OMP TEA Zarpazo Hotellerie Klik-Klak odvodni ventil za lavabo i bide G 1¼″ hrom 8532.312.5

Klik-Klak odvodni ventil za lavabo i bide

OMP TEA Zarpazo Hotellerie 8532.312.5 je gornji odvodni ventil namenjen ugradnji u odvodni otvor kompatibilnog lavaboa ili bidea. Ventil omogućava zatvaranje odvoda radi zadržavanja vode i njegovo ponovno otvaranje pritiskom na vidljivi okrugli poklopac.

Proizvođač ga opisuje kao automatski odvodni ventil sa pričvrsnim zavrtnjem, izrađen od hromiranog mesinga i namenjen lavabou i bideu. Model pripada kategoriji dizajnerskih automatskih odvodnih ventila.

Osnovne funkcije proizvoda su:

• prihvat vode iz lavaboa ili bidea
• zatvaranje odvoda pritiskom
• otvaranje odvoda ponovnim pritiskom
• zadržavanje vode u sanitarnoj posudi
• odvođenje vode prema donjem sifonu
• povezivanje sa sifonom G 1¼″
• dekorativno završavanje odvodnog otvora
• upravljanje bez mehanizma povezanog sa slavinom

Model predstavlja gornji odvodni ventil. Donji sifon koji povezuje ventil sa kanalizacionom instalacijom nabavlja se zasebno.

Zarpazo Hotellerie serija

Zvanični naziv modela je Zarpazo Hotellerie. Konstrukcija kombinuje okrugli dekorativni poklopac sa Klik-Klak mehanizmom i centralnim pričvrsnim zavrtnjem.

Proizvod obuhvata:

• okrugli poklopac Ø63 mm
• telo odvodnog ventila
• Klik-Klak mehanizam
• kontra-maticu
• centralni zavrtanj
• priključak G 1¼″
• pripadajuće spojne elemente

Okrugli oblik poklopca odgovara različitim formama lavaboa i bidea, uključujući sanitarije zaobljenih i ravnih linija.

Klik-Klak način rada

Klik-Klak mehanizam omogućava otvaranje i zatvaranje odvoda neposrednim pritiskom na poklopac.

Način rada:

• prvi pritisak spušta poklopac
• odvod se zatvara
• voda se zadržava u lavabou ili bideu
• drugi pritisak podiže poklopac
• odvod se otvara
• voda protiče prema sifonu

Za upravljanje nisu potrebni:

• poluga na slavini
• vertikalna upravljačka šipka
• horizontalna poluga
• sajla za odvod
• zaseban čep
• kuglični lančić

Poklopac treba pritiskati približno po sredini i bez upotrebe tvrdih predmeta.

Konstrukcija od hromiranog mesinga

OMP TEA navodi da je model izrađen od hromiranog mesinga. Mesing se koristi za telo ventila, navojne elemente i vidljivi dekorativni deo.

Mesingana konstrukcija omogućava:

• stabilno telo ventila
• precizno izrađene navoje
• čvrsto povezivanje sa sifonom
• pravilno naleganje zaptivnih elemenata
• stabilno pričvršćivanje centralnim zavrtnjem
• kvalitetnu hromiranu površinu
• primenu u standardnim kupatilskim uslovima

Tokom montaže vidljive hromirane delove treba zaštititi od direktnog kontakta sa nezaštićenim metalnim alatom.

Hromirana završna obrada

Vidljivi poklopac i ostali spoljašnji elementi imaju hromiranu završnu obradu.

Ventil se može kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranom slavinom za bide
• hromiranim dekorativnim sifonom
• belim keramičkim lavaboom
• belim mat lavaboom
• sivim ili crnim lavaboom
• hromiranom kupatilskom galanterijom
• ogledalom sa metalnim detaljima

Pošto poklopac ostaje vidljiv u sanitarnoj posudi, njegova završna obrada predstavlja deo ukupnog izgleda lavaboa ili bidea.

Priključak G 1¼″

Donji priključak odvodnog ventila ima standardnu dimenziju G 1¼″, odnosno 5/4″. Namenjen je povezivanju sa kompatibilnim sifonom za lavabo ili bide.

Ventil se može povezati sa odgovarajućim:

• dekorativnim sifonom
• čašastim sifonom
• cevnim sifonom
• sifonom sa cilindričnim telom
• prostorno štedljivim sifonom
• drugim sifonom sa ulazom G 1¼″

Pre izbora sifona treba proveriti:

• dimenziju njegovog ulaznog priključka
• raspoloživu visinu ispod sanitarije
• položaj zidnog odvoda
• izlaznu dimenziju sifona
• prostor unutar kupatilskog ormarića
• mogućnost pristupa radi održavanja
• završnu obradu ako sifon ostaje vidljiv

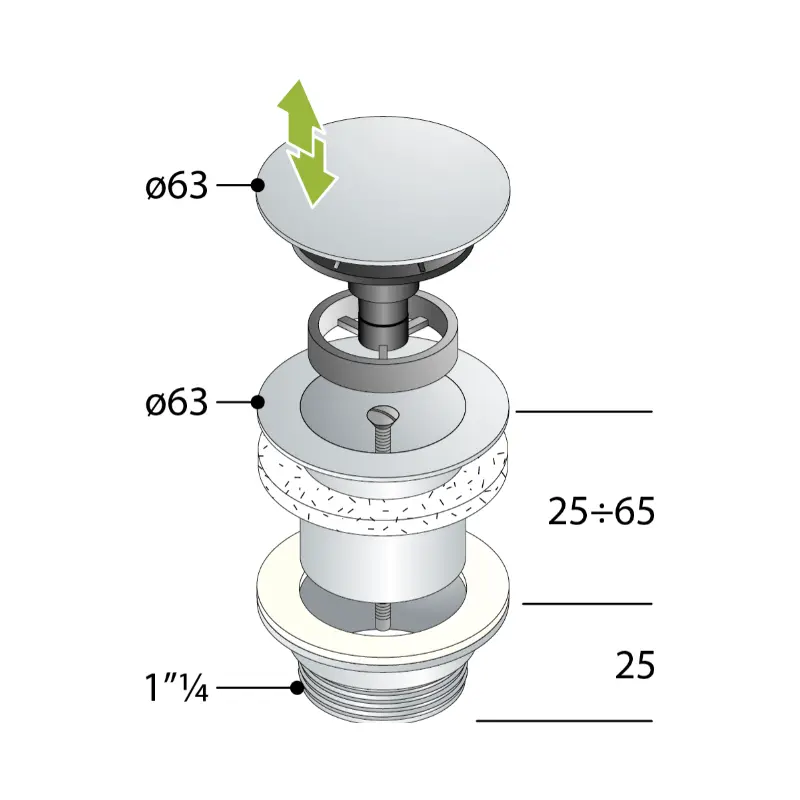

Poklopac prečnika Ø63 mm

Vidljivi poklopac ventila ima prečnik Ø63 mm. Poklopac prekriva zonu odvodnog otvora i istovremeno služi za aktiviranje Klik-Klak mehanizma.

Poklopac Ø63 mm omogućava:

• prekrivanje zone oko odvoda
• uredan završni izgled
• jednostavno aktiviranje pritiskom
• lakše čišćenje vidljive površine
• smanjenu vidljivost unutrašnjosti odvoda
• usklađivanje sa okruglim detaljima slavine i sanitarije

Pre montaže treba proveriti:

• oblik površine oko odvoda
• dimenziju odvodnog otvora
• ravnost kontaktne zone
• prostor za slobodno pomeranje poklopca
• kompatibilnost sa konkretnom sanitarnom keramikom

Telo ventila visine 40 mm

OMP TEA za model 8532.312.5 navodi telo ventila visine 40 mm. Ova mera je značajna pri proveri kompatibilnosti sa debljinom sanitarne keramike i raspoloživim prostorom sa donje strane.

Pre montaže treba proveriti:

• debljinu keramičkog dela
• dubinu odvodnog otvora
• raspoloživ prostor ispod sanitarije
• položaj donje zaptivke
• prostor za kontra-maticu
• priključak sifona
• pristup centralnom zavrtnju

Kontra-matica visine 25 mm

Donja kontra-matica ima visinu 25 mm. Njena funkcija je da učvrsti ventil sa donje strane sanitarne keramike i omogući pravilno naleganje zaptivnih elemenata.

Tokom montaže kontra-maticu treba:

• pravilno postaviti na navoj
• započeti rukom
• postaviti uz odgovarajuću zaptivku
• zatezati ravnomerno
• izbegavati prekomernu silu
• proveriti nakon prvog puštanja vode

Prekomerno zatezanje može deformisati zaptivku ili stvoriti naprezanje u sanitarnoj keramici.

Centralni zavrtanj dužine 60 mm

Model ima centralni pričvrsni zavrtanj dužine 60 mm. Zavrtanj povezuje gornji deo ventila sa donjim telom i učvršćuje kompletan sklop u odvodnom otvoru.

Konstrukcija sa centralnim zavrtnjem omogućava:

• precizno centriranje gornjeg poklopca
• stabilno povezivanje elemenata
• ravnomerno naleganje zaptivki
• montažu kroz odvodni otvor
• demontažu radi održavanja
• pristup unutrašnjem mehanizmu

Zavrtanj treba prvo pravilno postaviti rukom, a zatim ravnomerno zategnuti.

Deklarisani protok 43 l/min

OMP TEA za model 8532.312.5 navodi deklarisani protok vode od 43 litra u minuti.

Deklarisani protok ostvaruje se kada su:

• ventil potpuno otvoren
• unutrašnjost ventila prohodna
• Klik-Klak mehanizam pravilno postavljen
• priključak G 1¼″ bez prepreka
• donji sifon čist
• odvodne cevi odgovarajućeg kapaciteta
• kanalizaciona instalacija prohodna

Stvarni protok kompletnog sistema zavisi i od konstrukcije sifona, izlaznog prečnika cevi i stanja kanalizacione instalacije.

Usklađenost sa standardom EN 274

Model 8532.312.5 usklađen je sa evropskim standardom EN 274, koji se odnosi na odvodne armature za sanitarne uređaje.

Standard obuhvata zahteve povezane sa:

• konstrukcijom odvodnog ventila
• priključnim dimenzijama
• zaptivanjem
• protokom vode
• mehaničkom stabilnošću
• funkcionalnim karakteristikama
• ponašanjem proizvoda tokom korišćenja

Primena kod lavaboa

OMP TEA Zarpazo Hotellerie 8532.312.5 može se ugraditi u kompatibilan lavabo sa odgovarajućim odvodnim otvorom.

Pre montaže treba proveriti:

• prečnik odvodnog otvora
• oblik površine oko odvoda
• debljinu keramičkog dela
• prostor za telo visine 40 mm
• prostor za kontra-maticu
• raspoloživu dužinu zavrtnja
• priključak sifona G 1¼″
• konstrukciju konkretnog lavaboa

Može se koristiti uz kompatibilan:

• zidni lavabo
• nadgradni lavabo
• ugradni lavabo
• podgradni lavabo
• lavabo na kupatilskom ormariću

Primena kod bidea

Proizvođač navodi da je model namenjen i bideu.

Kod ugradnje u bide treba proveriti:

• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• raspoloživ prostor ispod bidea
• položaj donjeg sifona
• priključak G 1¼″
• dostupnost kontra-matice
• pristup centralnom zavrtnju
• slobodan rad Klik-Klak mehanizma

Ventil omogućava zadržavanje vode kada je zatvoren i njeno oticanje kada je otvoren.

Kompatibilnost sa prelivom

Zvanična stranica model opisuje kao automatski ventil za lavabo i bide, ali ne navodi da li telo ima bočne otvore za povezivanje sa prelivnim kanalom. Zbog toga kompatibilnost sa lavaboom ili bideom sa prelivom treba proveriti prema konstrukciji konkretnog proizvoda i samog odvodnog otvora.

Kod sanitarije sa prelivom treba proveriti:

• položaj prelivnog kanala
• konstrukciju tela ventila
• postojanje prolaza za vodu iz preliva
• položaj zaptivnih elemenata
• debljinu sanitarne keramike
• slobodan prolaz vode prema sifonu

Kod sanitarije bez preliva treba imati u vidu da se ventil može zatvoriti, pa slavinu ne treba ostavljati otvorenu bez nadzora.

Razlika u odnosu na model 8532.310.5

Modeli 8532.312.5 i 8532.310.5 pripadaju Zarpazo Hotellerie seriji i imaju:

• poklopac Ø63 mm
• telo ventila visine 40 mm
• zavrtanj dužine 60 mm
• priključak G 1¼″
• protok 43 l/min
• hromiranu mesinganu konstrukciju

Kod modela 8532.312.5 zvanično je navedena kontra-matica visine 25 mm, što treba uzeti u obzir pri proveri raspoloživog prostora ispod sanitarne keramike.

Razlika u odnosu na slobodnoprotočni ventil

Zarpazo Hotellerie 8532.312.5 je zatvarajući Klik-Klak ventil.

Za razliku od slobodnoprotočnog ventila:

• omogućava zatvaranje odvoda
• može zadržati vodu u posudi
• ima pokretni pritisni mehanizam
• menja položaj svakim pritiskom
• zahteva povremeno čišćenje mehanizma
• nije stalno otvoren

Razlika u odnosu na ventil sa čepom i lančićem

Kod modela 8532.312.5 nije potreban zaseban čep niti lančić.

Odvodom se upravlja:

• direktnim pritiskom na poklopac
• bez ručnog uklanjanja čepa
• bez lančića
• bez poluge na slavini
• bez upravljačke šipke
• bez sajle

Razlika između ventila i sifona

OMP TEA 8532.312.5 predstavlja gornji odvodni ventil, a ne kompletan sifon.

Kompletan odvodni sklop obično čine:

• Zarpazo Hotellerie Klik-Klak ventil
• zaptivni elementi
• kontra-matica
• priključak G 1¼″
• zaseban donji sifon
• izlazna cev sifona
• kanalizacioni priključak

Ventil omogućava otvaranje i zatvaranje odvoda, dok sifon formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa.

Montaža odvodnog ventila

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru ravnosti kontaktne površine
• postavljanje gornjeg zaptivnog elementa
• centriranje tela ventila
• postavljanje donje zaptivke
• montažu kontra-matice
• umetanje centralnog zavrtnja
• ravnomerno zatezanje sklopa
• povezivanje sa sifonom G 1¼″
• proveru Klik-Klak mehanizma
• puštanje vode
• kontrolu nepropusnosti

Montažu treba prilagoditi konstrukciji konkretnog lavaboa ili bidea i elementima koji se nalaze u fabričkom pakovanju.

Provera Klik-Klak mehanizma

Nakon montaže treba proveriti:

• da li se poklopac slobodno pomera
• da li prvi pritisak zatvara odvod
• da li drugi pritisak otvara odvod
• da li poklopac ostaje u izabranom položaju
• da li ventil zadržava vodu kada je zatvoren
• da li voda slobodno otiče kada je otvoren
• da li je poklopac pravilno centriran

Poklopac treba aktivirati rukom, bez upotrebe alata ili tvrdih predmeta.

Provera nepropusnosti

Posle montaže treba proveriti:

• spoj ventila i sanitarne keramike
• gornju zaptivnu površinu
• donju zaptivku
• kontra-maticu
• centralni zavrtanj
• priključak G 1¼″
• spoj sa donjim sifonom
• zadržavanje vode u zatvorenom položaju
• protok u otvorenom položaju

Kontrolu treba izvršiti pri kontinuiranom protoku i sa napunjenim lavaboom ili bideom.

Održavanje Klik-Klak ventila

Tokom korišćenja oko poklopca i unutar mehanizma mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje prostora oko poklopca
• uklanjanje dlaka
• ispiranje mlakom vodom
• proveru slobodnog hoda mehanizma
• čišćenje zaptivne površine
• proveru protoka
• kontrolu spoja sa sifonom
• proveru zadržavanja vode

Za čišćenje ne treba koristiti noževe, igle, metalne četke ili druge oštre predmete.

Čišćenje hromirane površine

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sredstvo za čišćenje preporučljivo je prvo naneti na krpu, a ne direktno na ventil.

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA Zarpazo Hotellerie Klik-Klak ventil 8532.312.5
• okrugli poklopac Ø63 mm
• telo ventila visine 40 mm
• kontra-maticu visine 25 mm
• centralni zavrtanj dužine 60 mm
• Klik-Klak mehanizam
• priključak G 1¼″
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• donji sifon
• lavabo
• bide
• slavina
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
