Opis

OMP TEA Clicker Q Klik-Klak odvodni ventil za lavabo i bide sa prelivom G 1¼″ hrom 8540.360.5

Klik-Klak odvodni ventil sa kvadratnim poklopcem

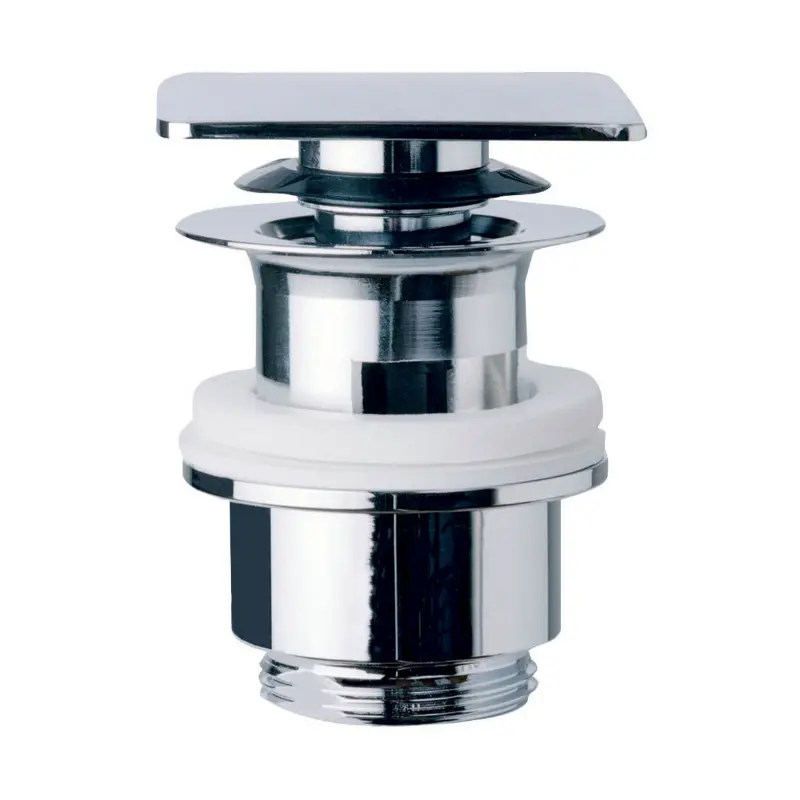

OMP TEA Clicker Q 8540.360.5 je gornji odvodni ventil koji se ugrađuje u odvodni otvor lavaboa ili bidea. Model omogućava zatvaranje odvoda radi zadržavanja vode i ponovno otvaranje pritiskom na vidljivi kvadratni poklopac.

Proizvođač ga opisuje kao automatski odvodni ventil od hromiranog mesinga za lavabo i bide, sa kvadratnim poklopcem, navojnim telom, kontra-maticom i izvedbom sa otvorima za preliv.

Osnovne funkcije proizvoda su:

• prihvat vode iz lavaboa ili bidea
• zatvaranje odvoda pritiskom
• otvaranje odvoda ponovnim pritiskom
• zadržavanje vode u zatvorenom položaju
• odvođenje vode prema sifonu
• prihvat vode iz prelivnog kanala
• dekorativno završavanje odvodnog otvora
• povezivanje sa sifonom G 1¼″

Model predstavlja gornji odvodni ventil. Donji sifon koji povezuje ventil sa kanalizacionom instalacijom nabavlja se zasebno.

Clicker Q serija

Zvanični naziv modela je Clicker Q. Oznaka „Q“ odnosi se na kvadratno oblikovan dekorativni poklopac, koji ovu izvedbu vizuelno razlikuje od standardnih okruglih Klik-Klak ventila.

Clicker Q konstrukcija obuhvata:

• kvadratni poklopac 70 × 70 mm
• unutrašnji Klik-Klak mehanizam
• navojno telo visine 60 mm
• kontra-maticu visine 40 mm
• bočne otvore za preliv
• priključak G 1¼″
• spojne i zaptivne elemente prema fabričkom pakovanju

Kvadratni oblik može se uskladiti sa slavinama, lavaboom i kupatilskom galanterijom ravnih i geometrijskih linija.

Klik-Klak upravljanje pritiskom

Klik-Klak mehanizam omogućava upravljanje odvodom neposredno preko gornjeg poklopca.

Način rada:

• prvi pritisak zatvara odvod
• poklopac ostaje u spuštenom položaju
• voda se zadržava u lavabou ili bideu
• drugi pritisak otvara odvod
• poklopac se podiže
• voda protiče prema donjem sifonu

Za upravljanje nisu potrebni:

• poluga na slavini
• vertikalna upravljačka šipka
• horizontalna poluga
• sajla
• zaseban čep
• lančić

Poklopac treba pritiskati ravnomerno, približno po sredini. Udarci i korišćenje tvrdih predmeta mogu oštetiti mehanizam ili hromiranu površinu.

Izvedba za sanitarije sa prelivom

OMP TEA za model 8540.360.5 navodi oznaku slotted, odnosno telo sa bočnim otvorima. Takva konstrukcija namenjena je lavabou ili bideu sa fabrički izvedenim prelivnim kanalom.

Voda koja dođe do prelivnog otvora prolazi kroz kanal sanitarne keramike, ulazi kroz bočne otvore tela ventila i zatim nastavlja prema sifonu.

Za pravilan rad potrebno je da:

• lavabo ili bide ima prelivni otvor
• bočni otvori ventila budu u zoni prelivnog kanala
• telo ventila bude pravilno postavljeno
• zaptivke ne blokiraju prolaz vode
• prelivni kanal bude čist i prohodan
• spoj sa donjim sifonom bude pravilno izveden

Za sanitarnu keramiku bez preliva treba izabrati ventil namenjen takvoj konstrukciji.

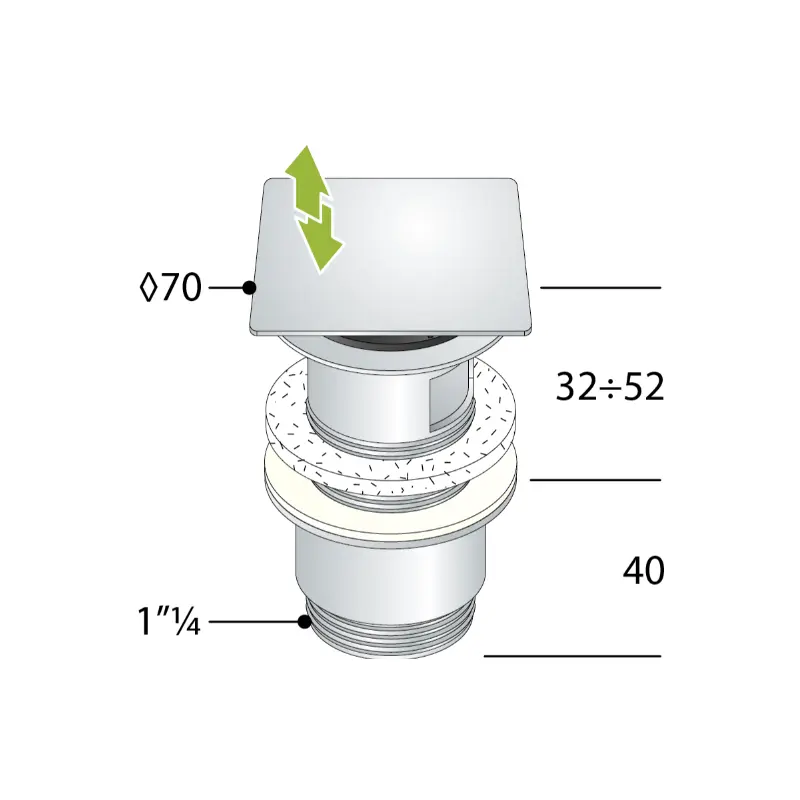

Kvadratni poklopac 70 × 70 mm

Vidljivi poklopac ventila ima kvadratni oblik i nominalnu dimenziju 70 × 70 mm. Zvanična specifikacija meru označava kao ◊70, odnosno kvadratni poklopac širine 70 mm.

Veća dekorativna površina doprinosi:

• prekrivanju zone oko odvodnog otvora
• izraženom geometrijskom izgledu
• jednostavnom aktiviranju pritiskom
• usklađivanju sa kvadratnim slavinama
• povezivanju sa galanterijom ravnih linija
• lakšem čišćenju vidljive površine

Pre montaže treba proveriti da li je površina lavaboa oko odvoda dovoljno ravna i široka za poklopac dimenzije 70 × 70 mm.

Hromirana mesingana konstrukcija

OMP TEA navodi da je Clicker Q izrađen od hromiranog mesinga. Mesing se koristi za telo ventila, priključne delove i dekorativni poklopac.

Mesingana konstrukcija omogućava:

• stabilno telo ventila
• precizno izrađen navoj
• čvrstu vezu sa sifonom
• pouzdano naleganje zaptivki
• stabilan rad Klik-Klak mehanizma
• kvalitetnu dekorativnu obradu
• upotrebu u standardnim kupatilskim uslovima

Tokom montaže hromirane površine treba zaštititi od direktnog kontakta sa nezaštićenim kleštima ili ključem.

Sjajna hromirana završna obrada

Vidljivi poklopac i ostali spoljašnji elementi imaju sjajnu hromiranu površinu.

Ventil se može kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranom slavinom za bide
• dekorativnim sifonom u hromu
• belim sjajnim lavaboom
• belim mat lavaboom
• crnim ili sivim lavaboom
• kvadratnom kupatilskom galanterijom
• ogledalom sa hromiranim detaljima
• ručkama nameštaja u sjajnoj metalnoj obradi

Pošto poklopac ostaje vidljiv u sanitarnoj posudi, njegova završna obrada čini deo ukupnog izgleda umivaoničke ili bide zone.

Priključak G 1¼″

Donji priključak ventila ima standardnu dimenziju G 1¼″, odnosno 5/4″. Namenjen je povezivanju sa kompatibilnim sifonom za lavabo ili bide.

Može se povezati sa:

• čašastim sifonom
• dekorativnim sifonom
• cevnim sifonom
• sifonom sa cilindričnom bocom
• prostorno štedljivim sifonom
• drugim sifonom sa ulaznim priključkom G 1¼″

Pre izbora sifona treba proveriti:

• dimenziju njegovog ulaznog priključka
• raspoloživu visinu ispod sanitarije
• položaj zidnog kanalizacionog priključka
• prostor unutar kupatilskog ormarića
• izlaznu dimenziju sifona
• mogućnost pristupa radi održavanja
• završnu obradu ako sifon ostaje vidljiv

Navojno telo visine 60 mm

OMP TEA za model navodi navojno telo visine 60 mm. Ova mera utiče na kompatibilnost ventila sa različitim debljinama sanitarne keramike i konstrukcijama lavaboa ili bidea.

Pre montaže treba proveriti:

• debljinu keramičkog dela
• dubinu odvodnog otvora
• debljinu eventualne radne ploče
• položaj prelivnog kanala
• raspoloživ prostor sa donje strane
• mogućnost postavljanja kontra-matice
• pravilno povezivanje sa sifonom

Kod nadgradnog lavaboa koji prolazi i kroz radnu ploču posebno treba proveriti ukupnu debljinu sklopa.

Kontra-matica visine 40 mm

Donja kontra-matica ima visinu 40 mm. Njena funkcija je da učvrsti ventil sa donje strane sanitarne keramike i obezbedi stabilnu vezu između gornjeg dela ventila i sifona.

Prilikom montaže treba:

• pravilno postaviti donju zaptivku
• ručno započeti navoj
• centrirati telo ventila
• zatezati ravnomerno
• izbegavati prekomernu silu
• proveriti da se ventil nije zakrenuo
• izvršiti kontrolu nakon puštanja vode

Prekomerno pritezanje može deformisati zaptivku ili stvoriti nepotrebno naprezanje u keramici.

Deklarisani protok 45 l/min

OMP TEA za model 8540.360.5 navodi deklarisani protok vode od 45 litara u minuti.

Deklarisani protok ostvaruje se kada su:

• ventil potpuno otvoren
• unutrašnjost ventila čista
• Klik-Klak mehanizam pravilno postavljen
• priključak G 1¼″ prohodan
• sifon odgovarajućeg kapaciteta
• odvodne cevi bez suženja
• kanalizaciona instalacija prohodna

Stvarni protok kompletnog sistema zavisi i od konstrukcije sifona, priključnih cevi i stanja kanalizacione instalacije.

Usklađenost sa standardom EN 274

OMP TEA navodi da je model usklađen sa evropskim standardom EN 274 za odvodne armature sanitarnih uređaja.

Standard obuhvata tehničke zahteve povezane sa:

• konstrukcijom odvodnog ventila
• priključnim dimenzijama
• zaptivanjem
• protokom vode
• mehaničkom stabilnošću
• funkcionalnim karakteristikama
• ponašanjem proizvoda tokom upotrebe

Primena kod zidnog lavaboa

Clicker Q može se ugraditi u kompatibilan zidni lavabo sa prelivnim kanalom.

Pre montaže treba proveriti:

• dimenziju odvodnog otvora
• debljinu keramike
• ravnost površine oko odvoda
• raspoloživu površinu za poklopac 70 × 70 mm
• položaj prelivnog kanala
• prostor za navojno telo od 60 mm
• pristup kontra-matici
• priključak donjeg sifona

Kod vidljive instalacije može se kombinovati sa dekorativnim hromiranim sifonom.

Primena kod nadgradnog lavaboa

Model se može koristiti uz kompatibilan nadgradni lavabo sa prelivom.

Potrebno je proveriti:

• debljinu dna lavaboa
• debljinu radne ploče, ako ventil prolazi kroz nju
• ukupnu potrebnu dužinu navojnog tela
• prostor za kontra-maticu
• položaj prelivnog kanala
• ravnost zone oko odvoda
• prostor za kvadratni poklopac
• mogućnost povezivanja sa sifonom

Kod lavaboa zaobljenog dna treba proveriti da li kvadratni poklopac može pravilno i ravnomerno da nalegne.

Primena kod ugradnog i podgradnog lavaboa

Clicker Q se može koristiti i sa kompatibilnim ugradnim ili podgradnim lavaboom.

Pre ugradnje treba proveriti:

• dubinu posude
• položaj odvoda
• konstrukciju preliva
• debljinu keramičkog dela
• raspoloživu visinu ispod lavaboa
• položaj fioka i polica
• priključak donjeg sifona
• pristup radi održavanja

Kvadratni poklopac treba vizuelno poravnati sa linijama lavaboa i kupatilskog nameštaja.

Primena kod bidea

OMP TEA zvanično navodi da je model namenjen i bideu.

Kod ugradnje treba proveriti:

• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• oblik površine oko odvoda
• položaj prelivnog kanala
• raspoloživ prostor ispod bidea
• priključak sifona G 1¼″
• mogućnost pristupa kontra-matici
• slobodan hod Klik-Klak mehanizma

Ventil omogućava zadržavanje vode u bideu kada je zatvoren.

Razlika u odnosu na okrugli Klik-Klak ventil

Glavna vizuelna razlika modela Clicker Q je kvadratni poklopac dimenzije 70 × 70 mm.

U poređenju sa okruglim ventilom:

• ima izraženije geometrijske linije
• zauzima veću vidljivu površinu
• može se uskladiti sa kvadratnom slavinom
• zahteva dovoljno ravnu površinu oko odvoda
• treba ga pravilno orijentisati prema linijama lavaboa
• funkcioniše po istom principu pritiska

Prilikom montaže kvadratni poklopac treba poravnati tako da njegove ivice budu paralelne sa ivicama lavaboa ili radne ploče.

Razlika u odnosu na slobodnoprotočni ventil

Clicker Q je zatvarajući odvodni ventil.

Za razliku od slobodnoprotočnog modela:

• može da zatvori odvod
• omogućava zadržavanje vode
• ima pokretni Klik-Klak mehanizam
• menja položaj pritiskom
• zahteva povremeno čišćenje mehanizma
• nije stalno otvoren

Kod lavaboa bez preliva obično se koristi slobodnoprotočni ventil, dok je model 8540.360.5 izveden sa otvorima za preliv.

Razlika između ventila i sifona

OMP TEA 8540.360.5 predstavlja gornji odvodni ventil, a ne kompletan sifon.

Kompletan odvodni sklop obično čine:

• Clicker Q Klik-Klak ventil
• gornja i donja zaptivka
• kontra-matica
• priključak G 1¼″
• zaseban donji sifon
• izlazna odvodna cev
• kanalizacioni priključak

Ventil omogućava otvaranje i zatvaranje odvoda, dok donji sifon formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa.

Montaža odvodnog ventila

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru ravnosti površine
• postavljanje gornjeg zaptivnog elementa
• umetanje tela ventila
• poravnanje bočnih otvora sa prelivnim kanalom
• postavljanje donje zaptivke
• montažu kontra-matice
• ravnomerno zatezanje
• orijentisanje kvadratnog poklopca
• povezivanje sa sifonom G 1¼″
• proveru Klik-Klak mehanizma
• puštanje vode
• kontrolu preliva i nepropusnosti

Pre konačnog zatezanja treba proveriti da su ivice poklopca pravilno poravnate sa sanitarijom.

Provera rada Klik-Klak mehanizma

Nakon ugradnje treba proveriti:

• da li se poklopac slobodno pomera
• da li prvi pritisak zatvara odvod
• da li drugi pritisak otvara odvod
• da li poklopac ostaje u izabranom položaju
• da li ventil zadržava vodu
• da li voda slobodno otiče kada je otvoren
• da li poklopac ostaje pravilno orijentisan

Poklopac treba pritiskati rukom, bez alata ili tvrdih predmeta.

Provera prelivnog kanala

Pošto je ventil namenjen sanitarijama sa prelivom, nakon montaže treba proveriti i prolaz vode kroz prelivni sistem.

Kontrola obuhvata:

• zatvaranje Klik-Klak ventila
• postepeno punjenje lavaboa
• dolazak vode do prelivnog otvora
• prolaz vode kroz prelivni kanal
• oticanje kroz bočne otvore ventila
• kontrolu donjih spojeva
• proveru da nema curenja ispod sanitarije

Ako preliv ne odvodi vodu, treba proveriti položaj tela ventila i zaptivki.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj poklopca i tela ventila
• gornju zaptivnu površinu
• donju zaptivku
• kontra-maticu
• navojno telo
• priključak G 1¼″
• spoj sa sifonom
• prelivni kanal
• zatvoreni i otvoreni položaj ventila

Kontrolu treba obaviti pri kontinuiranom protoku i sa napunjenim lavaboom ili bideom.

Održavanje Klik-Klak ventila

Tokom korišćenja oko poklopca i u mehanizmu mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje prostora oko poklopca
• uklanjanje dlaka
• ispiranje mlakom vodom
• proveru slobodnog hoda
• čišćenje zaptivne površine
• proveru protoka
• kontrolu preliva
• proveru spoja sa sifonom

Za čišćenje ne treba koristiti igle, noževe, metalne četke ili druge oštre predmete.

Čišćenje hromirane površine

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sredstvo za čišćenje preporučljivo je naneti na krpu, a ne direktno na poklopac.

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA Clicker Q Klik-Klak ventil 8540.360.5
• kvadratni poklopac 70 × 70 mm
• Klik-Klak mehanizam
• navojno telo visine 60 mm
• kontra-maticu visine 40 mm
• telo sa otvorima za preliv
• priključak G 1¼″
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• donji sifon
• lavabo
• bide
• slavina
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
