Opis

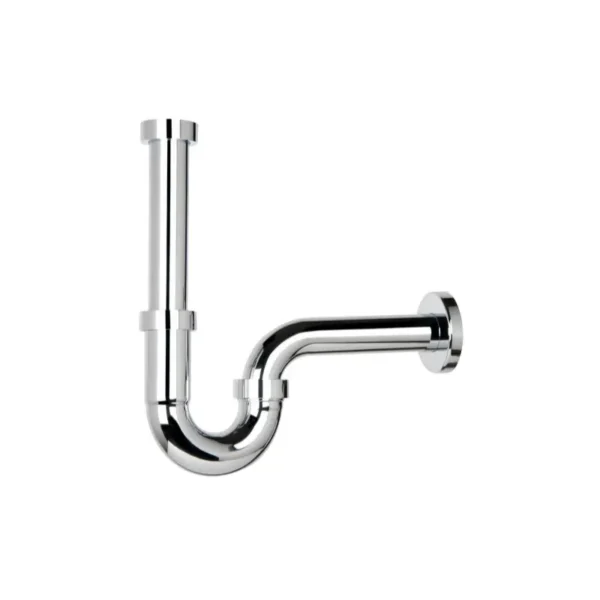

OMP TEA sifon za lavabo i bide G 1¼″ × Ø32 mm hromirani ABS 26.924.5.H

Sifon za odvod lavaboa i bidea

OMP TEA 26.924.5.H je donji sifonski sklop namenjen povezivanju odvoda lavaboa ili bidea sa kanalizacionom instalacijom. Proizvođač ga svrstava u program sifona od hromiranog ABS-a za lavabo i bide.

Osnovne funkcije proizvoda su:

• prihvat vode iz odvodnog ventila
• odvođenje vode prema zidnoj kanalizaciji
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• povezivanje sanitarne keramike sa odvodnom instalacijom
• omogućavanje pristupa spojevima radi održavanja
• dekorativno završavanje vidljivog dela instalacije

Model predstavlja donji deo odvoda. Klik-Klak ili drugi gornji odvodni ventil koji se ugrađuje u otvor lavaboa ili bidea nabavlja se zasebno.

Konstrukcija od hromiranog ABS-a

OMP TEA model 26.924.5.H izrađen je od ABS-a sa hromiranom površinskom obradom. Proizvođač ga opisuje kao chrome plated ABS trap, odnosno sifon od hromiranog ABS-a.

ABS konstrukcija omogućava:

• malu masu proizvoda
• jednostavnije rukovanje tokom montaže
• otpornost na vlagu
• precizno oblikovane priključke
• glatku unutrašnju površinu
• jednostavnije čišćenje
• dekorativni izgled hromiranog sifona

Pošto su osnovni delovi izrađeni od tehničke plastike, navojne spojeve ne treba prekomerno zatezati.

Hromirana završna obrada

Spoljašnje površine sifona imaju hromiranu završnu obradu, zbog čega se proizvod može koristiti i kod instalacija koje ostaju vidljive ispod lavaboa.

Može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim Klik-Klak ventilom
• belim keramičkim lavaboom
• zidnim lavaboom bez ormarića
• nadgradnim lavaboom na otvorenoj ploči
• hromiranom kupatilskom galanterijom
• ogledalom sa metalnim detaljima
• otvorenom konzolom za lavabo

Kod vidljive montaže preporučljivo je uskladiti završnu obradu sifona, slavine i odvodnog ventila.

Priključak G 1¼″

Gornji ulaz sifona ima standardni priključak G 1¼″, odnosno 5/4″. Namenjen je povezivanju sa odgovarajućim odvodnim ventilom za lavabo ili bide.

Sifon se može povezati sa kompatibilnim:

• Klik-Klak ventilom
• standardnim odvodnim ventilom
• ventilom sa upravljačkom polugom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva

Pre montaže treba proveriti:

• priključnu dimenziju ventila
• dužinu njegovog donjeg dela
• debljinu sanitarne keramike
• raspoloživu visinu ispod lavaboa ili bidea
• pravilno naleganje zaptivki
• vertikalno poravnanje sklopa

Ulazna cev visine 165 mm

Model se isporučuje sa ulaznom cevi visine 165 mm i priključkom G 1¼″.

Ova mera je značajna kod:

• zidnih lavaboa
• nadgradnih lavaboa
• lavaboa postavljenih na otvorenu konzolu
• lavaboa na kupatilskom ormariću
• bidea
• zamene postojećeg sifona
• renoviranja odvodne instalacije

Pre ugradnje treba izmeriti prostor od donjeg dela odvodnog ventila do planiranog položaja sifonskog tela.

Izlazna cev Ø32 mm

Horizontalni izlaz sifona ima prečnik Ø32 mm. Ova cev povezuje sifonski sklop sa odgovarajućim kanalizacionim priključkom u zidu.

Pre povezivanja treba proveriti:

• dimenziju zidne kanalizacione cevi
• potrebu za redukcionom gumom
• dubinu ulaska cevi
• visinu zidnog priključka
• horizontalno poravnanje
• stanje zaptivnog elementa
• položaj dekorativne rozete

Cev treba postaviti ravno, bez bočnog pritiska koji bi mogao da pomeri zaptivke.

Izlazna cev dužine 220 mm

OMP TEA za model 26.924.5.H navodi horizontalnu izlaznu cev dužine 220 mm.

Ova mera omogućava prilagođavanje različitim položajima zidnog odvoda. Pri montaži treba uzeti u obzir:

• dubinu lavaboa
• položaj odvodnog otvora
• udaljenost lavaboa od zida
• dubinu ulaska cevi u kanalizaciju
• položaj sifonskog tela
• završni položaj zidne rozete

Kada je potrebno skraćivanje cevi, rez treba da bude ravan, a ivice očišćene kako ne bi oštetile zaptivku.

Zidna rozeta Ø70 mm

U isporuku je uključena dekorativna rozeta od hromiranog ABS-a prečnika Ø70 mm. Rozeta prekriva završetak kanalizacionog otvora i spoj horizontalne cevi sa zidom.

Rozeta treba da:

• bude centrirana oko odvodne cevi
• ravnomerno nalegne na zid
• pokrije ivice kanalizacionog otvora
• ostane paralelna sa zidnom površinom
• bude postavljena nakon završetka keramičarskih radova

Rozeta ima dekorativnu funkciju i ne zamenjuje odgovarajuću odvodnu zaptivku.

Vodeni zatvarač visine 60 mm

Visina vodenog zatvarača kod modela 26.924.5.H iznosi 60 mm. Voda koja ostaje u sifonu formira prepreku između prostorije i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od kupatila
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa ili bidea

Ako se sanitarni element dugo ne koristi, voda iz sifona može ispariti. Puštanjem manje količine vode vodeni zatvarač se ponovo formira.

Deklarisani protok 62 l/min

Proizvođač za ovaj model navodi protok od 62 litra u minuti.

Deklarisani protok ostvaruje se kada su:

• sifon pravilno montiran
• odvodni ventil potpuno otvoren
• cev Ø32 mm prohodna
• zaptivke pravilno postavljene
• kanalizacioni priključak odgovarajućeg kapaciteta
• unutrašnjost sifona bez naslaga i nečistoća

Stvarni kapacitet kompletnog odvoda zavisi i od konstrukcije odvodnog ventila, dužine instalacije i stanja kanalizacione cevi.

Usklađenost sa standardom EN 274

OMP TEA navodi da je proizvod usklađen sa evropskim standardom EN 274 za odvodne armature sanitarnih uređaja.

Standard obuhvata zahteve koji se odnose na konstrukciju, funkcionalnost i tehničke karakteristike sifona i drugih odvodnih sklopova.

Primena kod zidnog lavaboa

Model se može postaviti ispod zidnog lavaboa bez zatvorenog kupatilskog ormarića.

Pre montaže treba proveriti:

• osu odvodnog otvora lavaboa
• visinu kanalizacionog priključka
• udaljenost odvoda od zida
• prostor za ulaznu cev od 165 mm
• položaj ugaonih ventila
• pristup sifonu radi održavanja
• kompatibilnost sa priključkom G 1¼″
• mogućnost pravilnog postavljanja rozete

Kod otvorene instalacije sifon treba postaviti pravilno i ravno jer svi priključni elementi ostaju vidljivi.

Primena kod nadgradnog lavaboa

OMP TEA 26.924.5.H može se koristiti uz nadgradni lavabo postavljen na radnu ploču ili otvorenu konzolu.

Potrebno je proveriti:

• visinu radne ploče
• visinu posude lavaboa
• debljinu radne površine
• dužinu odvodnog ventila
• raspoloživu visinu ispod ploče
• položaj zidnog odvoda
• dužinu horizontalne cevi
• pristup spojevima radi održavanja

Gornji odvodni ventil treba da ima odgovarajuću dužinu za konkretnu keramiku i način montaže.

Primena kod bidea

Proizvođač ovaj model svrstava u grupu sifona za lavabo i bide.

Kod montaže ispod bidea treba proveriti:

• raspoloživ prostor ispod sanitarije
• položaj odvodnog otvora
• kompatibilnost priključka G 1¼″
• visinu kanalizacionog odvoda
• horizontalno rastojanje do zida
• mogućnost pristupa spojevima
• dimenzije konkretnog modela bidea

Zbog ograničenog prostora, kompatibilnost treba proveriti pre konačnog pričvršćivanja bidea.

Primena unutar kupatilskog ormarića

Sifon se može montirati i unutar kupatilskog ormarića kada unutrašnji raspored omogućava njegovo postavljanje.

Treba proveriti:

• položaj fioka
• dubinu ormarića
• raspored polica
• raspoloživu visinu
• pristup sifonu radi čišćenja
• položaj zidnog odvoda
• mogućnost demontaže bez skidanja lavaboa

Kod ormarića sa dubokim fiokama može biti potreban prostorno štedljiv sifon drugačije konstrukcije.

Povezivanje sa Klik-Klak ventilom

OMP TEA 26.924.5.H može se povezati sa kompatibilnim Klik-Klak ventilom koji ima donji priključak G 1¼″.

Kompletan odvodni sklop tada obuhvata:

• Klik-Klak ventil ugrađen u lavabo
• priključak G 1¼″
• vertikalnu ulaznu cev
• sifonsko telo
• horizontalnu cev Ø32 mm
• zidnu rozetu Ø70 mm
• kanalizacioni priključak

Klik-Klak ventil služi za zatvaranje i otvaranje odvoda, dok sifon odvodi vodu i formira vodeni zatvarač.

Kompatibilnost sa prelivom

Donji sifon ne određuje da li se koristi uz lavabo sa prelivom ili bez njega. Kompatibilnost zavisi od gornjeg odvodnog ventila.

Za lavabo sa prelivom treba koristiti ventil koji:

• ima odgovarajuće bočne otvore
• prihvata vodu iz prelivnog kanala
• odgovara debljini keramike
• ima priključak G 1¼″
• pravilno se povezuje sa sifonom

Za lavabo bez prelivnog otvora treba koristiti ventil namenjen takvoj sanitarnoj keramici.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru svih priključnih dimenzija
• ugradnju gornjeg odvodnog ventila
• povezivanje ulazne cevi G 1¼″
• postavljanje sifonskog tela
• montažu horizontalne cevi Ø32 mm
• prilagođavanje dužine cevi
• povezivanje sa zidnim odvodom
• postavljanje rozete Ø70 mm
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru nepropusnosti

Navojne spojeve treba prvo pravilno započeti rukom. Prekomerno zatezanje može oštetiti ABS navoj ili deformisati zaptivke.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj odvodnog ventila i ulazne cevi
• priključak G 1¼″
• spojeve sifonskog tela
• horizontalnu cev Ø32 mm
• priključak prema kanalizaciji
• položaj svih zaptivnih elemenata

Kontrolu treba izvršiti pri neprekidnom protoku i nakon ispuštanja veće količine vode iz lavaboa ili bidea.

Održavanje sifona

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitne nečistoće

Kada voda sporije otiče, potrebno je očistiti gornji ventil i dostupne delove sifona.

Pre rastavljanja treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo otpustiti priključne elemente
• sačuvati zaptivke
• ukloniti nečistoće
• isprati unutrašnjost
• pravilno vratiti zaptivke
• ponovo sastaviti sklop
• pustiti vodu i proveriti spojeve

Čišćenje hromirane ABS površine

Za održavanje se preporučuju:

• mlaka voda
• meka mikrofiber krpa
• blago pH-neutralno sredstvo
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje suvom mekom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• struganje oštrim predmetima
• dugotrajan kontakt sa sredstvima protiv kamenca

Sredstva koja nisu pogodna za plastiku mogu oštetiti ABS ili hromirani površinski sloj.

Sadržaj isporuke

Isporuka obuhvata:

• OMP TEA sifon 26.924.5.H
• ulaznu cev visine 165 mm sa priključkom G 1¼″
• sifonsko telo od hromiranog ABS-a
• izlaznu cev dužine 220 mm i prečnika Ø32 mm
• hromiranu ABS zidnu rozetu Ø70 mm
• spojne i zaptivne elemente prema fabričkom pakovanju

U isporuku nisu uključeni:

• gornji odvodni ventil
• Klik-Klak ventil
• lavabo
• bide
• slavina
• kanalizacioni priključak u zidu
• dodatne redukcije
• alat za montažu
