Opis

OMP TEA Mao Mao dekorativni sifon za lavabo G 1¼″ × Ø32 mm hromirani mesing 916.334.5.K

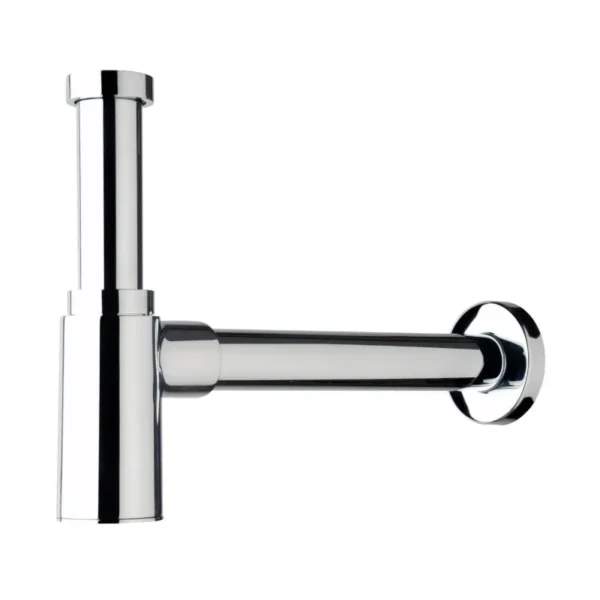

Dekorativni mesingani sifon za lavabo

OMP TEA Mao Mao 916.334.5.K je donji sifonski sklop namenjen povezivanju odvodnog ventila lavaboa sa kanalizacionim priključkom u zidu. Proizvođač ga opisuje kao dekorativni sifon od hromiranog mesinga i svrstava u kategoriju dizajnerskih sifona.

Osnovne funkcije proizvoda su:

• prihvat vode iz gornjeg odvodnog ventila
• odvođenje vode prema zidnom kanalizacionom priključku
• formiranje vodenog zatvarača
• smanjenje prolaska neprijatnih mirisa
• povezivanje priključka G 1¼″ sa odvodom Ø32 mm
• prilagođavanje različitim položajima zidnog odvoda
• dekorativno završavanje vidljive instalacije

Model predstavlja donji deo odvodnog sistema. Gornji odvodni ventil koji se ugrađuje u otvor lavaboa bira se i nabavlja zasebno.

OMP TEA Mao Mao serija

Zvanični naziv modela je Mao Mao. Reč je o dekorativnom sifonu namenjenom instalacijama kod kojih odvodni sklop ostaje vidljiv ispod lavaboa. Proizvod ima hromirane mesingane elemente, ulaz G 1¼″ i izlaz Ø32 mm.

Može se koristiti:

• ispod zidnog lavaboa
• uz nadgradni lavabo na otvorenoj ploči
• uz lavabo postavljen na metalnu konzolu
• ispod ugradnog ili podgradnog lavaboa
• unutar kupatilskog ormarića
• pri zameni postojećeg dekorativnog sifona
• kod otvorenih umivaoničkih kompozicija

Pre izbora treba proveriti položaj zidnog odvoda, raspoloživu visinu ispod lavaboa i priključak gornjeg odvodnog ventila.

Konstrukcija od hromiranog mesinga

OMP TEA model 916.334.5.K izrađen je od hromiranog mesinga. Proizvođač ga označava kao chrome plated brass design trap, odnosno dekorativni sifon od hromiranog mesinga.

Mesingana konstrukcija omogućava:

• stabilno sifonsko telo
• čvrste priključne elemente
• precizno izrađene navoje
• pouzdano naleganje zaptivki
• kvalitetnu dekorativnu završnu obradu
• primenu kod vidljivih instalacija
• stabilnost tokom redovne upotrebe

Hromirane površine tokom montaže treba zaštititi od direktnog kontakta sa nezaštićenim metalnim alatom.

Sjajna hromirana završna obrada

Vidljivi elementi sifona imaju sjajnu hromiranu završnu obradu. Površina se može vizuelno uskladiti sa slavinama, odvodnim ventilima i kupatilskom galanterijom u hromu.

Model se može kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim Klik-Klak ventilom
• standardnim odvodnim ventilom u hromu
• belim sjajnim lavaboom
• belim mat lavaboom
• crnim ili sivim lavaboom
• galanterijom u sjajnom hromu
• ogledalom sa metalnim detaljima

Kod vidljive montaže preporučljivo je da sifon, slavina i odvodni ventil imaju usklađene završne obrade.

Ulazni priključak G 1¼″

Gornji ulaz sifona ima standardni priključak G 1¼″, odnosno 5/4″. Namenjen je povezivanju sa kompatibilnim odvodnim ventilom za lavabo.

Sifon se može povezati sa:

• Klik-Klak ventilom G 1¼″
• standardnim odvodnim ventilom
• ventilom sa upravljačkom polugom
• slobodnoprotočnim ventilom
• ventilom za lavabo sa prelivom
• ventilom za lavabo bez preliva

Pre montaže treba proveriti:

• dimenziju donjeg priključka ventila
• dužinu njegovog navojnog dela
• debljinu sanitarne keramike
• debljinu eventualne radne ploče
• raspoloživu visinu ispod lavaboa
• pravilno naleganje zaptivki

Ulazna cev visine 120 mm

OMP TEA za model 916.334.5.K navodi ulaznu cev visine 120 mm sa priključkom G 1¼″.

Ovu meru treba uzeti u obzir kod:

• zidnog lavaboa
• nadgradnog lavaboa
• ugradnog lavaboa
• podgradnog lavaboa
• lavaboa postavljenog na otvorenu konzolu
• lavaboa na kupatilskom ormariću
• zamene postojećeg sifona
• renoviranja odvodne instalacije

Pre ugradnje treba izmeriti raspoloživi prostor od donjeg dela odvodnog ventila do planiranog položaja sifonskog tela.

Izlazni priključak Ø32 mm

Horizontalna izlazna cev ima prečnik Ø32 mm. Namenjena je povezivanju sifona sa odgovarajućim kanalizacionim priključkom ili redukcionim zaptivnim elementom u zidu.

Pre povezivanja treba proveriti:

• prečnik zidne kanalizacione cevi
• potrebu za redukcionom gumom
• dubinu ulaska cevi
• visinu ose zidnog odvoda
• stanje zaptivnog elementa
• horizontalno poravnanje
• položaj dekorativne rozete

Izlaznu cev treba postaviti ravno, bez bočnog naprezanja sifonskog tela i priključnih spojeva.

Izlazna cev dužine 300 mm

Model se isporučuje sa horizontalnom izlaznom cevi dužine 300 mm. Ova dužina omogućava prilagođavanje različitim rastojanjima između ose odvodnog otvora lavaboa i kanalizacionog priključka u zidu.

Pri planiranju instalacije treba uzeti u obzir:

• dubinu lavaboa
• položaj odvodnog otvora
• udaljenost lavaboa od zida
• dubinu radne ploče
• položaj zidnog odvoda
• dubinu ulaska cevi u kanalizaciju
• završni položaj zidne rozete
• eventualno skraćivanje izlazne cevi

Kada je potrebno skraćivanje, rez treba izvesti ravno, a završnu ivicu očistiti kako ne bi oštetila zaptivku.

Mesingana zidna rozeta Ø70 mm

U sastav proizvoda uključena je dekorativna zidna rozeta od mesinga prečnika Ø70 mm. Rozeta prekriva spoj horizontalne cevi sa kanalizacionim otvorom u zidu.

Rozeta treba da:

• bude centrirana oko izlazne cevi
• ravnomerno nalegne na zid
• pokrije ivice kanalizacionog otvora
• ostane paralelna sa završnom površinom
• bude postavljena nakon keramičarskih radova
• ne ometa pravilno povezivanje cevi

Rozeta ima dekorativnu funkciju i ne zamenjuje zaptivni element kanalizacionog priključka.

Vodeni zatvarač visine 55 mm

Visina vodenog zatvarača kod modela Mao Mao 916.334.5.K iznosi 55 mm. Voda koja nakon korišćenja ostaje unutar sifonskog sklopa formira prepreku između kupatilskog prostora i kanalizacione instalacije.

Vodeni zatvarač doprinosi:

• smanjenju prolaska neprijatnih mirisa
• odvajanju kanalizacionog vazduha od prostorije
• sprečavanju direktnog prolaska vazduha kroz odvod
• pravilnom radu odvodnog sistema
• higijenskoj funkciji lavaboa

Ako se lavabo duže vreme ne koristi, voda iz sifona može postepeno ispariti. Puštanjem manje količine vode vodeni zatvarač se ponovo formira.

Deklarisani protok 44 l/min

OMP TEA za model 916.334.5.K navodi deklarisani protok vode od 44 litra u minuti.

Deklarisani protok odnosi se na pravilno montiran i prohodan sifon kada su:

• gornji odvodni ventil potpuno otvoren
• priključci pravilno postavljeni
• unutrašnjost sifona čista
• cev Ø32 mm bez prepreka
• zaptivke pravilno postavljene
• kanalizaciona instalacija odgovarajućeg kapaciteta
• cevi postavljene bez suženja i deformacija

Stvarni protok kompletnog sistema zavisi i od konstrukcije odvodnog ventila, lavaboa i kanalizacione instalacije.

Usklađenost sa standardom EN 274

OMP TEA navodi da je proizvod usklađen sa evropskim standardom EN 274, koji se odnosi na odvodne armature i sifone za sanitarne uređaje.

Standard obuhvata zahteve povezane sa:

• konstrukcijom sifona
• priključnim dimenzijama
• zaptivanjem
• funkcijom vodenog zatvarača
• protokom vode
• ponašanjem proizvoda tokom upotrebe

Primena kod zidnog lavaboa

OMP TEA Mao Mao 916.334.5.K može se montirati ispod zidnog lavaboa bez zatvorenog kupatilskog ormarića.

Pre montaže treba proveriti:

• osu odvodnog otvora lavaboa
• visinu zidnog kanalizacionog priključka
• udaljenost lavaboa od zida
• prostor za ulaznu cev visine 120 mm
• položaj ugaonih ventila
• pristup sifonskom sklopu
• kompatibilnost gornjeg ventila
• mogućnost pravilnog postavljanja rozete

Kod otvorene montaže posebno je važno precizno centriranje zidnog odvoda kako bi sifon i izlazna cev bili pravilno poravnati.

Primena kod nadgradnog lavaboa

Model se može koristiti uz nadgradni lavabo postavljen na otvorenu radnu ploču ili konzolu.

Treba proveriti:

• visinu keramičke posude
• debljinu radne ploče
• dužinu odvodnog ventila
• raspoloživu visinu ispod ploče
• udaljenost odvodnog otvora od zida
• položaj sifonskog tela
• dužinu horizontalne cevi
• pristup spojevima radi održavanja

Gornji odvodni ventil mora imati odgovarajuću dužinu za konkretnu keramiku i način montaže.

Primena kod ugradnog i podgradnog lavaboa

Sifon se može koristiti i uz kompatibilan ugradni ili podgradni lavabo.

Pre ugradnje treba proveriti:

• dubinu posude lavaboa
• položaj odvodnog otvora
• debljinu radne ploče
• raspoloživu visinu ispod lavaboa
• položaj fioka ili polica
• visinu zidnog kanalizacionog priključka
• horizontalno rastojanje do zida
• mogućnost pristupa radi održavanja

Primena unutar kupatilskog ormarića

Model Mao Mao može se montirati unutar kupatilskog ormarića kada raspored nameštaja omogućava pravilan smeštaj sifonskog sklopa.

Treba proveriti:

• položaj gornje fioke
• dubinu ormarića
• raspored unutrašnjih polica
• raspoloživu visinu
• položaj horizontalne cevi Ø32 mm
• pristup sifonu radi čišćenja
• mogućnost demontaže
• položaj zidnog odvoda

Kod ormarića sa dubokim fiokama može biti potreban prostorno štedljivi sifon drugačije konstrukcije.

Povezivanje sa Klik-Klak ventilom

OMP TEA Mao Mao 916.334.5.K može se povezati sa kompatibilnim Klik-Klak ventilom koji ima donji priključak G 1¼″.

Kompletan odvod tada obuhvata:

• Klik-Klak ventil ugrađen u lavabo
• priključak G 1¼″
• ulaznu cev visine 120 mm
• Mao Mao sifonski sklop
• horizontalnu cev dužine 300 mm
• izlaz Ø32 mm
• zidnu rozetu Ø70 mm
• kanalizacioni priključak u zidu

Klik-Klak ventil služi za otvaranje i zatvaranje odvoda, dok sifon odvodi vodu i formira vodeni zatvarač.

Kompatibilnost sa prelivom

Donji sifon ne određuje da li se koristi uz lavabo sa prelivom ili bez preliva. Kompatibilnost zavisi od izabranog gornjeg odvodnog ventila.

Za lavabo sa prelivom treba koristiti ventil koji:

• ima bočne otvore za prihvat vode iz prelivnog kanala
• odgovara debljini keramike
• pravilno naleže u odvodni otvor
• ima donji priključak G 1¼″
• omogućava slobodan protok prema sifonu

Za lavabo bez preliva treba izabrati odvodni ventil namenjen takvoj konstrukciji sanitarne keramike.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru priključnih dimenzija
• ugradnju gornjeg odvodnog ventila
• povezivanje ulazne cevi G 1¼″
• postavljanje sifonskog sklopa
• montažu horizontalne cevi Ø32 mm
• prilagođavanje dužine cevi
• povezivanje sa zidnim odvodom
• postavljanje rozete Ø70 mm
• ravnomerno zatezanje spojeva
• puštanje vode
• proveru protoka i nepropusnosti

Sve navojne spojeve prvo treba pravilno započeti rukom. Hromirane površine treba zaštititi tokom upotrebe montažnog alata.

Provera nepropusnosti

Nakon završene montaže treba proveriti:

• spoj gornjeg odvodnog ventila i ulazne cevi
• priključak G 1¼″
• sve spojeve sifonskog sklopa
• spoj sa horizontalnom cevi Ø32 mm
• priključak prema kanalizacionoj instalaciji
• položaj svih zaptivnih prstenova
• protok pri potpuno otvorenom ventilu

Kontrolu treba izvršiti pri kontinuiranom protoku i nakon pražnjenja napunjenog lavaboa.

Održavanje sifona

Tokom korišćenja u sifonu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Kada voda sporije otiče, potrebno je proveriti gornji ventil i dostupne delove sifonskog sklopa.

Pre rastavljanja treba:

• zatvoriti slavinu
• postaviti posudu ispod sifona
• pažljivo otpustiti spojne elemente
• sačuvati zaptivke
• ukloniti naslage i nečistoće
• isprati unutrašnjost
• pravilno vratiti zaptivne elemente
• ponovo sastaviti sifon
• pustiti vodu i proveriti spojeve

Čišćenje hromirane površine

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Prilikom montaže alat treba zaštititi mekom tkaninom kako se sjajna hromirana površina ne bi ogrebala.

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA Mao Mao sifon 916.334.5.K
• ulaznu cev visine 120 mm
• priključak G 1¼″
• dekorativni sifonski sklop od hromiranog mesinga
• izlaznu cev dužine 300 mm i prečnika Ø32 mm
• mesinganu zidnu rozetu Ø70 mm
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• gornji odvodni ventil
• Klik-Klak ventil
• lavabo
• slavina
• kupatilski ormarić
• kanalizacioni priključak u zidu
• dodatne redukcije
• alat za montažu
