OMP TEA Lanterna Linse slobodnoprotočni odvodni ventil za lavabo i bide bez preliva G 1¼″ hrom 147.345.5

Slobodnoprotočni odvodni ventil

OMP TEA Lanterna Linse 147.345.5 je gornji odvodni ventil namenjen ugradnji u odvodni otvor kompatibilnog lavaboa ili bidea. Proizvođač ga opisuje kao slobodnoprotočni odvodni ventil od hromiranog mesinga, sa rešetkom Ø32 mm i priključkom G 1¼″.

Za razliku od Klik-Klak ventila, model nema funkciju zatvaranja odvoda. Voda neprekidno prolazi kroz ventil prema donjem sifonu.

Osnovne funkcije proizvoda su:

• prihvat vode iz lavaboa ili bidea
• neprekidan protok prema donjem sifonu
• povezivanje sanitarne keramike sa sifonom G 1¼″
• sprečavanje zatvaranja odvoda
• dekorativno završavanje odvodnog otvora
• zadržavanje krupnijih nečistoća pomoću rešetke
• primena na sanitarijama bez prelivnog kanala

Serija Lanterna Linse

Zvanični naziv proizvoda je Lanterna Linse. Model pripada OMP TEA kategoriji dizajnerskih slobodnoprotočnih odvodnih ventila.

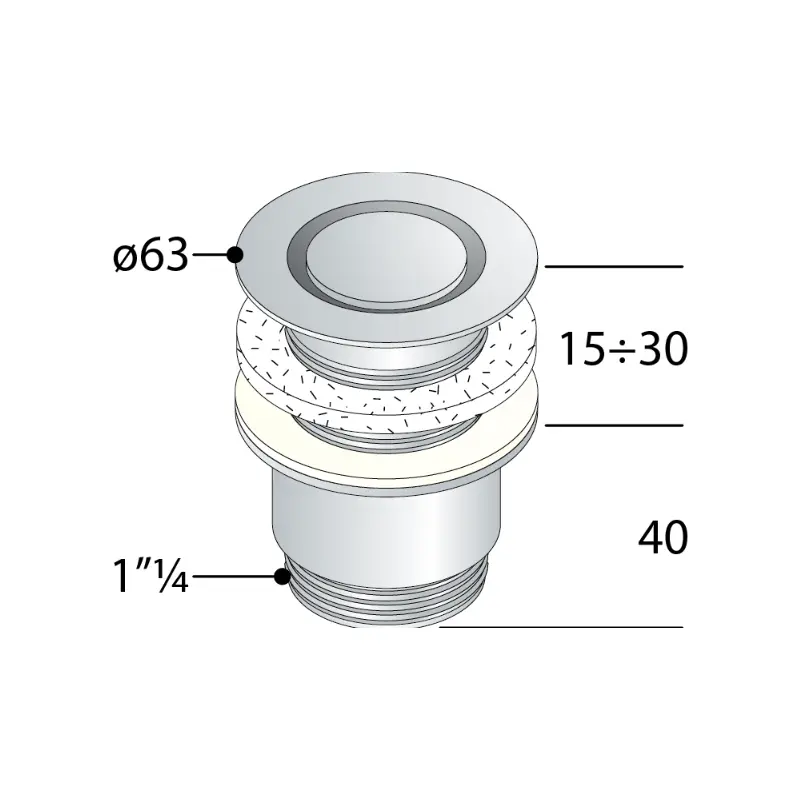

Konstrukcija obuhvata:

• rešetku prečnika Ø32 mm
• slobodnoprotočno telo ventila
• navojno telo visine 40 mm
• kontra-maticu visine 40 mm
• priključak G 1¼″
• izvedbu bez otvora za preliv
• hromiranu mesinganu konstrukciju

Proizvođač posebno navodi da je model pogodan i za čelične lavaboe.

Stalno otvoren odvod

Lanterna Linse predstavlja nezatvarajući odvodni ventil.

Način rada podrazumeva:

• voda ulazi kroz rešetku
• prolazi kroz telo ventila
• nastavlja prema donjem sifonu
• odvodi se u kanalizacionu instalaciju

Ventil nema:

• Klik-Klak mehanizam
• oprugu za zatvaranje
• zaseban čep
• kuglični lančić
• polugu povezanu sa slavinom
• upravljačku sajlu

Pošto se odvod ne može zatvoriti, voda se ne zadržava u sanitarnoj posudi pomoću ventila.

Izvedba bez otvora za preliv

Zvanična specifikacija model označava kao unslotted, odnosno kao ventil bez bočnih otvora namenjenih prihvatu vode iz prelivnog kanala.

Takva konstrukcija koristi se kod kompatibilnih:

• lavaboa bez prelivnog otvora
• čeličnih lavaboa bez preliva
• nadgradnih lavaboa bez preliva
• sanitarnih posuda sa stalno otvorenim odvodom
• bidea bez prelivnog kanala

Kod lavaboa bez preliva slobodnoprotočni ventil doprinosi sigurnijem odvođenju vode jer korisnik ne može zatvoriti odvod.

Za sanitarnu keramiku sa funkcionalnim prelivnim kanalom treba odabrati ventil sa odgovarajućim bočnim otvorima.

Pogodan za čelične lavaboe

OMP TEA izričito navodi da je model 147.345.5 pogodan i za čelične lavaboe.

Kod montaže na čelični lavabo treba proveriti:

• prečnik odvodnog otvora
• debljinu čeličnog lima
• oblik zone oko odvoda
• raspoloživu visinu navojnog tela
• pravilno naleganje zaptivke
• prostor za kontra-maticu
• kompatibilnost sa sifonom G 1¼″

Metalna površina oko odvoda treba da bude čista, ravna i bez deformacija koje bi sprečile pravilno zaptivanje.

Rešetka prečnika Ø32 mm

Model ima odvodnu rešetku prečnika Ø32 mm. Rešetka omogućava slobodan prolaz vode i istovremeno ograničava prolazak pojedinih krupnijih nečistoća u odvodni sistem.

Rešetka doprinosi:

• stalno otvorenom protoku
• smanjenju direktne vidljivosti odvoda
• zadržavanju krupnijih predmeta
• jednostavnom vizuelnom završetku
• lakšem pristupu radi čišćenja

Rešetka nije pokretni čep i ne služi za zatvaranje odvoda.

Konstrukcija od hromiranog mesinga

OMP TEA navodi da je ventil izrađen od hromiranog mesinga.

Mesingana konstrukcija omogućava:

• stabilno telo ventila
• precizno izrađen navoj
• čvrsto povezivanje sa sifonom
• pravilno naleganje zaptivnih elemenata
• stabilno učvršćivanje kontra-maticom
• dekorativnu hromiranu završnu obradu
• upotrebu u standardnim kupatilskim uslovima

Tokom montaže vidljive hromirane površine treba zaštititi od nezaštićenih klešta i drugog metalnog alata.

Hromirana završna obrada

Vidljivi delovi ventila imaju hromiranu završnu obradu.

Model se može kombinovati sa:

• hromiranom slavinom za lavabo
• čeličnim lavaboom
• dekorativnim hromiranim sifonom
• belim keramičkim lavaboom
• lavaboom od kompozitnog materijala
• hromiranom kupatilskom galanterijom
• metalnim konzolama i nosačima

Kod vidljive odvodne instalacije preporučljivo je uskladiti završnu obradu ventila, sifona i slavine.

Standardni priključak G 1¼″

Donji priključak ventila ima dimenziju G 1¼″, odnosno 5/4″. Ukupna deklarisana mera proizvoda navedena je kao Ø63 × G 1¼″.

Ventil se može povezati sa kompatibilnim:

• dekorativnim sifonom
• čašastim sifonom
• cevnim sifonom
• sifonom sa cilindričnim telom
• prostorno štedljivim sifonom
• drugim sifonom sa ulazom G 1¼″

Pre izbora sifona treba proveriti:

• dimenziju njegovog ulaznog priključka
• raspoloživu visinu ispod lavaboa
• položaj zidnog kanalizacionog priključka
• prečnik izlazne cevi sifona
• prostor unutar kupatilskog ormarića
• pristup radi održavanja

Donji sifon nije sastavni deo ovog proizvoda.

Navojno telo visine 40 mm

OMP TEA za navojno telo navodi visinu 40 mm.

Ova dimenzija je važna pri proveri:

• debljine lavaboa ili bidea
• dubine odvodnog otvora
• raspoloživog prostora ispod sanitarije
• položaja gornje i donje zaptivke
• prostora za kontra-maticu
• povezivanja sa donjim sifonom

Kod tankozidnih čeličnih lavaboa posebno je važno pravilno postaviti zaptivne elemente kako bi se ventil stabilno pričvrstio bez deformisanja sanitarije.

Kontra-matica visine 40 mm

Donja kontra-matica ima visinu 40 mm. Njena funkcija je da učvrsti odvodni ventil sa donje strane lavaboa ili bidea.

Tokom montaže kontra-maticu treba:

• pravilno postaviti na navoj
• započeti rukom
• postaviti uz odgovarajuću zaptivku
• zatezati ravnomerno
• sprečiti zakretanje tela ventila
• izbegavati prekomernu silu
• proveriti nakon puštanja vode

Prekomerno zatezanje može deformisati zaptivku ili tanku metalnu površinu lavaboa.

Deklarisani protok 36 l/min

OMP TEA za model 147.345.5 navodi deklarisani protok vode od 36 litara u minuti.

Deklarisani protok ostvaruje se kada su:

• rešetka i telo ventila čisti
• ventil pravilno montiran
• priključak G 1¼″ bez prepreka
• donji sifon prohodan
• odvodna cev odgovarajućeg kapaciteta
• kanalizaciona instalacija čista
• svi spojevi pravilno poravnati

Stvarni protok kompletnog sistema zavisi i od konstrukcije sifona, dimenzije njegove izlazne cevi i stanja kanalizacione instalacije.

Usklađenost sa standardom EN 274

Model 147.345.5 usklađen je sa evropskim standardom EN 274, koji se odnosi na odvodne armature sanitarnih uređaja.

Standard obuhvata zahteve povezane sa:

• konstrukcijom odvodnog ventila
• priključnim dimenzijama
• zaptivanjem
• protokom vode
• mehaničkom stabilnošću
• funkcionalnim ponašanjem tokom korišćenja

Primena kod čeličnog lavaboa

Lanterna Linse može se koristiti kod kompatibilnog čeličnog lavaboa bez prelivnog kanala.

Pre montaže treba proveriti:

• dimenziju odvodnog otvora
• debljinu metalne površine
• ravnost zone oko odvoda
• odsustvo oštrih ivica
• položaj zaptivnih elemenata
• prostor za kontra-maticu
• priključak sifona G 1¼″
• pristup radi održavanja

Ventil treba učvrstiti ravnomerno kako ne bi došlo do savijanja tanke metalne površine.

Primena kod lavaboa bez preliva

Model je namenjen sanitarnoj keramici bez prelivnog kanala.

Slobodnoprotočna izvedba omogućava:

• neprekidno otvoren odvod
• jednostavan prolaz vode
• rad bez pokretnog mehanizma
• izostanak zasebnog čepa
• smanjen rizik od namernog prepunjavanja
• jednostavnije održavanje

I pored stalno otvorenog odvoda, slavinu ne treba ostavljati uključenu bez nadzora.

Primena kod nadgradnog lavaboa

OMP TEA Lanterna Linse može se koristiti kod kompatibilnog nadgradnog lavaboa bez preliva.

Pre ugradnje treba proveriti:

• debljinu dna posude
• prečnik odvodnog otvora
• oblik površine oko odvoda
• raspoloživu visinu navojnog tela
• prostor ispod radne ploče
• mesto za kontra-maticu
• povezivanje sa sifonom G 1¼″
• pristup radi održavanja

Kod montaže kroz radnu ploču treba proveriti da li je dužina navojnog tela dovoljna za ukupnu debljinu sklopa.

Primena kod bidea

Proizvođač navodi da je model namenjen i bideu.

Kod ugradnje u bide treba proveriti:

• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• odsustvo prelivnog kanala
• raspoloživ prostor sa donje strane
• mesto za kontra-maticu
• priključak sifona G 1¼″
• mogućnost ravnomernog zaptivanja

Pošto je ventil stalno otvoren, ne omogućava zadržavanje vode u bideu.

Razlika u odnosu na Lanterna Glass

Model Lanterna Linse 147.345.5 ima rešetku Ø32 mm i pogodan je i za čelične lavaboe.

Model Lanterna Glass 147.365.5 ima uvećani dekorativni poklopac Ø75 mm i posebno je namenjen staklenim lavaboima.

Oba modela:

• izrađena su od hromiranog mesinga
• imaju priključak G 1¼″
• imaju telo bez otvora za preliv
• rade kao slobodnoprotočni ventili
• nemaju Klik-Klak mehanizam
• koriste se uz zaseban donji sifon

Razlika u odnosu na Klik-Klak ventil

Lanterna Linse nije Klik-Klak ventil.

Glavne razlike su:

• stalno ostaje otvoren
• ne omogućava zadržavanje vode
• nema pritisni mehanizam
• nema oprugu za promenu položaja
• rešetka se ne pritiska radi upravljanja
• ima manje pokretnih delova
• namenjen je sanitarijama bez preliva

Razlika između ventila i sifona

OMP TEA Lanterna Linse 147.345.5 predstavlja gornji odvodni ventil, a ne kompletan sifon.

Kompletan odvodni sistem obično čine:

• Lanterna Linse odvodni ventil
• gornja i donja zaptivka
• kontra-matica
• priključak G 1¼″
• zaseban donji sifon
• odvodna cev
• kanalizacioni priključak

Ventil prihvata vodu iz sanitarne posude, dok sifon formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa.

Montaža odvodnog ventila

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru ravnosti kontaktne površine
• postavljanje gornje zaptivke
• umetanje tela ventila
• postavljanje donje zaptivke
• montažu kontra-matice
• ravnomerno zatezanje
• povezivanje sa sifonom G 1¼″
• puštanje vode
• proveru protoka
• kontrolu nepropusnosti

Kod čeličnog lavaboa treba izbegavati prekomernu silu koja bi mogla deformisati metalnu površinu.

Provera nepropusnosti

Nakon završene montaže treba proveriti:

• spoj ventila i lavaboa
• gornju zaptivnu površinu
• donju zaptivku
• kontra-maticu
• navojno telo
• priključak G 1¼″
• spoj sa sifonom
• protok pri većoj količini vode

Kontrolu treba izvršiti pri kontinuiranom protoku, uz pregled svih donjih spojeva.

Održavanje ventila

Tokom korišćenja na rešetki i u odvodnom otvoru mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje rešetke
• uklanjanje dlaka i naslaga
• ispiranje mlakom vodom
• proveru slobodnog protoka
• čišćenje dostupne unutrašnjosti
• kontrolu spoja sa sifonom
• proveru zaptivnih površina

Čišćenje hromirane površine

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA Lanterna Linse odvodni ventil 147.345.5
• rešetku Ø32 mm
• slobodnoprotočno telo ventila
• navojno telo visine 40 mm
• kontra-maticu visine 40 mm
• priključak G 1¼″
• izvedbu bez otvora za preliv
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• donji sifon
• lavabo
• bide
• slavina
• Klik-Klak mehanizam
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
