Opis

OMP TEA Lanterna Glass slobodnoprotočni odvodni ventil za stakleni lavabo i bide bez preliva G 1¼″ hrom 147.365.5

Slobodnoprotočni odvodni ventil za stakleni lavabo

OMP TEA Lanterna Glass 147.365.5 je gornji odvodni ventil koji se postavlja u odvodni otvor lavaboa ili bidea. Proizvođač ga opisuje kao slobodnoprotočni ventil od hromiranog mesinga, sa uvećanim poklopcem Ø75 mm namenjenim staklenom lavabou.

Za razliku od Klik-Klak ventila, model Lanterna Glass nema funkciju zatvaranja odvoda. Voda slobodno prolazi kroz telo ventila prema sifonu, bez pritiskanja poklopca, poluge na slavini ili zasebnog čepa.

Osnovne funkcije proizvoda su:

• prihvat vode iz lavaboa ili bidea
• neprekidan prolaz vode prema sifonu
• povezivanje sanitarne keramike sa sifonom G 1¼″
• prekrivanje odvodne zone poklopcem Ø75 mm
• primena na staklenim lavaboima
• sprečavanje namernog zatvaranja odvoda
• dekorativno završavanje odvodnog otvora

Serija Lanterna Glass

Naziv Lanterna Glass označava izvedbu sa uvećanim poklopcem namenjenim staklenom lavabou. Staklene posude često imaju drugačije oblikovanu i vidljiviju odvodnu zonu od standardnih keramičkih lavaboa, pa veći poklopac prekriva širu površinu oko otvora.

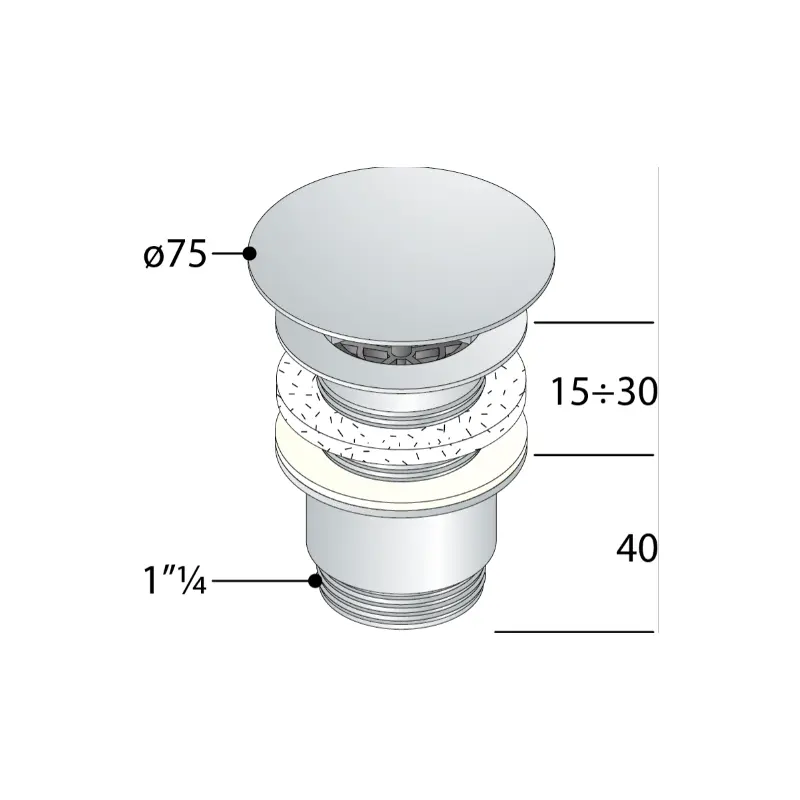

Konstrukcija modela obuhvata:

• kružni poklopac Ø75 mm
• slobodnoprotočno telo ventila
• navojno telo visine 40 mm
• kontra-maticu visine 40 mm
• donji priključak G 1¼″
• izvedbu bez otvora za preliv
• pripadajuće zaptivne elemente prema fabričkom pakovanju

Pre kupovine treba proveriti dimenziju odvodnog otvora, debljinu staklene posude i ravnost površine na koju naleže poklopac.

Stalno otvorena konstrukcija

Lanterna Glass je slobodnoprotočni, odnosno nezatvarajući odvodni ventil.

Način rada podrazumeva:

• voda ulazi u odvodni otvor
• prolazi oko ili ispod dekorativnog poklopca
• nastavlja kroz telo ventila
• ulazi u donji sifon
• odvodi se prema kanalizacionoj instalaciji

Ventil nema:

• Klik-Klak mehanizam
• opružni sistem za zatvaranje
• podiznu polugu
• sajlu
• zaseban gumeni čep
• kuglični lančić

Pošto je odvod stalno otvoren, voda se ne može zadržavati u posudi zatvaranjem ventila.

Izvedba bez otvora za preliv

Zvanična specifikacija označava model kao unslotted, odnosno kao ventil bez bočnih otvora za prihvat vode iz prelivnog kanala.

Takva konstrukcija namenjena je sanitarijama bez ugrađenog preliva, naročito:

• staklenim nadgradnim lavaboima
• posudama bez prelivnog otvora
• lavabou sa otvorenim odvodom
• kompatibilnom bideu bez prelivnog kanala

Kod lavaboa bez preliva slobodnoprotočna konstrukcija smanjuje rizik od prepunjavanja, jer korisnik ne može zatvoriti odvod.

Model ne treba koristiti kao zamenu za ventil sa otvorima za preliv kada sanitarna keramika zahteva povezivanje prelivnog kanala sa odvodom.

Uvećani poklopac Ø75 mm

OMP TEA navodi uvećani poklopac prečnika Ø75 mm, posebno namenjen staklenom lavabou.

Veća dekorativna površina omogućava:

• prekrivanje šire zone oko odvodnog otvora
• ravnomerniji izgled na prozirnom ili obojenom staklu
• smanjenu vidljivost unutrašnjosti odvoda
• uredno završavanje mesta montaže
• vizuelno usklađivanje sa većom posudom
• lakše čišćenje vidljive površine

Pre montaže treba proveriti da poklopac može ravnomerno da nalegne na oblikovanu površinu lavaboa. Kod jako zakrivljenog dna može biti potrebna provera kompatibilnosti sa konkretnim modelom posude.

Konstrukcija od hromiranog mesinga

Proizvod je izrađen od hromiranog mesinga.

Mesingana konstrukcija omogućava:

• stabilno telo odvodnog ventila
• precizno izrađene navoje
• čvrsto povezivanje sa sifonom
• pouzdano naleganje zaptivnih elemenata
• stabilno učvršćivanje kontra-maticom
• kvalitetnu dekorativnu završnu obradu
• primenu u standardnim kupatilskim uslovima

Prilikom montaže ne treba koristiti nezaštićena klešta direktno na hromiranoj površini, jer mogu ostaviti ogrebotine ili deformacije.

Hromirana završna obrada

Vidljivi poklopac i spoljašnji metalni delovi imaju hromiranu završnu obradu.

Ventil se može kombinovati sa:

• providnim staklenim lavaboom
• matiranim staklenim lavaboom
• obojenim staklenim lavaboom
• hromiranom slavinom
• dekorativnim hromiranim sifonom
• hromiranom kupatilskom galanterijom
• metalnim nosačima ili konzolama
• ogledalom sa hromiranim detaljima

Pošto se kod staklenog lavaboa odvodni sklop često jasno vidi, završna obrada ventila i sifona utiče na izgled kompletne umivaoničke kompozicije.

Priključak G 1¼″

Donji priključak ima standardnu dimenziju G 1¼″, odnosno 5/4″. Zvanična mera proizvoda navedena je kao Ø75 × G 1¼″.

Ventil se može povezati sa kompatibilnim:

• dekorativnim sifonom
• čašastim sifonom
• cevnim sifonom
• sifonom sa cilindričnim telom
• prostorno štedljivim sifonom
• drugim sifonom sa ulazom G 1¼″

Pre izbora sifona treba proveriti:

• dimenziju ulaznog priključka
• raspoloživu visinu ispod lavaboa
• položaj zidnog odvoda
• prečnik izlazne cevi
• udaljenost lavaboa od zida
• završnu obradu ako sifon ostaje vidljiv
• mogućnost pristupa radi održavanja

Donji sifon nije sastavni deo odvodnog ventila.

Navojno telo visine 40 mm

OMP TEA za navojno telo navodi visinu 40 mm.

Ova dimenzija je važna pri proveri kompatibilnosti sa:

• debljinom staklenog lavaboa
• oblikom odvodne zone
• debljinom eventualne podloške
• položajem donje zaptivke
• prostorom za kontra-maticu
• priključkom donjeg sifona

Kod staklene sanitarije posebno je važno da zaptivke ravnomerno naležu i da metalni delovi ne stvaraju direktan tačkasti pritisak na staklo.

Kontra-matica visine 40 mm

Donja kontra-matica ima visinu 40 mm.

Njena funkcija je da:

• učvrsti ventil sa donje strane lavaboa
• pritisne donju zaptivku
• stabilizuje položaj odvodnog tela
• omogući povezivanje sa sifonom
• spreči pomeranje ventila tokom korišćenja

Kontra-maticu treba:

• pravilno postaviti na navoj
• započeti rukom
• zatezati ravnomerno
• zaštititi od ukrštanja navoja
• prilagoditi osetljivosti staklenog lavaboa
• proveriti nakon puštanja vode

Kod stakla treba izbegavati prekomerno pritezanje zbog mogućeg naprezanja materijala.

Deklarisani protok 43 l/min

Proizvođač za model 147.365.5 navodi protok od 43 litra u minuti.

Deklarisani protok ostvaruje se kada su:

• odvodni ventil pravilno montiran
• prostor ispod poklopca čist
• unutrašnjost tela ventila prohodna
• priključak G 1¼″ bez prepreka
• donji sifon čist
• odvodna cev odgovarajućeg kapaciteta
• kanalizaciona instalacija prohodna

Stvarni protok kompletnog sistema zavisi i od konstrukcije sifona, dimenzije njegovog izlaza i stanja kanalizacione instalacije.

Usklađenost sa standardom EN 274

OMP TEA navodi da je model 147.365.5 usklađen sa evropskim standardom EN 274 za odvodne armature sanitarnih uređaja.

Standard obuhvata zahteve povezane sa:

• priključnim dimenzijama
• konstrukcijom odvodnog elementa
• protokom vode
• zaptivanjem
• mehaničkom stabilnošću
• funkcionalnim ponašanjem tokom upotrebe

Primena kod staklenog nadgradnog lavaboa

Lanterna Glass je posebno namenjen staklenom lavabou, a može se koristiti kod kompatibilne nadgradne posude bez preliva.

Pre montaže treba proveriti:

• prečnik odvodnog otvora
• debljinu stakla
• oblik dna posude
• ravnost zone oko odvoda
• raspoloživ prostor za poklopac Ø75 mm
• dužinu navojnog tela
• prostor za kontra-maticu
• mogućnost povezivanja sifona G 1¼″

Kod lavaboa koji se postavlja na radnu ploču treba proveriti da li odvodni ventil prolazi samo kroz staklenu posudu ili i kroz ploču.

Primena kod lavaboa bez preliva

Model je izveden bez bočnih prelivnih otvora i namenjen je kompatibilnom lavabou bez prelivnog kanala.

Prednosti slobodnoprotočne izvedbe kod takvog lavaboa su:

• odvod se ne može zatvoriti
• voda ne može namerno da se zadržava
• nema unutrašnjeg Klik-Klak mehanizma
• nema zasebnog čepa
• protok ostaje stalno otvoren
• održavanje je jednostavnije

Bez obzira na stalno otvoren odvod, slavinu ne treba ostavljati uključenu bez nadzora.

Primena kod bidea

OMP TEA zvanično navodi da je ventil namenjen lavabou i bideu.

Kod ugradnje u bide treba proveriti:

• dimenziju odvodnog otvora
• konstrukciju sanitarne keramike
• odsustvo prelivnog kanala
• debljinu odvodne zone
• prostor za kontra-maticu
• priključak sifona G 1¼″
• mogućnost ravnomernog zaptivanja
• pristup radi održavanja

Pošto je ventil stalno otvoren, ne omogućava zadržavanje vode u bideu.

Razlika u odnosu na Klik-Klak ventil

Lanterna Glass nije Klik-Klak ventil.

Glavne razlike su:

• stalno ostaje otvoren
• ne omogućava zadržavanje vode
• nema pritisni mehanizam
• nema oprugu za zaključavanje položaja
• poklopac se ne pritiska radi upravljanja
• ima manje pokretnih delova
• namenjen je sanitarijama bez preliva

Klik-Klak ventil omogućava zatvaranje odvoda, dok slobodnoprotočni model ne menja svoj radni položaj.

Razlika u odnosu na ventil sa prelivom

Model 147.365.5 ima unslotted telo, odnosno nema bočne otvore kroz koje bi voda iz prelivnog kanala ušla u odvod.

Ventil sa prelivom ima:

• bočne proreze ili otvore
• zonu za prihvat vode iz prelivnog kanala
• konstrukciju usklađenu sa lavaboom sa prelivom

Kod izbora treba uskladiti vrstu ventila sa konstrukcijom konkretnog lavaboa ili bidea.

Razlika između ventila i sifona

OMP TEA Lanterna Glass 147.365.5 je gornji odvodni ventil, a ne kompletan sifon.

Kompletan odvodni sklop obično čine:

• slobodnoprotočni ventil Lanterna Glass
• gornja zaptivka
• donja zaptivka
• kontra-matica
• priključak G 1¼″
• zaseban sifon
• izlazna odvodna cev
• kanalizacioni priključak

Ventil prihvata vodu iz lavaboa, dok sifon formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa.

Montaža na stakleni lavabo

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru da staklo nije oštećeno
• čišćenje kontaktnih površina
• postavljanje odgovarajuće gornje zaptivke
• umetanje tela ventila
• postavljanje donje zaptivke
• montažu kontra-matice
• pažljivo i ravnomerno zatezanje
• povezivanje sa sifonom G 1¼″
• puštanje vode
• proveru protoka
• kontrolu nepropusnosti

Kod staklenog lavaboa ne treba dozvoliti direktan kontakt nezaštićenog metalnog dela sa staklom. Treba koristiti sve predviđene zaptivke i podloške iz pakovanja.

Provera nepropusnosti

Nakon montaže treba proveriti:

• spoj poklopca i odvodnog tela
• gornju zaptivnu površinu
• donju zaptivku
• kontra-maticu
• navojno telo
• priključak G 1¼″
• spoj sa sifonom
• protok pri većoj količini vode

Kontrolu treba izvršiti pri neprekidnom protoku, uz vizuelni pregled donjeg dela staklenog lavaboa.

Održavanje slobodnoprotočnog ventila

Tokom korišćenja oko poklopca i u odvodnom otvoru mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje prostora oko poklopca
• uklanjanje dlaka i naslaga
• ispiranje mlakom vodom
• proveru slobodnog protoka
• čišćenje dostupne unutrašnjosti
• kontrolu spoja sa sifonom
• proveru donjih zaptivki

Za uklanjanje nečistoća ne treba koristiti noževe, metalne četke ili druge oštre predmete.

Čišćenje hromirane površine

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sredstvo za čišćenje treba naneti na krpu, a ne direktno na odvodni ventil.

Sadržaj isporuke

Prema zvaničnoj specifikaciji, proizvod obuhvata:

• OMP TEA Lanterna Glass odvodni ventil 147.365.5
• uvećani poklopac Ø75 mm
• slobodnoprotočno telo ventila
• navojno telo visine 40 mm
• kontra-maticu visine 40 mm
• priključak G 1¼″
• izvedbu bez otvora za preliv
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• donji sifon
• lavabo
• bide
• slavina
• Klik-Klak mehanizam
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
