Opis

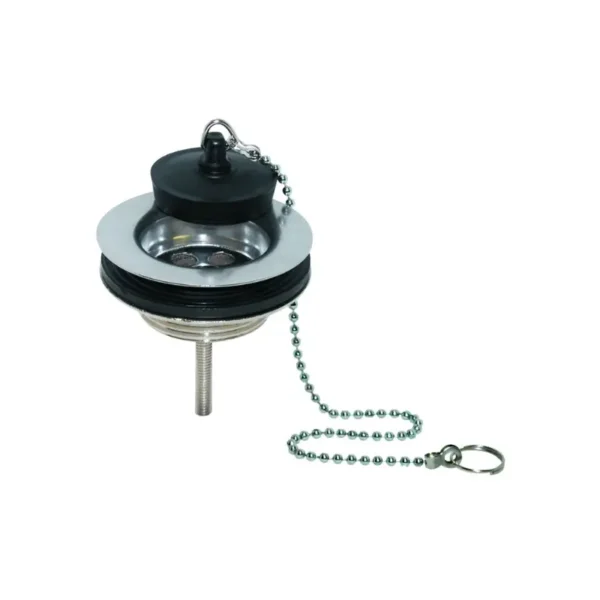

OMP TEA univerzalni odvodni ventil za lavabo i bide sa čepom i lančićem G 1¼″ 34.620.5

Univerzalni odvodni ventil za sanitarnu keramiku

OMP TEA 34.620.5 je gornji odvodni ventil namenjen ugradnji u odvodni otvor lavaboa ili bidea. Proizvođač ga klasifikuje kao univerzalni ventil za lavabo i bide, sa klasičnim čepom, kugličnim lančićem i prstenom.

Ventil povezuje odvodni otvor sanitarne keramike sa zasebno ugrađenim sifonom i omogućava ručno zatvaranje ili otvaranje odvoda.

Osnovne funkcije proizvoda su:

• prihvat vode iz lavaboa ili bidea
• zatvaranje odvoda pomoću čepa
• otvaranje odvoda povlačenjem lančića
• povezivanje sa sifonom G 1¼″
• dekorativno prekrivanje odvodnog otvora
• omogućavanje zadržavanja vode u posudi
• jednostavan rad bez mehanizma u slavini

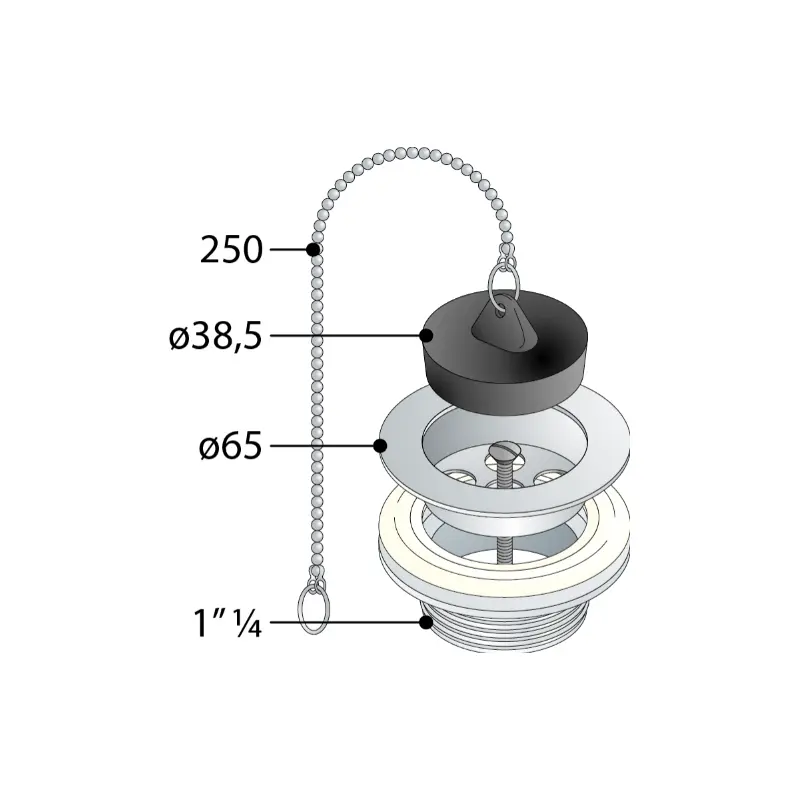

Zvanična OMP TEA specifikacija navodi čep sa kugličnim lančićem i prstenom, ploču od nerđajućeg čelika Ø65 mm, mesingani donji deo G 1¼″ i zavrtanj dužine 60 mm.

Klasičan čep sa kugličnim lančićem

Model koristi tradicionalni sistem zatvaranja odvoda pomoću zasebnog čepa.

Način rada:

• čep se ručno postavlja u odvodni otvor
• pritiskom se ostvaruje naleganje na sedište ventila
• voda se zadržava u lavabou ili bideu
• povlačenjem lančića čep se uklanja
• voda protiče prema donjem sifonu
• čep ostaje povezan sa sanitarnom keramikom preko lančića

Ovakva konstrukcija ne zahteva:

• Klik-Klak mehanizam
• oprugu unutar ventila
• polugu na slavini
• vertikalnu upravljačku šipku
• sajlu za otvaranje odvoda

Ventil se aktivira potpuno ručno, korišćenjem čepa i lančića.

Kuglični lančić i prsten za pričvršćivanje

U sastav proizvoda ulazi kuglični lančić sa prstenom. Prsten služi za povezivanje lančića sa odgovarajućim mestom na slavini, sanitarnoj keramici ili drugom predviđenom nosaču.

Lančić omogućava:

• lakše izvlačenje čepa iz odvoda
• sprečavanje gubitka čepa
• držanje čepa u blizini odvodnog otvora
• jednostavan pristup bez posezanja u vodu
• klasičan način upravljanja odvodom

Pre montaže treba proveriti da li lavabo ili bide ima odgovarajuće mesto za pričvršćivanje prstena.

Gornja ploča od nerđajućeg čelika Ø65 mm

OMP TEA navodi gornju ploču od nerđajućeg čelika prečnika Ø65 mm. Ploča se postavlja sa gornje strane sanitarne keramike i ostaje vidljiva unutar posude.

Prečnik od 65 mm omogućava:

• prekrivanje zone oko odvodnog otvora
• ravnomerno naleganje na zaptivnu površinu
• uredan završni izgled
• stabilno pozicioniranje ventila
• prihvat čepa odgovarajuće dimenzije

Pre montaže treba proveriti:

• prečnik odvodnog otvora
• oblik zone oko odvoda
• ravnost keramičke površine
• kompatibilnost zaptivke
• raspoloživ prostor sa donje strane

Nerđajući čelik doprinosi otpornosti vidljivog dela na vlagu i svakodnevnu upotrebu.

Mesingani donji deo ventila G 1¼″

Donji deo ventila izrađen je od mesinga i ima standardni priključak G 1¼″.

Mesingana konstrukcija donjeg dela omogućava:

• stabilan navojni priključak
• čvrsto povezivanje sa sifonom
• precizno naleganje zaptivnih elemenata
• pouzdano učvršćivanje u sanitarnoj keramici
• primenu u standardnim kupatilskim uslovima

Priključak G 1¼″ omogućava povezivanje sa odgovarajućim:

• čašastim sifonom
• cevnim sifonom
• dekorativnim sifonom
• sifonom sa bocom
• prostorno štedljivim sifonom
• drugim sifonom sa ulazom G 1¼″

Donji sifon nije sastavni deo ventila i nabavlja se zasebno.

Pričvrsni zavrtanj dužine 60 mm

OMP TEA za model 34.620.5 navodi pričvrsni zavrtanj dužine 60 mm.

Zavrtanj služi za povezivanje gornje ploče sa donjim mesinganim delom ventila i omogućava učvršćivanje sklopa kroz odvodni otvor.

Pri montaži treba:

• pravilno centrirati gornju ploču
• postaviti zaptivne elemente
• poravnati donji deo ventila
• ručno započeti navoj zavrtnja
• ravnomerno zategnuti sklop
• izbegavati prekomernu silu
• proveriti stabilnost nakon montaže

Prekomerno pritezanje može deformisati zaptivke ili izazvati naprezanje sanitarne keramike.

Priključak G 1¼″

Priključna dimenzija G 1¼″, odnosno 5/4″, standardno se koristi kod odvoda za lavabo i bide.

Pre izbora donjeg sifona treba proveriti:

• njegov ulazni priključak
• raspoloživu visinu ispod sanitarije
• položaj zidnog ili podnog odvoda
• prečnik izlazne cevi sifona
• prostor unutar kupatilskog ormarića
• pristup radi čišćenja
• završnu obradu sifona ako ostaje vidljiv

Kompletan odvodni sistem obično obuhvata:

• OMP TEA ventil 34.620.5
• zaptivne elemente
• donji sifon G 1¼″
• odvodnu cev
• priključak kanalizacione instalacije

Deklarisani protok 36 l/min

Zvanična specifikacija navodi deklarisani protok vode od 36 litara u minuti.

Deklarisani protok ostvaruje se kada su:

• čep potpuno uklonjen iz odvoda
• ventil pravilno montiran
• unutrašnjost ventila prohodna
• donji sifon čist
• priključak G 1¼″ bez prepreka
• kanalizaciona instalacija odgovarajućeg kapaciteta
• svi spojevi pravilno poravnati

Stvarni protok kompletnog sistema zavisi i od konstrukcije sifona, priključnih cevi i stanja kanalizacione instalacije.

Usklađenost sa standardom EN 274

OMP TEA navodi da je model 34.620.5 usklađen sa evropskim standardom EN 274 za odvodne armature sanitarnih uređaja.

Standard obuhvata tehničke zahteve povezane sa:

• konstrukcijom odvodnih elemenata
• priključnim dimenzijama
• protokom vode
• zaptivanjem
• mehaničkom stabilnošću
• funkcionalnošću tokom korišćenja

Primena kod lavaboa

Ventil se može ugraditi u kompatibilan lavabo sa odgovarajućim odvodnim otvorom.

Pre montaže treba proveriti:

• prečnik odvodnog otvora
• debljinu keramičkog dela
• oblik površine oko odvoda
• raspoloživu dužinu zavrtnja
• mogućnost pričvršćivanja lančića
• prostor za donji sifon
• priključak G 1¼″
• konstrukciju prelivnog kanala

Može se koristiti uz:

• zidni lavabo
• ugradni lavabo
• nadgradni lavabo
• podgradni lavabo
• lavabo na kupatilskom ormariću

Kompatibilnost treba proveriti prema dimenzijama i konstrukciji konkretnog lavaboa.

Primena kod bidea

OMP TEA model 34.620.5 svrstava u univerzalne ventile za lavabo i bide.

Kod ugradnje u bide treba proveriti:

• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• raspoloživ prostor sa donje strane
• položaj prelivnog kanala
• mogućnost pričvršćivanja lančića
• kompatibilnost donjeg sifona
• pristup pričvrsnom zavrtnju

Čep omogućava zadržavanje vode u bideu kada pravilno nalegne na sedište ventila.

Kompatibilnost sa prelivom

Zvanična stranica proizvod označava kao univerzalni ventil, ali ne navodi detaljnu konstrukciju bočnih otvora za preliv. Zbog toga pre montaže treba proveriti kompatibilnost sa konkretnim lavaboom ili bideom.

Kod sanitarije sa prelivom treba proveriti:

• položaj prelivnog kanala
• otvore na telu ventila
• debljinu keramike
• pravilno postavljanje zaptivki
• slobodan prolaz vode iz preliva
• usklađenost sa odvodnim otvorom

Kod sanitarije bez preliva treba imati u vidu da se ventil može zatvoriti čepom, pa slavinu ne treba ostavljati otvorenu bez nadzora.

Razlika u odnosu na Klik-Klak ventil

OMP TEA 34.620.5 nije Klik-Klak ventil.

Glavne razlike su:

• zatvara se zasebnim čepom
• čep je povezan lančićem
• nema opružni pritisni mehanizam
• poklopac se ne pritiska radi aktiviranja
• nema automatsko zaključavanje položaja
• nema polugu povezanu sa slavinom
• odvod se otvara ručnim uklanjanjem čepa

Klasičan čep sa lančićem omogućava jednostavnu kontrolu odvoda bez unutrašnjeg pokretnog mehanizma.

Razlika između odvodnog ventila i sifona

Model 34.620.5 je gornji odvodni ventil, a ne kompletan sifon.

Njegova funkcija je da:

• prihvati vodu iz sanitarne keramike
• zatvori odvod pomoću čepa
• prosledi vodu prema sifonu kada je otvoren
• omogući povezivanje preko priključka G 1¼″

Zasebni sifon:

• zadržava vodu u svom telu
• formira vodeni zatvarač
• smanjuje prolazak neprijatnih mirisa
• povezuje ventil sa kanalizacionim odvodom

Montaža odvodnog ventila

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru kontaktne površine
• postavljanje gornje ploče Ø65 mm
• postavljanje odgovarajuće zaptivke
• pozicioniranje donjeg mesinganog dela
• umetanje zavrtnja dužine 60 mm
• ravnomerno zatezanje sklopa
• povezivanje sa sifonom G 1¼″
• pričvršćivanje prstena i lančića
• postavljanje čepa
• puštanje vode
• proveru nepropusnosti

Sklop treba zatezati ravnomerno kako gornja ploča ne bi ostala ukoso postavljena.

Provera zatvaranja odvoda

Nakon montaže treba proveriti:

• da li čep odgovara otvoru ventila
• da li ravnomerno naleže
• da li zadržava vodu
• da li se lako uklanja pomoću lančića
• da li lančić ima dovoljnu dužinu
• da li je prsten pravilno pričvršćen
• da li voda slobodno otiče kada je čep uklonjen

Ako voda prolazi pored postavljenog čepa, potrebno je proveriti čistoću sedišta ventila i pravilno naleganje čepa.

Provera nepropusnosti

Posle montaže treba proveriti:

• spoj gornje ploče i sanitarne keramike
• donju zaptivnu površinu
• pričvrsni zavrtanj
• mesingani donji deo
• priključak G 1¼″
• spoj sa sifonom
• zadržavanje vode kada je čep postavljen
• protok kada je čep uklonjen

Kontrolu treba izvršiti pri kontinuiranom protoku i sa napunjenom posudom.

Održavanje ventila

Tokom korišćenja u odvodu se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• skidanje čepa
• čišćenje njegove zaptivne površine
• čišćenje gornje ploče
• uklanjanje nečistoća iz odvoda
• proveru kugličnog lančića
• proveru pričvrsnog prstena
• ispiranje ventila mlakom vodom
• kontrolu spoja sa sifonom

Za uklanjanje naslaga ne treba koristiti noževe, metalne četke ili druga oštra pomagala.

Čišćenje metalnih površina

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• dugotrajan kontakt sa sredstvima protiv kamenca
• struganje oštrim predmetima

Sadržaj isporuke

Prema zvaničnoj OMP TEA specifikaciji, proizvod obuhvata:

• univerzalni odvodni ventil 34.620.5
• čep
• kuglični lančić
• prsten za pričvršćivanje
• gornju ploču od nerđajućeg čelika Ø65 mm
• mesingani donji deo ventila G 1¼″
• pričvrsni zavrtanj dužine 60 mm
• spojne i zaptivne elemente prema fabričkom pakovanju.

U isporuku nisu navedeni kao uključeni:

• donji sifon
• Klik-Klak mehanizam
• lavabo
• bide
• slavina
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
