Peštan Confluo Frameless Line 2u1 tuš kanalica 30 cm 13701228

Kompaktna linijska tuš kanalica 30 cm

Peštan Confluo Frameless Line 13701228 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završni element ostaje poravnat sa nivoom podnih pločica.

Model ima nominalnu dužinu od 300 mm, odnosno 30 cm. Predstavlja najkraću dimenziju u standardnoj Frameless Line seriji i namenjen je kupatilima u kojima zbog ograničene širine tuš zone, položaja odvoda ili rasporeda sanitarne opreme nije moguće postaviti dužu kanalicu.

Šifra 13701228 potvrđena je za Peštan Confluo Frameless Line 300. Proizvod koristi Frameless 2u1 sistem koji omogućava korišćenje metalne strane rešetke ili strane namenjene za pločicu odnosno stakleni umetak.

Šifra artikla 13701228

Ovaj opis odnosi se na proizvod sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Frameless Line
• Šifra artikla: 13701228
• Oznaka modela: Frameless Line 300
• Nominalna dužina: 300 mm
• Dužina: 30 cm
• Završni sistem: reverzibilni 2u1
• Odvodni priključak: DN 50
• Minimalna ugradna visina: 62 mm
• Maksimalni protok: do 48 l/min

Zvanični Peštan tehnički list povezuje šifru 13701228 sa modelom Confluo Frameless Line 300.

Nominalna dužina 300 mm

Nominalna dužina završnog elementa iznosi 300 mm, odnosno 30 cm. Kompaktna dimenzija omogućava postavljanje u malim kupatilima, uskim tuš zonama i prostorima nepravilnog oblika.

Ukupna spoljna dužina proizvoda može biti veća od nominalne dužine rešetke. Dostupne specifikacije za ovaj model navode ukupnu dužinu od približno 346 mm, zbog čega otvor za montažu ne treba pripremati samo prema oznaci od 30 cm.

Pre ugradnje potrebno je proveriti:

• stvarne spoljne dimenzije kanalice
• širinu tuš prostora
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• potreban pad odvodne instalacije
• raspored podnih pločica
• položaj fuga
• završnu visinu keramike
• prostor za sifonsku bazu

Za manje tuš zone

Kanalica dužine 30 cm pogodna je za prostore u kojima duži linijski odvod nije moguće pravilno pozicionirati.

Može se koristiti u:

• manjim porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• kompaktnim tuš kabinama
• uskim tuš nišama
• prostorima nepravilnog oblika
• kupatilima tokom renoviranja

Kratka kanalica i dalje zahteva pravilno izveden pad cele tuš površine kako bi se voda usmeravala prema odvodu bez zadržavanja.

Frameless završni dizajn

Frameless Line konstrukcija ima sveden izgled bez naglašenog spoljnog okvira oko odvodne površine. Na podu ostaje diskretna linearna zona koja može biti završena metalnom stranom ili pločicom.

Frameless konstrukcija omogućava:

• diskretno uklapanje sa podnom keramikom
• manju količinu vidljivih metalnih elemenata
• primenu u tuševima u nivou poda
• kombinovanje sa staklenim pregradama
• postavljanje uz zid ili unutar tuš prostora
• izbor između dve završne obrade
• uklonjiv završni element
• pristup unutrašnjosti radi održavanja

Peštan Frameless Line proizvodi predstavljaju 2u1 sistem kod kojeg se ista rešetka može koristiti sa metalnom površinom ili okrenuti na stranu namenjenu za pločicu odnosno staklo.

Reverzibilni završni element 2u1

Peštan Confluo Frameless Line koristi reverzibilni završni element koji se može postaviti na dva načina:

• sa vidljivom površinom od nerđajućeg čelika
• sa stranom namenjenom za postavljanje podne pločice

Metalna strana formira vidljivu linearnu površinu. Kada se završni element okrene, dobija se udubljeni nosač u koji se postavlja precizno isečen komad podne keramike.

Dostupne specifikacije za šifru 13701228 potvrđuju dvostrani završni element sa jednom metalnom stranom i drugom stranom namenjenom za pločicu.

Strana za postavljanje podne pločice

Kada se koristi strana predviđena za oblaganje, u završni nosač postavlja se odgovarajući komad podne pločice.

Prilikom postavljanja potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu pločice
• debljinu keramike
• debljinu lepka
• završnu visinu umetka
• pravac šare na pločici
• položaj fuga
• bočne odvodne proreze
• mogućnost uklanjanja završnog elementa

Pločica ne sme zatvoriti proreze kroz koje voda ulazi u telo kanalice. Završni element mora ostati uklonjiv radi pristupa rešetki za dlake i sifonskoj bazi.

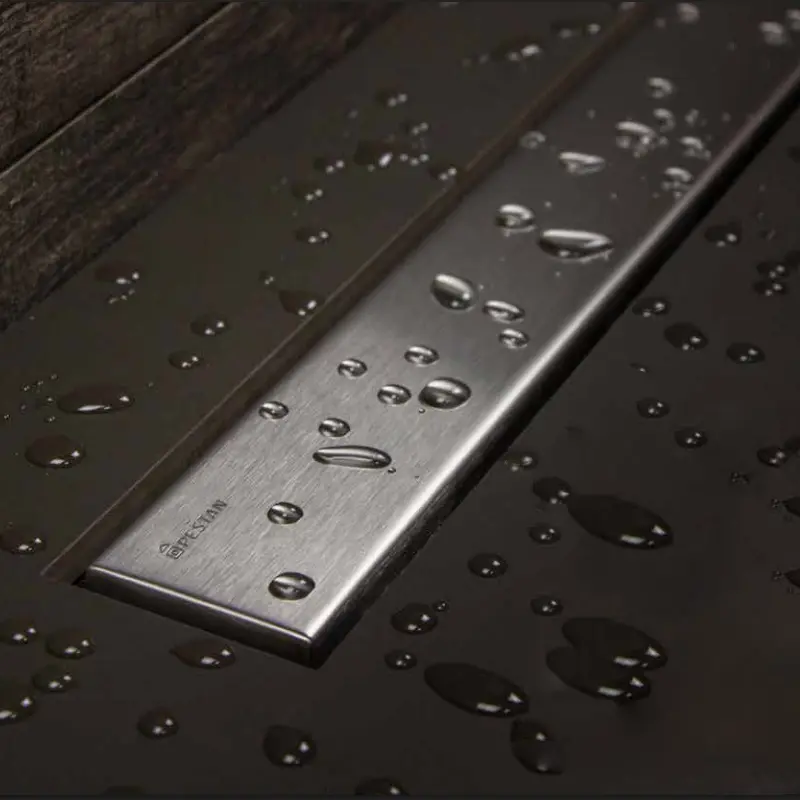

Strana od nerđajućeg čelika

Druga strana završnog elementa koristi se kao vidljiva metalna površina. Može se kombinovati sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili tragovi vode, kamenac i sapunica.

Nerđajući čelik AISI 304

Završni element izrađen je od nerđajućeg čelika AISI 304 i pripada klasi opterećenja K3. Ovakva konstrukcija namenjena je pešačkim sanitarnim površinama i redovnoj upotrebi u tuš prostoru.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu završnu konstrukciju
• higijensku površinu
• jednostavno čišćenje
• uklanjanje naslaga kamenca
• uklapanje sa metalnom kupatilskom opremom
• primenu u mokrim prostorima
• dugotrajnu upotrebu uz pravilno održavanje

Za čišćenje treba koristiti mlaku vodu, meku krpu i blago pH neutralno sredstvo.

Telo kanalice od polipropilena

Telo i odvodna baza izrađeni su od polipropilena, dok je nosač završnog elementa izrađen od ABS plastike. Kanalica ima jedan horizontalni priključak DN 50 i nema dodatne bočne ulaze.

Polimerna konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje komponenti
• manju ukupnu masu proizvoda
• jednostavnije pozicioniranje
• stabilno oslanjanje završnog elementa
• pristup unutrašnjim delovima
• jednostavnije održavanje
• povezivanje sa kanalizacionom cevi

Telo kanalice mora biti pravilno oslonjeno, nivelisano i učvršćeno pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Confluo Frameless Line kanalice iznosi 62 mm. Ova mera odnosi se na osnovnu konstrukciju proizvoda, dok ukupna potrebna dubina zavisi od položaja kanalizacione cevi i svih završnih slojeva poda.

Prilikom proračuna potrebno je uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• sifonsku bazu
• nivelacione elemente
• debljinu košuljice
• hidroizolacioni sistem
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna ugradna visina od 62 mm ne predstavlja ukupnu visinu kompletne podne konstrukcije.

Horizontalni odvod DN 50

Peštan Confluo Frameless Line ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50.

Pre zatvaranja poda potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• brzinu odvodnjavanja

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica preporučuje se testiranje kompletnog odvodnog sistema.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 l/s.

Stvarni kapacitet ugrađenog sistema zavisi od:

• pravilne montaže
• pada poda prema kanalici
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Njegova funkcija je sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće sifonske baze
• pravilnog položaja unutrašnjih delova
• nepropusnosti odvodnog sistema

Kod tuševa koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Rotirajuća baza od 360°

Frameless Line ima rotirajuću sifonsku bazu sa horizontalnim izlazom DN 50. Mogućnost rotacije za 360° olakšava usmeravanje priključka prema položaju kanalizacione cevi.

Rotirajuća baza olakšava:

• prilagođavanje pravcu odvoda
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja položaja potrebno je proveriti stabilnost baze i nepropusnost svih spojeva.

Visinski podesiv reducir

Kanalica ima visinski podesiv reducir koji omogućava usklađivanje završnog elementa sa visinom košuljice, lepka i podnih pločica.

Podešavanje omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje debljini lepka
• korekciju visine pre završnih radova
• precizno formiranje pada
• stabilno oslanjanje završnog elementa

Visinu treba podesiti pre završetka hidroizolacionih i keramičarskih radova.

Rešetka za dlake

U unutrašnjosti kanalice nalazi se uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Dostupni podaci o sadržaju kompleta potvrđuju da proizvod obuhvata sifonske komponente, reducir sa zaptivkom i rešetku za nečistoće.

Ugradnja uz zid ili unutar tuš prostora

Kanalica dužine 30 cm može se postaviti neposredno uz zid ili unutar površine za tuširanje.

Kod ugradnje potrebno je uskladiti:

• položaj kanalice
• razmak od zida
• položaj tuš pregrade
• pravac pada poda
• raspored podnih pločica
• položaj fuga
• završni nivo rešetke
• hidroizolaciju oko kanalice
• pristup unutrašnjim komponentama

Završni element mora ostati uklonjiv nakon završetka građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Održavanje kanalice

Za očuvanje protoka potrebno je redovno održavati završni element, rešetku za dlake, unutrašnjost kanalice i sifonsku bazu.

Preporučeni postupak:

• ukloniti završni element
• izvaditi rešetku za dlake
• ukloniti kosu i nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodu
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Metalni deo ne treba čistiti čeličnom vunom, abrazivnim sunđerima, jakim kiselinama ili agresivnim sredstvima na bazi hlora.

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Frameless Line kanalicu
• telo kanalice nominalne dužine 300 mm
• reverzibilni završni element 2u1
• stranu od nerđajućeg čelika
• stranu za postavljanje podne pločice
• nosač završnog elementa od ABS plastike
• telo i sifonsku bazu od polipropilena
• horizontalni priključak DN 50
• visinski podesiv reducir
• vodeni zatvarač
• rešetku za dlake
• nivelacione elemente
• funkcionalne komponente potrebne za montažu

Tehnička dokumentacija potvrđuje telo od polipropilena, ABS nosač, horizontalni priključak DN 50, visinski podesiv reducir, vodeni zatvarač i Frameless završni element.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• hidroizolacioni materijal
• hidroizolacione trake
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
