Opis

Peštan Confluo Premium Line 2u1 tuš kanalica 30 cm 13100001

Kompaktna linijska kanalica za manji tuš prostor

Peštan Confluo Premium Line 13100001 je kompletna tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Postavlja se unutar podne konstrukcije, dok završna rešetka ostaje poravnata sa nivoom podnih pločica.

Model ima nominalnu dužinu od 300 mm, odnosno 30 cm. Reč je o najkraćoj varijanti u ovoj grupi Premium Line kanalica, pogodnoj za manja kupatila, uske tuš niše, gostinske toalete sa tušem, apartmane i prostore u kojima nije moguće postaviti duži linijski odvod.

Šifra 13100001 potvrđena je za Peštan Confluo Premium Line model dužine 300 mm. Proizvod zadržava osnovne funkcionalne karakteristike serije: 2u1 završni sistem, minimalnu ugradnu visinu od 52 mm, horizontalni priključak DN 50 i protok do 48 l/min.

Nominalna dužina 300 mm

Nominalna dužina završne odvodne linije iznosi 300 mm, odnosno 30 cm. Kompaktna mera omogućava postavljanje kanalice u tuš zonama ograničene širine ili na mestu na kojem raspored instalacija, zidova i sanitarne opreme ne dozvoljava upotrebu dužeg modela.

Pre pripreme otvora za ugradnju potrebno je proveriti:

• stvarne spoljne dimenzije kompletnog tela
• širinu i dubinu tuš prostora
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 30 cm odnosi se na oznaku modela i završnu odvodnu zonu. Ukupna konstrukciona mera sa bočnim delovima i montažnim elementima može biti veća, pa otvor u podu treba pripremiti prema tehničkom crtežu i stvarnim merama proizvoda.

Reverzibilna rešetka 2u1

Confluo Premium Line koristi reverzibilni završni element 2u1. Ista rešetka može se postaviti na dva načina:

• sa vidljivom površinom od nerđajućeg čelika
• sa stranom namenjenom za postavljanje podne pločice

Korišćenjem metalne strane dobija se jasno definisana odvodna linija od nerđajućeg čelika. Okretanjem rešetke dobija se nosač u koji se postavlja precizno isečen komad podne keramike.

Peštan Premium Line serija zvanično je opisana kao 2u1 sistem koji omogućava korišćenje rešetke od nerđajućeg čelika ili završnog elementa sa pločicom odnosno staklenim umetkom.

Strana za postavljanje podne pločice

Kada se koristi strana predviđena za keramički umetak, u nosač se postavlja odgovarajući komad podne pločice. Na taj način vidljiva površina kanalice prati dezen ostatka poda, dok voda ulazi kroz proreze uz ivice završnog elementa.

Prilikom pripreme keramičkog umetka potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu pločice
• debljinu keramike
• debljinu sloja lepka
• završnu visinu umetka
• pravac šare na pločici
• položaj fuga
• širinu odvodnih proreza
• mogućnost uklanjanja završnog elementa

Podna pločica ne sme zatvoriti prostore kroz koje voda ulazi u telo kanalice. Završni element mora ostati uklonjiv kako bi se omogućili čišćenje rešetke za dlake i pristup sifonskim komponentama.

Vidljiva strana od nerđajućeg čelika

Druga strana reverzibilnog završnog elementa koristi se kao vidljiva metalna rešetka. Površina od nerđajućeg čelika može se uklopiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Nerđajući čelik prilagođen je korišćenju u mokrim sanitarnim prostorima. Površinu treba redovno čistiti od kamenca, sapunice i tragova osušene vode.

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo. Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline i agresivna sredstva sa visokim sadržajem hlora.

Telo kanalice od polipropilena

Telo Confluo Premium Line kanalice izrađeno je od polipropilena, dok je nosač završne rešetke izrađen od ABS plastike. Sistem nema dodatne bočne ulaze i koristi jedan horizontalni priključak DN 50.

Polimerna konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje odvodnih kanala
• manju masu proizvoda
• lakše pozicioniranje tokom montaže
• stabilno povezivanje komponenti
• pristup unutrašnjim delovima
• jednostavnije redovno održavanje
• povezivanje sa kanalizacionom cevi DN 50

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice i ostalih podnih slojeva.

Minimalna ugradna visina 52 mm

Peštan Confluo Premium Line 13100001 ima minimalnu ugradnu visinu od 52 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu samog odvodnog sistema, a ne ukupnu visinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi DN 50
• potreban pad odvodne instalacije
• visinu sifonske baze
• nivelacione oslonce
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina od 52 mm ne predstavlja ukupnu visinu svih slojeva poda. Takođe ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad prema glavnoj odvodnoj instalaciji.

Primena tokom renoviranja kupatila

Mala minimalna ugradna visina omogućava korišćenje kanalice i u kupatilima u kojima je raspoloživa dubina poda ograničena. To je posebno značajno tokom renoviranja, kada nije uvek moguće znatno podizati završni nivo poda.

Pre izbora i montaže potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• raspoloživu dubinu podne konstrukcije
• mogućnost izvođenja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene pregrade
• debljinu podne keramike
• prostor za hidroizolacioni sistem
• pristup sifonskom delu radi održavanja

Položaj kanalice i odvodne cevi treba definisati pre izvođenja košuljice, hidroizolacije i keramičarskih radova.

Horizontalni odvod DN 50

Peštan Confluo Premium Line ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50. Kanalica nema dodatne bočne ulaze.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• brzinu odvodnjavanja

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica potrebno je testirati kompletan odvodni sistem puštanjem dovoljne količine vode.

Maksimalni protok do 48 l/min

Maksimalni deklarisani kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Stvarni protok ugrađene kanalice zavisi od:

• pravilne montaže
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće ulaznih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov ukupan protok i uporediti ga sa kapacitetom kanalice i kanalizacione instalacije.

Sifonska baza i vodeni zatvarač

Sifonska baza usmerava prikupljenu vodu prema horizontalnom priključku DN 50. Unutar sifonskog sistema formira se vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije prema kupatilu.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode u sifonu
• redovnog korišćenja tuša
• čistoće unutrašnjih elemenata
• pravilnog položaja baze
• nepropusnosti odvodne instalacije

Kod tuš prostora koji se duže ne koriste voda u sifonu može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Visinski podesiv reducir

Visinski podesiv reducir omogućava usklađivanje završnog elementa sa visinom košuljice, slojem lepka i debljinom podne keramike.

Sistem podešavanja omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje različitim debljinama pločica
• prilagođavanje sloju lepka
• korekciju visine pre završnih radova
• pravilno formiranje pada
• stabilno oslanjanje završnog elementa

Podešavanje treba završiti pre postavljanja završne podne obloge i fugovanja prostora oko kanalice.

Nivelacioni oslonci

Kanalica se isporučuje sa osloncima koji služe za podešavanje visine i stabilno pozicioniranje tela pre izvođenja košuljice. Dostupne specifikacije za šifru 13100001 navode nogare, sifon, rešetku i montažni pribor u sadržaju kompleta.

Nivelacioni oslonci omogućavaju:

• podešavanje visine kanalice
• uzdužno poravnanje
• korekciju položaja
• stabilizaciju tela
• usklađivanje sa završnim nivoom poda
• precizno postavljanje u odnosu na zid

Nakon nivelisanja kanalicu treba učvrstiti kako tokom izvođenja košuljice i drugih podnih slojeva ne bi došlo do pomeranja.

Ugradnja uz zid

Kanalica dužine 30 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakvog načina ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup unutrašnjim komponentama

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Peštan Confluo Premium Line 300 može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice izvode se sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• format podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi čišćenja

Završni element mora ostati uklonjiv nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Confluo Premium Line 13100001 isporučuje se sa priborom za montažu i povezivanje kanalice sa hidroizolacionim sistemom. Dostupne specifikacije navode hidroizolacionu traku i montažne elemente kao deo kompleta.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pribor koji se dobija uz kanalicu ne zamenjuje kompletan hidroizolacioni sistem poda i zidova.

Pravilan pad poda

Pod tuš prostora mora imati odgovarajući pad kako bi se voda bez zadržavanja usmeravala prema odvodnoj liniji.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može izazvati zadržavanje vode i kada kanalica i kanalizaciona cev imaju dovoljan kapacitet.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka namenjena zadržavanju kose i krupnijih nečistoća pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvodne instalacije.

Održavanje završnog elementa

Završnu rešetku od nerđajućeg čelika treba redovno čistiti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak održavanja:

• ukloniti završni element
• isprati ga mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu rešetke
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti završni element

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, agresivne kiseline ili sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je periodično očistiti telo kanalice, rešetku za dlake i dostupne sifonske komponente.

Preporučeni postupak:

• ukloniti završni element
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje rizik od usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

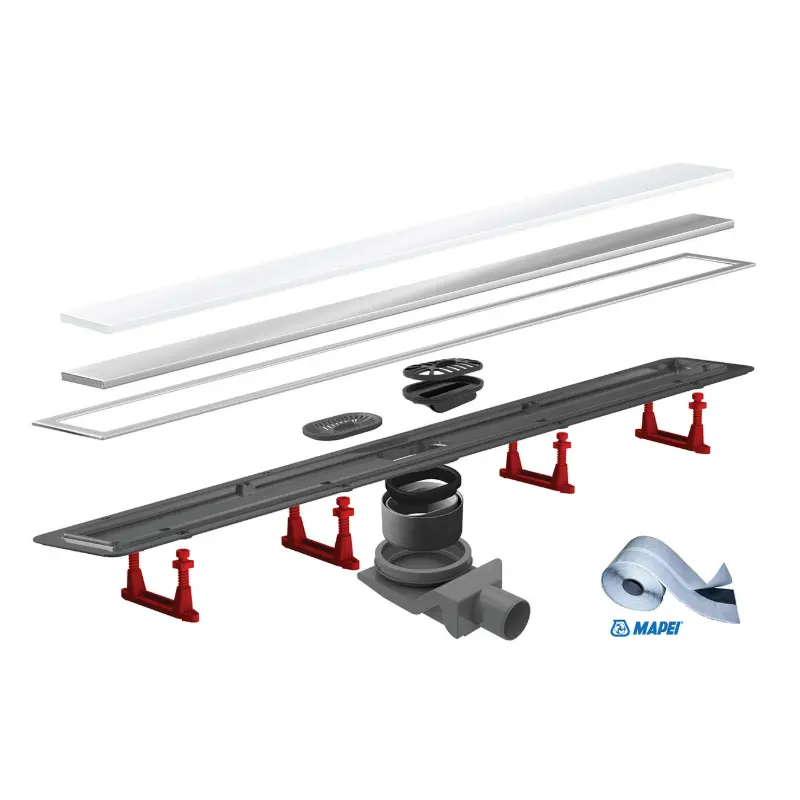

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Line kanalicu
• telo kanalice nominalne dužine 300 mm
• reverzibilni završni element 2u1
• stranu od nerđajućeg čelika
• stranu za postavljanje podne pločice
• nosač završnog elementa
• sifonsku bazu
• horizontalni priključak DN 50
• visinski podesiv reducir
• adapter i zaptivne elemente
• rešetku za dlake i nečistoće
• nivelacione oslonce
• pribor za povezivanje sa hidroizolacijom
• montažne komponente
• alat za uklanjanje završnog elementa
• zaštitne elemente za vreme montaže

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podnu pločicu za završni element
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
