Opis

Peštan Confluo Premium Line 2u1 tuš kanalica 45 cm 13100002

Kompaktna linijska kanalica za tuš prostor

Peštan Confluo Premium Line 13100002 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završni element ostaje poravnat sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 450 mm, odnosno 45 cm. Kompaktna dimenzija odgovara manjim kupatilima, užim tuš nišama, gostinskim kupatilima, apartmanima i drugim prostorima u kojima kanalica veće dužine ne može pravilno da se pozicionira.

Šifra 13100002 označava Peštan Confluo Premium Line 450. Proizvođačka dokumentacija za ovu šifru navodi masu proizvoda od približno 1,947 kg i dimenzije pakovanja od približno 674 × 170 × 130 mm.

Nominalna dužina 450 mm

Nominalna dužina završne odvodne linije iznosi 450 mm, odnosno 45 cm. Ova mera omogućava postavljanje linijskog odvoda u tuš prostorima ograničene širine, bez potrebe da kanalica prati celu dužinu zida ili staklene pregrade.

Pre pripreme mesta za montažu potrebno je proveriti:

• stvarne spoljne dimenzije kompletnog tela
• širinu tuš prostora
• položaj zida
• položaj staklene pregrade
• smer kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• raspoloživi prostor za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 45 cm odnosi se na model kanalice. Ukupna konstrukciona dužina sa prirubnicama, nosačima i priključnim elementima može biti veća, pa otvor u podu treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama proizvoda.

Reverzibilni završni element 2u1

Confluo Premium Line koristi reverzibilni završni element 2u1. Isti završni deo može se koristiti na dva načina:

• sa vidljivom površinom od nerđajućeg čelika
• sa stranom namenjenom za postavljanje podne pločice

Kada je metalna strana okrenuta nagore, kanalica formira vidljivu linearnu površinu od nerđajućeg čelika. Okretanjem završnog elementa dobija se nosač u koji se postavlja precizno isečen komad podne keramike.

Takva konstrukcija omogućava izbor između izraženije metalne odvodne linije i diskretnijeg izgleda koji prati dezen okolnih pločica. Sistem 2u1 i mogućnost postavljanja keramike u rešetku potvrđeni su za model 13100002.

Strana za postavljanje podne pločice

Kada se koristi strana predviđena za oblaganje, u završni nosač postavlja se odgovarajući komad podne pločice.

Prilikom pripreme keramičkog umetka potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu pločice
• debljinu keramike
• debljinu lepka
• završnu visinu umetka
• smer šare na pločici
• položaj fuga
• bočne odvodne proreze
• mogućnost uklanjanja završnog elementa

Pločica ne sme zatvoriti prostor kroz koji voda ulazi u telo kanalice. Završni element mora ostati uklonjiv radi pristupa rešetki za dlake, unutrašnjem kanalu i sifonskoj bazi.

Strana od nerđajućeg čelika

Druga strana završnog elementa koristi se kao vidljiva metalna površina. Završna obrada od nerđajućeg čelika može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Rešetka od nerđajućeg čelika AISI 304

Završni metalni element izrađen je od nerđajućeg čelika AISI 304. Rešetka pripada klasi opterećenja K3 i predviđena je za opterećenje do 300 kg kada je kanalica pravilno ugrađena i potpuno oslonjena.

Nerđajući čelik omogućava:

• otpornost na vlagu
• stabilnu završnu konstrukciju
• jednostavno redovno održavanje
• uklanjanje kamenca i sapunice
• uklapanje sa metalnom kupatilskom opremom
• primenu u mokrim sanitarnim prostorima

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili sredstva sa visokim sadržajem hlora.

Telo kanalice od polipropilena

Telo Confluo Premium Line kanalice izrađeno je od polipropilena, dok je nosač završne rešetke izrađen od ABS plastike. Kanalica nema dodatne bočne ulaze i koristi jedan horizontalni odvodni priključak DN 50.

Polimerna konstrukcija doprinosi:

• otpornosti na vlagu
• preciznom oblikovanju odvodnih kanala
• manjoj ukupnoj masi proizvoda
• jednostavnijem pozicioniranju
• stabilnom povezivanju komponenti
• pristupu unutrašnjim delovima
• jednostavnijem redovnom održavanju

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 52 mm

Peštan Confluo Premium Line 13100002 ima minimalnu ugradnu visinu od 52 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice i sifonske baze, a ne ukupnu visinu završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi DN 50
• potreban pad odvodne instalacije
• visinu sifonske baze
• nivelacione oslonce
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podne keramike
• pad poda prema kanalici

Minimalna ugradna visina od 52 mm ne predstavlja ukupnu visinu svih podnih slojeva i ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad instalacije.

Primena prilikom renoviranja kupatila

Niska konstrukcija omogućava primenu kanalice u kupatilima u kojima je raspoloživa dubina poda ograničena. To je naročito značajno tokom renoviranja, kada nije uvek moguće znatno podizati završni nivo poda.

Pre izbora proizvoda potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• raspoloživu dubinu podne konstrukcije
• mogućnost izvođenja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• debljinu podne keramike
• prostor za hidroizolacioni sistem
• pristup sifonskom delu radi održavanja

Položaj kanalice i odvodne cevi treba definisati pre izvođenja košuljice, hidroizolacije i keramičarskih radova.

Horizontalni odvod DN 50

Peštan Confluo Premium Line ima horizontalnu sifonsku bazu sa odvodnim priključkom nominalnog prečnika DN 50.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• smer odvodne instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• brzinu odvodnjavanja

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica potrebno je testirati kompletan sistem puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi. Deklarisana vrednost navedena je u skladu sa standardom EN 1253.

Stvarni protok ugrađene kanalice zavisi od:

• pravilne montaže
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Samočisteća S sifonska baza

Confluo Premium Line koristi S sifonsku bazu koja usmerava vodu prema horizontalnom priključku i omogućava minimalnu ugradnu visinu od 52 mm.

Sifonska baza doprinosi:

• pravilnom usmeravanju vode
• formiranju vodenog zatvarača
• zaštiti od kanalizacionih mirisa
• kompaktnoj podnoj konstrukciji
• smanjenom zadržavanju nečistoća
• jednostavnijem održavanju
• povezivanju sa odvodom DN 50

Samočisteća konstrukcija smanjuje zadržavanje naslaga, ali ne uklanja potrebu za periodičnim čišćenjem rešetke za dlake i dostupnih unutrašnjih delova.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, čime se horizontalni priključak može usmeriti prema stvarnom položaju kanalizacione cevi.

Rotirajuća konstrukcija olakšava:

• prilagođavanje smeru odvoda
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• ugradnju kanalice uz zid
• ugradnju unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja baze potrebno je proveriti stabilnost i nepropusnost svih spojeva.

Vodeni zatvarač visine približno 30 mm

Sifonska baza formira vodeni zatvarač visine približno 30 mm, čija je funkcija da spreči prolazak neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih elemenata
• pravilnog položaja sifonske baze
• nepropusnosti odvodne instalacije

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Visinski podesiv reducir i nivelacioni oslonci

Visinski podesiv reducir i nivelacioni oslonci omogućavaju usklađivanje tela kanalice i završnog elementa sa visinom košuljice, lepka i podnih pločica.

Sistem podešavanja omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje sloju lepka
• uzdužno nivelisanje kanalice
• korekciju položaja
• stabilizaciju tela pre izvođenja košuljice
• precizno formiranje pada poda

Nakon podešavanja kanalicu treba učvrstiti kako tokom izvođenja podnih slojeva ne bi došlo do pomeranja.

Ugradnja uz zid ili unutar tuš prostora

Kanalica dužine 45 cm može se postaviti neposredno uz zid ili unutar površine za tuširanje.

Kod ugradnje uz zid pod se najčešće izvodi sa padom u jednom pravcu prema kanalici. Kod ugradnje unutar tuš prostora potrebno je formirati pad sa jedne ili više strana, u zavisnosti od rasporeda keramike.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• položaj staklene pregrade
• spoj zida i poda
• raspored podnih pločica
• položaj fuga
• smer pada poda
• završni nivo rešetke
• mogućnost uklanjanja završnog elementa

Završni element mora ostati dostupan radi čišćenja i održavanja.

Hidroizolacija tuš prostora

Kanalica se isporučuje sa pripadajućim priborom i elementima za povezivanje sa hidroizolacionim sistemom. Dostupne specifikacije za model 13100002 navode kompletan pribor i set za hidroizolaciju.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pribor koji dolazi uz kanalicu ne zamenjuje kompletan hidroizolacioni sistem poda i zidova.

Rešetka za dlake i održavanje

U unutrašnjosti kanalice nalazi se uklonjiva rešetka koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Preporučeni postupak održavanja:

• ukloniti završni element
• izvaditi rešetku za dlake
• ukloniti nakupljenu kosu i nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

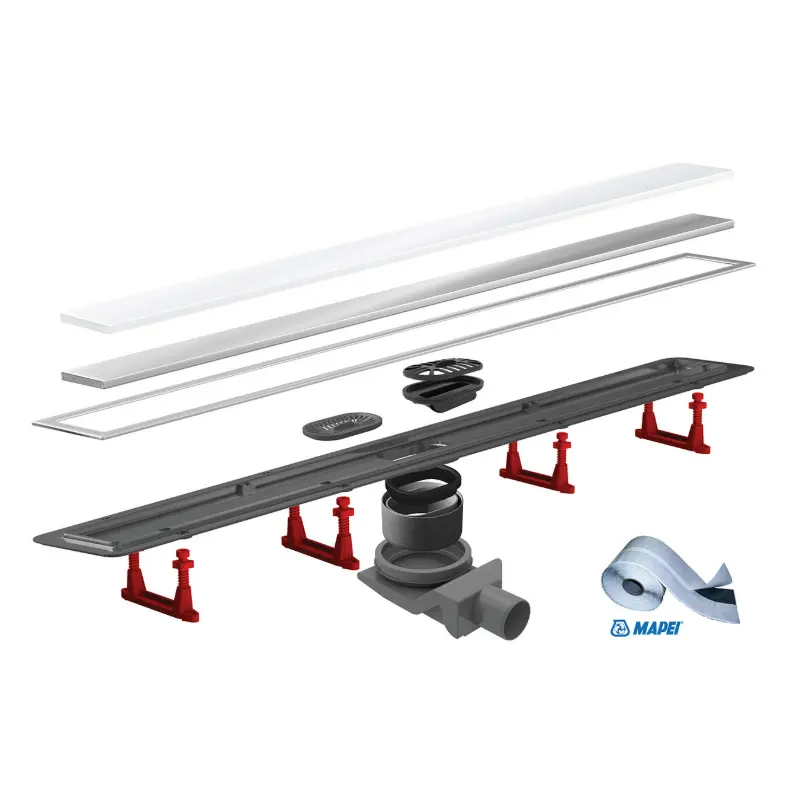

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Line kanalicu
• telo kanalice nominalne dužine 450 mm
• reverzibilni završni element 2u1
• stranu od nerđajućeg čelika
• stranu za postavljanje podne pločice
• nosač završnog elementa
• samočisteću S sifonsku bazu
• horizontalni priključak DN 50
• visinski podesiv reducir
• adapter i zaptivne elemente
• rešetku za dlake i nečistoće
• nivelacione oslonce
• elemente za podešavanje visine i nagiba
• pribor za povezivanje sa hidroizolacijom
• montažne komponente

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podnu pločicu za završni element
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
