Opis

Peštan Confluo Premium Line 2u1 tuš kanalica 65 cm 13100004

Confluo Premium Line kanalica za tuš prostor

Peštan Confluo Premium Line 13100004 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završni element ostaje poravnat sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 650 mm, odnosno 65 cm. Ova dimenzija pogodna je za manje i standardne tuš kabine, uže walk-in tuševe, apartmane, hotelska kupatila i tuš zone u kojima duži linijski odvod nije moguće pravilno pozicionirati.

Šifra 13100004 označava model Peštan Confluo Premium Line 650. Zvanični tehnički podaci proizvođača povezuju ovu šifru sa nominalnom dužinom od 650 mm, težinom od približno 2,466 kg i dimenzijama pakovanja od približno 960 × 170 × 130 mm.

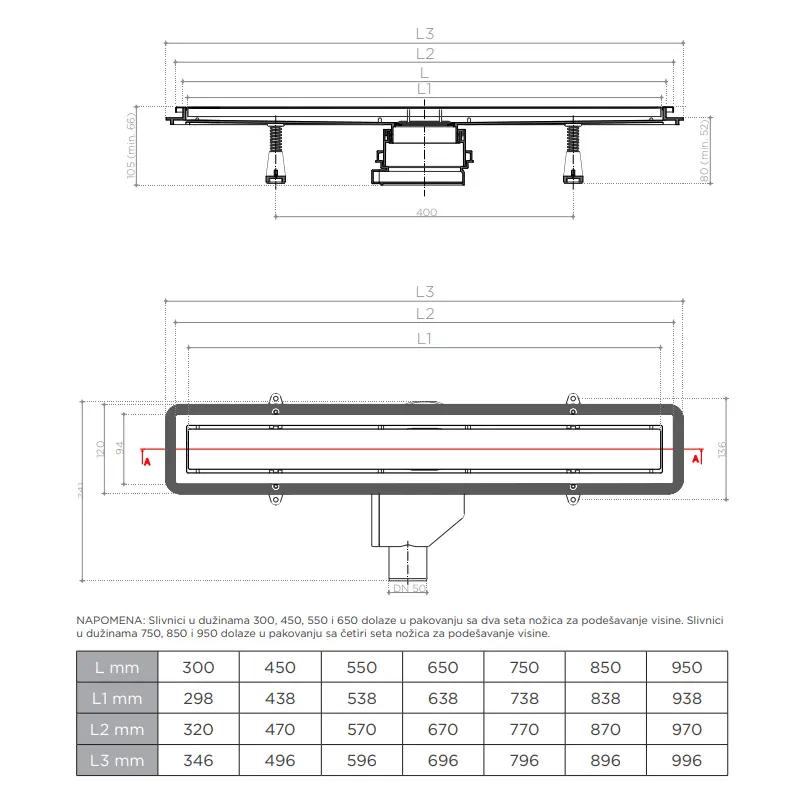

Nominalna dužina 650 mm

Nominalna dužina završne odvodne linije iznosi 650 mm, odnosno 65 cm. Kompaktna dimenzija omogućava postavljanje kanalice u tuš prostorima ograničene širine, bez zauzimanja cele dužine zida ili staklene pregrade.

Pre pripreme mesta za montažu potrebno je proveriti:

• stvarne spoljne dimenzije kompletnog tela
• širinu tuš prostora
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 65 cm odnosi se na oznaku modela. Ukupna konstrukciona dimenzija sa bočnim delovima, prirubnicama i montažnim elementima može biti veća, pa mesto za ugradnju treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama proizvoda.

Reverzibilni završni element 2u1

Confluo Premium Line koristi reverzibilni završni element 2u1. Isti završni deo može se koristiti na dva načina:

• sa vidljivom površinom od nerđajućeg čelika
• sa stranom namenjenom za postavljanje podne pločice

Kada je metalna strana okrenuta nagore, kanalica formira vidljivu linearnu površinu od nerđajućeg čelika. Okretanjem završnog elementa dobija se nosač u koji se postavlja precizno isečen komad podne keramike.

Ovakav sistem omogućava promenu završnog izgleda kanalice bez zamene osnovnog odvodnog tela. Premium Line može se uklopiti kao vidljivi metalni detalj ili kao diskretniji odvod obložen istom pločicom koja se koristi na ostatku poda.

Strana za postavljanje podne pločice

Kada se koristi strana predviđena za oblaganje, u završni nosač postavlja se odgovarajući komad podne pločice.

Prilikom pripreme keramičkog umetka potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu pločice
• debljinu keramike
• debljinu lepka
• završnu visinu umetka
• pravac šare
• položaj fuga
• bočne odvodne proreze
• mogućnost uklanjanja završnog elementa

Pločica ne sme zatvoriti prostore kroz koje voda ulazi u telo kanalice. Završni element mora ostati uklonjiv radi pristupa rešetki za dlake, unutrašnjem kanalu i sifonskoj bazi.

Strana od nerđajućeg čelika

Druga strana završnog elementa koristi se kao vidljiva metalna površina. Završna obrada od nerđajućeg čelika može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• metalnim policama
• kupatilskom galanterijom
• završnim profilima za pločice

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Telo kanalice od polipropilena

Telo Peštan Confluo Premium Line kanalice izrađeno je od polipropilena, dok je nosač završne rešetke izrađen od ABS plastike. Kanalica nema dodatne bočne ulaze i koristi jedan horizontalni izlaz DN 50.

Polimerna konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje odvodnih kanala
• manju ukupnu masu proizvoda
• jednostavnije pozicioniranje
• stabilno povezivanje komponenti
• pristup unutrašnjim delovima
• jednostavnije redovno održavanje
• povezivanje sa kanalizacionom cevi DN 50

Telo kanalice mora biti potpuno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 52 mm

Peštan Confluo Premium Line 13100004 ima minimalnu ugradnu visinu od 52 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice i sifonske baze, a ne ukupnu visinu završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi DN 50
• potreban pad odvodne instalacije
• visinu sifonske baze
• nivelacione oslonce
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podne keramike
• pad poda prema kanalici

Minimalna ugradna visina od 52 mm ne predstavlja ukupnu visinu svih podnih slojeva i ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad instalacije.

Primena prilikom renoviranja kupatila

Mala minimalna ugradna visina olakšava primenu kanalice tokom renoviranja kupatila, naročito kada nije moguće znatno podizati završni nivo poda.

Pre izbora proizvoda potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• raspoloživu dubinu podne konstrukcije
• mogućnost izvođenja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• debljinu podne keramike
• prostor za hidroizolaciju
• pristup sifonskom delu radi održavanja

Položaj kanalice i odvodne cevi treba definisati pre izvođenja košuljice, hidroizolacije i keramičarskih radova.

Horizontalni odvod DN 50

Confluo Premium Line ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50 i nema dodatne bočne ulaze.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• brzinu odvodnjavanja

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica potrebno je testirati kompletan sistem puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi. Deklarisana vrednost navedena je prema standardu EN 1253.

Stvarni protok ugrađene kanalice zavisi od:

• pravilne montaže
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

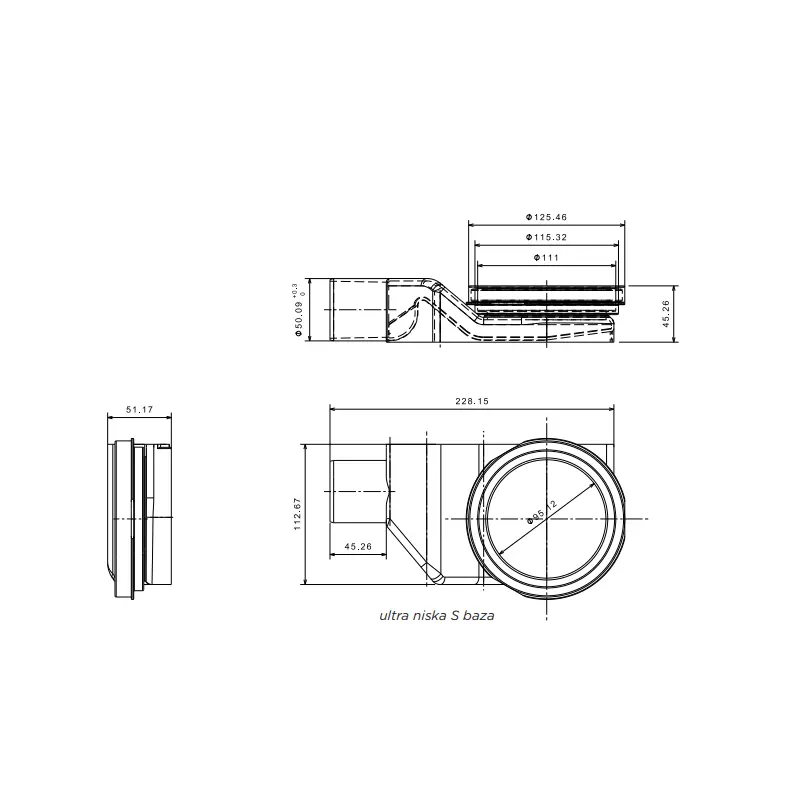

Ultra niska S sifonska baza

Confluo Premium Line koristi ultra nisku S sifonsku bazu koja usmerava vodu prema horizontalnom odvodu i omogućava malu minimalnu ugradnu visinu.

Sifonska baza doprinosi:

• pravilnom usmeravanju vode
• formiranju vodenog zatvarača
• zaštiti od kanalizacionih mirisa
• kompaktnoj podnoj konstrukciji
• smanjenom zadržavanju nečistoća
• jednostavnijem održavanju
• povezivanju sa odvodom DN 50

Konstrukcija sifonske baze ne uklanja potrebu za periodičnim čišćenjem rešetke za dlake i dostupnih unutrašnjih delova.

Vodeni zatvarač

Unutar sifonske baze formira se vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih elemenata
• pravilnog položaja sifonske baze
• nepropusnosti odvodne instalacije

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Visinski podesiv reducir

Kanalica ima visinski podesiv reducir koji omogućava usklađivanje završnog elementa sa visinom košuljice, lepka i podnih pločica.

Podešavanje reducira omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje sloju lepka
• korekciju visine pre završnih radova
• precizno formiranje pada
• stabilno oslanjanje završnog elementa

Podešavanje treba završiti pre postavljanja završne podne obloge.

Nivelacioni oslonci

Kanalica se isporučuje sa osloncima za podešavanje visine i stabilno pozicioniranje tela pre izvođenja košuljice.

Nivelacioni oslonci omogućavaju:

• podešavanje visine kanalice
• uzdužno poravnanje
• korekciju nagiba
• stabilizaciju tela
• usklađivanje sa završnim nivoom poda
• precizno pozicioniranje uz zid

Nakon nivelisanja kanalicu treba učvrstiti kako tokom izvođenja podnih slojeva ne bi došlo do pomeranja.

Klasa opterećenja K3

Završni element pripada klasi opterećenja K3 i predviđen je za pešačke sanitarne površine. Maksimalno deklarisano opterećenje iznosi do približno 300 kg, pod uslovom da je kanalica pravilno ugrađena i potpuno oslonjena.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• spa prostorima
• svlačionicama
• drugim pešačkim sanitarnim zonama

Nosivost kompletnog sistema zavisi od pravilnog oslanjanja tela kanalice, kvaliteta košuljice i pravilne montaže završnog elementa.

Ugradnja uz zid

Kanalica dužine 65 cm može se postaviti neposredno uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup unutrašnjim komponentama

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Peštan Confluo Premium Line može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice izvode se sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Završni element mora ostati uklonjiv nakon završetka građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pribor za povezivanje koji dolazi uz kanalicu ne zamenjuje kompletan hidroizolacioni sistem poda i zidova.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi se voda bez zadržavanja usmeravala prema odvodnoj liniji.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilan pad može dovesti do zadržavanja vode čak i kada kanalica ima dovoljan kapacitet odvoda.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvodne instalacije.

Održavanje završnog elementa

Završni element od nerđajućeg čelika treba redovno čistiti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završni element
• isprati ga mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti završni element

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored završnog elementa potrebno je periodično očistiti telo kanalice, rešetku za dlake i sifonsku bazu.

Preporučeni postupak:

• ukloniti završni element
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

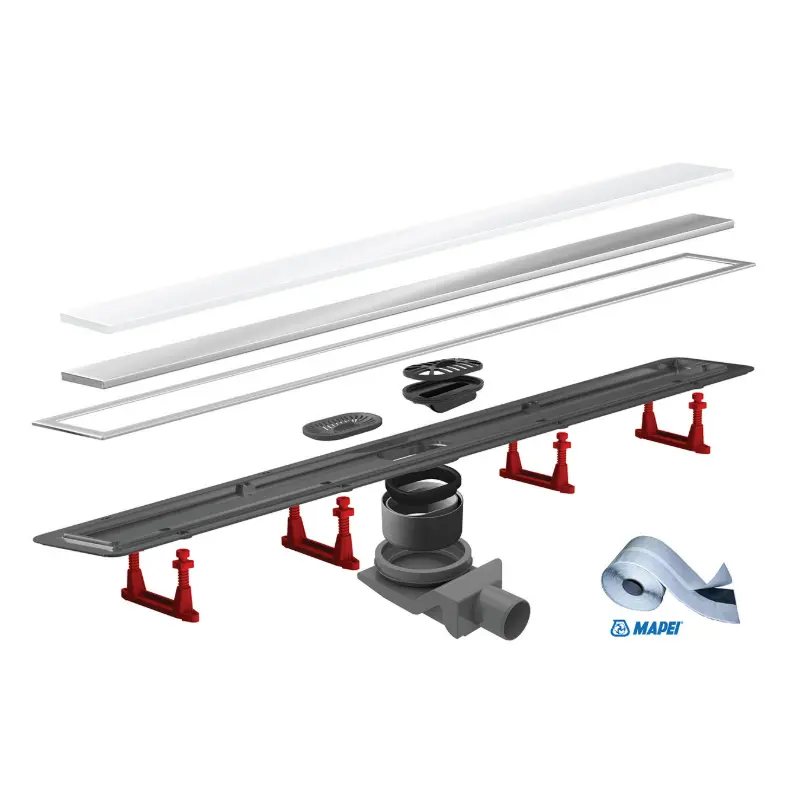

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Line kanalicu
• telo kanalice nominalne dužine 650 mm
• reverzibilni završni element 2u1
• stranu od nerđajućeg čelika
• stranu za postavljanje podne pločice
• nosač završnog elementa
• ultra nisku S sifonsku bazu
• horizontalni priključak DN 50
• visinski podesiv reducir
• adapter i zaptivne elemente
• rešetku za dlake i nečistoće
• nivelacione oslonce
• elemente za podešavanje visine i nagiba
• pribor za povezivanje sa hidroizolacijom
• montažne komponente

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
