Opis

Peštan Confluo Premium Line 2u1 tuš kanalica 85 cm 13100006

Premium Line kanalica za tuš prostor u nivou poda

Peštan Confluo Premium Line 13100006 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završna rešetka ostaje poravnata sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 850 mm, odnosno 85 cm. Ova dimenzija pogodna je za standardne i prostranije tuš kabine, walk-in tuševe, hotelska kupatila, apartmane i druge tuš zone u kojima je potrebna duža linearna odvodna površina.

Šifra 13100006 odgovara Peštan Confluo Premium Line modelu dužine 850 mm. Premium Line serija proizvodi se u više dimenzija i koristi reverzibilni sistem završnog elementa koji omogućava izbor između vidljive inox površine i oblaganja pločicom ili staklom.

Šifra artikla 13100006

Ovaj opis odnosi se na proizvod sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Premium Line
• Šifra artikla: 13100006
• Oznaka modela: Premium Line 850
• Nominalna dužina: 850 mm
• Dužina: 85 cm
• Završni sistem: 2u1
• Minimalna ugradna visina: 52 mm
• Odvodni priključak: DN 50
• Maksimalni protok: do 48 l/min

Tačna veza između šifre 13100006 i dimenzije od 850 mm potvrđena je u prodajnim specifikacijama za ovaj artikal.

Nominalna dužina 850 mm

Nominalna dužina završne odvodne linije iznosi 850 mm, odnosno 85 cm. Ova dimenzija omogućava prihvat vode duž većeg dela tuš prostora i može se uklopiti u veliki broj standardnih tuš zona.

Pre pripreme mesta za montažu potrebno je proveriti:

• stvarne spoljne dimenzije tela kanalice
• ukupnu širinu tuš prostora
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor potreban za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 85 cm odnosi se na oznaku modela. Ukupna konstrukciona mera sa prirubnicama, nosačima i priključnim delovima može biti veća, pa otvor u podu treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama proizvoda.

Reverzibilni završni element 2u1

Confluo Premium Line koristi reverzibilni završni element 2u1. Ista rešetka može se koristiti na dva načina:

• sa vidljivom površinom od nerđajućeg čelika
• sa stranom namenjenom za postavljanje podne pločice ili staklenog umetka

Kada je metalna strana okrenuta nagore, kanalica formira jasno vidljivu linearnu površinu od nerđajućeg čelika. Okretanjem završnog elementa dobija se nosač u koji se postavlja precizno isečen komad podne keramike ili odgovarajući stakleni umetak.

Peštan Premium Line opisuje kao 2u1 sistem, pri čemu isti model može biti korišćen sa prohromskom ili keramika/staklo završnom obradom.

Strana za postavljanje podne pločice

Kada se koristi strana predviđena za oblaganje, u završni element postavlja se odgovarajući komad podne pločice.

Prilikom pripreme keramičkog umetka potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu pločice
• debljinu keramike
• debljinu lepka
• završnu visinu umetka
• pravac šare
• položaj fuga
• odvodne proreze
• mogućnost uklanjanja završnog elementa

Podna pločica ne sme zatvoriti prostor kroz koji voda ulazi u telo kanalice. Završni element mora ostati uklonjiv radi čišćenja rešetke za dlake i pristupa sifonskoj bazi.

Strana od nerđajućeg čelika

Druga strana završnog elementa koristi se kao vidljiva metalna površina. Inox završna obrada može se kombinovati sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Telo kanalice od polipropilena

Tehnička dokumentacija za Confluo Premium Line navodi telo kanalice od polipropilena i nosač rešetke od ABS plastike. Kanalica nema dodatne bočne ulaze i koristi jedan horizontalni priključak DN 50.

Polimerna konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje odvodnih kanala
• manju ukupnu masu proizvoda
• jednostavnije pozicioniranje
• stabilno povezivanje komponenti
• pristup unutrašnjim delovima
• jednostavnije redovno održavanje
• povezivanje sa kanalizacionom cevi DN 50

Telo kanalice mora biti potpuno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 52 mm

Peštan Confluo Premium Line 13100006 ima minimalnu ugradnu visinu od 52 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice i sifonske baze, a ne ukupnu visinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi DN 50
• potreban pad odvodne instalacije
• visinu tela kanalice
• položaj sifonske baze
• nivelacione nogare
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina od 52 mm ne predstavlja ukupnu visinu svih podnih slojeva i ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad instalacije.

Pogodna za renoviranje kupatila

Niska konstrukcija Premium Line kanalice omogućava njenu primenu u kupatilima u kojima je raspoloživa dubina poda ograničena. To je posebno značajno prilikom renoviranja, kada nije uvek moguće znatno podizati završni nivo poda.

Pre izbora i montaže potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• raspoloživu dubinu podne konstrukcije
• mogućnost izvođenja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• debljinu podne keramike
• prostor za hidroizolacioni sistem
• pristup sifonskom delu radi održavanja

Položaj kanalice i odvodne cevi treba definisati pre izvođenja košuljice, hidroizolacije i keramičarskih radova.

Horizontalni odvod DN 50

Peštan Confluo Premium Line ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50 i nema dodatne bočne ulaze.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• brzinu odvodnjavanja

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica potrebno je testirati kompletan sistem puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Stvarni protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Ultra niska S sifonska baza

Confluo Premium Line koristi ultra nisku S sifonsku bazu koja usmerava vodu prema horizontalnom priključku i omogućava minimalnu ugradnu visinu od 52 mm.

Sifonska baza doprinosi:

• pravilnom usmeravanju vode
• formiranju vodenog zatvarača
• zaštiti od kanalizacionih mirisa
• kompaktnoj podnoj konstrukciji
• smanjenom zadržavanju nečistoća
• jednostavnijem održavanju
• povezivanju sa odvodom DN 50

Samočisteća konstrukcija sifonske baze ne uklanja potrebu za periodičnim ručnim čišćenjem dostupnih unutrašnjih komponenti.

Rotirajuća sifonska baza

Sifonska baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema stvarnom položaju kanalizacione cevi.

Rotirajuća konstrukcija omogućava:

• prilagođavanje pravcu odvodne instalacije
• jednostavnije povezivanje sa postojećom cevi
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja položaja baze potrebno je proveriti stabilnost i nepropusnost svih spojeva.

Vodeni zatvarač

Unutar sifonske baze formira se vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih elemenata
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih komponenti
• pravilnog položaja sifonske baze
• nepropusnosti odvodnog sistema

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Visinski podesiv reducir

Kanalica ima reducir koji omogućava podešavanje završnog elementa prema visini košuljice, lepka i podnih pločica.

Visinski podesiv reducir omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje debljini lepka
• korekciju visine pre završnih radova
• precizno formiranje pada
• stabilno oslanjanje završnog elementa

Podešavanje treba završiti pre postavljanja završne podne obloge.

Nivelacioni nogari

Kanalica se isporučuje sa osloncima za podešavanje visine i stabilno pozicioniranje tela pre izvođenja košuljice.

Nivelacioni nogari omogućavaju:

• podešavanje visine kanalice
• uzdužno poravnanje
• korekciju položaja
• stabilizaciju tela kanalice
• usklađivanje sa završnim nivoom poda
• precizno postavljanje uz zid

Nakon nivelisanja kanalicu treba učvrstiti kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Klasa opterećenja K3

Završna rešetka namenjena je pešačkim sanitarnim površinama i pripada klasi opterećenja K3. Uz pravilnu ugradnju i potpuno oslanjanje, kanalica je predviđena za opterećenje do približno 300 kg.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• spa prostorima
• svlačionicama
• drugim pešačkim sanitarnim zonama

Nosivost kompletnog sistema zavisi od pravilnog oslanjanja tela kanalice, kvaliteta košuljice i pravilne montaže završne rešetke.

Ugradnja uz zid

Kanalica dužine 85 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup unutrašnjim komponentama

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Peštan Confluo Premium Line može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice izvode se sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Završni element mora ostati uklonjiv nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Pribor koji se isporučuje sa kanalicom služi za povezivanje tela proizvoda sa okolnim hidroizolacionim slojem.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pribor koji dolazi uz kanalicu ne zamenjuje kompletan hidroizolacioni sistem poda i zidova.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi se voda bez zadržavanja usmeravala prema kanalici.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može dovesti do zadržavanja vode čak i kada kanalica ima dovoljan kapacitet odvoda.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvodne instalacije.

Održavanje završne rešetke

Rešetku od nerđajućeg čelika treba redovno čistiti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završni element
• isprati ga mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti završni element

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored završnog elementa potrebno je periodično očistiti telo kanalice, rešetku za dlake i sifonsku bazu.

Preporučeni postupak:

• ukloniti završni element
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve elemente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

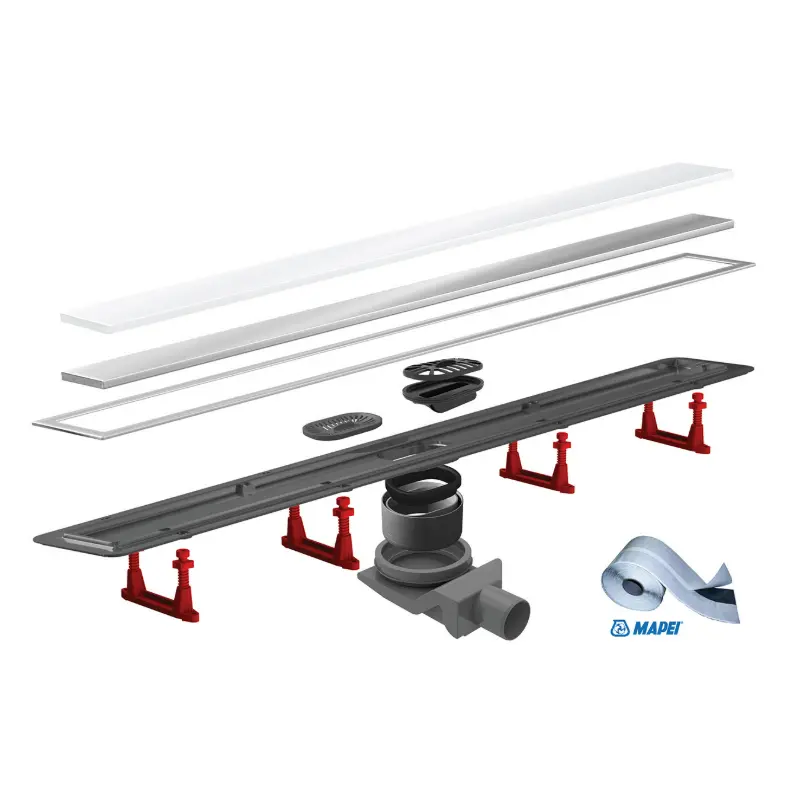

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Line kanalicu
• telo kanalice nominalne dužine 850 mm
• reverzibilni završni element 2u1
• stranu od nerđajućeg čelika
• stranu za postavljanje podne pločice ili stakla
• nosač završne rešetke
• ultra nisku S sifonsku bazu
• horizontalni priključak DN 50
• visinski podesiv reducir
• adapter i zaptivne elemente
• rešetku za dlake i nečistoće
• nivelacione nogare
• elemente za podešavanje visine
• pribor za povezivanje sa hidroizolacijom
• alat za uklanjanje završne rešetke
• montažne komponente
• zaštitni element za vreme ugradnje
• uputstvo za montažu

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice ili stakleni umetak
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
