Peštan Confluo Premium Line 2u1 tuš kanalica 95 cm 13100007

Premium Line kanalica za tuš prostor u nivou poda

Peštan Confluo Premium Line 13100007 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok završna rešetka ostaje poravnata sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 950 mm, odnosno 95 cm. Ova dimenzija pogodna je za standardne i prostranije walk-in tuševe, široke tuš kabine, hotelska kupatila i druge tuš zone u kojima je potrebna duga linearna odvodna površina.

Šifra 13100007 potvrđena je za model Confluo Premium Line 950. Proizvođačka dokumentacija za ovu šifru navodi masu od približno 3,471 kg i dimenzije pakovanja od približno 1280 × 170 × 130 mm.

Nominalna dužina 950 mm

Nominalna dužina završne odvodne linije iznosi 950 mm, odnosno 95 cm. Kanalica ove dužine može prihvatati vodu duž većeg dela širine tuš prostora i omogućava formiranje ravnomernog pada podne površine prema odvodu.

Pre pripreme mesta za montažu potrebno je proveriti:

• stvarne spoljne dimenzije tela kanalice
• ukupnu širinu tuš prostora
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor potreban za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 95 cm odnosi se na oznaku modela. Ukupna spoljna mera sa prirubnicama, nosačima i priključnim delovima može biti veća, pa mesto za ugradnju treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama proizvoda.

Reverzibilna rešetka 2u1

Confluo Premium Line koristi reverzibilni sistem rešetke 2u1. Isti završni element može se koristiti na dva načina:

• sa vidljivom površinom od nerđajućeg čelika
• sa stranom namenjenom za postavljanje podne pločice

Kada je metalna strana okrenuta nagore, kanalica formira jasno vidljivu linearnu površinu od nerđajućeg čelika. Okretanjem završnog elementa dobija se nosač u koji se može postaviti precizno isečen komad podne pločice.

Peštan Premium Line opisuje kao 2u1 sistem koji omogućava završnu obradu nerđajućim čelikom ili pločicom, odnosno staklenim umetkom, u zavisnosti od odabrane varijante rešetke.

Strana za postavljanje podne pločice

Kada se koristi strana predviđena za oblaganje, u završni element postavlja se odgovarajući komad podne keramike.

Prilikom postavljanja potrebno je uskladiti:

• unutrašnje dimenzije nosača
• dužinu i širinu keramičkog umetka
• debljinu pločice
• debljinu lepka
• završnu visinu umetka
• pravac šare
• položaj fuga
• bočne odvodne proreze
• mogućnost uklanjanja završnog elementa

Pločica ne sme zatvoriti prostor kroz koji voda ulazi u telo kanalice. Završni element mora ostati uklonjiv radi pristupa rešetki za dlake i sifonskoj bazi.

Strana od nerđajućeg čelika

Druga strana završnog elementa koristi se kao vidljiva metalna rešetka. Površina od nerđajućeg čelika može se kombinovati sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Metalnu površinu treba redovno ispirati i brisati kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Minimalna ugradna visina 52 mm

Peštan Confluo Premium Line 13100007 ima minimalnu ugradnu visinu od samo 52 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice i sifonske baze, dok ukupna potrebna dubina poda zavisi od položaja odvodne cevi i ostalih slojeva podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi DN 50
• potreban pad odvodne instalacije
• visinu tela kanalice
• položaj sifonske baze
• nivelacione nogare
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina od 52 mm ne predstavlja ukupnu visinu završene podne konstrukcije i ne može nadoknaditi previsoko postavljenu kanalizacionu cev.

Kanalica za renoviranje kupatila

Niska konstrukcija Premium Line kanalice omogućava primenu u kupatilima u kojima je raspoloživa dubina poda ograničena. To je značajno prilikom renoviranja, kada nije uvek moguće znatno podizati završni nivo poda.

Pre izbora proizvoda potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• raspoloživu dubinu podne konstrukcije
• mogućnost postizanja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• debljinu podne keramike
• prostor za hidroizolaciju
• pristup sifonskom delu radi održavanja

Položaj kanalice i odvodne cevi treba definisati pre izvođenja košuljice i keramičarskih radova.

Horizontalni odvod DN 50

Confluo Premium Line ima jedan horizontalni odvodni priključak nominalnog prečnika DN 50. Ovaj prečnik omogućava maksimalni deklarisani protok do 48 l/min kada su kanalica i kanalizaciona instalacija pravilno izvedene.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica potrebno je testirati kompletan sistem puštanjem vode.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Stvarni protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Ultra niska S sifonska baza

Kanalica koristi ultra nisku S sifonsku bazu koja usmerava vodu prema horizontalnom odvodu i omogućava malu minimalnu ugradnu visinu.

Sifonska baza doprinosi:

• pravilnom usmeravanju vode
• formiranju vodenog zatvarača
• sprečavanju prolaska kanalizacionih mirisa
• kompaktnoj podnoj konstrukciji
• smanjenom zadržavanju nečistoća
• lakšem pristupu radi čišćenja
• povezivanju sa odvodom DN 50

Tehnička dokumentacija Premium Line sistema navodi ultra nisku S bazu kao jednu od ključnih komponenti proizvoda.

Rotirajuća sifonska baza

Sifonska baza može se rotirati za 360°, čime se horizontalni izlaz lakše usmerava prema položaju kanalizacione cevi.

Rotirajuća konstrukcija omogućava:

• prilagođavanje pravcu odvodne cevi
• jednostavnije povezivanje sa instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja položaja potrebno je proveriti stabilnost baze i nepropusnost svih spojeva.

Vodeni zatvarač

Unutar sifonske baze formira se vodeni zatvarač koji sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sklapanja sifonskih elemenata
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih komponenti
• pravilnog položaja sifonske baze
• nepropusnosti odvodnog sistema

Kod tuš prostora koji se duže ne koriste voda u sifonu može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

Visinski podesiv reducir

Kanalica ima reducir koji omogućava podešavanje završnog elementa prema visini košuljice, lepka i podnih pločica.

Visinski podesiv reducir omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje debljini lepka
• korekciju visine pre završnih radova
• precizno formiranje pada
• stabilno oslanjanje završnog elementa

Podešavanje treba završiti pre postavljanja završne podne obloge.

Nivelacioni nogari

Kanalica se isporučuje sa osloncima za podešavanje visine i stabilno pozicioniranje tela pre izvođenja košuljice.

Nivelacioni nogari omogućavaju:

• podešavanje ukupne visine kanalice
• uzdužno poravnanje
• korekciju nagiba
• stabilizaciju tela kanalice
• usklađivanje sa završnim nivoom poda
• precizno pozicioniranje uz zid

Nakon nivelisanja kanalicu treba učvrstiti kako tokom izvođenja podnih slojeva ne bi došlo do pomeranja.

Klasa opterećenja K3

Završna rešetka namenjena je pešačkim sanitarnim površinama i pripada klasi opterećenja K3. Dostupne specifikacije za šifru 13100007 navode nosivost rešetke do približno 300 kg uz pravilnu ugradnju i potpuno oslanjanje kanalice.

Kanalica se može koristiti u:

• porodičnim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• spa prostorima
• svlačionicama
• drugim pešačkim sanitarnim zonama

Nosivost kompletnog sistema zavisi i od pravilnog oslanjanja tela kanalice, kvaliteta košuljice i načina ugradnje završne rešetke.

Ugradnja uz zid

Kanalica dužine 95 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup unutrašnjim komponentama

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Peštan Confluo Premium Line može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice izvode se sa padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Završni element mora ostati uklonjiv nakon završetka svih građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda. Dostupne specifikacije za šifru 13100007 navode hidroizolacionu traku i montažne komponente u sadržaju kompleta.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pribor koji dolazi uz kanalicu ne zamenjuje kompletan hidroizolacioni sistem poda i zidova.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi se voda bez zadržavanja usmeravala prema kanalici.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može dovesti do zadržavanja vode čak i kada kanalica ima dovoljan kapacitet odvoda.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Sadržaj kompleta za šifru 13100007 uključuje rešetku za nečistoće, sifonske komponente, adapter sa zaptivkom i oslonce za podešavanje visine.

Održavanje završne rešetke

Rešetku od nerđajućeg čelika treba redovno čistiti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti završni element

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva sa visokim sadržajem hlora.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je periodično očistiti telo kanalice, rešetku za dlake i sifonsku bazu.

Preporučeni postupak:

• ukloniti završni element
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

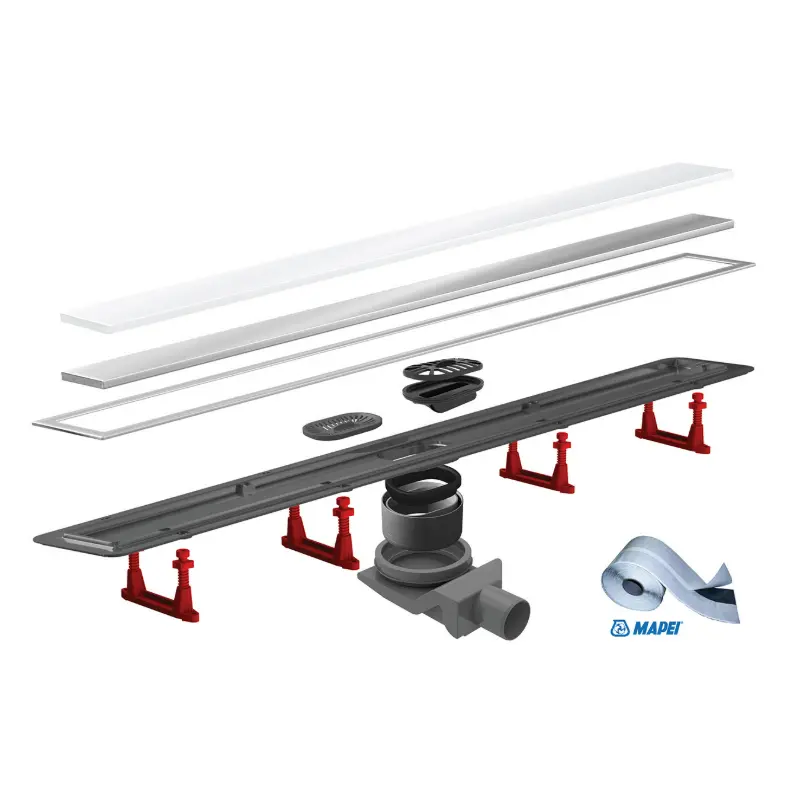

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Line kanalicu
• telo kanalice nominalne dužine 950 mm
• reverzibilni završni element 2u1
• stranu od nerđajućeg čelika
• stranu za postavljanje podne pločice
• nosače završne rešetke
• ultra nisku S sifonsku bazu
• horizontalni priključak DN 50
• visinski podesiv reducir
• adapter sa zaptivnom gumom
• rešetku za dlake i nečistoće
• nivelacione nogare
• set za podešavanje visine
• hidroizolacionu traku
• alat za uklanjanje završne rešetke
• montažne i zaptivne elemente
• zaštitni element za vreme montaže
• uputstvo za ugradnju

Dostupna specifikacija za šifru 13100007 potvrđuje sifon, oslonce za podešavanje visine, adapter sa zaptivkom, filtersku rešetku, završni element, alat za uklanjanje i hidroizolacionu traku.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
