Opis

Peštan Confluo Premium Slim Line tuš kanalica 65 cm 13100033

Linijska kanalica za tuš prostor u nivou poda

Peštan Confluo Premium Slim Line 13100033 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok uska završna rešetka ostaje poravnata sa završnim nivoom podnih pločica.

Model ima nominalnu dužinu od 650 mm, odnosno 65 cm. Ova dimenzija pogodna je za manje i standardne tuš kabine, uže walk-in tuševe, apartmane, hotelska kupatila i tuš zone u kojima duža kanalica ne može pravilno da se pozicionira.

Šifra 13100033 odgovara modelu Confluo Premium Slim Line 650. Zvanični tehnički podaci navode masu proizvoda od približno 1,868 kg i dimenzije pakovanja od približno 960 × 170 × 130 mm.

Nominalna dužina 650 mm

Nominalna dužina kanalice iznosi 650 mm, odnosno 65 cm. Ova mera omogućava formiranje kompaktne linearne odvodne zone bez zauzimanja cele širine tuš prostora.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• stvarne spoljne dimenzije tela kanalice
• širinu tuš prostora
• položaj zida
• položaj staklene tuš pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu keramike
• prostor za sifonsku bazu
• pristup unutrašnjim komponentama

Nominalna mera od 65 cm predstavlja oznaku modela. Ukupna konstrukciona mera sa bočnim nosačima, prirubnicama i priključnim elementima može biti veća, pa se otvor u podu priprema prema tehničkom crtežu i stvarnim merama proizvoda.

Premium Slim Line dizajn

Confluo Premium Slim Line seriju karakteriše uska metalna rešetka koja formira svedenu odvodnu liniju u podu. U poređenju sa klasičnim širokim rešetkama, Slim Line konstrukcija ostavlja manju količinu vidljive metalne površine.

Ovakav dizajn omogućava:

• diskretno uklapanje sa podnim pločicama
• kombinovanje sa velikim formatima keramike
• vizuelno čistu tuš površinu
• postavljanje neposredno uz zid
• postavljanje unutar tuš prostora
• uklapanje sa staklenim tuš pregradama
• podešavanje završne rešetke
• pristup unutrašnjosti radi čišćenja

Peštan Slim Line opisuje kao sistem sa telom od kvalitetne plastike, rešetkom od nerđajućeg čelika, setom za nivelisanje pločica i priborom za povezivanje sa hidroizolacijom.

Uska rešetka od nerđajućeg čelika

Vidljivi završni deo kanalice izrađen je od nerđajućeg čelika. Uska metalna rešetka može se uskladiti sa drugim metalnim elementima u kupatilu, kao što su:

• hromirane slavine
• inox slavine
• usponski tuševi
• tuš ruže
• tuš ručice
• profili tuš kabine
• kupatilska galanterija
• metalne police
• završni profili za pločice

Nerđajući čelik prilagođen je redovnom kontaktu sa vodom i vlagom. Površinu je potrebno redovno čistiti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Telo kanalice od visokokvalitetne plastike

Telo Confluo Premium Slim Line kanalice izrađeno je od visokokvalitetne plastike, dok su reducir, sifonska baza i funkcionalni odvodni elementi izrađeni od odgovarajućih polimernih materijala.

Ovakva konstrukcija omogućava:

• otpornost na vlagu
• precizno oblikovanje odvodnih kanala
• manju ukupnu masu proizvoda
• jednostavnije pozicioniranje
• stabilno povezivanje komponenti
• pristup unutrašnjim elementima
• lakše redovno održavanje
• povezivanje sa kanalizacionom cevi DN 50

Telo kanalice mora biti potpuno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 72 mm

Peštan Confluo Premium Slim Line 13100033 ima minimalnu ugradnu visinu od 72 mm. Ova vrednost predstavlja najnižu konstrukcionu visinu kanalice i sifonske baze, a ne ukupnu visinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi DN 50
• potreban pad kanalizacione instalacije
• visinu sifonske baze
• nivelacione oslonce
• debljinu košuljice
• hidroizolacioni sloj
• sloj lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina od 72 mm ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Primena u novogradnji i renoviranju

Confluo Premium Slim Line kanalica može se ugraditi u novim kupatilima i tokom renoviranja, pod uslovom da postoji dovoljno prostora za telo kanalice, sifonsku bazu i pravilno povezivanje sa kanalizacionom instalacijom.

Pre montaže potrebno je proveriti:

• visinu postojeće odvodne cevi
• raspoloživu dubinu poda
• mogućnost postizanja potrebnog pada
• završni nivo ostatka kupatila
• položaj vrata
• položaj staklene tuš pregrade
• debljinu podne keramike
• prostor potreban za hidroizolaciju
• mogućnost pristupa sifonskom delu

Položaj kanalice treba definisati pre izvođenja košuljice, hidroizolacije i keramičarskih radova.

Horizontalni odvod DN 50

Peštan Confluo Premium Slim Line ima horizontalni odvodni priključak prečnika 50 mm, odnosno DN 50. Tehnička dokumentacija prikazuje izlaz Ø50, ultra nisku S bazu, reducir i nosače završne rešetke kao delove kompletnog sistema.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke

Pre izvođenja košuljice, hidroizolacije i postavljanja pločica preporučuje se testiranje kompletnog sistema vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda Premium Slim Line sistema iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Stvarni protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće završne rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod velikih tuš ruža ili sistema sa više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Ultra niska samočisteća S baza

Confluo Premium Slim Line koristi ultra nisku S sifonsku bazu. Konstrukcija usmerava vodu prema horizontalnom odvodu i smanjuje zadržavanje nečistoća u dostupnom delu sifona.

Samočisteća S baza doprinosi:

• pravilnom usmeravanju vode
• ispiranju unutrašnjih površina
• smanjenom zadržavanju naslaga
• kompaktnoj ugradnoj visini
• lakšem održavanju
• stabilnom radu odvodnog sistema

Samočisteća konstrukcija ne uklanja potrebu za periodičnim ručnim čišćenjem rešetke za dlake i dostupnih unutrašnjih komponenti.

Rotirajuća sifonska baza

Premium Slim Line serija koristi sifonsku bazu koja se može rotirati za 360°, čime se horizontalni priključak može usmeriti prema stvarnom položaju kanalizacione cevi.

Rotirajuća konstrukcija olakšava:

• prilagođavanje pravcu odvoda
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• postavljanje kanalice uz zid
• postavljanje unutar tuš zone
• prilagođavanje uslovima na gradilištu

Nakon podešavanja sifonske baze potrebno je proveriti stabilnost i nepropusnost svih spojeva.

Vodeni zatvarač

Sifonska baza formira vodeni zatvarač čija je funkcija sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije u prostor kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih elemenata
• pravilnog položaja sifonske baze
• nepropusnosti odvodne instalacije

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

ALS sistem za odvod sekundarne vode

Peštan Confluo Premium Slim Line ima ALS sistem namenjen odvođenju sekundarne vode koja može dospeti ispod završnog sloja podnih pločica.

ALS sistem doprinosi:

• odvođenju vode ispod keramike
• smanjenju zadržavanja vlage
• zaštiti prostora oko tela kanalice
• povezivanju sa hidroizolacionim slojem
• pravilnom funkcionisanju mokre zone
• dugotrajnosti pravilno izvedene podne konstrukcije

ALS sistem ne zamenjuje kompletnu hidroizolaciju poda i zidova.

Set za nivelisanje keramike od 5 do 20 mm

Kanalica ima set za nivelisanje keramike u rasponu od 5 do 20 mm. Sistem omogućava prilagođavanje položaja završne rešetke različitim debljinama pločica i sloja lepka.

Set za nivelisanje omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje sloju lepka
• smanjenje visinskih prelaza
• precizno formiranje pada
• uredan spoj kanalice i pločica

Podešavanje treba završiti pre vezivanja lepka i fugovanja završne podne obloge.

Podešavanje visine i položaja rešetke

Premium Slim Line sistem omogućava podešavanje visine i položaja dekorativne rešetke pomoću nosača i vijaka.

Podešavanje olakšava:

• usklađivanje sa debljinom podne keramike
• poravnanje sa završnim nivoom poda
• korekciju bočnog položaja rešetke
• precizno formiranje odvodne linije
• uredan spoj metala i pločica
• lakše završne keramičarske radove

Završna rešetka ne sme biti postavljena iznad nivoa pločica tako da sprečava dotok vode, niti preduboko tako da formira nepotrebno udubljenje.

Dva nogara za podešavanje visine

Peštanova dokumentacija navodi da Slim Line modeli dužine 300, 450, 550 i 650 mm imaju dva nogara za podešavanje visine. Model 13100033 zato koristi dva nivelaciona oslonca za stabilno pozicioniranje tela kanalice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• stabilnost oba oslonca
• položaj kanalice u odnosu na zid
• visinu budućih pločica
• pravac odvodnog priključka
• završni nivo rešetke
• pad poda prema kanalici

Nakon podešavanja kanalicu treba stabilizovati kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Klasa opterećenja K3

Završna rešetka namenjena je pešačkim sanitarnim površinama i pripada klasi opterećenja K3. Kada je kanalica pravilno ugrađena i potpuno oslonjena, sistem je predviđen za opterećenje do približno 300 kg.

Kanalica se može koristiti u:

• porodičnim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• spa prostorima
• svlačionicama
• drugim pešačkim tuš zonama

Nosivost kompletnog sistema zavisi i od pravilnog oslanjanja tela kanalice, kvaliteta košuljice i pravilne montaže završne rešetke.

Ugradnja uz zid

Kanalica dužine 65 cm može se postaviti neposredno uz zid tuš prostora. Kod takve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup unutrašnjim komponentama

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Peštan Confluo Premium Slim Line može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice izvode se sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Završna rešetka mora ostati uklonjiva nakon završetka keramičarskih radova.

Hidroizolacija tuš prostora

Slim Line kanalica isporučuje se sa pripadajućim priborom i setom za povezivanje sa hidroizolacijom. Dostupni podaci o sadržaju kompleta navode i hidroizolacionu traku, montažne elemente i zaštitu za vreme ugradnje.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• zonu sekundarnog odvoda
• sve kritične tačke mokre zone

Pribor koji dolazi uz kanalicu ne zamenjuje kompletan hidroizolacioni sistem poda i zidova.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa pravilnim padom kako bi se voda bez zadržavanja usmeravala prema odvodnoj rešetki.

Prilikom izvođenja pada potrebno je voditi računa o:

• položaju kanalice
• širini i dubini tuš zone
• formatu podnih pločica
• položaju fuga
• završnom nivou rešetke
• ravnomernom usmeravanju vode
• sprečavanju stvaranja udubljenja
• pravilnom spoju pločica i kanalice

Nepravilno izveden pad može dovesti do zadržavanja vode čak i kada kanalica i kanalizaciona instalacija imaju dovoljan kapacitet.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev. Sadržaj kompleta za šifru 13100033 obuhvata rešetku za nečistoće, S sifon, adapter sa zaptivkom, nogare i montažne komponente.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvoda.

Održavanje završne rešetke

Uska rešetka od nerđajućeg čelika treba redovno da se čisti kako bi se uklonili kamenac, sapunica i tragovi osušene vode.

Preporučeni postupak:

• ukloniti završnu rešetku
• isprati je mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti mikrofiber krpom
• pravilno vratiti rešetku

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Održavanje unutrašnjih komponenti

Pored završne rešetke potrebno je periodično očistiti unutrašnji kanal, rešetku za dlake i sifonsku bazu.

Preporučeni postupak:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje rizik od usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

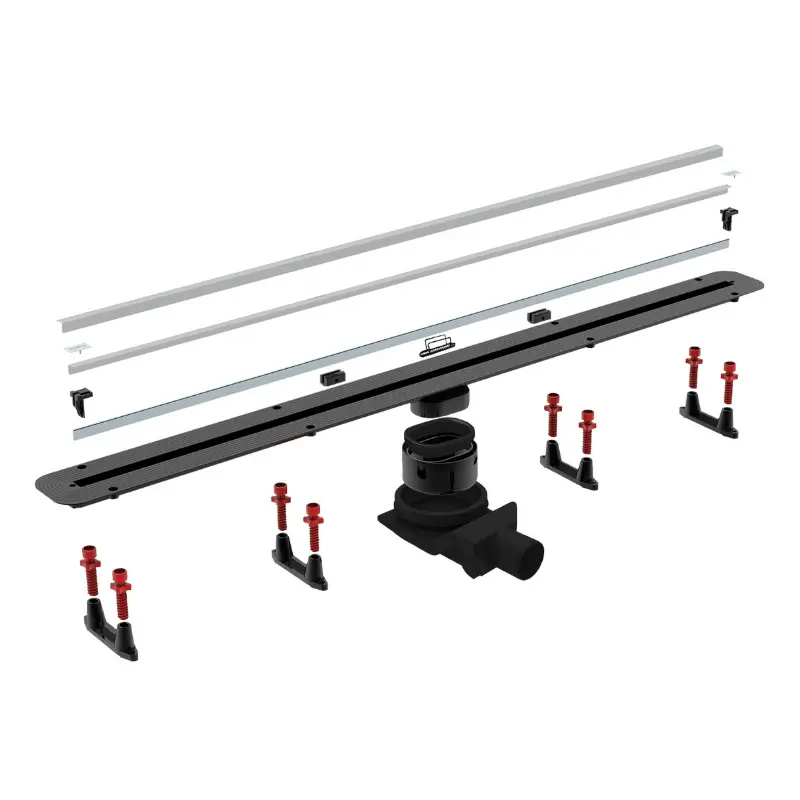

Sadržaj isporuke

Artikal obuhvata:

• Peštan Confluo Premium Slim Line kanalicu
• telo kanalice nominalne dužine 650 mm
• usku rešetku od nerđajućeg čelika
• metalnu dekorativnu ploču
• nosače završne rešetke
• ultra nisku S sifonsku bazu
• horizontalni odvod DN 50
• reducir za linijsku kanalicu
• adapter sa zaptivnom gumom
• rešetku za dlake i nečistoće
• dva nogara za podešavanje visine
• set za podešavanje položaja rešetke
• set za nivelisanje keramike
• ALS sistem za sekundarnu vodu
• pribor za povezivanje sa hidroizolacijom
• alat za uklanjanje završne rešetke
• montažne elemente
• zaštitni element za vreme ugradnje
• uputstvo za montažu

Sadržaj kompleta sa S sifonom, nogarima, adapterom, rešetkom za nečistoće, završnim profilima, držačima, alatom i hidroizolacionom trakom potvrđen je u dostupnoj specifikaciji za šifru 13100033.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
