Peštan Confluo Premium Slim Line tuš kanalica 75 cm 13100034

Linijska kanalica za tuš prostor u nivou poda

Peštan Confluo Premium Slim Line 13100034 je kompletna tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične tuš kade. Ugrađuje se u podnu konstrukciju, dok uska završna rešetka ostaje poravnata sa završnom površinom podnih pločica.

Model ima nominalnu dužinu od 750 mm, odnosno 75 cm. Ova dimenzija odgovara velikom broju standardnih tuš kabina i walk-in tuševa, a kanalica se može postaviti neposredno uz zid ili unutar tuš površine.

Šifra 13100034 odgovara modelu Confluo Premium Slim Line 750. Proizvođačka dokumentacija za ovaj artikal navodi masu od približno 1,935 kg i dimenzije pakovanja od približno 960 × 170 × 130 mm.

Nominalna dužina 750 mm

Nominalna dužina završne odvodne linije iznosi 750 mm, odnosno 75 cm. Ukupna montažna dužina tela sa bočnim delovima može biti veća od nominalne mere, pa se otvor u podu ne priprema samo prema oznaci od 75 cm.

Pre ugradnje potrebno je proveriti:

• stvarne spoljne dimenzije kanalice
• širinu tuš prostora
• položaj zida i staklene pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• završnu visinu poda
• potreban pad prema kanalici
• prostor za sifonsku bazu
• pristup rešetki radi održavanja

Dostupne specifikacije navode montažnu dužinu od približno 796 mm, dok vidljiva završna zona odgovara nominalnoj dužini od 750 mm.

Premium Slim Line dizajn

Confluo Premium Slim Line prepoznatljiv je po uskoj završnoj rešetki koja ostavlja malu količinu vidljive metalne površine. Time se dobija diskretna odvodna linija koja se lako uklapa sa različitim formatima i dezenima keramike.

Slim Line dizajn omogućava:

• svedenu odvodnu liniju
• uklapanje sa savremenim podnim pločicama
• kombinovanje sa većim formatima keramike
• postavljanje uz zid
• postavljanje unutar tuš prostora
• uklapanje sa staklenim tuš pregradama
• podešavanje završne rešetke
• jednostavan pristup radi čišćenja

Proizvod se isporučuje sa rešetkom od nerđajućeg čelika, montažnim priborom, elementima za nivelisanje keramike i priborom za hidroizolaciju.

Rešetka od nerđajućeg čelika

Vidljivi završni deo kanalice izrađen je od nerđajućeg čelika. Uska metalna rešetka može se kombinovati sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Nerđajući čelik prilagođen je korišćenju u mokrim sanitarnim prostorima. Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Ne treba koristiti čeličnu vunu, metalne sunđere, abrazivne praškove, jake kiseline ili agresivna sredstva sa visokim sadržajem hlora.

Minimalna ugradna visina 72 mm

Peštan Confluo Premium Slim Line 13100034 ima minimalnu ugradnu visinu od 72 mm. Dostupne specifikacije navode podešavanje ukupne visine u približnom rasponu od 72 do 112 mm, u zavisnosti od položaja nivelacionih elemenata i završne podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi DN 50
• potreban pad kanalizacione instalacije
• visinu sifonske baze
• položaj nivelacionih nogica
• debljinu košuljice
• hidroizolacioni sloj
• sloj lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina od 72 mm predstavlja najnižu konstrukcionu visinu proizvoda, a ne ukupnu visinu svih podnih slojeva.

Horizontalni odvod DN 50

Kanalica ima horizontalni odvodni priključak nominalnog prečnika DN 50. Rotirajuća odvodna baza omogućava usmeravanje priključka prema položaju kanalizacione cevi.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik odvodne cevi
• smer kanalizacione instalacije
• potreban pad cevi
• pravilno postavljanje zaptivki
• nepropusnost svih spojeva
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja košuljice, hidroizolacije i keramičarskih radova preporučuje se testiranje kompletnog sistema vodom.

Maksimalni protok do 48 l/min

Maksimalni kapacitet odvoda iznosi do 48 litara u minuti, odnosno približno 0,8 litara u sekundi.

Stvarni protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada poda prema odvodu
• prečnika kanalizacione cevi
• pada odvodne instalacije
• čistoće završne rešetke
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti njihov zbirni protok.

Ultra niska samočisteća S baza

Confluo Premium Slim Line koristi ultra nisku S sifonsku bazu. Konstrukcija usmerava vodu prema horizontalnom priključku i smanjuje zadržavanje nečistoća u dostupnom delu sifona.

Samočisteća S baza doprinosi:

• pravilnom usmeravanju vode
• ispiranju unutrašnjih površina
• smanjenom zadržavanju naslaga
• kompaktnoj ugradnoj visini
• lakšem redovnom održavanju
• stabilnom radu odvodnog sistema

Samočisteća konstrukcija ne uklanja potrebu za periodičnim vađenjem rešetke za dlake i ručnim čišćenjem dostupnih komponenti.

Rotacija sifonske baze za 360°

Sifonska baza može se rotirati za 360°, čime se horizontalni izlaz prilagođava stvarnom položaju kanalizacione instalacije.

Rotirajuća konstrukcija omogućava:

• usmeravanje odvoda prema cevi
• lakše povezivanje sa instalacijom
• smanjenje broja dodatnih kolena
• ugradnju kanalice uz zid
• ugradnju unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja baze potrebno je proveriti stabilnost i nepropusnost svih spojeva.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine približno 25 mm. Vodeni stub sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Pravilan rad vodenog zatvarača zavisi od:

• pravilnog sastavljanja sifonskih komponenti
• dovoljne količine vode
• redovnog korišćenja tuša
• čistoće unutrašnjih delova
• pravilnog položaja baze
• nepropusnosti kanalizacione instalacije

Kod tuševa koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremenim puštanjem vode ponovo se formira vodena barijera.

ALS sistem za odvod sekundarne vode

Peštan Confluo Premium Slim Line opremljen je ALS sistemom za odvođenje sekundarne vode koja može dospeti ispod završnog sloja podnih pločica.

ALS sistem doprinosi:

• odvođenju vode ispod keramike
• smanjenju zadržavanja vlage
• zaštiti prostora oko tela kanalice
• povezivanju sa hidroizolacionim slojem
• pravilnom funkcionisanju mokre zone
• dugotrajnosti podne konstrukcije

ALS sistem ne zamenjuje kompletnu hidroizolaciju poda i zidova.

Set za nivelisanje keramike od 5 do 20 mm

Kanalica sadrži set za nivelisanje keramike u rasponu od 5 do 20 mm. Sistem omogućava prilagođavanje položaja završne rešetke različitim debljinama pločica i lepka.

Set za nivelisanje omogućava:

• poravnanje rešetke sa završnim nivoom poda
• prilagođavanje debljini keramike
• prilagođavanje sloju lepka
• smanjenje visinskih prelaza
• precizno formiranje pada
• uredan spoj kanalice i pločica

Podešavanje treba završiti pre vezivanja lepka i fugovanja završne podne obloge.

Klasa opterećenja K3

Rešetka je predviđena za korišćenje na pešačkim sanitarnim površinama. Dostupne specifikacije za model navode dozvoljeno opterećenje do približno 300 kg, uz pravilnu ugradnju i potpuno oslanjanje tela kanalice.

Kanalica je namenjena za:

• porodična kupatila
• apartmane
• hotelska kupatila
• walk-in tuševe
• spa prostore
• svlačionice
• druge pešačke tuš zone

Nosivost kompletnog sistema zavisi i od pravilnog izvođenja košuljice i stabilnog oslanjanja kanalice.

Ugradnja uz zid

Kanalica dužine 75 cm može se postaviti neposredno uz zid tuš prostora. Kod ove vrste montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• udaljenost kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podne keramike
• položaj fuga
• završni nivo rešetke
• pristup unutrašnjim komponentama

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Peštan Confluo Premium Slim Line može se postaviti i unutar površine za tuširanje. U tom slučaju podne pločice se izvode sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Završna rešetka mora ostati uklonjiva nakon završetka keramičarskih radova.

Hidroizolacija tuš prostora

Kanalica se isporučuje sa pripadajućim priborom za povezivanje sa hidroizolacionim sistemom. Peštan navodi kompletan aksesoar i set za hidroizolaciju kao deo Slim Line sistema.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• zonu sekundarnog odvoda
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Rešetka za dlake i nečistoće

U unutrašnjosti kanalice nalazi se uklonjiva rešetka koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti njeno stanje
• vratiti je u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvoda.

Održavanje kanalice

Za održavanje metalne rešetke i unutrašnjih delova preporučuje se:

• ukloniti završnu rešetku
• izvaditi rešetku za dlake
• ukloniti kosu i druge nečistoće
• isprati uklonjive komponente
• očistiti unutrašnjost kanalice
• proveriti prolaz prema odvodnoj cevi
• isprati sistem čistom vodom
• pravilno vratiti sve komponente
• proveriti brzinu odvodnjavanja

Redovno održavanje smanjuje mogućnost usporenog odvoda, začepljenja i pojave neprijatnih mirisa.

Sadržaj isporuke

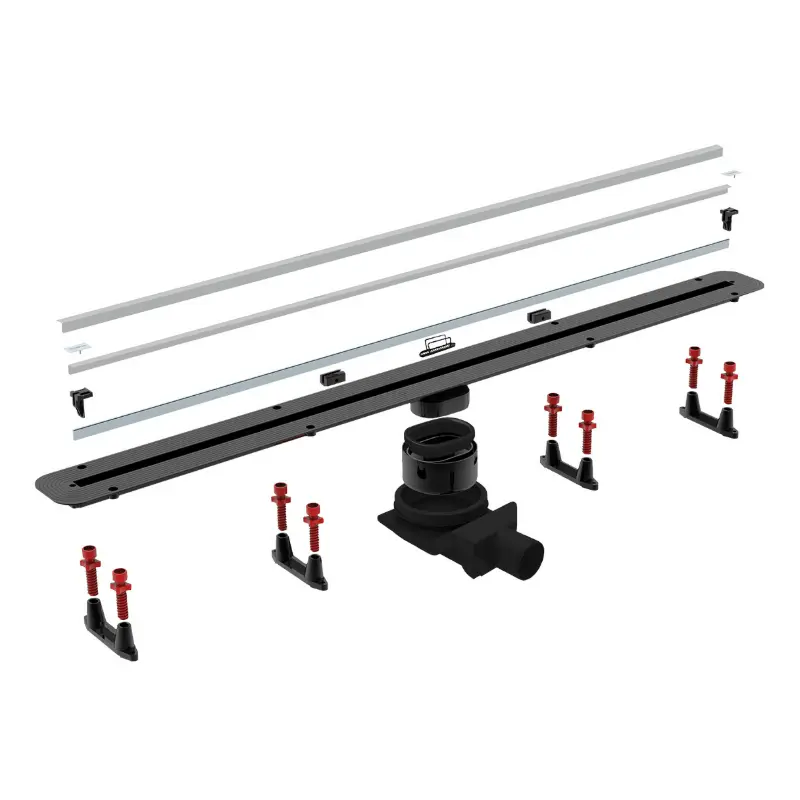

Artikal obuhvata:

• Peštan Confluo Premium Slim Line kanalicu
• telo kanalice nominalne dužine 750 mm
• usku rešetku od nerđajućeg čelika
• metalnu dekorativnu ploču
• nosače završne rešetke
• ultra nisku samočisteću S bazu
• horizontalni odvod DN 50
• reducir za linijsku kanalicu
• zaštitne i zaptivne elemente
• rešetku za dlake i nečistoće
• nivelacione nogice
• set za podešavanje visine
• set za nivelisanje keramike
• ALS sistem za sekundarnu vodu
• pribor za povezivanje sa hidroizolacijom
• montažne komponente

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
