Peštan Confluo Primo Compact Line 2u1 tuš kanalica 55 cm 13702509

Kompletna tuš kanalica 55 cm za ugradnju u nivou poda

Peštan Confluo Primo Compact Line 13702509 je kompletna linijska tuš kanalica namenjena za prikupljanje i odvođenje vode iz tuš prostora bez klasične tuš kade. Kanalica se ugrađuje u podnu konstrukciju, dok završni element ostaje u ravni sa podnim pločicama.

Nominalna dužina modela iznosi 550 mm, odnosno 55 cm. Ova dimenzija pogodna je za manja i standardna kupatila, kompaktne tuš kabine, gostinska kupatila i prostore u kojima nema dovoljno mesta za duže kanalice.

Confluo Primo Compact Line karakterišu reverzibilni završni element, minimalna visina ugradnje od 52 mm, priključak DN 50, protok do 48 l/min i samočisteća S baza sa rotacijom od 360°.

Šifra artikla 13702509

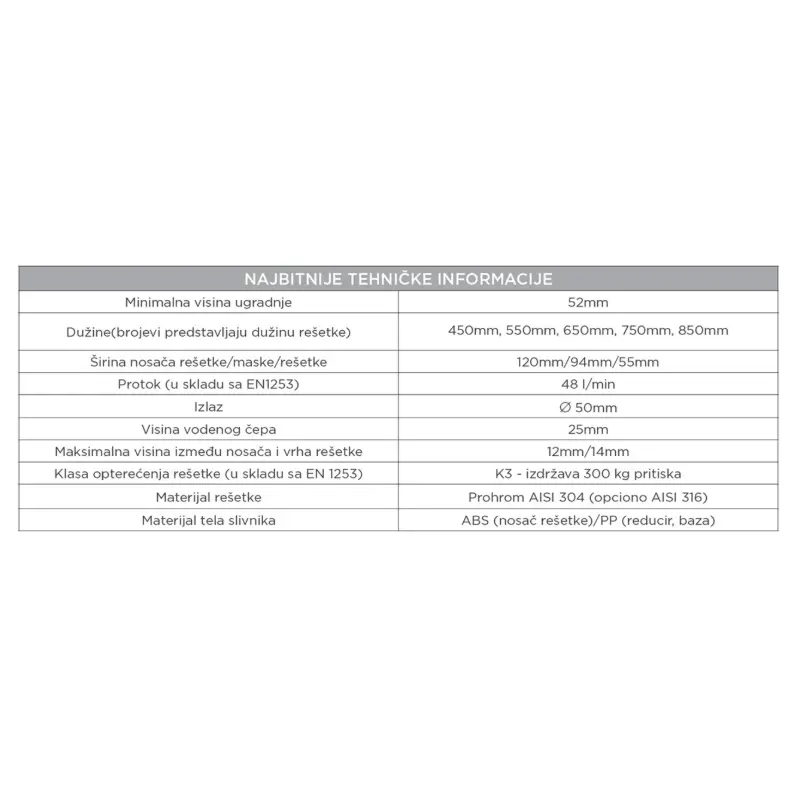

Ovaj opis odnosi se na Peštan Confluo Primo Compact Line kanalicu sa sledećim osnovnim podacima:

• Proizvođač: Peštan
• Brend: Confluo
• Serija: Primo Compact Line
• Šifra artikla: 13702509
• Nominalna dužina: 550 mm
• Dužina: 55 cm
• Završni element: reverzibilni 2u1
• Odvodni priključak: DN 50
• Minimalna ugradna visina: 52 mm
• Maksimalni protok: 48 l/min

Šifra 13702509 potvrđena je za Confluo Primo Compact Line model nominalne dužine 550 mm.

Nominalna dužina 550 mm

Nominalna dužina završnog elementa kanalice iznosi 550 mm, odnosno 55 cm. Ova mera predstavlja dužinu rešetke, dok ukupna konstrukciona dužina tela i montažne zone može biti veća.

Pre pripreme prostora za ugradnju potrebno je proveriti:

• ukupnu širinu tuš prostora
• stvarne spoljne dimenzije kanalice
• položaj zida
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• potreban pad poda
• završnu visinu podne obloge
• prostor za sifonsku bazu
• pristup završnom elementu radi čišćenja

Otvor u podu ne treba pripremati samo prema nominalnoj meri od 55 cm. Za preciznu montažu potrebno je koristiti tehnički crtež i proveriti stvarne mere kompletnog proizvoda.

Reverzibilni završni element 2u1

Završni element kanalice može se koristiti na dva načina:

• sa vidljivom stranom od nerđajućeg čelika
• sa stranom predviđenom za umetanje podne pločice

Reverzibilna konstrukcija omogućava izbor završnog izgleda tokom montaže. Metalna površina naglašava linearnu formu kanalice, dok strana obložena pločicom omogućava diskretnije uklapanje sa ostatkom poda.

Peštanova tehnička dokumentacija navodi mogućnost postavljanja keramike, mermera ili stakla u završni nosač, uz maksimalnu konstrukcionu visinu umetka od 12 ili 14 mm, bez uračunatog lepka.

Strana za oblaganje pločicom

Kada se završni element okrene na stranu predviđenu za oblaganje, u njegovo udubljenje postavlja se precizno isečen komad podne pločice.

Prilikom oblaganja potrebno je uskladiti:

• unutrašnju širinu nosača
• dužinu umetka
• debljinu pločice
• debljinu lepka
• ukupnu visinu završnog elementa
• pravac šare na pločici
• položaj fuga
• bočne odvodne proreze
• mogućnost vađenja završnog elementa

Pločica ne sme zatvoriti proreze kroz koje voda ulazi u kanalicu. Završni element mora ostati uklonjiv kako bi se omogućilo čišćenje rešetke za dlake, tela kanalice i sifonske baze.

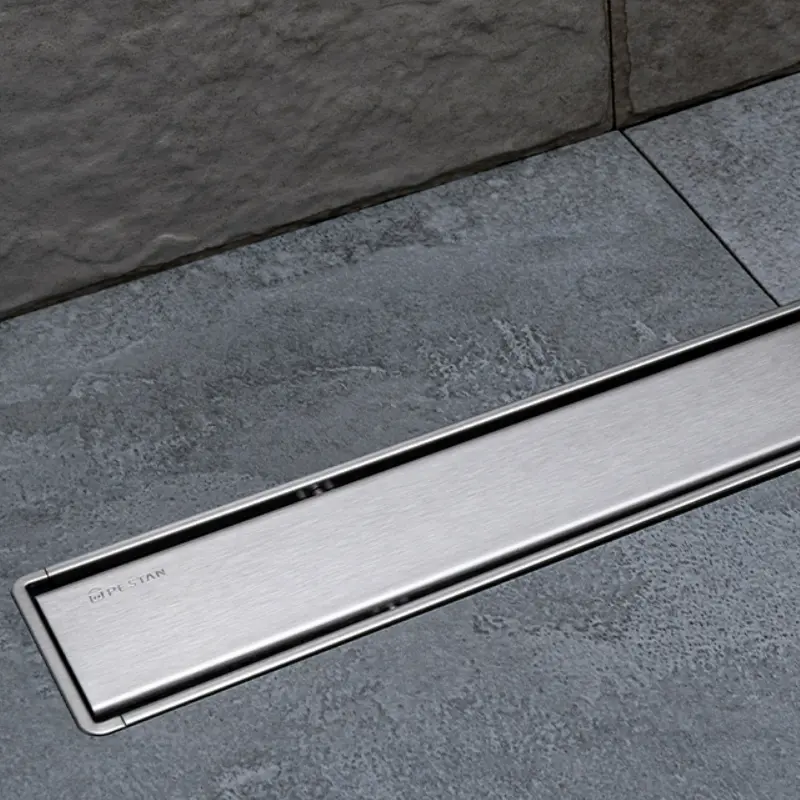

Strana od nerđajućeg čelika

Druga strana završnog elementa koristi se kao vidljiva metalna površina. Ravna inox maska formira linearnu odvodnu zonu i može se kombinovati sa:

• hromiranim slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim završnim lajsnama
• drugim elementima od nerđajućeg čelika

Metalnu stranu treba redovno ispirati i brisati kako bi se uklonili tragovi vode, kamenac, sapunica i ostaci kozmetičkih proizvoda.

Nerđajući čelik AISI 304

Završna rešetka izrađena je od nerđajućeg čelika AISI 304. Tehnička dokumentacija navodi i opciju izrade od čelika AISI 316, dok standardni model koristi AISI 304.

Nerđajući čelik pruža:

• otpornost na vlagu
• stabilnu završnu konstrukciju
• higijensku površinu
• jednostavno redovno održavanje
• mogućnost uklanjanja naslaga
• primenu u mokrim sanitarnim prostorima
• uklapanje sa metalnom kupatilskom opremom
• dugotrajnu upotrebu uz pravilno čišćenje

Za održavanje se preporučuju mlaka voda, meka krpa i blago pH neutralno sredstvo bez abrazivnih čestica.

Klasa opterećenja K3

Završna rešetka pripada klasi opterećenja K3 prema standardu EN 1253 i može da izdrži pritisak do približno 300 kg kada je kanalica pravilno postavljena i stabilno oslonjena.

Kanalica je namenjena za pešačke sanitarne površine, uključujući:

• privatna kupatila
• hotelska kupatila
• apartmane
• gostinska kupatila
• spa prostore
• svlačionice
• tuš zone u nivou poda

Nosivost kompletnog sistema zavisi i od pravilnog oslanjanja tela kanalice, stabilnosti košuljice i pravilnog postavljanja završnog elementa.

Telo kanalice od ABS plastike

Nosač završne rešetke izrađen je od ABS plastike, dok su baza i reducir izrađeni od polipropilena. Polimerna konstrukcija omogućava precizno oblikovanje funkcionalnih delova i kompaktnu ukupnu visinu kanalice.

Konstrukcija omogućava:

• nisku ugradnu visinu
• malu ukupnu masu
• otpornost na vlagu
• precizno povezivanje komponenti
• podešavanje položaja odvoda
• uklanjanje unutrašnjih delova
• jednostavnije redovno održavanje

Telo kanalice mora biti pravilno oslonjeno, nivelisano i stabilizovano pre izvođenja košuljice.

Minimalna ugradna visina 52 mm

Minimalna ugradna visina Peštan Confluo Primo Compact Line kanalice iznosi 52 mm. Niska konstrukcija omogućena je kompaktnom sifonskom bazom i horizontalnim priključkom DN 50.

Prilikom proračuna ukupne visine poda potrebno je uračunati:

• noseću podlogu
• položaj kanalizacione cevi
• telo kanalice
• sifonsku bazu
• nivelacione elemente
• debljinu košuljice
• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• potreban pad poda

Minimalna visina od 52 mm odnosi se na konstrukciju proizvoda i ne predstavlja ukupnu visinu svih završnih slojeva poda.

Primena prilikom renoviranja kupatila

Niska konstrukcija može olakšati izvođenje tuš prostora u nivou poda tokom renoviranja, kada nije moguće značajno povećati visinu postojeće podne konstrukcije.

Pre izbora kanalice potrebno je proveriti:

• visinu postojeće kanalizacione cevi
• mogućnost izvođenja potrebnog pada
• raspoloživu dubinu košuljice
• završni nivo ostatka kupatila
• položaj vrata
• prostor za sifonsku bazu
• mogućnost povezivanja cevi DN 50
• prostor za hidroizolacioni sistem

Minimalna visina kanalice ne može nadoknaditi nedovoljan pad kanalizacione cevi ili njen neodgovarajući položaj.

Horizontalni odvodni priključak DN 50

Confluo Primo Compact Line ima jedan horizontalni odvodni priključak prečnika DN 50 i nema dodatne bočne ulaze.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvodne instalacije
• potreban pad cevi
• nepropusnost svih spojeva
• položaj sifonske baze
• stabilnost tela kanalice
• završnu visinu rešetke
• protok vode kroz sistem

Pre izvođenja košuljice i hidroizolacije preporučuje se testiranje odvoda puštanjem vode kroz kanalicu.

Maksimalni protok 48 l/min

Maksimalni kapacitet odvoda iznosi 48 litara u minuti, odnosno približno 0,8 l/s, prema standardu EN 1253.

Konačan protok ugrađenog sistema zavisi od:

• pravilne montaže kanalice
• pada podnih pločica
• prečnika odvodne cevi
• pada kanalizacione instalacije
• čistoće bočnih odvodnih proreza
• čistoće rešetke za dlake
• čistoće sifonske baze
• protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Vodeni zatvarač visine 25 mm

Sifonska baza ima vodeni zatvarač visine 25 mm. Njegova funkcija je sprečavanje prolaska neprijatnih mirisa iz kanalizacione instalacije prema prostoru kupatila.

Kod tuš prostora koji se duže ne koriste voda iz sifona može postepeno ispariti. Povremeno puštanje vode kroz kanalicu obnavlja vodeni zatvarač.

Pravilan rad zavisi od:

• pravilnog sastavljanja sifona
• dovoljne količine vode
• čistoće unutrašnjih delova
• pravilnog položaja baze
• nepropusnosti odvodnog sistema
• redovnog održavanja

Samočisteća S baza

Kanalica koristi samočisteću S bazu oblikovanu tako da usmerava protok vode prema odvodnom priključku i smanjuje zadržavanje nečistoća u sifonskom delu.

Samočisteća konstrukcija doprinosi:

• pravilnom usmeravanju vode
• ispiranju unutrašnjih površina
• smanjenom zadržavanju naslaga
• jednostavnijem održavanju
• kompaktnoj visini proizvoda
• stabilnom odvođenju vode

Samočisteća funkcija ne uklanja potrebu za periodičnim vađenjem i ručnim čišćenjem dostupnih komponenti.

Rotacija sifonske baze za 360°

Sifonska S baza može se rotirati za 360°, što omogućava usmeravanje horizontalnog priključka prema položaju kanalizacione cevi.

Rotirajuća baza olakšava:

• prilagođavanje pravcu odvoda
• povezivanje sa postojećom instalacijom
• smanjenje broja dodatnih kolena
• ugradnju kanalice uz zid
• ugradnju unutar tuš prostora
• prilagođavanje uslovima na gradilištu

Nakon podešavanja položaja potrebno je proveriti stabilnost baze i nepropusnost odvodnog spoja.

Podesivi reducir

Kanalica ima visinski podesiv reducir koji omogućava prilagođavanje položaja linearnog dela kanalice u odnosu na visinu košuljice i završne podne obloge.

Podešavanje olakšava:

• nivelisanje završnog elementa
• usklađivanje sa debljinom pločice
• usklađivanje sa slojem lepka
• poravnanje sa završnom površinom poda
• precizno formiranje pada prema kanalici
• stabilno postavljanje završne rešetke

Visinu treba podesiti pre izvođenja završnih slojeva poda.

Nivelacione nogice

U sklopu kanalice nalaze se nogice za podešavanje visine i nagiba. One omogućavaju stabilno pozicioniranje tela pre izvođenja košuljice.

Tokom montaže potrebno je proveriti:

• uzdužnu nivelaciju kanalice
• poprečni položaj
• visinu budućih podnih pločica
• položaj u odnosu na zid
• stabilnost svih oslonaca
• pravac odvodnog priključka
• pad poda prema kanalici
• završni nivo dvostranog elementa

Nakon nivelisanja telo kanalice treba učvrstiti kako tokom izvođenja košuljice ne bi došlo do pomeranja.

Rešetka za dlake

U kompletu se nalazi uklonjiva rešetka za dlake koja zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifonsku bazu i kanalizacionu cev.

Rešetku za dlake treba redovno:

• izvaditi iz kanalice
• ukloniti nakupljenu kosu
• isprati mlakom vodom
• očistiti ostatke sapunice
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje doprinosi očuvanju protoka i smanjuje mogućnost začepljenja odvodne instalacije.

Ugradnja uz zid

Kanalica dužine 55 cm može se postaviti neposredno uz zid tuš prostora. Kod ovakve montaže pod se najčešće izvodi sa padom u jednom pravcu prema odvodnoj liniji.

Potrebno je uskladiti:

• razmak kanalice od zida
• spoj zida i poda
• položaj hidroizolacije
• debljinu zidnih pločica
• raspored podnih pločica
• položaj fuga
• pravilan pad poda
• pristup završnom elementu

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš površine

Kanalica se može postaviti i unutar površine za tuširanje. U tom slučaju podne pločice treba izvesti sa odgovarajućim padom prema kanalici sa jedne ili više strana.

Prilikom planiranja potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj odvodne cevi
• visinu košuljice
• završni nivo rešetke
• pristup radi održavanja

Dvostrani završni element mora ostati uklonjiv nakon završetka građevinskih i keramičarskih radova.

Hidroizolacija tuš prostora

Tuš kanalica mora biti pravilno povezana sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• spoj zida i poda
• uglove tuš prostora
• prodore instalacija
• površinu ispod podnih pločica
• završne spojeve uz kanalicu
• sve kritične tačke mokre zone

Pre postavljanja keramike potrebno je proveriti kontinuitet i nepropusnost hidroizolacionog sloja.

Usklađivanje sa podnim pločicama

Kod korišćenja strane za oblaganje pločicom potrebno je uskladiti:

• format i debljinu pločice
• unutrašnje dimenzije nosača
• debljinu lepka
• pravac šare
• položaj fuga
• završni nivo umetka
• bočne proreze za prihvat vode
• mogućnost uklanjanja završnog elementa

Kod korišćenja metalne strane potrebno je pravilno oblikovati spoj između podnih pločica i okvira kanalice.

Čišćenje metalne strane

Metalnu površinu treba redovno čistiti kako bi se uklonili tragovi vode, kamenac i sapunica.

Preporučeni postupak:

• izvaditi završni element
• isprati ga mlakom vodom
• naneti blago pH neutralno sredstvo
• obrisati mekom krpom
• očistiti donju stranu
• isprati čistom vodom
• osušiti površinu
• vratiti element u ležište

Ne treba koristiti metalne sunđere, čeličnu vunu, abrazivne praškove, jake kiseline ili agresivna sredstva na bazi hlora.

Čišćenje strane obložene pločicom

Kada je završni element obložen pločicom, održava se na isti način kao okolna podna keramika, uz dodatno čišćenje bočnih proreza.

Potrebno je:

• očistiti površinu pločice
• ukloniti naslage iz fuga
• očistiti bočne odvodne proreze
• povremeno izvaditi završni element
• očistiti njegovu donju stranu
• ukloniti nečistoće iz kanalice
• očistiti rešetku za dlake
• proveriti brzinu odvodnjavanja

Sadržaj isporuke

Artikal obuhvata:

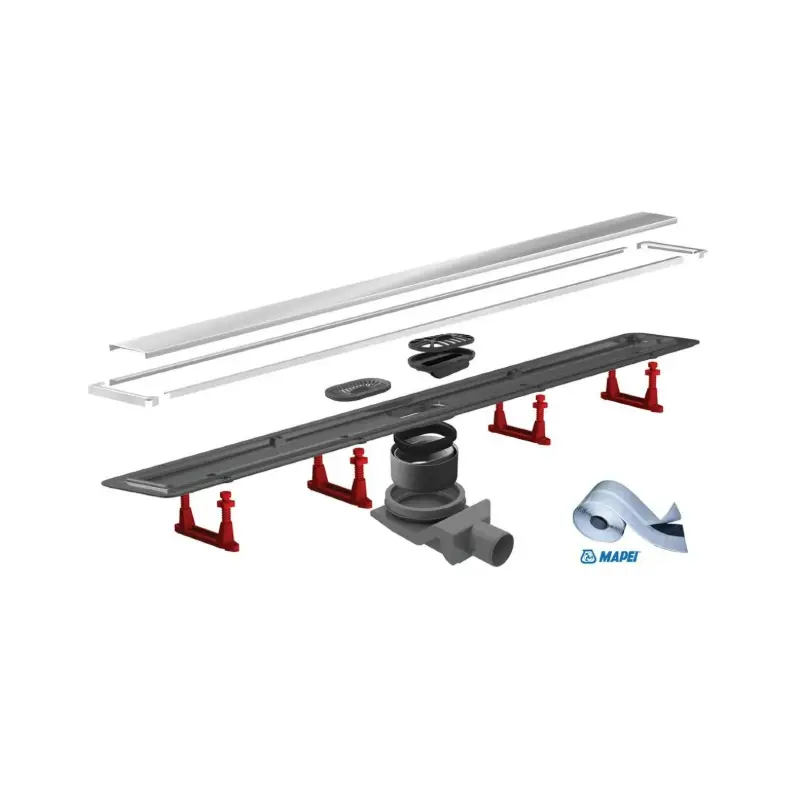

• Peštan Confluo Primo Compact Line tuš kanalicu
• telo kanalice nominalne dužine 550 mm
• reverzibilni završni element 2u1
• metalnu stranu od nerđajućeg čelika
• stranu za oblaganje pločicom
• ABS nosač završnog elementa
• samočisteću S sifonsku bazu
• horizontalni priključak DN 50
• visinski podesiv reducir
• rešetku za dlake
• nivelacione nogice
• elemente za podešavanje visine i nagiba
• montažne komponente

Osnovna tehnička dokumentacija potvrđuje telo od polipropilena, ABS nosač, završni element od nerđajućeg čelika, reducir, S bazu, rešetku za dlake i nogice za nivelaciju.
