Rosan automatski gornji deo sifona sa polugom G 1¼″ Ø65 mm mesing S246

Automatski odvodni ventil za lavabo

Rosan S246 je gornji deo sifonskog sklopa koji se ugrađuje u odvodni otvor lavaboa. Proizvod prihvata vodu iz sanitarne posude, omogućava otvaranje i zatvaranje odvoda i povezuje se sa zasebnim donjim sifonom preko priključka G 1¼″. Rosan ga zvanično označava kao automatski gornji deo za sifon izrađen od mesinga.

Osnovne funkcije proizvoda su:

• zatvaranje odvoda lavaboa
• otvaranje odvoda pomoću upravljačke poluge
• zadržavanje vode u sanitarnoj posudi
• prihvat vode iz prelivnog kanala
• povezivanje sa sifonom G 1¼″
• dekorativno završavanje odvodnog otvora
• povezivanje sa podiznim mehanizmom slavine

Upravljanje pomoću poluge slavine

Model S246 nije Klik-Klak ventil. Odvod se otvara i zatvara pomoću horizontalne šipke koja je deo mehaničkog sistema povezanog sa podiznom polugom na kompatibilnoj slavini za lavabo. Konstrukcija proizvoda i tehnički crtež prikazuju bočni zglob i horizontalnu upravljačku šipku.

Način rada:

• podizna poluga na slavini pomera vertikalnu spojnu šipku
• vertikalna šipka prenosi pokret na horizontalnu polugu ventila
• horizontalna poluga podiže ili spušta čep
• podizanjem čepa odvod se otvara
• spuštanjem čepa odvod se zatvara
• zatvoren ventil omogućava zadržavanje vode u lavabou

Za pravilan rad potreban je kompatibilan upravljački mehanizam slavine ili odgovarajući komplet spojnih šipki.

Mesingana konstrukcija

Rosan u zvaničnom nazivu proizvoda izričito navodi da je model S246 izrađen od mesinga.

Mesingana konstrukcija obuhvata osnovno telo odvoda i omogućava:

• stabilno pričvršćivanje u lavabou
• precizno izrađen donji navoj
• povezivanje sa sifonom
• montažu bočnog upravljačkog mehanizma
• pouzdano naleganje zaptivnih elemenata
• primenu u standardnim kupatilskim uslovima

Vidljivi gornji deo prikazan je u sjajnoj hromiranoj završnoj obradi.

Dekorativni poklopac Ø65 mm

Tehnički crtež navodi prečnik vidljivog poklopca od Ø65 mm. Poklopac prekriva odvodnu zonu i istovremeno služi kao pokretni element za zatvaranje odvoda.

Pre kupovine treba proveriti:

• dimenziju odvodnog otvora lavaboa
• oblik površine oko odvoda
• ravnost nalegajuće zone
• raspoloživu površinu za poklopac Ø65 mm
• mogućnost slobodnog podizanja poklopca
• kompatibilnost sa konstrukcijom lavaboa

Poklopac treba da bude centriran i da se kreće bez zapinjanja o keramiku.

Priključak G 1¼″

Donji navojni priključak označen je kao G 5/4″, što odgovara dimenziji G 1¼″. Namenjen je povezivanju sa odgovarajućim sifonom za lavabo ili produžnom cevi iste priključne dimenzije.

S246 se može povezati sa kompatibilnim:

• čašastim sifonom
• cevnim sifonom
• dekorativnim sifonom
• prostorno štedljivim sifonom
• produžetkom za sifon G 1¼″
• drugim sifonskim sklopom odgovarajuće dimenzije

Pre povezivanja treba proveriti vrstu priključne matice, zaptivku i raspoloživu montažnu visinu.

Telo visine 50 mm

Tehnički crtež prikazuje vertikalnu meru tela od 50 mm. Ova dimenzija se odnosi na deo između donje zone lavaboa i početka donjeg priključka G 1¼″.

Prilikom provere kompatibilnosti treba uzeti u obzir:

• debljinu sanitarne keramike
• položaj prelivnog kanala
• prostor ispod lavaboa
• mesto bočnog upravljačkog mehanizma
• pristup priključku sifona
• položaj kupatilskog ormarića
• prostor za horizontalnu šipku

Minimalna montažna mera 30 mm

Na tehničkom crtežu označena je minimalna mera od 30 mm u zoni tela sa bočnim otvorima. Ova zona je značajna za povezivanje sa prelivnim kanalom lavaboa.

Pre montaže treba proveriti:

• debljinu lavaboa u odvodnoj zoni
• položaj prelivnog kanala
• visinu bočnih otvora
• položaj gornje i donje zaptivke
• da zaptivke ne blokiraju prolaz vode iz preliva
• da telo ventila pravilno nalegne u otvor

Izvedba sa otvorima za preliv

Fotografija i tehnički crtež prikazuju bočne otvore na telu ventila. Takva konstrukcija služi za prihvat vode iz prelivnog kanala lavaboa.

Kada voda dostigne prelivni otvor:

• ulazi u kanal unutar lavaboa
• dolazi do bočnih otvora odvodnog ventila
• ulazi u telo ventila
• nastavlja prema donjem sifonu
• odvodi se u kanalizacionu instalaciju

Model treba koristiti uz lavabo čija konstrukcija omogućava pravilno povezivanje prelivnog kanala sa ovim otvorima.

Horizontalna upravljačka šipka do 170 mm

Tehnički crtež navodi maksimalnu dužinu horizontalne upravljačke šipke od 170 mm. Šipka prenosi pokret sa spojnog mehanizma slavine na čep odvodnog ventila.

Pri montaži treba proveriti:

• udaljenost ventila od vertikalne šipke slavine
• mogućnost skraćivanja ili podešavanja spoja
• položaj perforirane spojnice
• slobodno kretanje mehanizma
• odsustvo kontakta sa sifonom
• odsustvo kontakta sa fiokama ormarića
• pravilan hod čepa

Šipka ne treba da bude savijena niti postavljena pod izraženim uglom.

Bočni zglob upravljačkog mehanizma

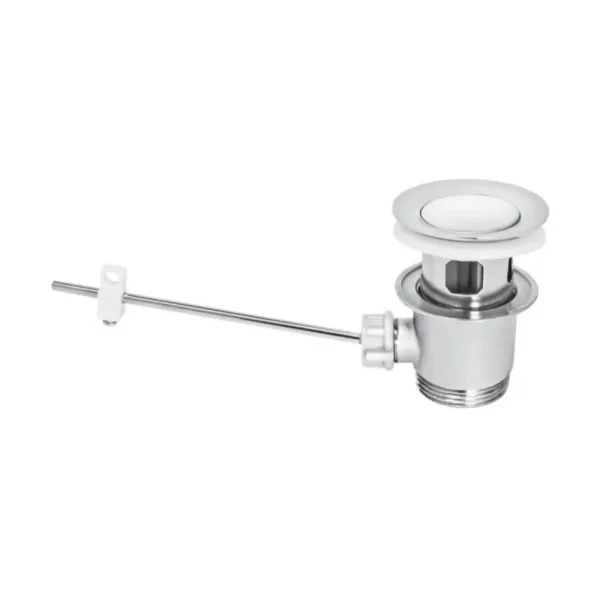

Sa strane tela nalazi se zglob kroz koji prolazi horizontalna šipka. Fotografija prikazuje spojnu maticu i bočni mehanizam koji omogućavaju pokretanje čepa.

Prilikom montaže potrebno je:

• pravilno postaviti unutrašnju kuglu ili zglobni element
• uvući šipku u predviđeni otvor čepa
• postaviti zaptivku bočnog mehanizma
• ravnomerno zategnuti spojnu maticu
• ostaviti dovoljno slobode za pomeranje šipke
• proveriti da na bočnom spoju nema curenja

Prekomerno pritezanje može otežati kretanje poluge.

Primena kod lavaboa sa prelivom

S246 je konstrukcijski prilagođen lavabou sa prelivnim kanalom, što potvrđuju bočni otvori na telu ventila.

Pre ugradnje treba proveriti:

• da lavabo ima preliv
• položaj prelivnog kanala
• debljinu keramike
• dimenziju odvodnog otvora
• kompatibilnost sa poklopcem Ø65 mm
• prostor za bočnu polugu
• priključak donjeg sifona
• kompatibilnost sa slavinom koja ima podiznu polugu

Primena kod zidnog lavaboa

Model se može koristiti kod kompatibilnog zidnog lavaboa sa prelivom i odgovarajućim odvodnim otvorom.

Kod montaže treba proveriti:

• prostor za horizontalnu šipku
• položaj vertikalne šipke slavine
• dostupnost ispod lavaboa
• priključak G 1¼″
• položaj sifonskog tela
• mogućnost podešavanja hoda čepa
• pristup radi održavanja

Primena kod ugradnog lavaboa

Kod ugradnog lavaboa treba obratiti pažnju na prostor unutar ormarića.

Posebno treba proveriti:

• dubinu lavaboa
• položaj fioka
• položaj sifona
• slobodan hod horizontalne poluge
• prostor za vertikalnu spojnu šipku
• pristup bočnoj matici
• dostupnost za podešavanje mehanizma

Primena kod lavaboa na ormariću

Kod lavaboa postavljenog na kupatilski ormarić horizontalna šipka može doći u zonu fioke ili police.

Pre montaže treba proveriti:

• dubinu gornje fioke
• položaj sifona
• mesto vertikalne šipke slavine
• slobodan prostor za polugu do 170 mm
• mogućnost demontaže mehanizma
• pristup radi kontrole curenja

Ako prostor ne dozvoljava klasičan automatski mehanizam, može biti potrebna druga vrsta odvodnog ventila.

Razlika u odnosu na Klik-Klak ventil

Rosan S246 koristi mehaničku polugu povezanu sa slavinom, dok se Klik-Klak ventil aktivira neposrednim pritiskom na poklopac.

S246:

• zahteva podiznu polugu na slavini
• koristi horizontalnu upravljačku šipku
• otvara se i zatvara preko mehaničke veze
• ne zahteva pritiskanje čepa rukom
• ima bočni zglobni mehanizam

Klik-Klak ventil:

• aktivira se pritiskom na poklopac
• ne koristi horizontalnu polugu
• nije povezan sa slavinom
• ima unutrašnji opružni mehanizam

Razlika u odnosu na Rosan S245

Rosan katalog vodi modele S245 i S246 kao automatske gornje delove za sifon, dok za S246 izričito navodi mesinganu izradu.

Kod zamene treba proveriti:

• materijal
• dimenzije tela
• prečnik poklopca
• dužinu upravljačke poluge
• priključak G 1¼″
• položaj prelivnih otvora
• kompatibilnost sa postojećom slavinom

Razlika između gornjeg dela i kompletnog sifona

Rosan S246 nije kompletan sifon.

Kompletan odvodni sklop obično čine:

• automatski gornji deo S246
• čep i pokretni mehanizam
• upravljačke šipke
• zaptivni elementi
• priključak G 1¼″
• zaseban donji sifon
• izlazna cev
• zidni kanalizacioni priključak

S246 upravlja otvorom lavaboa, dok donji sifon formira vodeni zatvarač koji smanjuje prolazak kanalizacionih mirisa.

Montaža automatskog gornjeg dela

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru debljine lavaboa
• postavljanje gornje zaptivke
• umetanje tela ventila
• poravnanje otvora sa prelivnim kanalom
• postavljanje donje zaptivke
• učvršćivanje tela
• povezivanje sifona G 1¼″
• postavljanje čepa
• umetanje horizontalne šipke
• povezivanje sa vertikalnom šipkom slavine
• podešavanje hoda
• puštanje vode
• proveru nepropusnosti

Podešavanje čepa

Nakon montaže potrebno je podesiti visinu i hod čepa.

Pravilno podešen čep treba da:

• potpuno zatvori odvod u spuštenom položaju
• dovoljno se podigne u otvorenom položaju
• ne zapinje o telo ventila
• ostane centriran
• reaguje na pun hod poluge slavine
• omogući nesmetan protok vode

Ako čep ostaje previsoko, voda se neće zadržavati. Ako se podiže premalo, protok može biti ograničen.

Provera prelivnog kanala

Nakon montaže treba proveriti funkciju preliva:

• zatvoriti odvod
• postepeno napuniti lavabo
• sačekati da voda dođe do prelivnog otvora
• proveriti prolaz kroz bočne otvore ventila
• kontrolisati donje spojeve
• proveriti da nema curenja ispod lavaboa

Ako voda ne prolazi kroz preliv, treba proveriti položaj tela i zaptivki.

Provera nepropusnosti

Kontrolu treba izvršiti na:

• spoju gornjeg poklopca i lavaboa
• donjoj zaptivnoj površini
• bočnom zglobnom mehanizmu
• priključku G 1¼″
• spoju sa sifonom
• prelivnom kanalu
• zatvorenom položaju čepa
• otvorenom položaju čepa

Probni rad treba obaviti pri kontinuiranom protoku i prilikom pražnjenja napunjenog lavaboa.

Održavanje automatskog mehanizma

Tokom korišćenja na čepu i u telu ventila mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kamenac
• kozmetički preparati
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje poklopca
• uklanjanje dlaka iz odvoda
• proveru slobodnog hoda čepa
• proveru horizontalne šipke
• čišćenje bočnog zgloba
• proveru prelivnih otvora
• kontrolu spoja sa sifonom
• ponovno podešavanje mehanizma po potrebi

Čišćenje hromirane površine

Za čišćenje vidljivog dela preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• struganje oštrim predmetima
• nezaštićen metalni alat

Sadržaj isporuke

Na osnovu zvanične fotografije i tehničkog crteža, proizvod obuhvata:

• Rosan automatski gornji deo sifona S246
• pokretni poklopac Ø65 mm
• mesingano telo ventila
• bočni upravljački mehanizam
• horizontalnu šipku maksimalne dužine 170 mm
• spojni element za povezivanje sa vertikalnom šipkom
• donji priključak G 1¼″.

Kao deo proizvoda nisu navedeni:

• kompletan donji sifon
• vertikalna podizna šipka slavine
• slavina
• lavabo
• produžna cev sifona
• kanalizacioni priključak
• alat za montažu
