Opis

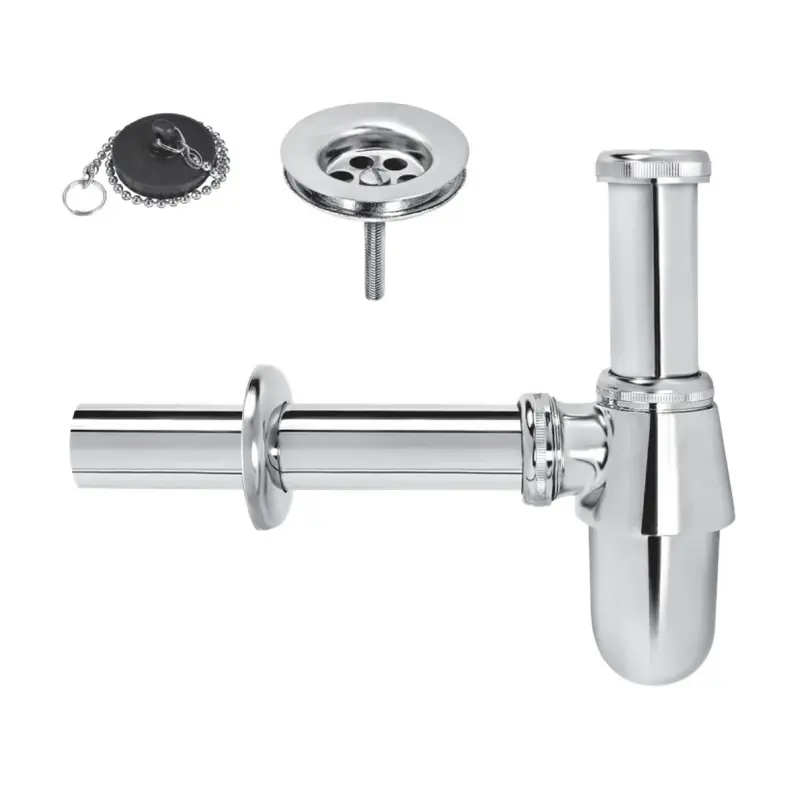

Rosan sifon za lavabo od mesinga sa čepom i lančićem Ø32 mm S200

Kompletan sifon za odvod lavaboa

Rosan S200 predstavlja kompletan odvodni sklop za lavabo. Proizvod obuhvata gornji deo koji se ugrađuje u odvodni otvor lavaboa, vertikalnu priključnu cev, sifonsko telo, horizontalnu izlaznu cev, čep sa lančićem i zidnu dekorativnu rozetu. Na zvaničnoj stranici proizvod je deklarisan kao sifon za lavabo izrađen od mesinga.

Osnovne funkcije sifona su:

• prihvat vode iz lavaboa
• ručno zatvaranje odvodnog otvora
• zadržavanje vode u lavabou
• formiranje vodenog zatvarača
• odvođenje vode prema zidnom priključku
• smanjenje prolaska kanalizacionih mirisa
• završna obrada vidljivog dela instalacije

Mesingana konstrukcija

Rosan za model S200 izričito navodi mesing kao materijal izrade. Mesing omogućava čvrstu konstrukciju, precizno izvedene spojne površine i nanošenje dekorativne hromirane završne obrade.

Mesingana konstrukcija doprinosi:

• stabilnom povezivanju elemenata
• čvrstim navojnim i zaptivnim zonama
• pouzdanoj montaži ispod lavaboa
• urednom izgledu kod vidljive instalacije
• mogućnosti dugotrajnog korišćenja uz pravilno održavanje

Tokom montaže treba izbegavati udaranje, prekomerno pritezanje i direktan kontakt nezaštićenog metalnog alata sa hromiranom površinom.

Čep sa kugličnim lančićem

Model S200 koristi klasičan čep povezan kugličnim lančićem. Čep se ručno postavlja preko odvodnog otvora kada je potrebno zadržati vodu, a uklanja se povlačenjem lančića. Zvanična fotografija prikazuje čep, lančić i prsten za pričvršćivanje.

Ovakav način zatvaranja:

• ne koristi Klik-Klak mehanizam
• nema opružni element
• ne povezuje se sa polugom slavine
• omogućava direktno ručno upravljanje
• olakšava uklanjanje čepa iz odvoda

Gornja odvodna prirubnica Ø65 mm

Tehnički crtež navodi prečnik gornjeg vidljivog dela od Ø65 mm. Prirubnica prekriva zonu oko odvodnog otvora i naleže na površinu lavaboa.

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• ravnost površine oko odvoda
• raspoloživu površinu za prirubnicu
• debljinu sanitarne keramike
• položaj prelivnog kanala
• stanje i položaj zaptivki

Montaža kroz lavabo do 50 mm

Na tehničkom crtežu označena je maksimalna montažna mera od 50 mm između gornjeg i donjeg dela odvodnog sklopa.

Ovaj podatak je važan kod provere:

• debljine lavaboa u odvodnoj zoni
• dužine centralnog pričvršćenja
• položaja gornje zaptivke
• položaja donje zaptivke
• kompatibilnosti sa konstrukcijom lavaboa
• prolaza vode iz eventualnog prelivnog kanala

Vertikalno podešavanje do 100 mm

Vertikalni deo između gornjeg odvoda i sifonskog tela može se podesiti do maksimalno 100 mm.

Podešavanje omogućava:

• prilagođavanje različitim dubinama lavaboa
• korekciju visine sifonskog tela
• usklađivanje sa položajem zidnog odvoda
• pravilno poravnanje horizontalne izlazne cevi
• povezivanje sa različitim sanitarnim elementima

Vertikalna cev mora biti dovoljno duboko uvedena u spoj kako bi zaptivka pravilno nalegla.

Čašasto sifonsko telo

Donji deo proizvoda ima čašastu konstrukciju u kojoj ostaje određena količina vode. Ta voda formira vodeni zatvarač između prostorije i kanalizacione instalacije.

Vodeni zatvarač smanjuje prolazak:

• neprijatnih mirisa
• kanalizacionih gasova
• vazduha iz odvodne instalacije
• manjih insekata iz cevnog sistema

Ako se lavabo duže ne koristi, voda iz sifona može ispariti. Ponovnim puštanjem vode vodeni zatvarač se obnavlja.

Visina sifonskog tela 95 mm

Tehnički crtež navodi visinu donjeg sifonskog tela od 95 mm.

Ova dimenzija utiče na:

• potreban prostor ispod lavaboa
• položaj police ili fioke
• visinu zidnog odvoda
• pristup donjem delu radi čišćenja
• ukupnu montažnu visinu odvodnog sklopa

Ispod sifona treba ostaviti dovoljno prostora za demontažu i održavanje.

Horizontalna montažna mera 200 mm

Horizontalna mera od zida do ose sifonskog tela iznosi 200 mm.

Ovaj podatak je važan za proveru:

• udaljenosti odvodnog otvora lavaboa od zida
• položaja zidne kanalizacione cevi
• dubine lavaboa
• mogućnosti skraćivanja izlazne cevi
• položaja dekorativne rozete
• pravilnog centriranja sifona

Kod manjeg rastojanja horizontalna cev može se prilagoditi potrebnoj meri, uz pravilan rez i uklanjanje oštrih ivica.

Horizontalni izlaz Ø32 mm

Izlazna cev ima prečnik Ø32 mm i povezuje se sa kompatibilnim zidnim kanalizacionim priključkom ili odgovarajućom zaptivnom manžetnom.

Pre montaže treba proveriti:

• dimenziju zidnog odvoda
• potrebu za redukcijom
• tip gumene manžetne
• dubinu ulaska cevi
• pravac zidnog priključka
• horizontalno poravnanje

Cev ne treba uvoditi pod izraženim uglom niti izlagati bočnom naprezanju.

Sjajna hromirana završna obrada

Zvanična fotografija prikazuje vidljive delove sifona u sjajnoj hromiranoj obradi.

Takva završna obrada može se uskladiti sa:

• hromiranom slavinom za lavabo
• hromiranom kupatilskom galanterijom
• belom sanitarnom keramikom
• zidnim lavaboom
• nadgradnim lavaboom
• otvorenom konzolom
• drugim metalnim detaljima u kupatilu

Kod otvorene instalacije važno je da sifon bude pravilno centriran i postavljen bez naginjanja.

Primena kod zidnog lavaboa

Rosan S200 može se koristiti uz kompatibilan zidni lavabo kada raspored i dimenzije instalacije odgovaraju tehničkim merama proizvoda.

Pre ugradnje treba proveriti:

• prečnik odvodnog otvora
• debljinu lavaboa
• položaj prelivnog kanala
• udaljenost odvoda od zida
• visinu zidnog priključka
• raspoloživ prostor ispod lavaboa
• kompatibilnost izlaza Ø32 mm

Primena kod nadgradnog lavaboa

Model se može koristiti i uz kompatibilan nadgradni lavabo, pod uslovom da montažna debljina i raspored priključaka odgovaraju sifonu.

Treba proveriti:

• debljinu lavaboa
• debljinu radne ploče
• ukupnu dužinu gornjeg sklopa
• potrebu za dodatnim produžetkom
• visinu zidnog odvoda
• prostor ispod radne ploče
• mogućnost pričvršćivanja lančića

Primena unutar kupatilskog ormarića

Sifon se može ugraditi i unutar ormarića ako postoji dovoljno prostora za čašasto telo i horizontalnu cev.

Pre montaže treba proveriti:

• dubinu gornje fioke
• položaj police
• visinu sifonskog tela
• horizontalnu montažnu meru
• pristup spojnim maticama
• prostor za demontažu donjeg dela
• položaj drugih instalacija

Razlika u odnosu na Rosan S200/Z

Modeli S200 i S200/Z imaju slične dimenzije i osnovnu namenu, ali se razlikuju po deklarisanom materijalu:

• Rosan S200: mesing
• Rosan S200/Z: zamak

Kod izbora treba proveriti:

• materijal
• sadržaj kompleta
• dimenzije
• kompatibilnost sa lavaboom
• položaj zidnog odvoda
• željenu konstrukciju sifona

Razlika u odnosu na S200/B

Rosan S200 predstavlja kompletan sifon sa gornjim odvodnim delom, čepom i lančićem. Model S200/B predstavlja podsklop i namenjen je povezivanju sa zasebnim gornjim odvodnim delom.

S200 obuhvata:

• gornju odvodnu prirubnicu
• čep sa lančićem
• vertikalnu cev
• sifonsko telo
• horizontalnu izlaznu cev
• zidnu rozetu

Montaža sifona

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• postavljanje gornje zaptivke
• umetanje gornjeg dela sifona
• postavljanje donje zaptivke
• učvršćivanje odvodnog sklopa
• povezivanje vertikalne cevi
• podešavanje visine
• merenje horizontalnog rastojanja
• prilagođavanje izlazne cevi
• postavljanje zidne rozete
• povezivanje sa zidnim odvodom
• ravnomerno zatezanje matica
• puštanje vode
• proveru nepropusnosti

Hromirane površine treba zaštititi mekom krpom tokom rada sa alatom.

Provera rada čepa

Nakon montaže treba proveriti funkciju zatvaranja:

• očistiti nalegajuću površinu
• postaviti čep
• napuniti lavabo manjom količinom vode
• proveriti zadržavanje nivoa vode
• povući lančić
• proveriti slobodno oticanje

Ako voda prolazi pored čepa, treba proveriti njegovo centriranje, stanje i čistoću kontaktne površine.

Provera nepropusnosti

Kontrolu treba izvršiti na:

• spoju gornjeg dela i lavaboa
• donjoj zaptivnoj površini
• spoju vertikalne cevi
• priključku sifonskog tela
• donjem čašastom delu
• spoju horizontalne cevi
• zidnom kanalizacionom priključku

Proveru treba obaviti pri kontinuiranom protoku i prilikom brzog pražnjenja napunjenog lavaboa.

Održavanje sifona

U sifonu se vremenom mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kamenac
• kozmetički preparati
• sitni predmeti
• mineralne naslage

Kod usporenog oticanja treba proveriti gornji odvod, vertikalnu cev, sifonsko telo i horizontalni izlaz.

Čišćenje donjeg dela

Postupak održavanja može obuhvatiti:

• postavljanje posude ispod sifona
• pažljivo odvrtanje donjeg dela
• pražnjenje zadržane vode
• uklanjanje nečistoća
• ispiranje unutrašnjosti
• proveru zaptivke
• ponovno sklapanje
• puštanje vode
• kontrolu nepropusnosti

Oštećene ili otvrdnule zaptivke treba zameniti odgovarajućim delovima.

Čišćenje hromirane površine

Za spoljašnje čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• sušenje mekom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• nezaštićen metalni alat
• struganje oštrim predmetima

Sadržaj isporuke

Na osnovu zvanične fotografije i tehničkog crteža, proizvod obuhvata:

• Rosan sifon za lavabo S200
• gornji odvodni deo Ø65 mm
• čep sa kugličnim lančićem
• vertikalnu priključnu cev
• mesingano sifonsko telo
• horizontalnu izlaznu cev Ø32 mm
• spojne matice
• zidnu dekorativnu rozetu.

Kao deo proizvoda nisu navedeni:

• lavabo
• slavina
• kanalizaciona manžetna
• dodatna redukcija
• montažni alat
