TECE Drainline-Evo tuš kanalica sa Seal System manžetnom 70 cm 600702

TECE Drainline-Evo tuš kanalica 70 cm

TECE Drainline-Evo 600702 je ravna tuš kanalica dužine 700 mm, namenjena za ugradnju u cementnu košuljicu. Koristi se za formiranje linearnog odvoda u walk-in tuševima i tuš prostorima izvedenim u nivou poda.

Kanalica se isporučuje sa fabrički postavljenom Seal System hidroizolacionom manžetnom i zaštitnim građevinskim poklopcem. Konstrukcija omogućava povezivanje sa tečnom ili trakastom kompozitnom hidroizolacijom u skladu sa zahtevima standarda DIN 18534.

Šifra proizvoda je 600702, dok je GTIN oznaka 4027255061620.

Kontinuirano zatvoreno telo kanalice

Telo TECE Drainline-Evo kanalice izrađeno je kao kontinuirano zatvorena konstrukcija od poliranog nerđajućeg čelika kvaliteta 1.4301, odnosno AISI 304.

Zatvorena konstrukcija tela omogućava:

• kontrolisano usmeravanje vode prema odvodu
• povezivanje sa fabričkom Seal System manžetnom
• ugradnju u cementnu košuljicu
• postavljanje kompatibilne rešetke
• pristup unutrašnjosti radi čišćenja
• stabilno povezivanje sa odvodnim elementom

Tokom izvođenja radova telo kanalice treba zaštititi od cementa, lepka, mase za fugovanje i metalne prašine.

Seal System hidroizolaciona manžetna

Seal System hidroizolaciona manžetna fabrički je postavljena na telo kanalice. Namenjena je za povezivanje TECE Drainline-Evo kanalice sa tečnom ili trakastom kompozitnom hidroizolacijom.

Fabričko postavljanje manžetne smanjuje broj radnih koraka na gradilištu i omogućava kontrolisano povezivanje kanalice sa hidroizolacionim slojem.

Seal System manžetna omogućava:

• povezivanje kanalice sa kompozitnom hidroizolacijom
• obradu prelaza između kanalice i košuljice
• formiranje neprekidnog hidroizolacionog sloja
• ugradnju u skladu sa DIN 18534
• povezivanje sa tečnim hidroizolacionim premazom
• povezivanje sa trakastim hidroizolacionim sistemom

Hidroizolaciju treba izvesti prema tehničkom uputstvu TECE i proizvođača korišćenog hidroizolacionog materijala.

Zaštita od kapilarnog prodora vode

TECE Drainline-Evo ima zaštitnu ivicu koja sprečava prodor vode ispod pločica putem kapilarnog efekta.

Kapilarni prodor može nastati kada voda kroz uske spojeve ili slojeve lepka dospe ispod završne keramičke obloge. Konstrukcija kanalice ograničava takvo kretanje vode u neposrednoj zoni odvoda.

Zaštitna ivica doprinosi:

• kontroli vode oko tela kanalice
• zaštiti spoja kanalice i podne obloge
• smanjenju kapilarnog prodora ispod pločica
• povezivanju sa hidroizolacionim sistemom
• pravilnoj obradi kritične odvodne zone

Sekundarno odvođenje vode

Kanalica ima sekundarno odvođenje vode preko tvrde školjke izrađene od plastike ojačane staklenim vlaknima. Ova konstrukcija služi za odvođenje vode koja eventualno dospe u sloj ispod završne podne obloge.

TECE navodi zaštitu od povratnog toka kroz sekundarni odvodni sistem, kao i mogućnost opcionog sekundarnog odvođenja vode.

Sekundarno odvođenje doprinosi:

• kontroli vode u podnoj konstrukciji
• odvođenju vode iz zone ispod pločica
• smanjenju zadržavanja vlage oko kanalice
• zaštiti hidroizolacionog spoja
• pravilnom funkcionisanju kompletne podne konstrukcije

Zaštitni građevinski poklopac

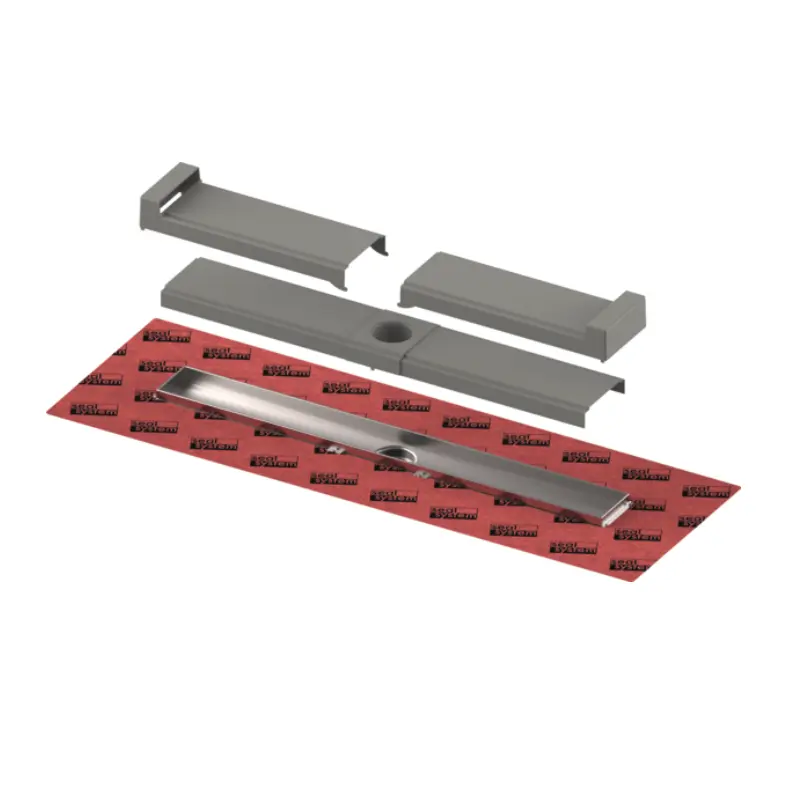

U sadržaj proizvoda uključen je zaštitni poklopac za telo kanalice i Seal System manžetnu. Poklopac ima pečat originalnosti i služi za zaštitu proizvoda tokom transporta i građevinskih radova.

Zaštitni poklopac štiti:

• unutrašnjost inox kanalice
• Seal System hidroizolacionu manžetnu
• priključak za odvod
• rubove tela kanalice
• kanalicu od cementa i lepka
• odvodni otvor od građevinskog otpada

Poklopac se uklanja u odgovarajućoj fazi završnih radova, pre postavljanja završne rešetke.

Dužina kanalice 700 mm

Nazivna dužina kanalice iznosi 700 mm, odnosno 70 cm. Dimenzija je namenjena kompaktnijim tuš zonama i linearnim odvodima dužine 70 cm.

Pre poručivanja potrebno je proveriti:

• širinu tuš prostora
• položaj kanalice
• raspoloživu visinu poda
• trasu odvodne cevi
• položaj centralnog priključka
• planirani pad poda
• dimenziju završne rešetke
• potreban kapacitet odvoda

Završna rešetka ili element za oblaganje keramikom moraju biti kompatibilni sa TECE Drainline-Evo kanalicom dužine 700 mm.

Centralni priključak za odvod

TECE Drainline-Evo kanalica ima centralni oslonac i priključak za povezivanje sa kompatibilnim TECE Drainline odvodom.

Centralni položaj omogućava:

• usmeravanje vode prema sredini kanalice
• povezivanje odvoda ispod centralnog dela
• ravnomerno oticanje vode iz oba pravca
• lakše planiranje trase odvodne cevi
• pristup odvodu kroz otvor kanalice

Odvod nije uključen i poručuje se zasebno.

Unutrašnji pad kanalice

Telo kanalice ima fabrički formiran unutrašnji pad prema centralnom priključku za odvod. Pad poboljšava odvođenje vode i doprinosi efektu samostalnog čišćenja.

Unutrašnji pad:

• usmerava vodu prema odvodu
• smanjuje zadržavanje vode u kanalici
• olakšava ispiranje nečistoća
• smanjuje nakupljanje sapunice
• pojednostavljuje redovno održavanje

Fabrički pad unutar kanalice ne zamenjuje potreban pad završne podne obloge prema odvodnoj liniji.

Tačke za nivelisanje

TECE Drainline-Evo ima tačke za nivelisanje sa leve i desne strane kanalice. One se postavljaju pričvršćivanjem na telo kanalice i formiraju širu ivicu prema cementnoj košuljici.

Tačke za nivelisanje omogućavaju:

• jednostavniju kontrolu horizontalnog položaja
• preciznije poravnanje kanalice
• formiranje šire ivice košuljice
• stabilnije postavljanje tokom radova
• kontrolu završne visine poda

Tačke za nivelisanje dostupne su i kao rezervni deo pod šifrom 668034.

Prihvat za montažne nogice

Telo kanalice ima predviđena udubljenja za postavljanje opcionih montažnih nogica i za ankerisanje u cementnoj košuljici.

Montažne nogice omogućavaju:

• podešavanje visine kanalice
• precizno nivelisanje
• stabilizovanje pre izrade košuljice
• poravnanje sa završnim nivoom poda
• lakše povezivanje sa odvodnom cevi

Montažne nogice nisu uključene u sadržaj proizvoda i poručuju se zasebno.

Visina ugradnje

Visina ugradnje do gornje ivice završenog poda zavisi od izabranog TECE Drainline odvoda:

• Sa vertikalnim odvodom: 68 mm
• Sa extra-flat odvodom: 70 mm
• Sa flat odvodom: 96 mm
• Sa standardnim odvodom: 121 mm
• Sa max odvodom: 149 mm

Pri proračunu konstrukcije poda treba uzeti u obzir:

• visinu kanalice i odvoda
• potreban pad odvodne cevi
• debljinu cementne košuljice
• hidroizolacioni sloj
• sloj lepka
• debljinu završne keramike

Kompatibilni TECE Drainline odvodi

TECE Drainline-Evo 600702 može se kombinovati sa sledećim odvodima:

• TECE Drainline vertikalni odvod
• TECE Drainline extra-flat odvod
• TECE Drainline flat odvod
• TECE Drainline standardni odvod
• TECE Drainline max odvod

Izbor odvoda utiče na ukupnu visinu ugradnje i kapacitet kompletnog odvodnog sistema. Odvod se poručuje zasebno.

Odgovarajući model treba izabrati prema:

• raspoloživoj visini poda
• potrebnom kapacitetu odvoda
• protoku tuš sistema
• prečniku odvodne cevi
• položaju kanalizacione instalacije
• smeru priključka

Završna rešetka poručuje se zasebno

TECE Drainline-Evo 600702 ne uključuje završnu rešetku. Zasebno se poručuje kompatibilna dizajnerska rešetka ili rešetka za tuš kanalicu za oblaganje keramikom.

Pre izbora završnog elementa potrebno je proveriti:

• kompatibilnost sa TECE Drainline-Evo sistemom
• nominalnu dužinu od 700 mm
• model rešetke
• završnu obradu
• visinu završne keramike
• potrebne distancione elemente

Ugradnja u cementnu košuljicu

TECE Drainline-Evo tuš kanalica namenjena je za ugradnju u cementnu košuljicu. Položaj, visinu i pravac kanalice potrebno je odrediti pre izvođenja završnih slojeva poda.

Osnovni postupak obuhvata:

1. određivanje položaja kanalice
2. proveru raspoložive visine poda
3. izbor kompatibilnog odvoda
4. povezivanje sa odvodnom cevi
5. postavljanje i nivelisanje kanalice
6. ankerisanje ili postavljanje montažnih nogica
7. proveru nepropusnosti
8. izvođenje cementne košuljice
9. povezivanje Seal System manžetne sa hidroizolacijom
10. postavljanje završne keramike
11. postavljanje kompatibilne rešetke

Ugradnju treba izvesti prema TECE tehničkoj dokumentaciji i pravilima struke.

Drainbase zvučnoizolaciona podloga

TECE Drainbase zvučnoizolaciona podloga poručuje se zasebno kao opciona komponenta. Namenjena je za smanjenje prenosa instalacione buke i usklađivanje sa zahtevima standarda DIN 4109 i nivoima zvučne zaštite I–III prema VDI 4100.

Drainbase podloga doprinosi:

• smanjenju prenosa strukturalne buke
• odvajanju kanalice od građevinske konstrukcije
• poboljšanju akustičkih karakteristika
• ispunjavanju zahteva projekta

Zaptivka uronske cevi

U sadržaj kanalice uključena je zaptivka uronske cevi. Ovaj element omogućava pravilno zaptivanje odgovarajućeg spoja u odvodnom sistemu.

Zaptivka uronske cevi dostupna je kao rezervni deo pod šifrom 668033.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• pravilan položaj zaptivke
• odsustvo oštećenja
• ravnomerno naleganje
• stabilnost spoja
• nepropusnost odvodnog sistema

Rezervni delovi

Za TECE Drainline-Evo kanalicu zvanično su navedeni sledeći rezervni delovi:

• 668033: zaptivka uronske cevi
• 668034: tačke za nivelisanje TECE Drainline-Evo kanalice

Pre poručivanja rezervnog dela potrebno je proveriti šifru kanalice i položaj komponente na tehničkom crtežu.

Dostupne dužine

TECE Drainline-Evo tuš kanalica dostupna je u sledećim dužinama:

• 600702: 700 mm
• 600802: 800 mm
• 600902: 900 mm
• 601002: 1000 mm
• 601202: 1200 mm

Za svaku dužinu potrebno je izabrati odgovarajući kompatibilni završni element.

Primena

TECE Drainline-Evo 600702 namenjena je za:

• walk-in tuševe
• tuš prostore bez izdignutog praga
• privatna kupatila
• hotelska kupatila
• apartmane
• wellness prostore
• renoviranje i novogradnju
• tuš zone sa velikim formatima keramike

Kapacitet kompletnog sistema zavisi od izabranog odvoda, prečnika cevi i pravilno izvedene instalacije.

Sadržaj isporuke

Artikal obuhvata:

• TECE Drainline-Evo telo tuš kanalice
• kanalicu od poliranog nerđajućeg čelika 1.4301
• fabrički postavljenu Seal System manžetnu
• zaštitnu ivicu protiv kapilarnog prodora vode
• tvrdu školjku za sekundarno odvođenje vode
• zaštitni građevinski poklopac
• prihvate za montažne nogice i ankerisanje
• tačke za nivelisanje sa leve i desne strane
• centralni priključak za odvod
• fabrički formiran unutrašnji pad
• zaptivku uronske cevi
• nazivnu dužinu 700 mm

Zasebno se poručuju:

• dizajnerska rešetka ili rešetka za tuš kanalicu za oblaganje keramikom
• kompatibilan TECE Drainline odvod
• montažne nogice
• Drainbase zvučnoizolaciona podloga
