Opis

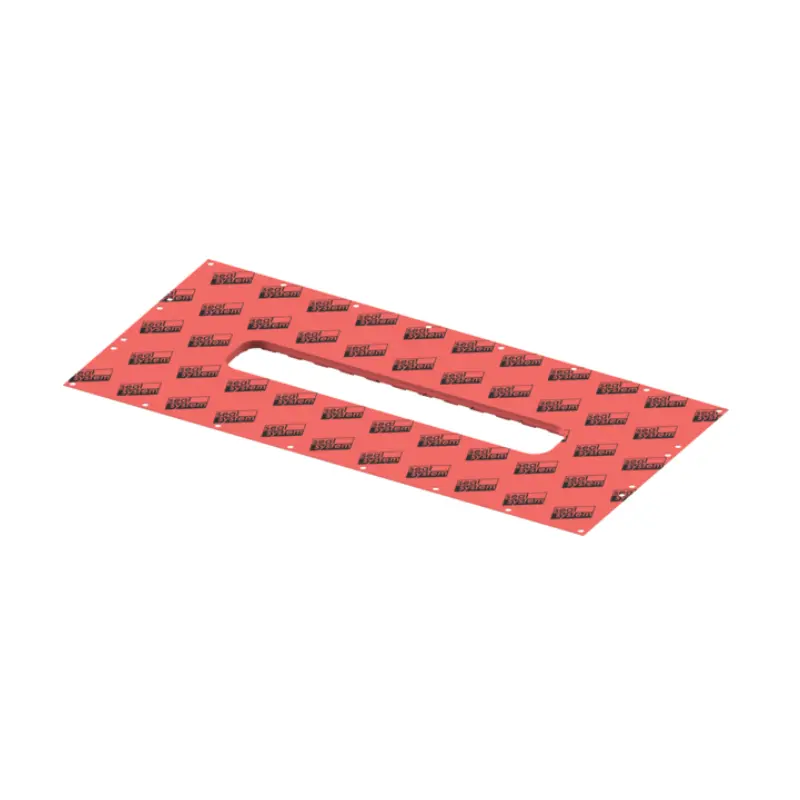

TECE hidroizolaciona manžetna za odvod Drainprofile tuš kanalice 675005

Hidroizolaciona manžetna za TECE Drainprofile odvod

TECE 675005 je hidroizolaciona manžetna namenjena odgovarajućim odvodnim elementima iz TECE Drainprofile sistema. Postavlja se oko odvoda i predstavlja prelazni element između kućišta odvoda i površinske hidroizolacije poda tuš prostora.

Zvanični naziv proizvoda je TECEdrainprofile click-together Seal System sealing sleeve. TECE proizvod vodi kao rezervni deo, sa fabričkom šifrom 675005 i GTIN oznakom 4027255060012.

Manžetna se koristi kada je potrebno:

• zameniti oštećenu originalnu manžetnu
• obnoviti spoj odvoda i hidroizolacije
• servisirati postojeći Drainprofile sistem
• ponovo izvesti hidroizolaciju oko odvoda
• zameniti deo oštećen tokom građevinskih radova
• pripremiti kompatibilni odvod za završno zaptivanje

Deo TECE Seal System sistema

Manžetna pripada TECE Seal System rešenju za povezivanje odvodnog elementa sa površinskom hidroizolacijom. Njena funkcija je da omogući kontrolisan prelaz između ugrađenog odvoda i hidroizolacionog sloja koji se nanosi preko poda tuš zone.

Zona oko odvoda predstavlja jedno od najosetljivijih mesta u podnoj konstrukciji. Nepravilan spoj može omogućiti prodor vode ispod keramičke obloge, zbog čega manžetna mora biti pravilno postavljena i povezana sa kompatibilnim hidroizolacionim materijalom.

Hidroizolaciona manžetna doprinosi:

• obradi spoja oko odvodnog elementa
• povezivanju odvoda sa hidroizolacijom poda
• formiranju neprekinutog zaptivnog sloja
• prilagođavanju površini oko odvoda
• zameni originalnog zaptivnog dela
• pripremi odvoda za postavljanje završnih slojeva

Klik sistem povezivanja

TECE 675005 ima konstrukciju predviđenu za spajanje klik sistemom sa kompatibilnim Drainprofile odvodom, što proizlazi i iz zvaničnog naziva artikla.

Pre postavljanja potrebno je proveriti:

• da je odvod iz TECE Drainprofile sistema
• da je šifra 675005 odgovarajući rezervni deo
• stanje prihvata na odvodnom elementu
• čistoću spojnih površina
• odsustvo ostataka cementa i lepka
• odsustvo deformacija na kućištu odvoda
• pravilnu orijentaciju manžetne

Manžetnu ne treba postavljati na silu niti prilagođavati odvodima za koje nije predviđena.

Povezivanje odvoda sa površinskom hidroizolacijom

Nakon postavljanja na kompatibilan odvod, manžetna se povezuje sa površinskim hidroizolacionim sistemom tuš prostora. Hidroizolacioni materijal nanosi se prema uputstvu njegovog proizvođača, uz potpuno povezivanje okolnog poda i površine manžetne.

Pravilno izveden sistem treba da poveže:

• kućište Drainprofile odvoda
• hidroizolacionu manžetnu
• hidroizolacioni premaz poda
• zaptivne trake na spoju poda i zida
• hidroizolaciju zidova u zoni kvašenja
• manžetne oko instalacionih prodora

Svi korišćeni materijali treba da budu međusobno kompatibilni i namenjeni za mokre sanitarne prostore.

Primena u tuševima u ravni sa podom

TECE Drainprofile sistem namenjen je linijskom odvodnjavanju tuš prostora izvedenih u ravni sa podom. Hidroizolaciona manžetna postavlja se oko odvodnog elementa ugrađenog u podnu konstrukciju, pre postavljanja lepka, završnog profila i podne keramike.

Tipična podna konstrukcija može obuhvatiti:

• noseću podlogu
• kanalizacionu instalaciju
• TECE Drainprofile odvod
• cementnu košuljicu
• hidroizolacionu manžetnu 675005
• površinski hidroizolacioni premaz
• lepak za pločice
• završni Drainprofile tuš profil
• podnu keramiku

Manžetna mora ostati neoštećena tokom svih narednih faza izvođenja.

Originalni rezervni deo

TECE hidroizolaciona manžetna 675005 u zvaničnoj bazi nalazi se u kategoriji rezervnih delova.

Koristi se kada je originalna manžetna:

• oštećena tokom montaže
• zasečena ili probušena
• nepravilno uklonjena
• deformisana
• odvojena od odvoda
• oštećena prilikom renoviranja
• nepogodna za ponovno povezivanje sa hidroizolacijom

Zamena pojedinačnog dela omogućava zadržavanje postojećeg odvodnog elementa ukoliko su njegovo kućište i prihvat manžetne neoštećeni.

Kompatibilnost sa Drainprofile odvodima

Proizvod nije univerzalna manžetna za sve TECE kanalice i podne slivnike. Namenjen je odgovarajućim TECE Drainprofile odvodnim elementima.

Pre kupovine treba proveriti:

• naziv ugrađenog sistema
• šifru odvodnog elementa
• tehničku dokumentaciju odvoda
• oblik prihvata za manžetnu
• šifru originalnog rezervnog dela
• stanje klik spoja
• mogućnost pristupa odvodu

Manžetna nije namenjena za proizvoljno lepljenje na odvode drugih serija ili drugih proizvođača.

Priprema podloge i odvodnog elementa

Pre postavljanja manžetne, odvod i okolna površina moraju biti pripremljeni za rad.

Potrebno je obezbediti:

• stabilno ugrađen odvodni element
• čistu prihvatnu površinu
• uklonjene ostatke cementa i lepka
• odsustvo prašine i masnoće
• neoštećen klik spoj
• ravnu okolnu površinu
• odgovarajuću temperaturu za rad
• suvu podlogu kada to zahteva hidroizolacioni sistem

Manžetna ne treba da se postavlja preko rastresitih, masnih ili zaprljanih površina.

Postavljanje hidroizolacione manžetne

Manžetna se postavlja na predviđeni prihvat kompatibilnog Drainprofile odvoda. Nakon povezivanja treba proveriti da je ravnomerno pozicionirana i da nema deformacija.

Tokom postavljanja treba kontrolisati:

• pravilan položaj klik spoja
• ravnomerno naleganje
• odsustvo nabora
• odsustvo uvrtanja
• odsustvo posekotina
• slobodnu površinu za nanošenje hidroizolacije
• stabilnost odvodnog elementa

Manžetnu ne treba probijati vijcima, ekserima ili drugim pričvrsnim elementima.

Nanošenje hidroizolacionog premaza

Nakon postavljanja manžetne nanosi se kompatibilan hidroizolacioni materijal. Tačan postupak zavisi od vrste korišćenog premaza i tehničkog uputstva njegovog proizvođača.

Potrebno je obezbediti:

• ravnomerno nanošenje materijala
• povezivanje manžetne sa okolnim podom
• potpuno prekrivanje predviđene zone
• odsustvo praznina i mehurića
• odgovarajuću debljinu hidroizolacije
• poštovanje vremena sušenja
• zaštitu površine do nastavka radova

Naredni slojevi ne treba da se postavljaju pre nego što hidroizolacioni sistem dostigne potrebnu čvrstoću i suvoću.

Manžetna nije kompletna hidroizolacija

TECE 675005 služi za obradu zone oko odvodnog elementa, ali ne zamenjuje kompletnu hidroizolaciju tuš prostora.

Pored manžetne potrebno je izvesti:

• hidroizolaciju celog poda tuš zone
• hidroizolaciju zidova izloženih vodi
• zaptivanje spojeva poda i zida
• zaptivanje unutrašnjih uglova
• obradu prodora vodovodnih cevi
• obradu spoja uz tuš pregradu
• povezivanje svih zaptivnih elemenata

Hidroizolacija mora formirati neprekinut sloj ispod podnih i zidnih pločica.

Zaštita od mehaničkog oštećenja

Nakon postavljanja, manžetnu treba zaštititi od oštrih predmeta i intenzivnog kretanja po radnoj površini.

Treba izbegavati:

• sečenje pločica iznad manžetne
• odlaganje alata na njenoj površini
• probijanje pričvrsnim elementima
• hodanje po nezaštićenom delu
• kontakt sa oštrim ivicama keramike
• pomeranje odvodnog elementa
• agresivno uklanjanje viška materijala

Svako oštećenje treba pregledati pre nastavka radova. Oštećenu manžetnu nije preporučljivo popravljati improvizovanim materijalima.

Kontrola nakon montaže

Pre nanošenja završnih slojeva treba proveriti:

• da je manžetna pravilno povezana sa odvodom
• da klik spoj ravnomerno naleže
• da nema nabora
• da nema rupa i posekotina
• da je hidroizolacija pravilno naneta
• da nema odvajanja od podloge
• da je odvod stabilan
• da je zona oko odvoda potpuno obrađena

Greške treba ispraviti pre postavljanja lepka i završne keramike.

Hidroizolaciona manžetna nije odvod

Šifra 675005 odnosi se isključivo na hidroizolacionu manžetnu za kompatibilni TECE Drainprofile odvod.

Artikal ne obuhvata:

• TECE Drainprofile odvodni element
• sifonski uložak
• odvodni priključak
• završni tuš profil
• poklopac profila
• montažne nogice
• zvučno-izolacionu podlogu
• hidroizolacioni premaz
• lepak za pločice
• podnu keramiku
• zaptivne ugaone trake

Za formiranje kompletnog sistema svi potrebni elementi nabavljaju se zasebno.

Sadržaj isporuke

Artikal obuhvata:

• jednu TECE hidroizolacionu manžetnu
• klik spoj predviđen za kompatibilni Drainprofile odvod

Artikal ne obuhvata:

• odvodni element
• sifonski uložak
• tuš profil
• završni poklopac
• hidroizolacioni premaz
• montažni pribor
• lepak za pločice
• podnu keramiku
• ostali građevinski materijal
