Opis

Opis proizvoda

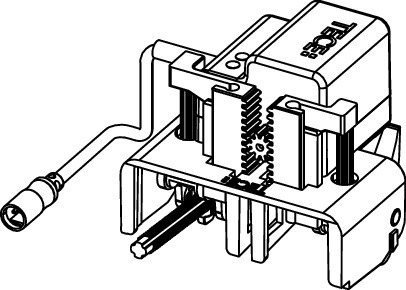

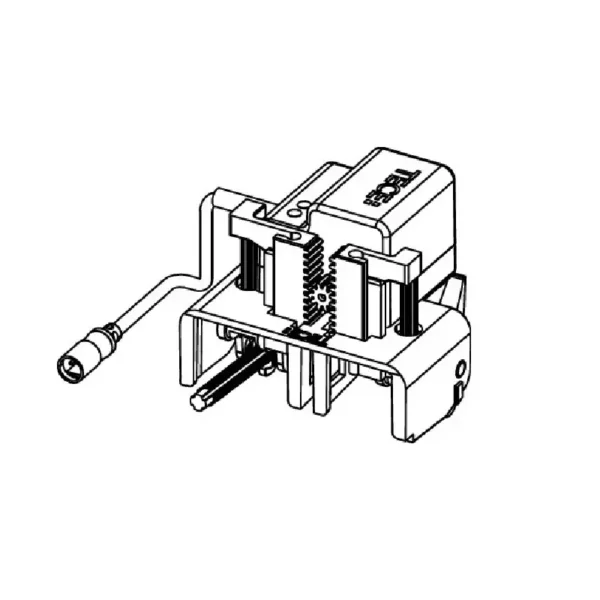

TECE Lux Mini aktivacioni motor, šifra 9820284, predstavlja originalnu električnu pogonsku komponentu namenjenu odgovarajućem Lux Mini sistemu elektronskog ispiranja. ITIM proizvod vodi kao „TECE Mini Motor Za Aktivac Lux 9820284“, dok je stvarna funkcija dela pretvaranje elektronske komande aktivacione tipke u mehaničko pokretanje odvodnog ventila vodokotlića. Motor je skriven iza završne tipke i predstavlja jednu od ključnih funkcionalnih komponenti elektronskog sistema.

Uloga motora u sistemu

Kod klasične mehaničke tipke korisnik pritiskom fizički pomera aktivacione elemente koji pokreću odvodni ventil. Lux Mini koristi elektronski princip rada. Senzorska elektronika registruje komandu, a aktivacioni motor zatim izvršava potreban mehanički pokret.

Motor zato predstavlja vezu između elektronskog upravljanja i hidrauličke funkcije odvodnog ventila.

Originalni rezervni deo

Šifra 9820284 predstavlja zasebnu servisnu komponentu, što omogućava da se kod određenog kvara ne menja kompletna staklena tipka ili ceo vodokotlić.

Originalna šifra je važna jer motori sličnog izgleda ne moraju imati isti priključak, hod ili način povezivanja sa mehanizmom.

Elektronska komanda

Lux Mini elektronika obrađuje signal sa senzorske površine i prosleđuje odgovarajuću komandu pogonskom delu. Motor zatim pokreće mehanizam ispiranja.

Zbog toga kvar motora može dovesti do situacije da staklena tipka reaguje i svetli, ali da se ispiranje ne izvršava.

Dijagnostika problema

Ako elektronska tipka ne pokreće ispiranje, motor nije jedini mogući uzrok. Treba proveriti napajanje, transformator, priključni kabl, konektore, elektroniku tipke i sam odvodni ventil.

Tek kada se potvrdi da elektronska komanda stiže do pogonskog dela, a motor ne izvršava pravilan pokret, opravdano je fokusirati servis na 9820284.

Odnos prema odvodnom ventilu

Motor nije odvodni ventil. Odvodni ventil zadržava i ispušta vodu iz rezervoara, dok motor samo pokreće njegov mehanizam.

Ako voda stalno curi u WC šolju bez aktiviranja tipke, uzrok može biti zaptivka ili sam odvodni ventil, a ne elektronski motor.

Dvokoličinsko ispiranje

Kompletan Lux Mini sistem može upravljati odgovarajućim režimima ispiranja kompatibilnog TECE vodokotlića. Motor izvršava komandu koju dobija od elektronike.

Količina ispuštene vode ne određuje se samim motorom, već podešavanjem vodokotlića i odvodnog ventila.

Napajanje

Motor radi kao deo elektronskog niskonaponskog sistema. Odgovarajući transformator obezbeđuje potrebno napajanje celom sklopu.

Šifra 9820284 predstavlja sam aktivacioni motor i ne uključuje automatski transformator ili druge napojne komponente.

Priključni kabl

Elektronske komponente međusobno se povezuju odgovarajućim kablovima i konektorima. TECE priključni kabl 9820352 predstavlja zaseban proizvod.

Pre zamene motora treba proveriti da konektor i kabl nisu oštećeni ili olabavljeni.

Montaža u servisnoj zoni

Aktivacioni motor nalazi se iza završne tipke u servisnoj zoni ugradnog vodokotlića. Pristupa mu se sa prednje strane nakon pažljive demontaže staklene ploče i potrebnih montažnih komponenti.

Ako je instalacija pravilno izvedena, zbog zamene motora nije potrebno rušiti zid ili pločice.

Priprema za servis

Pre rada električno napajanje sistema treba bezbedno isključiti ili obezbediti prema odgovarajućem servisnom postupku. Takođe treba proveriti položaj odvodnog mehanizma i drugih delova.

Električni konektor i mehanička veza starog motora odvajaju se pažljivo, bez povlačenja kablova.

Montaža novog motora

Novi originalni motor postavlja se u sistemski predviđenu poziciju. Konektor treba spojiti bez savijanja kontakata, a pogonski deo pravilno povezati sa mehanizmom.

Ako motor nije pravilno pozicioniran, može imati ograničen hod ili nepravilno aktivirati odvodni ventil.

Testiranje nakon zamene

Po završetku montaže uključuje se napajanje i testiraju se sve odgovarajuće funkcije ispiranja. Potrebno je proveriti da motor svaki put pravilno izvršava komandu i vraća se u početni položaj.

Istovremeno se proverava da odvodni ventil nakon ciklusa potpuno zatvara protok vode.

Razlika u odnosu na senzor

Senzor registruje korisnika i komandu, dok motor fizički izvršava pokret. Ako sistem uopšte ne prepoznaje približavanje korisnika, problem je verovatnije na senzorskoj ili napojnoj strani.

Ako senzor reaguje, ali nema mehaničke akcije, tada se detaljnije proveravaju motor i njegove veze.

Razlika u odnosu na okvir

Okvir za pričvršćivanje 9820397 nema električnu funkciju. On drži završnu tipku. Motor 9820284 je električna pogonska komponenta.

Oba dela mogu biti u istoj servisnoj zoni, ali su funkcionalno potpuno različita.

Razlika u odnosu na staklenu ploču

Staklena ploča je vidljivi završni element, dok motor ostaje potpuno skriven. Ogrebotina ili lom stakla ne predstavlja razlog za zamenu motora ako elektronsko aktiviranje normalno radi.

Novije servisne šifre

TECE kroz novije generacije elektronskih sistema koristi i druge aktivacione motore. Zato se novija šifra ne sme automatski tretirati kao direktna zamena za 9820284 bez provere servisne dokumentacije.

Generacija tipke i vodokotlića mora odgovarati rezervnom delu.

Održavanje

Aktivacioni motor nema redovan korisnički interval održavanja. Njegovo stanje proverava se kada postoje problemi sa elektronskim aktiviranjem ili tokom većeg servisa.

Motor ne treba otvarati, podmazivati ili modifikovati bez odgovarajuće servisne procedure.

Zaštita od vode

Iako se nalazi u sanitarnom sistemu, elektronsku komponentu treba zaštititi od direktnog polivanja tokom servisa. Voda ne treba da dospe na konektor, motor ili druge elektronske delove.

Pre ponovnog sklapanja servisna zona treba da bude suva.

Provera pre kupovine

Pre poručivanja treba potvrditi ITIM šifru 9820284 i proveriti servisnu dokumentaciju postojeće Lux Mini instalacije. Posebno treba utvrditi da je kvar zaista u pogonskom motoru, a ne u transformatoru, kablu, senzoru ili odvodnom ventilu.

TECE Lux Mini aktivacioni motor 9820284 predstavlja originalni električni pogon koji u kompatibilnom sistemu pretvara elektronsku komandu u mehaničko aktiviranje odvodnog ventila. Precizna identifikacija šifre i generacije sistema ključna je za pouzdanu servisnu zamenu.
