Opis

Opis proizvoda

TECE Profil montažni element za bide 82 cm, šifra 9330005, predstavlja niži samonoseći instalacioni modul namenjen stabilnoj ugradnji odgovarajućeg konzolnog bidea. ITIM potvrđuje šifru 9330005 i naziv sa oznakom 82, dok TECE zvanično objavljuje montažno uputstvo baš za bide modul konstrukcijske visine 820 mm. Proizvod pripada TECE Profil sistemu za suvu gradnju i predstavlja alternativu standardnom bide modulu visine 1120 mm.

Ugradna visina 82 cm

Najvažnija karakteristika modela 9330005 jeste konstrukcijska visina 820 mm, odnosno 82 cm. Niži okvir omogućava drugačije oblikovanje predzida u odnosu na standardni 112 cm modul.

Ova visina odnosi se na sam instalacioni element i ne predstavlja konačnu visinu bidea. Položaj sanitarne keramike podešava se prema tehničkom crtežu i koti gotovog poda.

TECE Profil sistem

Modul pripada TECE Profil porodici sanitarnih elemenata za suvu gradnju. TECE zvanično navodi bide module visine 1120 i 820 mm za zidne odnosno konzolne bidee.

Sistem omogućava integraciju modula u TECE Profil predzid, kao i u odgovarajuće metalne ili drvene pregradne konstrukcije.

Namena za konzolni bide

Konzolni bide je pričvršćen na zid i ne oslanja se direktno na pod. Zbog toga kompletno opterećenje keramike mora da se prenese na stabilnu noseću konstrukciju iza završne obloge.

Montažni modul obezbeđuje čvrstu osnovu i precizno pozicioniranje priključaka hladne i tople vode, odvoda i pričvrsnih elemenata.

Prednost nižeg predzida

Konstrukcijska visina 82 cm omogućava formiranje nižeg predzida koji može da se završi horizontalnom policom iznad bidea. To može biti korisno u kupatilima gde se ne želi instalacioni zid pune visine.

Niža konstrukcija takođe može pomoći pri uklapanju ispod prozora ili drugih arhitektonskih elemenata, pod uslovom da ostane dovoljno prostora za samu sanitariju.

Planiranje visine bidea

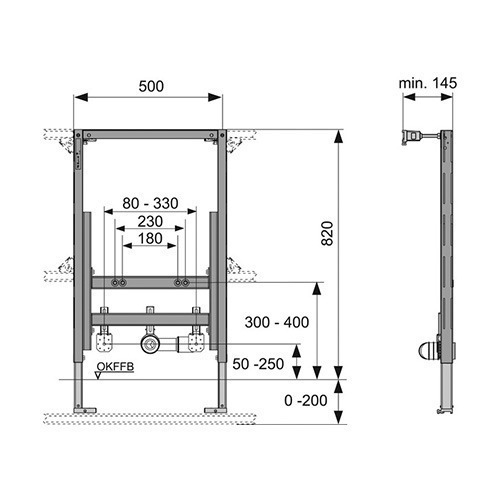

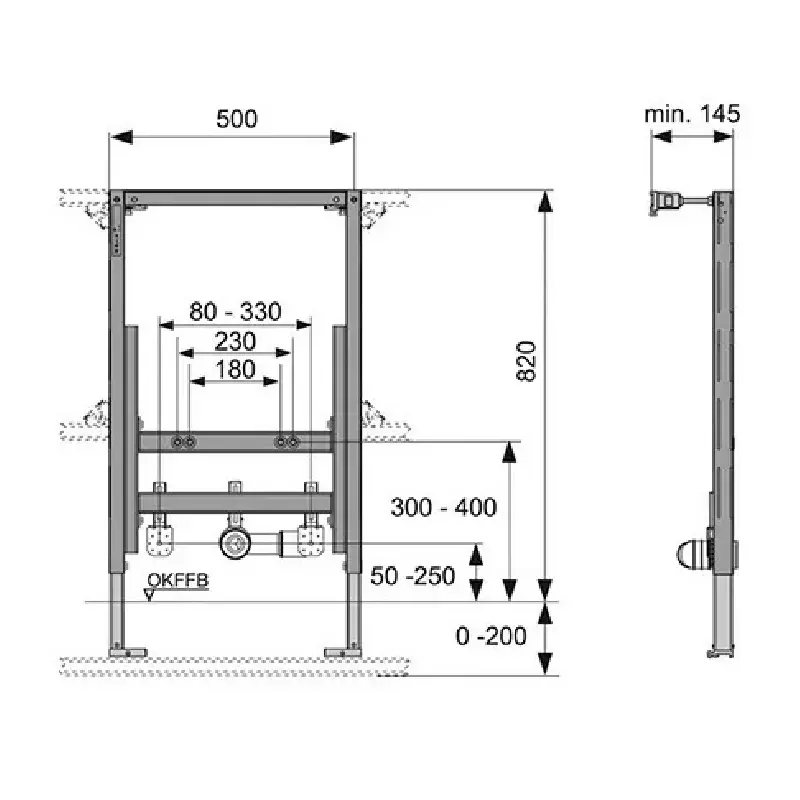

Pre fiksiranja modula treba odrediti konačnu visinu bidea u odnosu na gotov pod. Za to se koristi tehnički crtež konkretnog modela keramike.

Visinu ne treba određivati samo prema modulu, jer različiti bidei imaju različitu geometriju zadnje strane i položaj montažnih otvora.

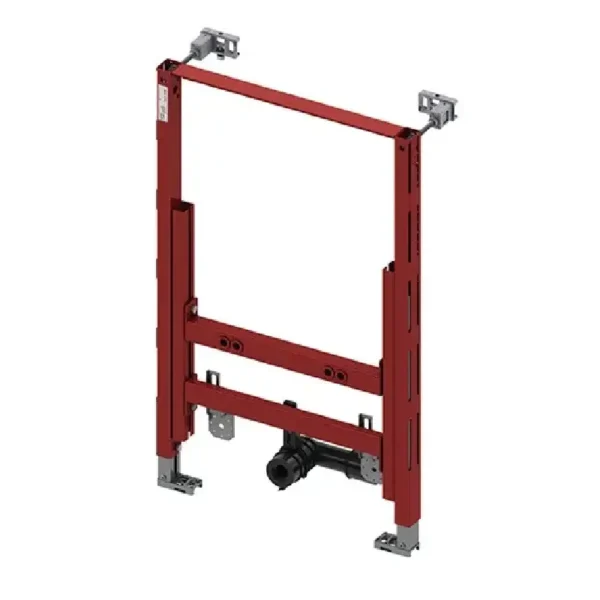

Samonoseći okvir

TECE Profil bide modul koristi noseći metalni okvir projektovan za integraciju u suvomontažni sistem. Okvir preuzima mehaničko opterećenje sanitarije.

Završne gips-kartonske ploče i keramika zato ne nose bide samostalno, već zatvaraju stabilnu instalacionu konstrukciju.

Pričvršćenje bidea

Konzolni bide pričvršćuje se na navojne nosače modula. Tačan razmak i položaj moraju biti usklađeni sa tehničkim merama izabrane keramike.

Pre zatvaranja zida treba probno proveriti sve kote kako se naknadno ne bi sekao završni zid.

Dovod hladne vode

Bide sa standardnom stojećom armaturom zahteva dovod hladne vode. Priključak se pozicionira u okviru instalacione zone tako da bude dostupan nakon montaže keramike, ali bez nepotrebnog isturanja.

Položaj treba uskladiti sa prostorom ispod bidea i priključnim crevima armature.

Dovod tople vode

Drugi priključak namenjen je toploj vodi. Hladni i topli priključak treba pravilno označiti i postaviti prema projektu kako se pri završnoj montaži ne bi zamenile strane.

Svi skriveni spojevi testiraju se pre zatvaranja zida.

Stojeća armatura

Veliki broj konzolnih bidea koristi armaturu postavljenu direktno na keramiku. Kod takve konfiguracije montažni modul priprema dovode vode u zoni iza bidea.

Ako konkretni bide koristi zidnu ili drugačiju armaturu, potrebno je posebno proveriti način pripreme instalacije.

Odvod bidea

Odvodni priključak mora se postaviti u tačnoj osi sifona i izlaza sanitarne keramike. Bide koristi znatno manji odvod od WC šolje i njegov položaj može značajno da varira između modela.

Pre konačnog podešavanja treba koristiti proizvođački crtež keramike.

Sifon

Sifon može biti vidljiv ili delimično skriven iza keramike, u zavisnosti od modela bidea. Montažni modul omogućava organizovanu pripremu odvodne zone, ali ne treba pretpostaviti da svaki mogući sifon dolazi uz sam element.

Sadržaj kompleta treba proveriti prema konkretnom pakovanju i TECE dokumentaciji.

Montaža u TECE Profil predzidu

Modul se integriše u TECE Profil konstrukciju i učvršćuje tako da ostane potpuno stabilan. Profilni sistem omogućava formiranje predzida odgovarajuće širine i dubine.

Niža visina modula posebno je pogodna kada se predzid završava na visini police.

Montaža u metalnom pregradnom zidu

TECE Profil sanitarni moduli projektovani su i za odgovarajuće metalne pregradne konstrukcije. Modul mora biti povezan sa nosećim profilima prema montažnom uputstvu.

Okvir ne treba ostaviti da se oslanja samo na tanku završnu ploču.

Montaža u drvenom zidu

Moguća je i ugradnja u odgovarajuće drvene skeletne zidove. Način pričvršćivanja zavisi od dimenzija i rasporeda drvene noseće konstrukcije.

Pre zatvaranja treba proveriti da nema pomeranja modula pod opterećenjem.

Provera završnog poda

Visina modula i bidea mora se računati od kote gotovog poda. Ako se instalacija radi pre postavljanja košuljice i keramike, svi budući slojevi moraju biti uračunati.

Ovo je naročito važno kod nižeg modula, gde nekoliko centimetara razlike može uticati na konačnu ergonomiju.

Proba vodovodne instalacije

Dovodi hladne i tople vode testiraju se pod pritiskom pre zatvaranja predzida. Sve navojne i cevne veze moraju ostati potpuno suve.

Eventualno curenje mnogo je jednostavnije rešiti u ovoj fazi nego nakon završetka pločica.

Proba odvoda

Odvodni priključak takođe treba proveriti pre zatvaranja zida. Položaj mora omogućiti nesmetano povezivanje sifona bez bočnog naprezanja.

Nepravilan odvod može kasnije sprečiti da bide potpuno nalegne uz zid.

Završna zidna obloga

Nakon provere instalacije okvir se zatvara odgovarajućim pločama. Otvori za navojne nosače, dovode i odvod moraju biti precizno izvedeni.

Na gornjoj strani niskog predzida može se formirati završna polica ako je tako projektovano.

Montaža bidea

Po završetku obloge bide se postavlja na pripremljene nosače, povezuje sa dovodom i odvodom i ravnomerno zateže. Keramika treba potpuno i pravilno da nalegne.

Ako postoji zazor ili nagib, uzrok treba proveriti pre dodatnog zatezanja.

Razlika u odnosu na 9330000

TECE zvanično potvrđuje bide module u visinama 1120 mm i 820 mm. :contentReference[oaicite:14]{index=14} Standardni 9330000 ima višu konstrukciju, dok 9330005 omogućava niži predzid.

Osnovna namena – montaža konzolnog bidea – ostaje ista, ali arhitektonske mogućnosti predzida se razlikuju.

Izbor prema prostoru

Viši modul je logičan kada predzid svakako ide do veće visine. Niži 82 cm model može biti praktičniji kada se želi polica, montaža ispod prozora ili vizuelno niža instalaciona zona.

Izbor treba napraviti pre izvođenja vodovoda i završne konstrukcije.

Održavanje

Sam metalni modul nakon zatvaranja zida ne zahteva redovno održavanje. Servisiraju se dostupni elementi poput slavine, ventila, sifona i priključnih creva.

Pravilno pozicioniranje priključaka tokom grube montaže značajno olakšava kasnije održavanje.

Provera pre kupovine

Pre poručivanja treba potvrditi šifru 9330005, konstrukcijsku visinu 82 cm, model konzolnog bidea, položaj dovoda i odvoda i planiranu visinu završnog predzida. Ako je potreban standardni viši element, treba proveriti odgovarajuću 112 cm varijantu.

TECE Profil montažni element za bide 9330005 predstavlja sistemsko rešenje za stabilnu ugradnju konzolnog bidea u nižem predzidu. Konstrukcijska visina od 82 cm omogućava veću slobodu u projektovanju kupatila, uz zadržavanje TECE Profil koncepta noseće i precizno podesive instalacione osnove.
