Opis

Opis proizvoda

TECEone predinstalacioni set za GEBERIT Duofix, šifra 9880066, predstavlja specijalni montažni komplet koji omogućava pripremu odgovarajućeg GEBERIT Duofix WC modula za kasniju montažu TECEone WC šolje sa funkcijom bidea. ITIM proizvod vodi kao „TECE Pred Instalacioni Set One Geber 9880066“, dok TECE tehnička dokumentacija precizira da je set namenjen upravo Duofix modulima za suvu montažu. Ovo je sistemski adapter između TECEone sanitarne keramike i odgovarajućeg GEBERIT predzidnog modula.

Namena seta

TECEone verzija sa toplom vodom zahteva dve dodatne priključne tačke u zoni WC šolje: hladnu i toplu vodu. Standardni WC modul primarno je projektovan za vodokotlić i ispiranje, pa dodatni priključci za bide funkciju moraju da se pripreme u gruboj fazi instalacije.

Set 9880066 rešava upravo taj zadatak kod odgovarajućeg GEBERIT Duofix modula. Omogućava da priključci budu pravilno pozicionirani i mehanički stabilni pre zatvaranja zida.

Kompatibilnost sa GEBERIT Duofix sistemom

Najvažnija karakteristika ove šifre jeste njena namenska kompatibilnost sa GEBERIT Duofix predzidnim modulima. To je neuobičajen, ali veoma praktičan slučaj gde TECE proizvodi dodatni set koji omogućava integraciju svoje TECEone keramike sa instalacionim modulom drugog proizvođača.

Ova kompatibilnost ne znači da set odgovara svakom GEBERIT proizvodu. Namenjen je odgovarajućim Duofix WC modulima za suvu montažu, pa se konkretan modul treba proveriti prema tehničkom crtežu i godini proizvodnje.

Priprema za TECEone

TECEone WC šolja sa funkcijom bidea koristi vodu direktno iz instalacije. Za toplu varijantu potrebni su hladni i topli dovod. Zbog toga instalacija mora biti završena pre postavljanja završne obloge.

Predinstalacioni set pozicionira priključke na mestu koje odgovara TECEone keramici. Na taj način se izbegava improvizovano izvođenje cevi neposredno pre montaže WC šolje.

Dva nosača priključaka

Set koristi dva nosača odnosno pričvrsne ploče za priključke hladne i tople vode. Nosači se montiraju na odgovarajući Duofix modul i drže priključne tačke u pravilnom odnosu.

Njihova konstrukcijska funkcija je važna jer se navojni priključci pri kasnijoj montaži opterećuju prilikom zatezanja ventila i priključnih delova. Bez stabilne potpore sila bi se mogla prenositi na samu cev.

Zidna kolena 1/2″x1/2″

Za 9880066 proizvođačka dokumentacija navodi zidna kolena sa unutrašnjim navojem 1/2″x1/2″. Ona stvaraju završne priključne tačke za toplu i hladnu vodu.

Ovo je bitna razlika u odnosu na pojedine druge TECEone predinstalacione setove kod kojih se kolena 9021032 mogu dodavati zasebno. Kod Duofix seta dokumentacija navodi kolena kao deo kompleta.

Zvučna izolacija priključaka

Set obuhvata elemente zvučne izolacije namenjene zidnim priključcima. Njihova funkcija je smanjenje direktnog kontakta i prenosa vibracija između instalacije vode i metalne konstrukcije predzida.

Zvučna izolacija je posebno korisna kod predzidnih instalacija jer metalni okvir može preneti vibracije na ploče i završni zid ako priključci nisu pravilno odvojeni.

Pričvrsni elementi

U sadržaju se nalaze odgovarajući vijci za pričvršćivanje priključnih kolena i sigurnosni odnosno zaključavajući elementi nosača. Komplet je zato namenjen sistemskoj montaži bez improvizovanog pravljenja nosača na gradilištu.

Pri montaži treba koristiti originalne položaje i rupe predviđene konstrukcijom seta.

Montaža pre zatvaranja zida

9880066 je predinstalacioni odnosno grubi montažni set. To znači da se ugrađuje dok je Duofix modul još otvoren i pristupačan. Nakon postavljanja nosača priključuju se vodovodne cevi, proverava položaj i izvodi proba nepropusnosti.

Tek kada se potvrdi da je sve pravilno izvedeno, predzidna konstrukcija može da se zatvori pločama i završi pločicama.

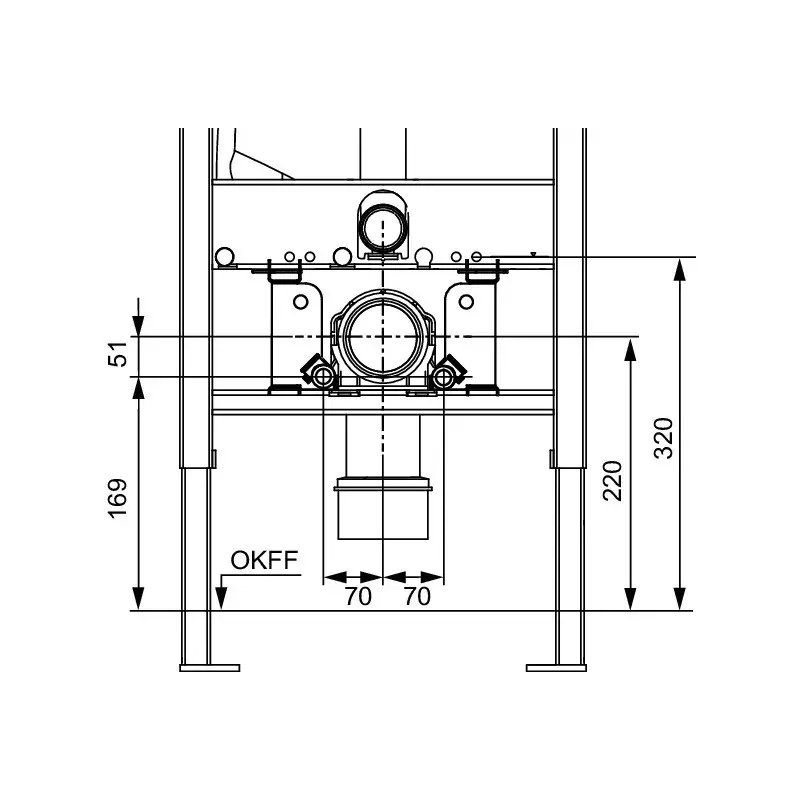

Položaj hladne i tople vode

Priključci moraju biti postavljeni prema TECEone tehničkom crtežu. Nije dovoljno da oba priključka budu „negde iza šolje“, jer keramika ima definisanu zonu u kojoj se kasnije povezuju ventili i creva.

Greška od nekoliko centimetara može značajno otežati ili čak onemogućiti završnu montažu bez otvaranja zida.

Proba pod pritiskom

Nakon povezivanja instalacije treba pustiti vodu i proveriti oba priključka. Spojevi se kontrolišu dok je konstrukcija još otvorena. Posebnu pažnju treba obratiti na navojna kolena, spojeve cevi i sve prelaze na druge sisteme.

Ovo je jedna od najvažnijih faza jer će priključci nakon završetka radova biti skriveni.

Bez električnog priključka

TECEone radi hidraulički i ne koristi električni grejač vode. Zato predinstalacioni set 9880066 služi za pripremu vode, a ne za električne instalacije.

Topla voda dolazi direktno iz kućne instalacije, dok TECEone koristi sopstveni termostatski sistem za regulaciju temperature.

Odnos prema TECEone završnim ventilima

Predinstalacioni set ne treba mešati sa završnim ugaonim ventilima koji se mogu koristiti kasnije u sistemu. Set priprema zidnu instalaciju, dok završni elementi omogućavaju povezivanje same WC šolje.

Pri planiranju kompleta treba proveriti da li su svi završni delovi već uključeni u drugi proizvod ili se nabavljaju zasebno.

Prednost namenskog seta

Glavna prednost 9880066 jeste to što omogućava TECEone instalaciju bez potrebe za zamenom postojećeg koncepta GEBERIT Duofix modula samo zbog bide funkcije. Projektant i instalater mogu koristiti Duofix konstrukciju, a istovremeno unapred pripremiti vodu za TECEone keramiku.

To je naročito korisno kada je određeni tip modula već standardizovan na objektu ili kada postoji unapred definisan GEBERIT sistem.

Servis i održavanje

Nakon zatvaranja zida sami nosači predinstalacionog seta ne zahtevaju redovno održavanje. Servis se uglavnom odnosi na dostupne završne ventile i TECEone komponente.

Zbog toga je kvalitet grube instalacije veoma važan: nosači i skriveni spojevi treba da budu pravilno izvedeni od samog početka.

Provera pre kupovine

Pre poručivanja treba proveriti šifru 9880066, model GEBERIT Duofix WC elementa i planiranu TECEone keramiku. Takođe treba proveriti da li projekat zahteva dovod i hladne i tople vode.

TECEone predinstalacioni set 9880066 predstavlja specifično sistemsko rešenje za povezivanje TECEone funkcije pranja sa odgovarajućim GEBERIT Duofix modulom. Nosači, zidna kolena i zvučna izolacija omogućavaju da priključci budu pripremljeni precizno i pouzdano pre završetka zida.
