TECE Profil ugradni vodokotlić sa montažnim setom (9300322)

Opis

TECE Profil ugradni vodokotlić za konzolnu WC šolju 98 cm 9300322

TECE Profil ugradni vodokotlić visine 98 cm

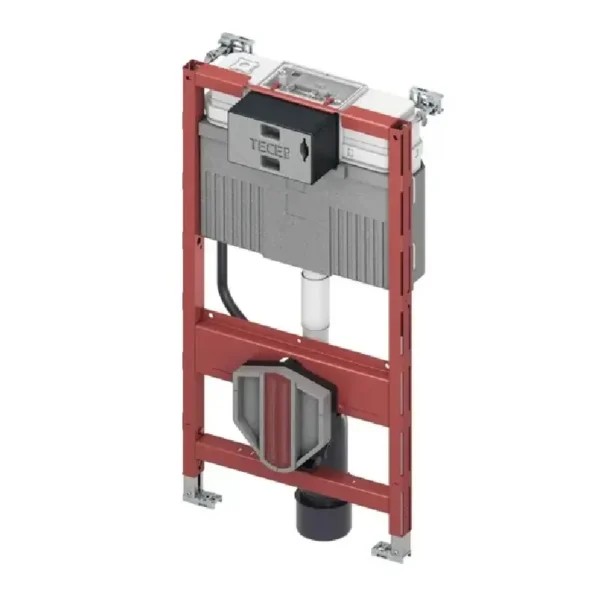

TECE Profil 9300322 je ugradni vodokotlić sa samonosećim čeličnim instalacionim modulom namenjenim za montažu konzolne WC šolje. Konstrukciona visina modula iznosi 98 cm, što ga svrstava u niže TECE Profil instalacione elemente.

Modul objedinjuje čelični nosač, TECE Uni ugradni vodokotlić, elemente za pričvršćivanje WC šolje, odvodno koleno, adapter i pripremu za odgovarajuću TECE aktivacionu tipku.

Šifra proizvoda je:

9300322

GTIN / EAN oznaka je:

4027255085640

Ugradna visina 98 cm

Ukupna konstrukciona visina TECE Profil modula iznosi:

980 mm, odnosno 98 cm

Niža konstrukcija omogućava formiranje predzida manje visine u odnosu na standardne instalacione module visine 112 cm.

Modul ima:

• visinu 98 cm
• širinu 50 cm
• osnovnu dubinu približno 16 cm
• visinski podesive nogice

Širina modula 50 cm

Širina instalacionog okvira iznosi:

500 mm, odnosno 50 cm

Čelični okvir formira noseću konstrukciju za vodokotlić i konzolnu WC keramiku.

Podesive nogice 0–20 cm

Donje nogice modula mogu se podešavati po visini u rasponu:

0–20 cm

Podešavanje omogućava nivelaciju modula i usklađivanje visine sa završnom kotom poda.

Samonoseći čelični okvir

TECE Profil 9300322 koristi samonoseći čelični instalacioni okvir sa zaštitnom površinskom obradom.

Okvir nosi:

• ugradni vodokotlić
• konzolnu WC šolju
• priključne elemente
• odvodni sistem
• montažne elemente

Konstrukcija omogućava stabilno povezivanje sa odgovarajućom predzidnom ili TECE Profil konstrukcijom.

Montaža konzolne WC šolje

TECE Profil ugradni vodokotlić 9300322 namenjen je montaži konzolne WC šolje.

Na okviru se nalaze M12 pričvrsni elementi za keramiku sa standardnim razmakom:

• 18 cm
• 23 cm

Razmak se podešava prema konkretnom modelu WC šolje.

TECE Uni ugradni vodokotlić

U modul je integrisan TECE Uni ugradni vodokotlić.

Vodokotlić je fabrički montiran unutar nosećeg okvira i izrađen je od plastike otporne na udarce.

Ukupna zapremina rezervoara iznosi:

10 litara

Vodokotlić je izrađen i ispitan prema standardu EN 14055.

Fabričko ispiranje 6 litara

Fabrički podešena količina vode za puno ispiranje iznosi:

6 l

Podešavanje se može prilagoditi u zavisnosti od WC keramike i potrebnog režima ispiranja.

Podesivo puno ispiranje

Količina vode za puno ispiranje može se podesiti na:

• 4,5 l
• 6 l
• 7,5 l
• 9 l

Na taj način TECE Uni vodokotlić omogućava usklađivanje količine vode sa kompatibilnom WC šoljom.

Malo ispiranje 3 litra

Kod korišćenja dvokoličinske TECE aktivacione tipke, mala količina ispiranja iznosi:

3 l

Dvokoličinski sistem omogućava odvojeno aktiviranje malog i punog ispiranja.

Jednokoličinsko i dvokoličinsko ispiranje

TECE Uni vodokotlić omogućava rad sa:

• jednokoličinskim ispiranjem
• dvokoličinskim ispiranjem

Funkcija zavisi od izabrane kompatibilne TECE aktivacione tipke.

Aktiviranje sa prednje strane

TECE Profil 9300322 omogućava postavljanje aktivacione tipke na prednju stranu predzida.

Kod ove izvedbe tipka se nalazi na vertikalnoj površini iznad WC šolje.

Aktiviranje sa gornje strane

Zbog konstrukcione visine od 98 cm modul omogućava i aktiviranje sa gornje strane.

Tipka se u toj konfiguraciji postavlja na horizontalnu gornju površinu predzida.

Ova mogućnost predstavlja jednu od karakteristika niskog TECE Profil modula 9300322.

Easy fit sistem

TECE Profil ugradni vodokotlić poseduje easy fit sistem za montažu odgovarajuće TECE aktivacione tipke.

Sistem omogućava povezivanje tipke sa servisnim i aktivacionim mehanizmom vodokotlića.

Instalacioni tunel servisnog otvora prilagođava se završnoj debljini zida nakon postavljanja obloge.

Aktivaciona tipka se naručuje posebno

TECE aktivaciona tipka nije sastavni deo artikla 9300322.

Tipka se bira zasebno prema:

• načinu aktiviranja
• jednokoličinskom ili dvokoličinskom ispiranju
• seriji TECE tipke
• materijalu
• boji
• završnoj obradi

Priključak vode R 1/2″

TECE Uni vodokotlić poseduje priključak za dovod vode:

R 1/2″

Priključak je smešten u servisnoj zoni vodokotlića i dostupan nakon uklanjanja aktivacione tipke.

Izolacija protiv kondenzacije

TECE Uni ugradni vodokotlić poseduje izolaciju protiv kondenzacije.

Izolacioni sloj razdvaja hladnu vodu u rezervoaru od spoljne konstrukcije vodokotlića i predzida.

Ulivni ventil

U vodokotliću se nalazi hidraulički ulivni ventil za kontrolisano punjenje rezervoara nakon ispiranja.

TECE za sistem navodi akustičnu klasifikaciju:

grupa armature 1 prema DIN 4109

Podešavanje protoka ispiranja

Ispirni sistem omogućava prilagođavanje protoka vode prema karakteristikama ugrađene WC šolje.

Podešavanje omogućava usklađivanje intenziteta ispiranja sa oblikom i konstrukcijom sanitarne keramike.

Odvodno koleno DN 90

U okviru TECE Profil modula nalazi se odvodno koleno:

DN 90

Odvodno koleno služi za povezivanje izlaza konzolne WC šolje sa kanalizacionom instalacijom.

Adapter DN 90/100

U kompletu se nalazi adapter:

DN 90/100

Adapter omogućava prelaz sa DN 90 odvodnog kolena na kanalizacionu instalaciju DN 100.

WC priključna garnitura

Modul sadrži odgovarajuću priključnu garnituru za povezivanje konzolne WC šolje sa vodokotlićem i kanalizacionim odvodom.

Priključna zona obuhvata:

• cev za ispiranje
• priključak WC keramike
• odvodno koleno DN 90
• adapter DN 90/100

Priprema za tuš WC

TECE Profil 9300322 ima fabričku pripremu za povezivanje kompatibilnog tuš WC sistema.

Konstrukcija obuhvata pripremu za vođenje potrebnih priključaka kroz instalacioni modul do zone WC keramike.

To omogućava integraciju odgovarajuće WC šolje sa funkcijom pranja u okviru iste predzidne instalacije.

Servisni otvor

Servisni pristup unutrašnjim komponentama vodokotlića ostvaruje se preko otvora iza aktivacione tipke.

Kroz servisni otvor dostupni su:

• ulivni ventil
• ispusni ventil
• priključak vode
• mehanizam aktiviranja
• unutrašnji elementi vodokotlića

Servisiranje se obavlja sa spoljne strane bez otvaranja završne zidne obloge.

Nosivost instalacionog sistema

Samonoseća čelična konstrukcija modula projektovana je za preuzimanje opterećenja konzolne WC šolje i korisnika.

Za pravilno montiran instalacioni sistem navodi se nosivost od najmanje:

400 kg prema EN 997

Nosivost zavisi od pravilne montaže modula i stabilnosti građevinske konstrukcije.

Podešavanje visine WC šolje

Položaj pričvrsnih elemenata i visinsko podešavanje modula omogućavaju definisanje završne visine WC šolje.

Kod odgovarajuće konfiguracije moguća je i izvedba povećane visine sedenja.

TECE Profil sistem

Modul 9300322 pripada TECE Profil programu instalacionih elemenata.

Konstrukcija je predviđena za kombinovanje sa odgovarajućim:

• TECE Profil profilima
• predzidnim sistemima
• montažnim elementima
• TECE aktivacionim tipkama
• konzolnim WC šoljama

Niska konstrukciona visina

Visina od 98 cm omogućava formiranje nižeg predzida.

U poređenju sa standardnim modulima visine 112 cm, model 9300322 ima nižu ukupnu konstrukciju i istovremeno omogućava aktiviranje sa prednje ili gornje strane.

Primena sa kompaktnom WC keramikom

Kod niskih instalacionih modula položaj aktivacione tipke treba uskladiti sa konstrukcijom WC šolje i WC daske.

Gornja aktivacija omogućava da se tipka postavi na horizontalnu površinu predzida kada konstrukcija sanitarne keramike zahteva drugačiji položaj upravljačkog elementa.

Rezervni delovi

TECE za sistem vodi pojedinačne rezervne elemente, među kojima su:

• Uni vodokotlić
• montažni elementi vodokotlića
• ispirna cev
• zaptivke
• odvodno koleno DN 90
• adapter DN 90/100
• WC priključna garnitura
• montažni pribor

Modularna konstrukcija omogućava pristup funkcionalnim komponentama kroz servisni otvor.

Sadržaj isporuke

TECE Profil ugradni vodokotlić 9300322 obuhvata:

• samonoseći čelični instalacioni modul
• TECE Uni ugradni vodokotlić
• priključak vode R 1/2″
• ispirni mehanizam
• ulivni ventil
• odvodno koleno DN 90
• adapter DN 90/100
• WC priključnu garnituru
• M12 pričvrsne elemente za WC šolju
• visinski podesive nogice
• servisni otvor
• easy fit sistem za montažu tipke
• pripremu za tuš WC

Aktivaciona tipka nije uključena u osnovni artikal.
