TECE Tile montažni set za tipke za oblaganje keramikom (9240TILE)

Opis

Montažni set za tipke obložene keramikom

TECE Tile 9240tile je sistem namenjen izradi aktivacione tipke koja se oblaže istom ili odgovarajućom keramičkom pločicom kao zid oko ugradnog vodokotlića. Na taj način klasična vidljiva tipka može biti zamenjena površinom koja se vizuelno uklapa u keramičku oblogu.

TECE Tile omogućava:

• oblaganje aktivacione površine keramikom
• uklapanje tipke sa zidnim pločicama
• formiranje diskretnije aktivacione zone
• pristup vodokotliću preko demontažne tipke
• korišćenje jednog sistema za tri TECE serije tipki
• precizno isecanje keramike pomoću priloženog šablona

TECE Tile 3 u 1 sistem

TECE Tile je razvijen kao 3 u 1 proizvod. Kompatibilan je sa svim TECE WC modulima, a služi kao rešenje za aktivacione tipke iz tri različite TECE serije:

• TECEnow
• TECEloop
• TECEsolid

Uz set se dobija odgovarajući 3 u 1 šablon koji omogućava pripremu keramičke pločice prema obliku odgovarajuće tipke.

Ovakav koncept omogućava korišćenje jednog montažnog sistema za više tipova aktivacionih elemenata.

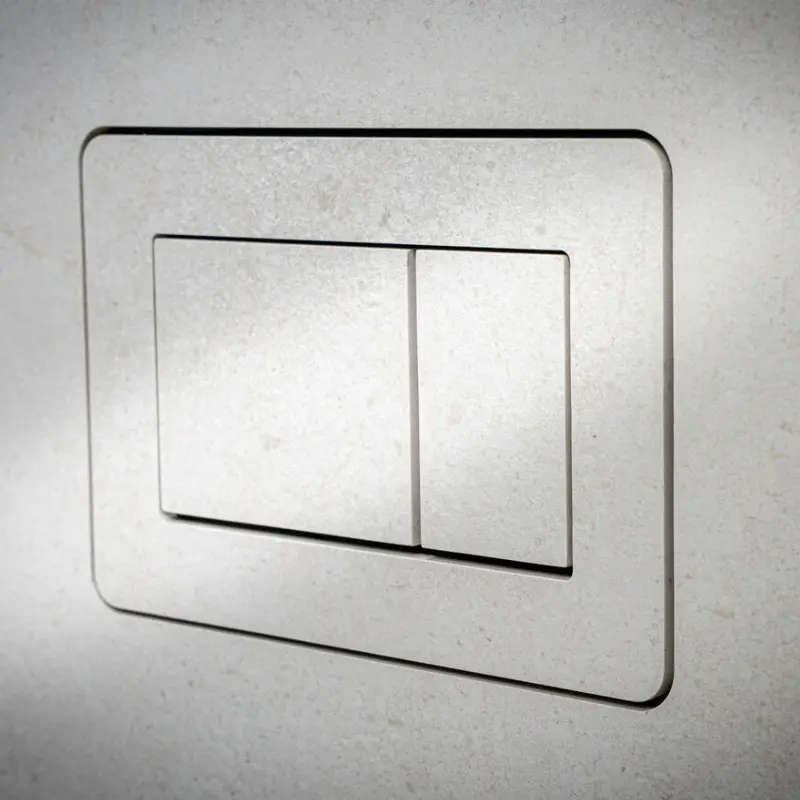

Tipka za oblaganje keramikom

Glavni element TECE Tile sistema predstavlja aktivaciona površina predviđena za oblaganje keramičkom pločicom.

Keramika se precizno seče prema priloženom šablonu, a zatim postavlja na pripremljeni nosač tipke.

Na taj način vidljiva površina može pratiti:

• boju zidne keramike
• dezen pločice
• teksturu površine
• raspored fuga
• pravac šare
• format keramičke obloge

Cilj sistema je da aktivaciona tipka postane integralni deo završne zidne obloge.

Uklapanje sa zidnom keramikom

Kod klasične aktivacione tipke završni element jasno se izdvaja od zida zbog različitog materijala i boje. TECE Tile omogućava da se na aktivacionu površinu postavi komad iste keramike koja je korišćena za oblaganje zida.

Ovakva konstrukcija omogućava:

• kontinuitet zidne obloge
• manje vidljivu aktivacionu površinu
• očuvanje dizajna velike keramičke ploče
• uklapanje sa mermernim dezenima
• uklapanje sa kamenim dekorima
• uklapanje sa jednobojnom keramikom
• primenu kod velikih formata pločica

Posebno je značajno precizno pozicioniranje šare kada se koristi keramika sa izraženim dezenom.

Minimalistička aktivaciona zona

TECE Tile je razvijen tako da smanji vizuelni uticaj klasične WC tipke na zidnu površinu. Kada je pravilno ugrađen i obložen keramikom, aktivaciona zona prati izgled okolne zidne obloge. TECE ga opisuje kao sistem koji se stapa sa površinom pločica.

Takvo rešenje posebno odgovara enterijerima sa:

• velikim formatima keramike
• kamenim dezenima
• mermernim površinama
• monohromatskim zidovima
• minimalističkim kupatilima
• skrivenim instalacijama
• čistim geometrijskim linijama

Kompatibilnost sa TECE WC modulima

TECE navodi da je TECE Tile 3 u 1 kompatibilan sa svim TECE WC modulima.

To omogućava primenu sistema kod različitih TECE instalacionih rešenja sa ugradnim vodokotlićem.

Pre ugradnje potrebno je proveriti:

• model postojećeg TECE modula
• tip aktivacionog sistema
• završnu dubinu zida
• vrstu postojeće tipke
• položaj servisnog otvora
• debljinu završne keramike

Kompatibilnost sa TECEnow

TECE Tile može se koristiti kao rešenje za sistem TECEnow.

TECEnow karakteriše pravougaona geometrija aktivacionih tastera, pa se prilikom pripreme keramičke površine koristi odgovarajući deo priloženog 3 u 1 šablona.

Precizno isecanje je važno kako bi:

• tasteri imali slobodan hod
• ivice bile pravilno obrađene
• zazori bili ravnomerni
• keramika pravilno nalegla na nosač

Kompatibilnost sa TECEloop

TECE Tile podržava i TECEloop aktivacione tipke.

TECEloop koristi karakterističnu geometriju okruglih tastera, zbog čega 3 u 1 šablon sadrži odgovarajuću konfiguraciju za precizno formiranje otvora.

Kod obrade pločice potrebno je voditi računa o:

• centru tastera
• prečniku otvora
• završnoj obradi ivice
• položaju keramike prema fugama
• pravilnom hodu oba tastera

Kompatibilnost sa TECEsolid

Treća podržana serija je TECEsolid. TECE Tile je koncipiran tako da jedan set može biti pripremljen i za ovu vrstu aktivacione tipke.

Za pravilnu pripremu koristi se odgovarajući deo priloženog šablona.

3 u 1 šablon za isecanje

Uz TECE Tile isporučuje se 3 u 1 šablon namenjen preciznom isecanju keramike za kompatibilne tipke.

Šablon podržava:

• TECEnow
• TECEloop
• TECEsolid

Njegova funkcija je da keramičaru omogući precizno određivanje položaja i oblika rezova pre obrade pločice.

Šablon je posebno važan kod:

• porcelanskog granita
• velikih formata
• pločica sa mermernim dezenom
• keramike sa izraženom šarom
• tankih ploča
• keramike kod koje je potrebna visoka preciznost završnih ivica

Precizno rezanje keramičke pločice

TECE posebno navodi da ugradnju treba da obavlja iskusan keramičar sa odgovarajućim alatom za precizno rezanje pločica.

Preciznost je važna jer nepravilno izveden rez može dovesti do:

• prevelikih zazora
• nepravilnih ivica
• pucanja keramike
• otežanog rada tastera
• vizuelnog odstupanja od okolnih fuga
• nemogućnosti pravilnog postavljanja obloge

Kod tvrđih keramičkih materijala potrebno je koristiti odgovarajući profesionalni alat.

Prednji deo sa četiri magneta

Prednji deo TECE Tile tipke koristi četiri magneta.

Magnetno pričvršćivanje omogućava:

• stabilno pozicioniranje prednje površine
• jednostavnije skidanje radi pristupa
• odsustvo vidljivih vijaka sa prednje strane
• precizno naleganje
• ponovnu montažu nakon servisiranja

Ovo je posebno važno jer aktivaciona tipka istovremeno predstavlja pristup servisnom otvoru ugradnog vodokotlića.

Zadnji deo sa četiri vijka

Zadnji deo konstrukcije koristi četiri vijka.

Vijci služe za stabilno povezivanje nosača i formiranje čvrste osnove na koju se postavlja prednji deo tipke.

Prilikom montaže potrebno je proveriti:

• ravnomerno zatezanje
• pravilan položaj nosača
• nivelaciju elementa
• slobodan hod aktivacionih komponenti
• pravilno naleganje magnetnog dela

Dva klina

Set sadrži dva klina koji predstavljaju deo mehaničkog sklopa za povezivanje TECE Tile sistema sa aktivacionim mehanizmom.

Klinovi se postavljaju prema montažnom uputstvu i moraju biti pravilno pozicionirani pre završnog postavljanja prednje površine.

Dve potisne šipke

U kompletu se nalaze dve potisne šipke za ispiranje.

Njihova funkcija je da prenesu pritisak sa tastera na mehanizam ugradnog vodokotlića.

Dve šipke omogućavaju:

• aktiviranje manjeg ispiranja
• aktiviranje većeg ispiranja
• mehaničko povezivanje tipke i ispirnog ventila
• podešavanje funkcionalnog hoda

Posle montaže potrebno je proveriti da se oba tastera slobodno vraćaju u početni položaj.

PET-G materijal

TECE Tile sistem izrađen je od PET-G materijala.

PET-G se koristi za konstrukcijske elemente sistema na koje se postavlja keramička obloga i funkcionalne komponente tipke.

Konstrukcija je projektovana tako da obezbedi:

• stabilnu osnovu za keramiku
• precizno pozicioniranje
• malu masu nosača
• odgovarajuću geometrijsku stabilnost
• povezivanje sa magnetnim sistemom

Aktiviranje dve količine ispiranja

Konstrukcija sa dve potisne šipke omogućava korišćenje dvokoličinskog ispiranja kompatibilnog TECE vodokotlića.

Na taj način postoje dva odvojena tastera:

• manji za smanjenu količinu vode
• veći za punu količinu vode

Količina vode ne određuje se TECE Tile setom već podešavanjem odgovarajućeg ispirnog ventila u TECE vodokotliću.

Servisni pristup vodokotliću

Iako je tipka obložena keramikom i vizuelno uklopljena sa zidom, aktivaciona površina mora ostati demontažna kako bi se omogućio servisni pristup vodokotliću.

Magnetni sistem omogućava uklanjanje prednjeg dela i pristup:

• ispirnom ventilu
• ulivnom ventilu
• zapornom ventilu
• potisnim šipkama
• unutrašnjim priključcima
• servisnom prostoru vodokotlića

Zbog toga keramička obloga ne sme trajno povezati aktivacionu površinu sa okolnim zidom.

Usklađivanje fuga

Jedna od važnih faza planiranja TECE Tile sistema je usklađivanje položaja tipke sa fugama zidne keramike.

Pre lepljenja pločica preporučuje se definisati:

• centar ugradnog vodokotlića
• visinu servisnog otvora
• raspored horizontalnih fuga
• raspored vertikalnih fuga
• dezen pločice
• položaj isečenog komada

Kod velikih formata moguće je koristiti komad iz iste pločice tako da se šara nastavlja preko aktivacione površine.

Primena sa pločicama velikog formata

TECE Tile posebno dolazi do izražaja kod velikih formata keramike, gde klasična aktivaciona ploča može prekinuti kontinuitet dezena.

Sistem može biti pogodan za:

• 60 × 120 cm
• 80 × 80 cm
• 80 × 160 cm
• 120 × 120 cm
• 120 × 240 cm
• druge formate prema projektu

Kompatibilnost konkretne pločice zavisi od njene debljine, strukture i mogućnosti precizne obrade.

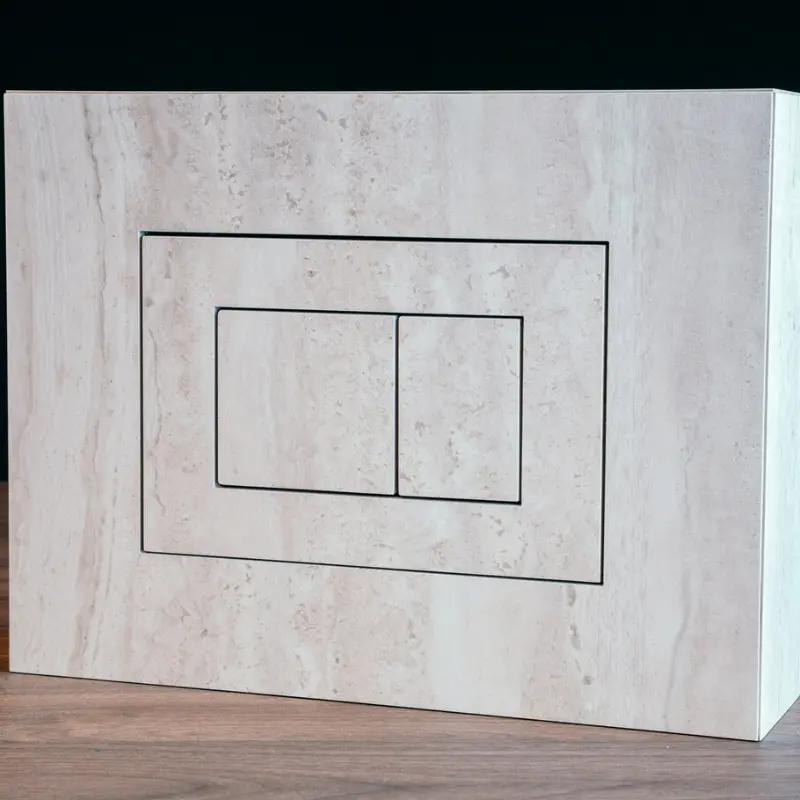

Primena sa mermernim dezenima

Kod keramike sa mermernim dezenom moguće je precizno pozicionirati komad koji se lepi na tipku kako bi vene i linije nastavile svoj tok preko aktivacione površine.

Za dobar završni rezultat potrebno je:

• unapred označiti položaj tipke
• sačuvati odgovarajući deo pločice
• precizno preneti šablon
• pravilno orijentisati šaru
• obraditi rezane ivice
• proveriti zazore pre konačne montaže

Priprema pre keramičarskih radova

TECE Tile treba uzeti u obzir već tokom planiranja zidne keramike.

Pre početka završnih radova treba definisati:

1. položaj TECE WC modula
2. tip aktivacione tipke
3. raspored pločica
4. položaj fuga
5. komad keramike za tipku
6. način preciznog rezanja
7. završnu debljinu zida
8. servisni pristup

Time se smanjuje mogućnost naknadnog sečenja već postavljene keramike.

Osnovni postupak ugradnje

Montaža sistema obuhvata:

1. proveru šifre proizvoda 9240tile
2. proveru TECE WC modula
3. izbor konfiguracije TECEnow, TECEloop ili TECEsolid
4. određivanje položaja aktivacione površine
5. izbor odgovarajućeg dela 3 u 1 šablona
6. prenošenje šablona na keramičku pločicu
7. precizno isecanje keramike
8. obradu rezanih ivica
9. probno postavljanje keramike
10. pripremu TECE Tile nosača
11. montažu zadnjeg dela sa četiri vijka
12. postavljanje dva klina
13. postavljanje dve potisne šipke
14. podešavanje hoda tastera
15. postavljanje keramičke obloge
16. postavljanje prednjeg dela pomoću četiri magneta
17. proveru manjeg ispiranja
18. proveru većeg ispiranja
19. proveru demontaže prednje površine
20. završnu kontrolu položaja keramike

Ugradnja od strane keramičara

TECE izričito preporučuje da ugradnju izvodi iskusan keramičar sa odgovarajućim alatom za precizno rezanje pločica.

Najveća pažnja potrebna je kod:

• određivanja rezova
• rezanja tvrdog porcelanskog granita
• formiranja uglova
• obrade ivica
• nastavka šare
• održavanja ravnomernog zazora
• postavljanja komada na nosač

Provera nakon montaže

Nakon završene ugradnje potrebno je proveriti:

• pravilan položaj tipke
• ravnomernost zazora
• poravnanje sa zidnom keramikom
• stabilnost keramičke obloge
• držanje četiri magneta
• slobodan rad oba tastera
• pravilno aktiviranje ispiranja
• vraćanje tastera
• mogućnost skidanja prednjeg dela
• pristup servisnom otvoru

Održavanje

Pošto je vidljiva površina TECE Tile sistema obložena odabranom keramikom, način čišćenja prvenstveno zavisi od vrste ugrađene pločice.

Za redovno održavanje treba:

• koristiti sredstva odgovarajuća za konkretnu keramiku
• izbegavati nakupljanje sredstva u zazorima
• ne koristiti oštre predmete uz ivice
• ne pritiskati tipku prekomernom silom
• povremeno proveriti slobodan hod tastera

Posebnu pažnju treba obratiti na dekorativne pločice sa specijalnim završnim površinama.

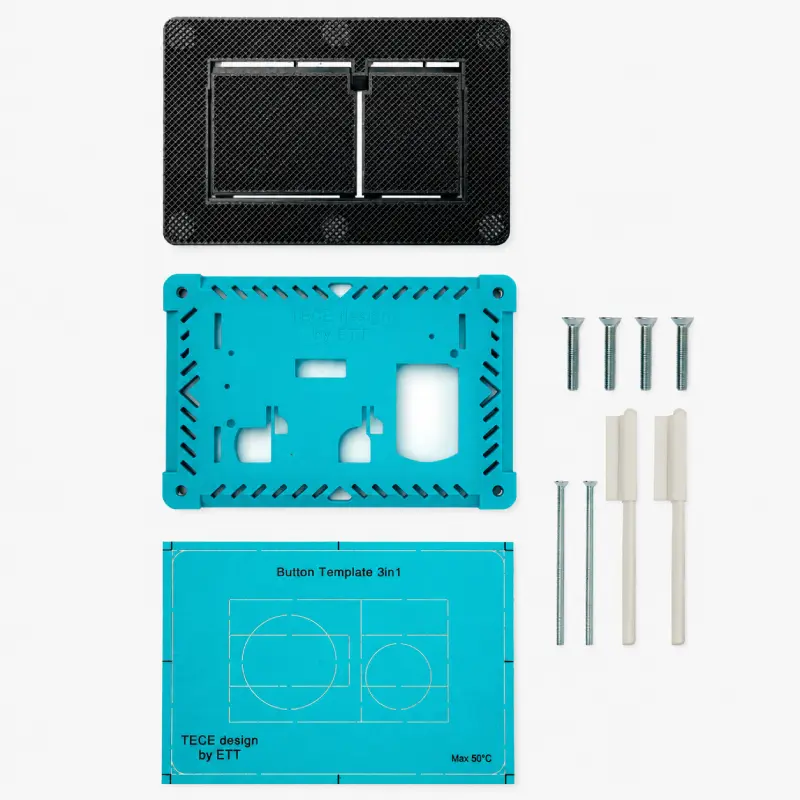

Sadržaj isporuke

TECE Tile 9240tile obuhvata:

• WC tipku predviđenu za oblaganje keramikom
• 3 u 1 šablon za izrez tipke
• prednji deo sa 4 magneta
• zadnji deo sa 4 vijka
• 2 klina
• 2 potisne šipke za ispiranje
