TECE Planus radio-sistem za daljinsko aktiviranje 230/12 V (9240355)

Opis

TECE Planus radio-sistem sa mrežnim napajanjem

TECE Planus radio-sistem za daljinsko aktiviranje 230/12 V sa šifrom 9240355 namenjen je pokretanju ispiranja TECE ugradnog vodokotlića preko bežične komande u kompatibilnom preklopnom potpornom rukohvatu. Sistem je razvijen za pristupačne sanitarne prostore u kojima korisnik treba da aktivira ispiranje sa mesta na kojem se oslanja, bez dosezanja standardne zidne tipke.

Radio-taster šalje signal prijemnoj elektronici, a elektronika zatim upravlja motorom koji pokreće mehanizam vodokotlića. Za razliku od baterijskog modela 9240354, ova varijanta koristi mrežno napajanje preko zasebnog transformatora. Time se izbegava periodična zamena četiri velike baterije, ali se zahteva pravilno planirana električna instalacija.

Primena u pristupačnim kupatilima

Komanda na potpornom rukohvatu može biti lakše dostupna osobi koja sedi na WC šolji, koristi invalidska kolica ili ima ograničenu pokretljivost ramena i trupa. Ispiranje se pokreće kratkim pritiskom bez potrebe za okretanjem tela ili puštanjem oslonca.

Sistem može biti primenjen u bolnicama, rehabilitacionim centrima, domovima za starije, hotelima, javnim objektima i privatnim kupatilima. Ipak, pravilna pristupačnost zahteva i odgovarajući položaj rukohvata, visinu keramike, slobodan prostor i nosivost svih montažnih elemenata.

Radio-komanda u potpornom rukohvatu

Komanda se prenosi bežičnim signalom, pa signalni kabl između rukohvata i vodokotlića nije potreban. Ovo može pojednostaviti ugradnju i smanjiti broj kablova koji prolaze kroz pokretni rukohvat.

Radio-taster i prijemna elektronika moraju biti kompatibilni. Zvanični TECE podaci navode određene HEWI i KEUCO modele sa radio-aktiviranjem. Kod pojedinih rukohvata potreban je odgovarajući komplet za nadogradnju. Zaseban TECE radio-taster 9240360 može biti potreban kada rukohvat nema odgovarajuću integrisanu komandu.

Mrežni priključak 230 V i rad na 12 V

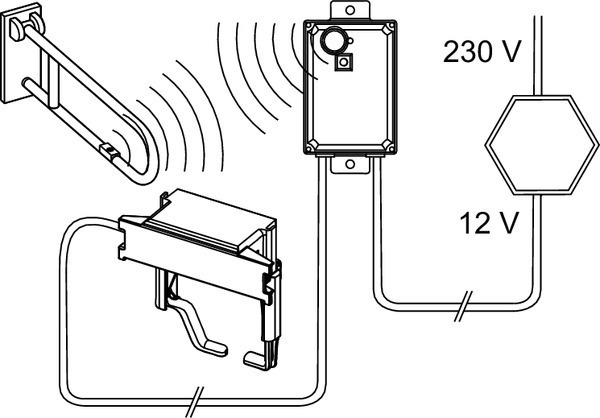

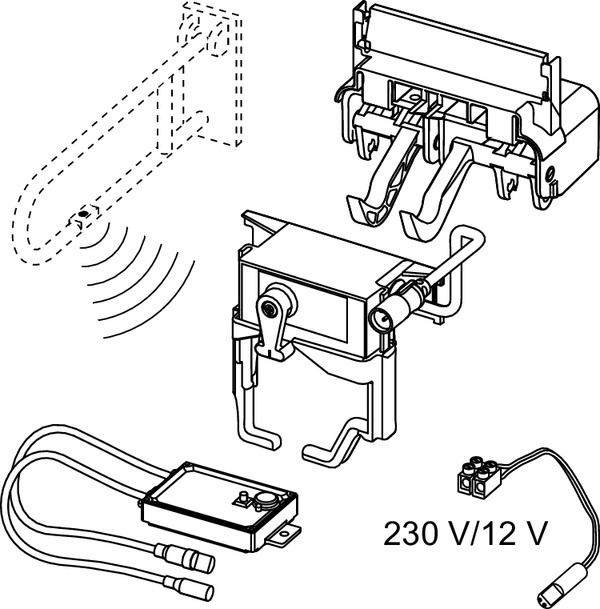

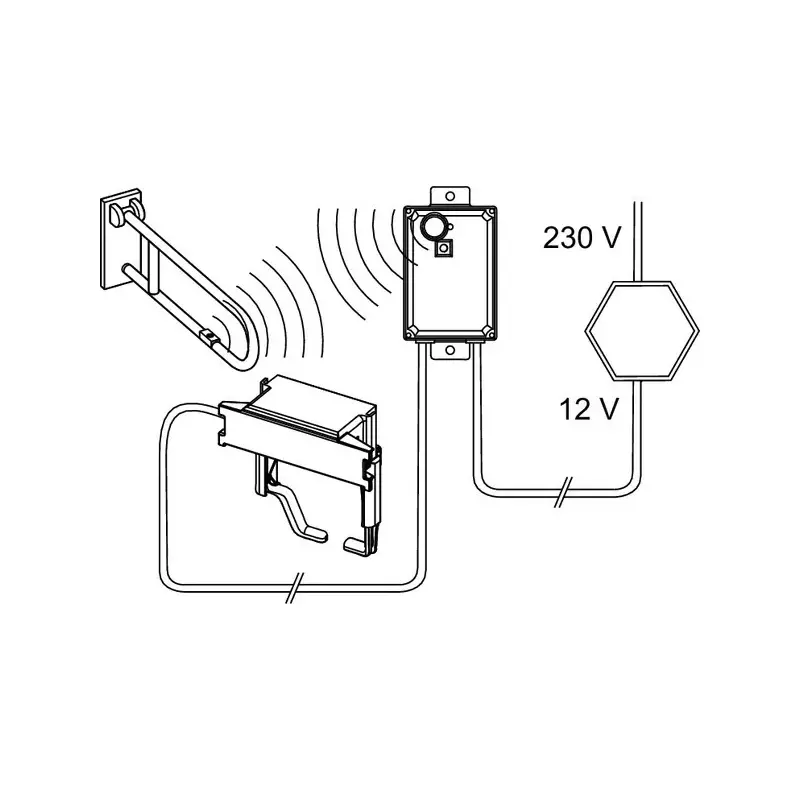

Prodajni naziv može stvoriti utisak da elektronika radi direktno na 230 V, ali to nije tačno. Mrežni priključak objekta ima 230 V, dok TECE radio-sistem i motor rade na 12 V. Potreban je spoljni transformator koji mrežni napon pretvara na 12 V DC.

Transformator nije deo kompleta 9240355. TECE za ovaj program navodi transformator 9810003. Elektroniku ne treba direktno povezivati na 230 V. Takvo povezivanje bi predstavljalo ozbiljnu grešku i moglo bi oštetiti sistem ili ugroziti bezbednost.

Ugradnja transformatora

Transformator se postavlja u odgovarajuću podžbuknu kutiju i mora biti povezan prema zvaničnom uputstvu. Njegov položaj treba da bude zaštićen, ali dostupan za proveru i zamenu. Električnu instalaciju treba izvesti pre zatvaranja zida.

Radove treba da obavi kvalifikovani električar. Potrebno je poštovati pravila za električne instalacije u kupatilima i razdvojiti mrežni deo od niskonaponske elektronike. Ne treba koristiti transformator nepoznatih karakteristika samo zato što ima isti nazivni izlazni napon.

Aktivacioni motor

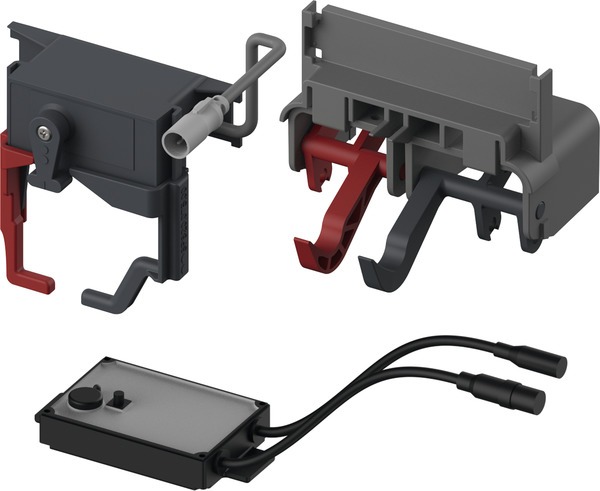

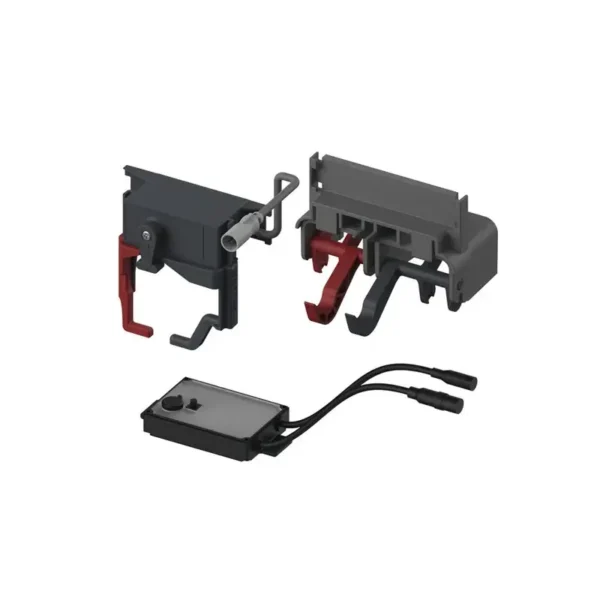

U kompletu se nalazi motor koji pokreće mehanizam ispiranja. Nakon prijema radio-signala elektronika aktivira motor, a motor mehanički deluje na odgovarajući deo vodokotlića. Korisnik zato ne mora fizički da pritisne standardnu aktivacionu šipku.

Motor mora biti pravilno montiran i podešen. Posle ugradnje treba testirati više ciklusa i proveriti da li mehanizam svaki put pouzdano reaguje. Nepravilno postavljen motor može izazvati nepotpuno ispiranje, produženo aktiviranje ili povećano mehaničko opterećenje.

Podešavanje količine ispiranja

Puna količina vode može se podesiti na 4,5, 6, 7,5 ili 9 litara. Odabir zavisi od WC šolje i kanalizacione instalacije. Cilj nije samo smanjenje potrošnje, već i potpuno i pouzdano ispiranje.

Nakon podešavanja treba sprovesti praktične testove. Ako najmanja količina nije dovoljna, treba izabrati veću vrednost. Elektronsko daljinsko aktiviranje ne menja hidrauličke potrebe sanitarne keramike.

Kompatibilnost sa TECE vodokotlićima

Proizvod je namenjen TECE vodokotlićima sa aktiviranjem sa prednje strane i visinom tipke od približno jednog metra. Ne treba ga smatrati univerzalnim sistemom za vodokotliće drugih proizvođača ili sve TECE modele.

Pre kupovine treba proveriti šifru ugradnog elementa, raspoloživ prostor za motor i elektroniku i položaj servisnog otvora. Kod postojeće instalacije treba proveriti kompatibilnost sa starijim Planus komponentama.

Dodatna prednja tipka

Sistem omogućava dodatno ručno aktiviranje preko odgovarajuće prednje tipke, ali ona nije deo kompleta. Prednja tipka istovremeno zatvara servisni otvor i omogućava pristup motoru i elektronici.

Dve komande mogu biti praktične: radio-taster u rukohvatu za korisnika sa smanjenom pokretljivošću i standardna zidna tipka za druge korisnike. Potrebno je izabrati kompatibilnu TECE prednju tipku.

Radio-taster i rukohvat nisu deo kompleta

Komplet 9240355 predstavlja prijemni, napojni i aktivacioni deo sistema. Kompatibilni rukohvat sa radio-komandom ne treba automatski smatrati uključenim. Zaseban radio-taster 9240360 takođe nije potvrđen kao deo ovog proizvoda.

Pre poručivanja treba proveriti ceo spisak potrebnih komponenti. Nepotpuna kombinacija neće omogućiti funkcionalno daljinsko aktiviranje čak i ako su motor i elektronika ugrađeni u vodokotlić.

Servis i dijagnostika

Motor i elektronika dostupni su kroz servisni otvor iza prednje tipke. U slučaju problema treba proveriti mrežno napajanje, transformator, izlaz od 12 V, radio-taster, uparivanje, prijemnik, motor i mehanizam vodokotlića.

Dijagnostiku električnog dela treba da obavi stručno lice. Ne preporučuje se samostalno prepravljanje kablova, transformatora ili elektronike. Nakon svakog servisa treba proveriti i radio-komandu i standardnu tipku ako je ugrađena.

Održavanje vidljivih komponenti

Radio-taster na rukohvatu treba čistiti mekom krpom i blagim sredstvom. Tečnost ne treba direktno prskati u zazore komande. Način održavanja rukohvata zavisi i od preporuka njegovog proizvođača.

Rukohvat, taster i pričvršćenja treba redovno pregledati. Labav taster ili oštećen rukohvat mogu uticati i na bezbednost i na funkciju aktiviranja. Elektroniku unutar vodokotlića treba zaštititi od vode tokom servisiranja.

Dostupnost i planiranje zamene

TECE model 9240355 označava kao proizvod koji više nije dostupan u aktuelnom programu. ITIM ga može imati na preostaloj zalihi, ali treba proveriti dostupnost transformatora, radio-tastera, kompatibilnog rukohvata i rezervnog motora.

TECE Planus radio-sistem 9240355 predstavlja mrežno napajano rešenje za daljinsko aktiviranje iz potpornog rukohvata. Pouzdan rad zavisi od pravilnog usklađivanja vodokotlića, transformatora, prijemnika, motora, radio-tastera, rukohvata i zasebne prednje tipke.
