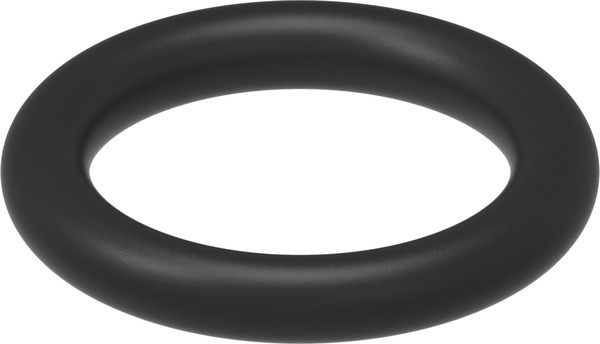

TECE Base O-gumica za priključak vode 1/2″ (9820235)

Opis

Originalni zaptivni rezervni deo

TECE Base O-gumica za priključak vode 1/2″ 9820235 predstavlja originalni zaptivni rezervni deo namenjen odgovarajućem priključnom nastavku dovoda vode. Na ITIM stranici proizvod je opisan kao O-gumica za konektor, dok zvanična TECE dokumentacija koristi precizniji naziv O-prsten za priključni nastavak vode od 1/2″. U praktičnoj primeni reč je o prstenastom zaptivnom elementu koji se postavlja u predviđenu priključnu zonu kako bi spoj mogao pravilno da nalegne.

Proizvod nije ventil i samostalno ne otvara, zatvara niti reguliše protok vode. Takođe nije kompletan priključak, ugaoni ventil, sigurnosna kopča ili ulivni ventil. Njegova funkcija ograničena je na zaptivanje odgovarajućeg spoja unutar sklopa dovoda vode.

Zbog male veličine proizvod može izgledati jednostavno, ali njegovo pravilno postavljanje ima značajan uticaj na zaptivenost priključka. Oštećena, deformisana, pogrešno postavljena ili neodgovarajuća O-gumica može dovesti do pojave kapanja ili vlaženja u priključnoj zoni.

TECE Base serija i identifikacija proizvoda

Proizvod se u aktuelnim TECE listama rezervnih delova navodi uz priključne komponente Compact i Base sistema, dok ga ITIM povezuje sa TECE Base spojnicama. Naziv serije zato je naveden odmah iza brenda, u skladu sa utvrđenim načinom imenovanja proizvoda.

Najvažniji identifikacioni podatak je šifra 9820235. Potvrđeni GTIN odnosno EAN proizvoda iznosi 4027255023840. Ove oznake treba koristiti prilikom poručivanja jer se prodajni nazivi mogu razlikovati između tržišta i distributera.

Proizvod se može opisivati kao O-gumica, O-prsten, zaptivni prsten, zaptivka priključnog nastavka ili O-ring za priključak vode. Različiti nazivi ne menjaju šifru artikla, pa je broj 9820235 najpouzdaniji kriterijum za proveru.

Namena za priključak vode od 1/2″

Zvanična TECE dokumentacija potvrđuje da je O-gumica namenjena priključnom nastavku dovoda vode od 1/2″. Oznaka 1/2″ odnosi se na priključak sa kojim se zaptivni element koristi, a ne predstavlja spoljašnji prečnik same O-gumice.

Pre kupovine potrebno je proveriti da li postojeći priključni nastavak odgovara šifri i nameni proizvoda. Nije opravdano pretpostaviti da svaka O-gumica za priključak označen sa 1/2″ ima iste stvarne dimenzije, oblik preseka ili način naleganja.

O-prsten mora odgovarati tačno oblikovanom žlebu i kontaktnim površinama priključnog sklopa. Premala zaptivka može biti previše rastegnuta, dok prevelika može da se presavije, priklješti ili izađe iz predviđenog ležišta tokom sastavljanja.

Funkcija O-gumice u priključnom spoju

O-gumica se postavlja između odgovarajućih priključnih površina i omogućava zaptivanje kada se delovi pravilno spoje. Prilikom sklapanja prsten se kontrolisano pritiska između površina, čime se zatvara prostor kroz koji bi voda mogla da prođe.

Za pravilan rad nije dovoljna samo ispravna gumica. Potrebno je da priključni nastavak, prihvat, žleb i ostali delovi budu čisti, neoštećeni i pravilno poravnati. Oštar rub, naslaga kamenca, pukotina ili deformacija susednog dela može ugroziti zaptivanje čak i kada je ugrađen nov originalni O-prsten.

O-gumica nije mehanički osigurač spoja. Za zadržavanje priključnih elemenata u pravilnom položaju mogu se koristiti posebne kopče ili drugi sigurnosni delovi. Zaptivni i pričvrsni elementi imaju različite funkcije i ne mogu međusobno da se zamene.

Razlika između O-gumice i ostalih delova sklopa

TECE Base O-gumica 9820235 ne treba da se meša sa prihvatom ugaonog ventila 9820236, plastičnim priključkom dovoda vode 9820237, sigurnosnom kopčom 9820238 ili trofunkcijskim ugaonim ventilom 9820492. Ovi proizvodi mogu pripadati povezanoj servisnoj zoni, ali imaju različite tehničke uloge.

O-gumica obezbeđuje zaptivanje. Prihvat služi za pozicioniranje odgovarajuće komponente. Priključak predstavlja deo kroz koji se ostvaruje veza dovoda, dok sigurnosna kopča mehanički osigurava spoj. Ugaoni ventil omogućava upravljanje dovodom vode.

Pravilno razlikovanje delova važno je pri utvrđivanju uzroka kvara. Ako ventil ne zatvara vodu, zamena O-gumice možda neće rešiti problem. Ako voda curi na spoju priključnog nastavka, uzrok može biti zaptivni prsten, ali i oštećena priključna površina, nepravilan položaj kopče ili pukotina na drugom delu.

Kada je potrebna zamena

Zamena O-gumice može biti potrebna kada se na priključnom spoju pojavi kapanje ili vlaženje, kada je postojeći prsten vidljivo deformisan, napukao, zasečen ili izgubio pravilan kružni oblik. Zamena je opravdana i ako je gumica izgubljena tokom ranijeg servisiranja.

Stari O-prsten ne treba automatski vraćati nakon svake demontaže priključka. Ako je dugo bio pritisnut u istom položaju, može imati trajnu deformaciju koja otežava ponovno pravilno zaptivanje.

Pre nego što se zaključi da je O-gumica uzrok curenja, potrebno je pregledati kompletan spoj. Voda može da se sliva sa višeg priključka i stvara utisak da curenje potiče upravo iz zone zaptivnog prstena.

Provera kompatibilnosti pre kupovine

Najpouzdaniji način provere jeste poređenje šifre 9820235 sa servisnom dokumentacijom konkretnog TECE sistema. Takođe treba uporediti postojeći deo sa fotografijom i položajem rezervnog dela na tehničkom prikazu sklopa.

Samo podatak da priključak ima oznaku 1/2″ nije dovoljan za potvrdu univerzalne kompatibilnosti. Različiti proizvođači i različite generacije istog sistema mogu koristiti O-prstenove drugačijih dimenzija i karakteristika.

Pre poručivanja korisno je pregledati i ostale delove dovodnog sklopa. Ako su istovremeno oštećeni priključak, prihvat ili sigurnosna kopča, zamena samo O-gumice možda neće omogućiti pouzdan rad.

Pregled proizvoda pre ugradnje

Pre postavljanja novu O-gumicu treba pažljivo pregledati. Prsten mora biti pravilan, bez vidljivih zaseka, pukotina, spljoštenih zona ili drugih deformacija nastalih tokom transporta i skladištenja.

Površina mora biti čista. Čestice prašine, maltera, peska, kamenca ili metalnih opiljaka između O-gumice i priključne površine mogu stvoriti kanal kroz koji voda može da prolazi.

Proizvod treba čuvati u originalnoj ambalaži do montaže. Ne treba ga nepotrebno izlagati oštrim predmetima, velikom istezanju ili pritisku drugih delova i alata.

Priprema sistema za servisiranje

Pre otvaranja priključnog sklopa potrebno je zatvoriti dovod vode. Ako unutrašnji ugaoni ventil nije pouzdan ili se upravo servisira, treba zatvoriti odgovarajući glavni ili lokalni ventil na instalaciji.

Nakon zatvaranja dovoda potrebno je aktivirati ispiranje kako bi se smanjila količina vode u rezervoaru. U priključnoj cevi i dalje može ostati voda, pa prostor ispod servisnog otvora treba zaštititi upijajućom krpom.

Tipka za ispiranje i servisni okvir uklanjaju se prema uputstvu za konkretan sistem. Delove ne treba izvlačiti ili savijati na silu jer se mogu oštetiti nosači i elementi za aktiviranje.

Uklanjanje stare O-gumice

Priključni sklop treba rastaviti kontrolisano i u skladu sa njegovom konstrukcijom. Ako postoji sigurnosna kopča, ona se najpre pažljivo oslobađa kako bi priključni nastavak mogao da se odvoji bez oštećivanja.

Stara O-gumica uklanja se bez grebanja žleba i zaptivne površine. Ne preporučuje se korišćenje oštrog metalnog predmeta koji može zaseći ili izgrebati deo na koji novi prsten treba da nalegne.

Nakon uklanjanja treba pregledati staru gumicu. Spljoštenost, zasek ili neujednačena deformacija mogu ukazati na razlog curenja. Ako je prsten neoštećen, potrebno je proveriti i ostale komponente spoja.

Čišćenje priključnih površina

Pre postavljanja nove O-gumice žleb i kontaktne površine moraju biti čisti. Naslage i nečistoće uklanjaju se pažljivo, bez oštećivanja priključnog dela.

Posebno treba proveriti da li u žlebu postoje ostaci stare zaptivke ili čestice kamenca. Novi prsten mora ravnomerno da nalegne po celom obimu i ne sme da stoji preko nečistoće ili izbočine.

Ako je priključna površina napukla, duboko izgrebana ili deformisana, zamena same O-gumice možda neće biti dovoljna. U tom slučaju potrebno je zameniti i oštećenu komponentu.

Postavljanje nove O-gumice

TECE Base O-gumica 9820235 postavlja se u predviđeni žleb priključnog nastavka. Prsten treba ravnomerno rasporediti po celom obimu, bez uvrtanja, presavijanja ili lokalnog istezanja.

O-gumicu ne treba rastezati više nego što je potrebno za montažu. Prekomerno istezanje može promeniti njen oblik i uticati na naleganje. Nakon postavljanja treba proveriti da nijedan deo prstena ne izlazi iz žleba.

Ne treba nanositi proizvoljna ulja, masti, lepkove, silikon ili zaptivne paste. Ako je za montažu predviđeno mazivo, ono mora biti odgovarajuće za konkretan sistem i zaptivni element. Neodgovarajuća supstanca može uticati na materijal ili omogućiti da gumica sklizne iz položaja.

Ponovno sastavljanje priključka

Priključni elementi spajaju se ravnomerno, bez bočnog opterećenja. Nastavak treba uvesti pravo kako se O-gumica ne bi priklještila ili pomerila iz žleba.

Nakon potpunog naleganja postavlja se odgovarajući sigurnosni element, ako je predviđen konstrukcijom spoja. Kopča mora biti potpuno uvedena u svoj položaj i pravilno osigurati priključak.

Ako se pri sastavljanju oseća neuobičajeno veliki otpor, spoj ne treba forsirati. Potrebno ga je ponovo rastaviti i proveriti položaj O-gumice, čistoću površina i kompatibilnost delova.

Kontrola zaptivenosti nakon montaže

Dovod vode treba otvarati postepeno, uz neposredno posmatranje priključne zone. Na spoju ne sme biti kapljica, vlaženja ili pomeranja priključnog elementa.

Kontrolu treba obaviti tokom punjenja rezervoara i nakon što se dovod zaustavi. Promena pritiska može pokazati nepravilnost koja nije bila vidljiva odmah nakon otvaranja vode.

Potrebno je izvršiti više ciklusa ispiranja i ponovnog punjenja. Tek nakon potvrde da spoj ostaje potpuno suv mogu se vratiti servisni okvir i tipka za ispiranje.

Postupak u slučaju ponovnog curenja

Ako se voda ponovo pojavi, dovod treba odmah zatvoriti. Spoj se zatim ponovo rastavlja i proveravaju se položaj O-gumice, stanje žleba, priključni nastavak i sigurnosna kopča.

Problem ne treba prikrivati nanošenjem silikona ili lepka sa spoljne strane spoja. Takav postupak ne rešava nepravilno naleganje i može otežati kasnije servisiranje.

Ako je nova O-gumica neoštećena i pravilno postavljena, uzrok curenja može biti pukotina, deformacija ili oštećena zaptivna površina drugog dela sklopa. Tada je potrebno zameniti odgovarajuću priključnu komponentu.

Održavanje i dugoročna upotreba

Kada je pravilno postavljena i spoj ostaje suv, O-gumica ne zahteva redovno korisničko održavanje. Njeno stanje proverava se prilikom servisiranja dovodne zone ili ponovnog rastavljanja priključka.

Prilikom svakog otvaranja spoja treba pregledati da li je prsten zadržao pravilan oblik. Oštećenu ili trajno deformisanu gumicu ne treba vraćati u upotrebu.

TECE Base O-gumica za priključak vode 1/2″ 9820235 predstavlja originalni zaptivni rezervni deo za odgovarajući priključni nastavak dovoda vode. Proizvod ima potvrđenu šifru 9820235 i GTIN 4027255023840, a njegova pravilna primena zahteva preciznu proveru kompatibilnosti, čiste i neoštećene priključne površine, pravilno postavljanje bez uvrtanja i obaveznu kontrolu zaptivenosti nakon ponovnog puštanja vode.
