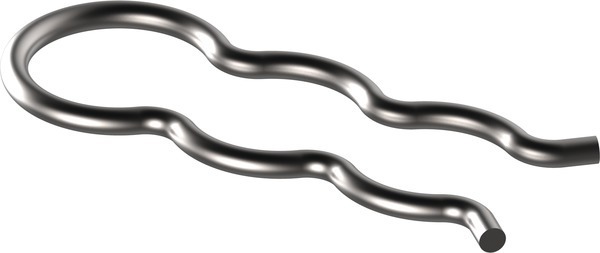

TECE Base osigurač za priključak vode (9820238)

Opis

Originalni rezervni deo za priključak vode

TECE Base osigurač za priključak vode 9820238 predstavlja originalni rezervni pričvrsni element namenjen odgovarajućim vodokotlićima iz serije TECE Base. Na ITIM stranici proizvod je označen kao „ventil osigurač“, dok zvanična TECE dokumentacija koristi precizniji naziv kopča, odnosno držač za priključak vode. Njegova funkcija je mehaničko osiguravanje i zadržavanje odgovarajuće komponente dovoda vode u predviđenom položaju unutar servisne zone vodokotlića.

Proizvod nije samostalan ventil i ne obavlja funkciju zatvaranja, otvaranja ili regulisanja protoka vode. Takođe nije ulivni ventil koji kontroliše punjenje rezervoara. Reč je o manjem montažnom delu koji učestvuje u pravilnom povezivanju i stabilizovanju sklopa dovoda vode.

Zbog toga se artikal 9820238 ne treba predstavljati kao univerzalni rezervni deo za različite vodovodne, grejne, rashladne ili industrijske sisteme. Njegova potvrđena namena vezana je za odgovarajući TECE Base sistem. Pre poručivanja neophodno je proveriti šifru postojećeg dela, generaciju vodokotlića i izgled kompletnog priključnog sklopa.

TECE Base serija

Proizvod pripada seriji TECE Base. Naziv serije navodi se odmah iza brenda, prema utvrđenom pravilu označavanja proizvoda. TECE Base obuhvata odgovarajuće instalacione module, ugradne vodokotliće i servisne komponente namenjene njihovom održavanju.

Kod rezervnih delova veoma je važno razlikovati seriju i generaciju vodokotlića. Dve komponente mogu imati sličan izgled, ali drugačiji oblik, debljinu, položaj žlebova ili način zaključavanja. Zbog toga činjenica da je deo proizveo TECE nije dovoljna da potvrdi da odgovara svakom TECE vodokotliću.

Šifra 9820238 predstavlja najvažniji podatak za identifikaciju. Pre kupovine treba je uporediti sa servisnom dokumentacijom, eksplodiranim crtežom vodokotlića ili oznakom originalne komponente koja se menja.

Funkcija osigurača u dovodnoj zoni

Osigurač se koristi u sklopu priključka vode kako bi pripadajući element ostao pravilno postavljen i mehanički obezbeđen. Nakon što se priključne komponente postave u predviđeni položaj, kopča se uvodi u odgovarajući žleb ili prihvat i sprečava neželjeno izvlačenje spoja.

Ovakva komponenta ne stvara samostalno vodonepropusnost. Zaptivanje uglavnom zavisi od konstrukcije priključka, naleganja delova i odgovarajućih zaptivnih elemenata. Kopča obezbeđuje da spoj ostane u pravilnom položaju i da se priključne komponente ne razdvoje tokom rada sistema.

Ako je osigurač napukao, deformisan, izgubljen ili nepravilno postavljen, priključni deo možda neće biti dovoljno stabilan. To može dovesti do pomeranja sklopa, nepravilnog naleganja ili problema prilikom ponovnog puštanja vode.

Razlika između osigurača, priključka i ventila

TECE Base osigurač 9820238 ne treba mešati sa priključkom za dovod vode šifre 9820237, prihvatom za ugaoni ventil 9820236 ili trofunkcijskim ugaonim ventilom 9820492. Ovi delovi mogu biti povezani sa istom zonom vodokotlića, ali imaju različite funkcije.

Osigurač 9820238 predstavlja kopču koja mehanički zadržava odgovarajući priključni element. Priključak 9820237 predstavlja deo dovodnog sklopa, prihvat 9820236 služi za pozicioniranje odgovarajuće komponente, dok ugaoni ventil 9820492 omogućava zatvaranje dovoda, ispiranje instalacije i normalan rad.

Tačno razlikovanje rezervnih delova sprečava pogrešnu kupovinu. Ako voda ne može da se zatvori, problem verovatno nije u samoj kopči. Ako se rezervoar sporo puni ili ne prestaje da se puni, uzrok može biti ulivni ventil. Osigurač se menja kada više ne može pravilno da obezbedi pripadajući priključni sklop.

Primena u starijim TECE Base sistemima

Zvanična TECE dokumentacija navodi artikal 9820238 kao kopču za priključak vode u TECE Base sistemu. Aktuelni zvanični pregled asortimana označava proizvod kao artikal koji je izašao iz ponude. To ukazuje da je reč o komponenti starije generacije vodokotlića.

Status proizvoda van aktuelnog asortimana ne znači nužno da se postojeći primerci ne mogu naći kod prodavaca ili u servisnim zalihama. Međutim, pre kupovine treba proveriti da li je na konkretnom vodokotliću zadržan originalni stariji sklop ili je tokom ranijeg servisa ugrađena novija zamenska kombinacija.

Godina ugradnje može pomoći pri identifikaciji, ali nije dovoljan dokaz kompatibilnosti. Najpouzdanije je pregledati postojeće komponente kroz servisni otvor i uporediti ih sa slikom i šifrom originalnog rezervnog dela.

Identifikacija prema šifri i GTIN oznaci

Zvanična šifra artikla je 9820238, dok potvrđeni GTIN iznosi 4027255023871. Ovi podaci omogućavaju preciznu identifikaciju kada se naziv razlikuje između tržišta i prodajnih mesta.

Proizvod se u različitim izvorima može nazivati kopčom za priključak vode, sigurnosnom kopčom, osiguračem ventila, držačem priključka ili kopčom zapornog ventila. Različiti prevodi ne menjaju osnovnu šifru proizvoda.

Ako prodavac nudi proizvod pod sličnim nazivom, ali sa drugom šifrom, ne treba pretpostaviti da je reč o identičnom delu. Male razlike u obliku mogu onemogućiti pravilno postavljanje ili pouzdano zaključavanje spoja.

Pregled postojećeg dela pre zamene

Pre poručivanja novog osigurača potrebno je pregledati postojeću komponentu. Treba proveriti da li je polomljena, deformisana, napukla, korodirana ili izgubljena tokom prethodnog servisiranja. Kod manjih kopči moguće je i da deo nije oštećen, već je samo nepravilno vraćen u predviđeni položaj.

Treba pregledati i priključak koji kopča osigurava. Ako su žleb, prihvat ili drugi priključni elementi oštećeni, postavljanje novog osigurača možda neće biti dovoljno. Kompletan sklop mora biti ispravan kako bi spoj ostao stabilan.

Korisno je fotografisati raspored delova pre demontaže. Fotografija pomaže da se tokom ponovne montaže potvrde orijentacija osigurača, položaj priključka i odnos prema ostalim komponentama vodokotlića.

Priprema vodokotlića za servisiranje

Pre početka servisnih radova potrebno je zatvoriti dovod vode. Ako unutrašnji ugaoni ventil ne zatvara pouzdano, treba zatvoriti glavni ili drugi odgovarajući lokalni ventil na vodovodnoj instalaciji.

Nakon zatvaranja dovoda treba aktivirati ispiranje kako bi se smanjila količina vode u rezervoaru. U priključnim cevima ipak može ostati manja količina vode, pa je korisno zaštititi prostor ispod servisnog otvora upijajućom krpom.

Tipka za ispiranje i njen okvir uklanjaju se prema postupku predviđenom za konkretan TECE Base sistem. Delove ne treba povlačiti ili savijati na silu jer se mogu oštetiti nosači tipke, elementi za aktiviranje ili servisni okvir.

Uklanjanje starog osigurača

Stari osigurač uklanja se kontrolisano, uz prethodnu proveru njegovog položaja. Pošto je reč o manjoj komponenti, potrebno je paziti da ne padne u unutrašnjost rezervoara ili iza instalacionog elementa.

Ne treba koristiti preveliku silu niti oštar alat koji može oštetiti susedni priključak. Ako je kopča blokirana naslagama ili deformisana, uklanjanje se obavlja pažljivo kako se ne bi proširio obim popravke.

Nakon uklanjanja treba pregledati žleb ili prihvat u koji se postavlja novi deo. Površina mora biti čista i neoštećena. Ostaci starog osigurača, kamenac i druge nečistoće moraju se ukloniti pre montaže nove komponente.

Postavljanje novog osigurača

Novi TECE Base osigurač za priključak vode 9820238 postavlja se tek kada su priključne komponente potpuno uvedene u pravilan položaj. Kopča se zatim uvodi u predviđeni prihvat sve dok pravilno ne nalegne.

Osigurač ne treba skraćivati, savijati, brusiti ili prilagođavati improvizovanim postupcima. Ako ne može da se postavi bez prekomerne sile, potrebno je proveriti orijentaciju, kompatibilnost i položaj priključnog elementa.

Nakon postavljanja treba proveriti da li kopča stabilno stoji i da li sprečava izvlačenje priključka. Spoj se proverava blagim kontrolisanim pokretom, bez snažnog povlačenja koje može oštetiti delove.

Kontrola nakon puštanja vode

Dovod vode treba otvarati postepeno. Tokom punjenja vodokotlića potrebno je posmatrati priključnu zonu i proveriti da li se spoj pomera, razdvaja ili pokazuje znake curenja.

Na priključnim mestima ne sme biti kapanja ili vlaženja. Iako osigurač nije glavni zaptivni element, njegov nepravilan položaj može dozvoliti pomeranje priključka i uticati na pravilno naleganje sklopa.

Potrebno je sprovesti nekoliko ciklusa ispiranja i ponovnog punjenja. Promene pritiska tokom rada mogu pokazati nepravilnost koja nije bila vidljiva tokom prvog punjenja rezervoara.

Postupak ako se pojavi curenje

Ako se nakon montaže pojavi curenje, dovod vode treba ponovo zatvoriti. Problem ne treba rešavati nanošenjem silikona, lepka ili drugog spoljnog materijala preko priključka.

Potrebno je proveriti da li je osigurač potpuno postavljen, da li je priključak pravilno nalegao i da li su zaptivni elementi neoštećeni. Curjenje može poticati sa susedne komponente, pa sama zamena kopče ne mora rešiti problem ako je priključak ili zaptivka oštećena.

Ako novi osigurač ne može stabilno da zadrži spoj, treba proveriti da li odgovara konkretnoj generaciji vodokotlića. Neodgovarajući rezervni deo može izgledati veoma slično, ali imati drugačije mere ili položaj zaključavanja.

Održavanje i kasniji servis

Kada je pravilno postavljen, TECE Base osigurač ne zahteva redovno korisničko održavanje. Njegovo stanje može se proveriti tokom servisiranja ugaonog ventila, priključka vode ili ulivnog ventila.

Pri svakom otvaranju servisne zone treba obratiti pažnju na eventualne pukotine, deformacije ili pomeranje kopče. Oštećeni osigurač ne treba vraćati u upotrebu, jer više možda neće pouzdano zadržavati priključni sklop.

TECE Base osigurač za priključak vode 9820238 predstavlja mali, ali funkcionalno važan rezervni pričvrsni element za odgovarajuće starije TECE Base vodokotliće. Njegova uloga je mehaničko osiguravanje priključka vode, a ne zatvaranje ili regulisanje protoka. Pravilna zamena zahteva proveru šifre, identifikaciju generacije vodokotlića, pažljivu montažu i kontrolu kompletnog spoja nakon ponovnog puštanja vode.
