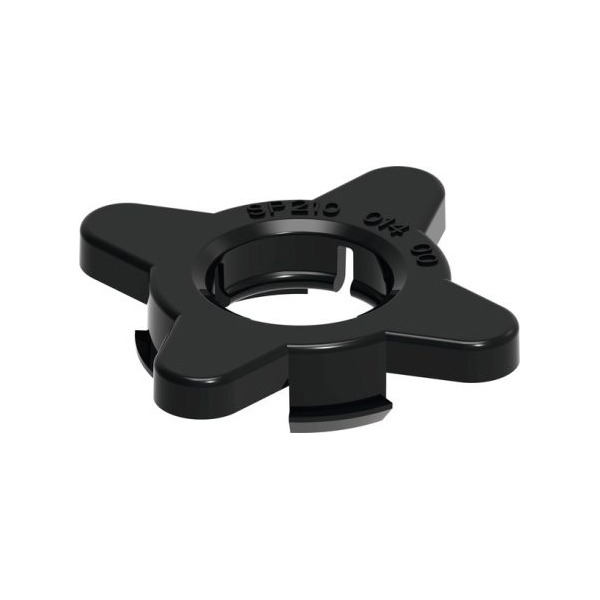

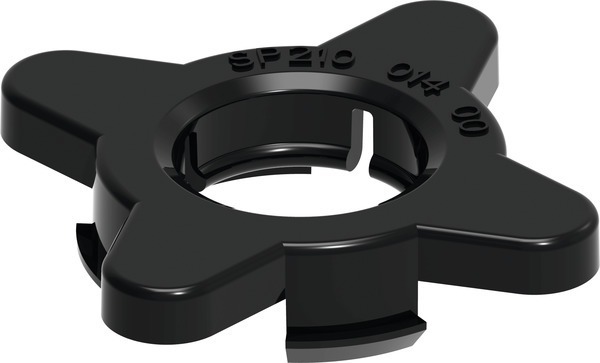

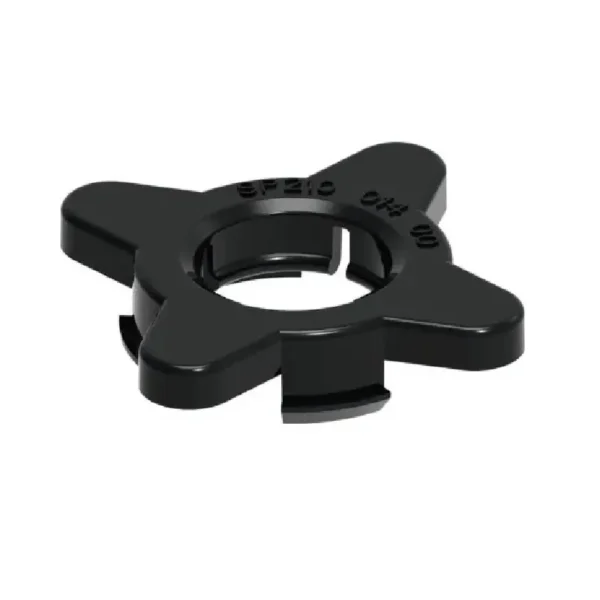

TECE Base prihvat za ugaoni ventil (9820236)

Opis

Originalni rezervni deo za TECE Base vodokotlić

TECE Base prihvat za ugaoni ventil 9820236 predstavlja originalni rezervni deo namenjen odgovarajućim TECE Base vodokotlićima. Njegova osnovna uloga jeste prihvat i pravilno pozicioniranje pripadajuće komponente ugaonog, odnosno zapornog ventila u dovodnoj zoni vodokotlića. Proizvod nije kompletan ugaoni ventil i ne treba ga predstavljati kao samostalnu komponentu za zatvaranje ili regulisanje protoka vode.

Na ITIM stranici proizvod je nazvan „ventil priključak za EK“, dok zvanična TECE dokumentacija koristi precizniji naziv prihvat za ugaoni ventil. Skraćenica „EK“ u prodajnom nazivu odnosi se na ugaoni, odnosno kutni ventil. Da ne bi došlo do pogrešnog razumevanja, u opisu je korišćen naziv koji jasnije određuje funkciju proizvoda.

Prihvat se nalazi u unutrašnjosti vodokotlića, odnosno u njegovoj servisnoj zoni. Nakon pravilne montaže nije vidljiv u kupatilu i nema dekorativnu funkciju. Njegov izbor ne zavisi od boje tipke, dizajna WC šolje ili stila prostora, već isključivo od tehničke kompatibilnosti sa konkretnim vodokotlićem i pripadajućim delovima dovoda vode.

TECE Base serija

Proizvod pripada seriji TECE Base. Naziv serije navodi se odmah posle brenda, u skladu sa zvaničnom oznakom proizvođača. TECE Base obuhvata odgovarajuće instalacione module, vodokotliće i rezervne delove koji se koriste za održavanje i servisiranje sistema.

Kod rezervnih delova posebno je važno razlikovati seriju i generaciju vodokotlića. Dva dela mogu imati sličan izgled, ali različit oblik prihvata, položaj priključnih zona ili način pričvršćivanja. Zbog toga sama pripadnost brendu TECE nije dovoljna za potvrdu kompatibilnosti.

Šifra 9820236 predstavlja najvažniji identifikacioni podatak. Pre poručivanja potrebno je proveriti oznaku postojećeg dela, servisni crtež vodokotlića ili listu rezervnih komponenti za konkretan model. Vizuelna sličnost ne treba da bude jedini osnov za izbor.

Funkcija prihvata za ugaoni ventil

Prihvat za ugaoni ventil služi kao montažni i pozicioni element u dovodnoj zoni vodokotlića. Njegova uloga je da odgovarajuću priključnu komponentu zadrži u pravilnom položaju i omogući njeno povezivanje sa ostalim delovima sistema.

Proizvod ne obavlja samostalno funkciju zatvaranja vode. Tu funkciju ima odgovarajući ugaoni ili zaporni ventil. Takođe ne reguliše nivo vode u rezervoaru, jer je za punjenje i zaustavljanje dovoda nakon dostizanja potrebnog nivoa zadužen ulivni ventil.

Razlikovanje ovih delova važno je prilikom dijagnostike problema. Ako voda ne može da se zatvori, problem može biti u ugaonom ventilu. Ako se rezervoar puni sporo ili ne prestaje da se puni, uzrok može biti ulivni ventil. Prihvat 9820236 menja se kada je oštećen, deformisan, polomljen ili više ne može pravilno da drži pripadajući priključni element.

Razlika između prihvata i ugaonog ventila

TECE Base prihvat 9820236 ne treba mešati sa TECE Base ugaonim ventilom sa tri funkcije šifre 9820492. Ventil 9820492 predstavlja aktivnu komponentu koja omogućava zatvaranje dovoda, ispiranje instalacije i normalan rad vodokotlića. Prihvat 9820236 predstavlja montažni element koji ima drugačiju funkciju.

Proizvodi se mogu nalaziti u istoj zoni vodokotlića, ali nisu međusobno zamenljivi. Kupovina prihvata neće rešiti kvar samog ventila ako ventil ne zatvara vodu ili propušta kroz svoj mehanizam. Isto tako, novi ventil neće rešiti problem ako je montažni prihvat polomljen i ne može pravilno da zadrži priključak.

Pre servisiranja preporučuje se vizuelni pregled kompletne dovodne zone. Potrebno je utvrditi da li je oštećen prihvat, ugaoni ventil, priključni nastavak, sigurnosni element, ulivni ventil ili neki drugi deo. Na taj način se izbegava nepotrebna kupovina pogrešne komponente.

Primena u servisnoj zoni vodokotlića

Prihvat se ugrađuje unutar servisnog prostora odgovarajućeg TECE Base vodokotlića. Pristup ovom prostoru obično se ostvaruje uklanjanjem tipke za ispiranje i pripadajućeg montažnog okvira, bez rušenja završne zidne obloge.

Servisni otvor mora biti dovoljno prohodan da bi deo mogao pravilno da se postavi ili zameni. Ako je otvor tokom izrade zida sužen, nepravilno obrađen ili delimično zatvoren, pristup unutrašnjim komponentama može biti otežan.

Tokom rada treba zaštititi završnu površinu zida i vidljive delove tipke. Komponente se ne smeju izvlačiti ili savijati na silu, jer se time mogu oštetiti nosači, priključci ili plastični delovi unutar vodokotlića.

Identifikacija prema šifri proizvoda

Zvanična šifra proizvoda je 9820236, dok je potvrđeni GTIN 4027255023857. Ovi podaci omogućavaju precizniju identifikaciju artikla kada se naziv razlikuje između prodajnih i tehničkih izvora.

Na različitim tržištima proizvod se može nazivati prihvatom, nosačem, montažnim prstenom, prihvatom za kutni ventil ili montažnim elementom priključnog nastavka. Različit prevod ne menja šifru proizvoda, zbog čega je broj 9820236 najpouzdaniji podatak za proveru.

Pre kupovine treba uporediti šifru sa servisnom dokumentacijom konkretnog vodokotlića. Ako oznaka postojećeg dela nije vidljiva, može biti korisno proveriti eksplodirani tehnički crtež kompletnog vodokotlića i položaj artikla u sklopu.

Pregled postojećeg dela pre zamene

Pre poručivanja novog prihvata potrebno je pregledati postojeću komponentu. Treba proveriti da li je napukla, deformisana, polomljena ili pomerena iz predviđenog položaja. Ponekad deo nije oštećen, već je samo nepravilno postavljen nakon ranijeg servisiranja.

Važno je pregledati i susedne komponente. Ako je oštećen priključni nastavak ili ugaoni ventil, novi prihvat možda neće omogućiti pouzdanu montažu. Sve dodirne i priključne površine moraju biti tehnički ispravne.

Korisno je fotografisati početni raspored delova pre demontaže. Fotografija može pomoći pri vraćanju ugaonog ventila, priključka i ostalih komponenti u pravilan položaj, naročito kada je prostor unutar vodokotlića ograničen.

Priprema sistema za servisiranje

Pre početka rada potrebno je zatvoriti dovod vode. Ako postoji sumnja da ugaoni ventil unutar vodokotlića ne zatvara potpuno, treba zatvoriti odgovarajući glavni ili lokalni ventil na instalaciji.

Nakon zatvaranja dovoda potrebno je aktivirati ispiranje kako bi se smanjila količina vode u rezervoaru. U cevima i priključnoj zoni ipak može ostati manja količina vode, pa je korisno postaviti krpu ili upijajući materijal ispod servisnog otvora.

Tipka za ispiranje i njen okvir uklanjaju se prema predviđenom postupku za konkretan model. Delove ne treba povlačiti nekontrolisano, jer se mogu oštetiti nosači ili elementi za aktiviranje ispusnog ventila.

Demontaža starog prihvata

Pre skidanja postojećeg dela treba utvrditi kako je povezan sa ugaonim ventilom i ostalim komponentama. Prihvat se oslobađa kontrolisano, bez savijanja susednih cevi ili priključaka.

Ako je plastika postala krta usled starosti, deo može pući tokom demontaže. Ostatke treba pažljivo ukloniti iz servisne zone kako ne bi dospeli u rezervoar, ulivni ventil ili druge pokretne delove.

Ne treba koristiti prekomernu silu ili oštar alat u blizini rezervoara i zaptivnih površina. Oštećenje susednog priključka može dovesti do curenja i zahteva za dodatnim rezervnim delovima.

Postavljanje novog prihvata

Pre ugradnje novog TECE Base prihvata 9820236 potrebno je očistiti mesto montaže. Prašina, kamenac, ostaci starog dela i druge nečistoće mogu sprečiti potpuno naleganje i pravilno pozicioniranje komponente.

Novi prihvat postavlja se u položaj koji odgovara originalnom rasporedu delova. Mora ravnomerno da nalegne i da pravilno zadrži pripadajući element ugaonog ventila ili priključnog nastavka.

Deo ne treba prepravljati, bušiti, brusiti ili pričvršćivati improvizovanim lepkom. Ako ne može da se postavi bez prekomerne sile, potrebno je ponovo proveriti kompatibilnost, orijentaciju i stanje susednih komponenti.

Kontrola položaja nakon montaže

Nakon postavljanja potrebno je proveriti da li je ugaoni ventil stabilan i pravilno orijentisan. Ventil mora ostati pristupačan kroz servisni otvor kako bi kasnije mogao da se zatvori ili servisira.

Priključne cevi i drugi elementi ne smeju biti pod bočnim opterećenjem. Prihvat treba da zadrži komponentu u prirodnom položaju, bez uvijanja ili prenosa nepotrebne sile na priključak vodokotlića.

Pre vraćanja tipke i servisnog okvira treba proveriti da nijedan deo ne ometa ulivni ventil, ispusni mehanizam ili elemente za aktiviranje ispiranja.

Provera nakon puštanja vode

Dovod vode treba otvarati postepeno. Tokom punjenja rezervoara potrebno je posmatrati dovodnu zonu i proveriti da li se ugaoni ventil ili priključak pomeraju u prihvatu.

Na spojevima ne sme biti kapanja, vlaženja ili drugih znakova curenja. Iako sam prihvat nije zaptivni element, njegov nepravilan položaj može uticati na poravnanje komponenti i pouzdanost priključnog sklopa.

Potrebno je izvršiti više ciklusa ispiranja i ponovnog punjenja. Nakon svakog ciklusa treba proveriti stabilnost dela i stanje spojeva, jer se određene nepravilnosti mogu pojaviti tek nakon promene pritiska.

Postupak ako se pojavi curenje

Ako se nakon montaže pojavi curenje, dovod vode treba ponovo zatvoriti. Ne treba pokušavati da se problem reši nanošenjem silikona, lepka ili drugog spoljnog zaptivnog materijala preko spoja.

Potrebno je proveriti da li je prihvat pravilno postavljen, da li je ugaoni ventil pravilno nalegao i da li su zaptivni i priključni elementi neoštećeni. Curjenje može poticati sa susedne komponente, a ne sa samog prihvata.

Ako je deo postavljen pravilno, ali ventil ili priključak i dalje nisu stabilni, treba proveriti da li proizvod odgovara generaciji vodokotlića. Neodgovarajući prihvat može izgledati slično, ali imati drugačiji oblik ili dubinu naleganja.

Održavanje i kasniji servis

Kada je pravilno postavljen, TECE Base prihvat za ugaoni ventil ne zahteva redovno korisničko održavanje. Njegovo stanje može se proveriti prilikom servisiranja ulivnog ventila, ugaonog ventila ili drugih delova vodokotlića.

Pri svakom otvaranju servisne zone treba obratiti pažnju na eventualne pukotine, pomeranje ili deformaciju. Oštećen deo ne treba ponovo vraćati u upotrebu jer možda neće pravilno zadržavati pripadajuću komponentu.

TECE Base prihvat za ugaoni ventil 9820236 predstavlja namenski rezervni montažni element za odgovarajuće TECE Base vodokotliće. Proizvod se koristi za prihvat i pravilno pozicioniranje komponente ugaonog ventila, a ne kao samostalni ventil za zatvaranje vode. Pouzdana zamena zahteva proveru šifre, pravilnu identifikaciju vodokotlića, pažljivu montažu i kontrolu kompletnog dovodnog sklopa nakon puštanja vode.
