TECE Base ugaoni ventil za vodokotlić sa 3 funkcije (9820492)

Opis

Trofunkcijski ugaoni ventil za TECE vodokotliće

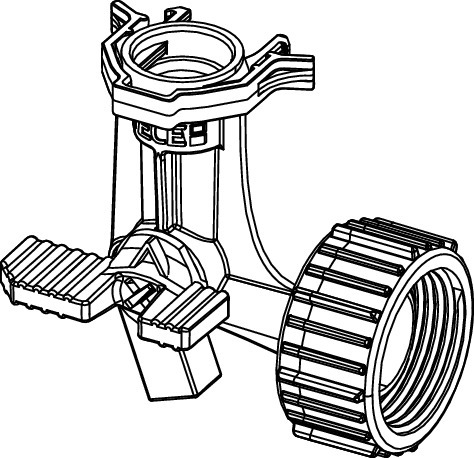

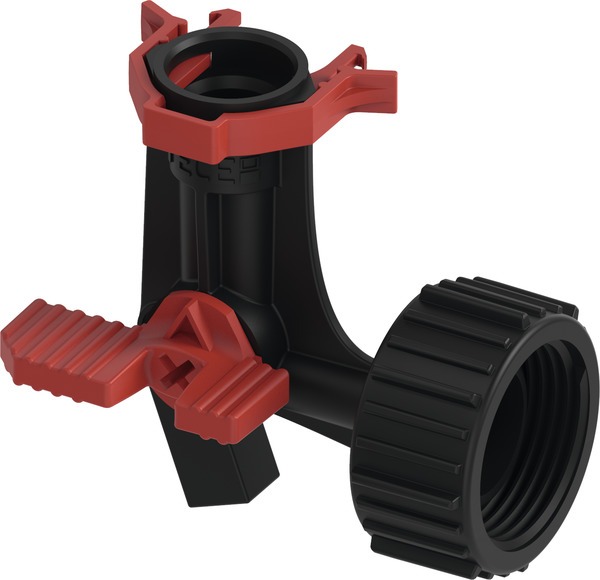

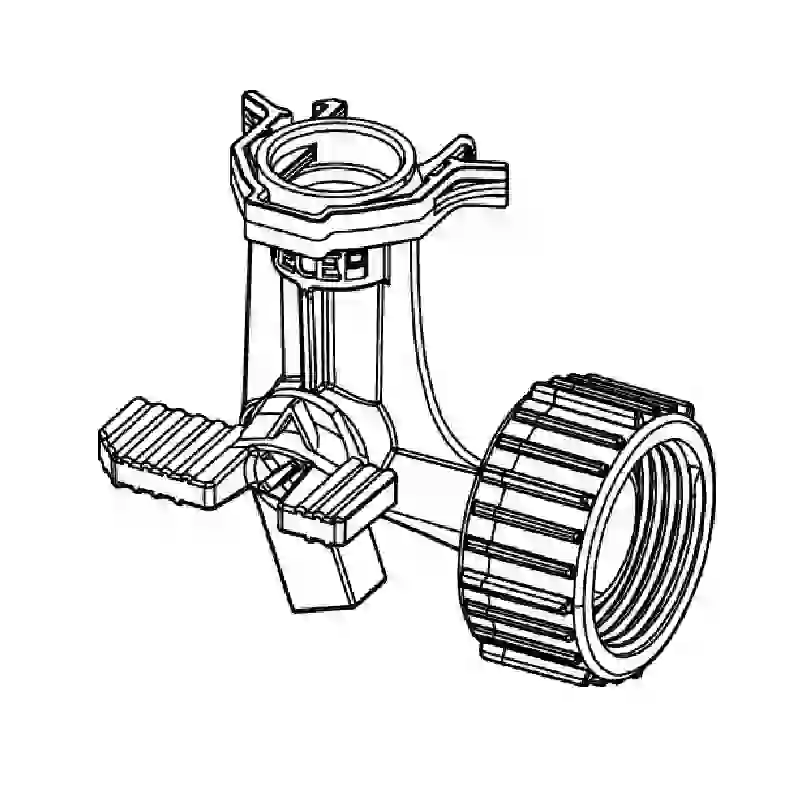

TECE Base ugaoni ventil za vodokotlić sa 3 funkcije 9820492 predstavlja originalnu komponentu namenjenu kontroli dovoda vode unutar odgovarajućih TECE vodokotlića. Zvanična dokumentacija definiše ga kao trofunkcijski ugaoni zaporni ventil, sa funkcijama zatvaranja, ispiranja dovodne instalacije i redovnog radnog položaja. Proizvod se koristi u vodokotlićima Compact 320, Base 320 i Base 8.

Ventil se nalazi u servisnoj zoni ugradnog vodokotlića i nakon završene montaže nije vidljiv u kupatilu. Njegov izbor zato ne zavisi od boje tipke, izgleda sanitarne keramike ili stila enterijera, već od tačne tehničke kompatibilnosti sa vodokotlićem i ulivnim ventilom.

Šifra 9820492 predstavlja najvažniji identifikacioni podatak prilikom poručivanja. Vizuelna sličnost sa drugim ugaonim ventilima nije dovoljna za potvrdu kompatibilnosti. Pre kupovine treba proveriti oznaku vodokotlića, oblik postojećeg ventila i tip ulivnog ventila koji se koristi u sistemu.

Tri potvrđene funkcije ventila

Prva funkcija proizvoda jeste zatvaranje dovoda vode. Kada je ventil postavljen u zatvoreni položaj, dovod prema ulivnom ventilu se prekida. Ova funkcija omogućava servisiranje unutrašnjih komponenti vodokotlića bez potrebe da se zatvara dovod vode za celo kupatilo ili objekat, pod uslovom da ventil pravilno funkcioniše.

Druga funkcija je ispiranje dovodne instalacije. Ovaj položaj koristi se tokom montaže ili servisiranja kako bi se iz dovodne cevi uklonile nečistoće koje bi mogle dospeti do ulivnog ventila. Ispiranje je naročito važno nakon radova na vodovodnoj instalaciji, kada u cevima mogu ostati sitne čestice, opiljci, ostaci zaptivnog materijala ili druge nečistoće.

Treća funkcija predstavlja redovan radni položaj. U tom položaju voda se dovodi prema TECE F 10 ulivnom ventilu, koji kontroliše punjenje rezervoara. Nakon završetka servisa potrebno je proveriti da li je ugaoni ventil vraćen u pravilan radni položaj i da li se vodokotlić normalno puni.

Primena sa Compact 320, Base 320 i Base 8 vodokotlićima

Zvanični TECE podaci potvrđuju primenu ventila 9820492 sa vodokotlićima Compact 320, Base 320 i Base 8. Ove oznake treba proveriti na dokumentaciji, deklaraciji ili drugim identifikacionim podacima postojećeg sistema.

Nije opravdano navesti da proizvod odgovara svim TECE vodokotlićima. Stariji i noviji sistemi mogu koristiti drugačije priključke, adaptere ili ugaone ventile. Zbog toga isti brend nije dovoljan kriterijum za izbor rezervnog dela.

Ako se menja starija komponenta, treba proveriti da li je u vodokotliću već izvršena servisna nadogradnja. Moguće je da unutrašnji sklop više ne odgovara prvobitnoj fabričkoj izvedbi, naročito ako su ventil ili ulivni mehanizam ranije menjani.

Kompatibilnost sa TECE F 10 ulivnim ventilom

TECE Base ugaoni ventil 9820492 prilagođen je za prihvat TECE F 10 ulivnog ventila sa priključkom M 30. Ovaj podatak je ključan za pravilno povezivanje dovodne i ulivne komponente unutar vodokotlića.

Ulivni ventil F 10 ima zadatak da kontroliše punjenje rezervoara nakon ispiranja. Ugaoni ventil obezbeđuje dovod vode i mogućnost njegovog zatvaranja ili ispiranja, dok F 10 reguliše nivo vode i zaustavlja punjenje kada se dostigne odgovarajući nivo.

Ove dve komponente ne treba međusobno poistovećivati. Ugaoni ventil 9820492 nije ulivni ventil i njegova zamena neće nužno rešiti problem sporog punjenja, nepravilnog nivoa vode ili stalnog proticanja ako se uzrok nalazi u F 10 ulivnom ventilu ili ispusnom mehanizmu.

Priključak M 30

Zvanična dokumentacija potvrđuje da je ventil pogodan za prihvat TECE F 10 ulivnog ventila sa priključkom M 30. Oznaka M 30 odnosi se na pripadajući navojni odnosno priključni format između ovih komponenti.

Pre montaže treba proveriti da su priključne površine čiste i neoštećene. Navoj se ne sme povezivati ukoso niti zatezati prekomernom silom. Nepravilno postavljen priključak može oštetiti navoj, otežati kasniju demontažu ili izazvati curenje.

Ne treba koristiti improvizovane prelaze kako bi se ventil povezao sa ulivnim ventilom koji nema odgovarajući M 30 priključak. Takva kombinacija nije potvrđena od proizvođača i može ugroziti pravilno naleganje ili servisiranje sistema.

Razlika između ugaonog i ulivnog ventila

Ugaoni zaporni ventil služi za upravljanje dovodom vode prema vodokotliću. On omogućava zatvaranje, ispiranje instalacije i normalan prolaz vode. Ulivni ventil ima drugačiju funkciju: reguliše punjenje rezervoara i prekida dovod kada voda dostigne podešeni nivo.

Ako vodokotlić nastavlja da se puni bez prestanka, problem može biti u ulivnom ventilu ili njegovom podešavanju. Ako voda ne dolazi do ulivnog ventila, moguće je da je ugaoni ventil zatvoren, blokiran ili nepravilno postavljen. Kod curenja na samom spoju potrebno je proveriti priključne površine, zaptivanje i pravilnost montaže.

Tačno utvrđivanje neispravnog dela sprečava nepotrebnu zamenu ispravnih komponenti. Pre kupovine preporučljivo je pregledati sistem kroz servisni otvor i proveriti iz kog dela potiče problem.

Primena kao originalni rezervni deo

TECE Base ugaoni ventil 9820492 koristi se kao rezervna komponenta kada postojeći ventil više ne obavlja pravilno neku od predviđenih funkcija. Razlog za zamenu može biti mehaničko oštećenje, otežano prebacivanje položaja, nemogućnost zatvaranja vode ili curenje u priključnoj zoni.

Originalna šifra omogućava lakše usklađivanje sa odgovarajućim TECE sistemom. Ipak, pre poručivanja treba proveriti da li je postojeći deo identičan ili da li proizvođač za konkretnu generaciju vodokotlića zahteva dodatni adapter.

Ventil nije univerzalni rezervni deo za sve ugradne vodokotliće drugih proizvođača. Takođe ga ne treba predstavljati kao opšti ugaoni ventil za lavabo, sudoperu, bojler, grejanje ili druge vodovodne potrošače.

Pregled proizvoda pre montaže

Pre ugradnje potrebno je pregledati ventil i proveriti da na kućištu, priključcima i pokretnim delovima nema pukotina, deformacija ili drugih oštećenja. Oštećenu komponentu ne treba ugrađivati, čak i ako se na prvi pogled može povezati sa sistemom.

Priključne površine moraju biti čiste. Prašina, ostaci ambalaže, kamenac ili drugi materijali mogu sprečiti pravilno naleganje i izazvati curenje. Treba proveriti i stanje delova sa kojima se ventil povezuje.

Ako je susedni adapter, dovodni priključak ili ulivni ventil oštećen, sama zamena ugaonog ventila možda neće biti dovoljna. Sve komponente spoja moraju biti tehnički ispravne.

Priprema vodokotlića za servisiranje

Pre demontaže postojećeg ventila potrebno je zatvoriti glavni ili odgovarajući lokalni dovod vode. Ne treba se oslanjati na neispravan ugaoni ventil ako je upravo njegova funkcija zatvaranja razlog za servisiranje.

Nakon zatvaranja dovoda treba aktivirati ispiranje kako bi se smanjila količina vode u rezervoaru. Tipka se uklanja prema predviđenom postupku, a kroz servisni otvor se pristupa unutrašnjim komponentama.

Prostor ispod servisnog otvora može se zaštititi krpom ili drugim upijajućim materijalom jer u dovodnoj cevi i ventilu može ostati manja količina vode. Radna zona treba da bude dovoljno osvetljena kako bi se jasno video položaj svih priključaka.

Demontaža postojećeg ugaonog ventila

Pre skidanja starog dela korisno je fotografisati njegov položaj i način povezivanja sa dovodom i ulivnim ventilom. Fotografija može pomoći prilikom postavljanja novog ventila, naročito u skučenom servisnom prostoru.

Ulivni ventil treba odvojiti pažljivo, bez uvrtanja i oštećivanja M 30 priključka. Nakon toga se ugaoni ventil odvaja od pripadajućeg dovodnog ili adapterskog elementa, u skladu sa konstrukcijom konkretnog vodokotlića.

Ne treba primenjivati nekontrolisanu silu. Ako je spoj blokiran kamencem ili dugotrajnim korišćenjem, naglo povlačenje može oštetiti susedni plastični deo ili priključak rezervoara.

Ispiranje dovodne instalacije

Jedna od tri funkcije ventila omogućava ispiranje dovodne instalacije. Ovu mogućnost treba koristiti prema postupku predviđenom za konkretan TECE sistem, uz kontrolisano usmeravanje vode kako ne bi dospela u unutrašnjost predzida ili na električne instalacije.

Cilj ispiranja jeste uklanjanje nečistoća pre povezivanja ili ponovnog puštanja ulivnog ventila u rad. Sitne čestice mogu dospeti u mehanizam F 10 ventila i izazvati sporo punjenje, buku ili nepotpuno zatvaranje.

Posle ispiranja potrebno je proveriti čistoću priključne zone. Tek zatim se priključuje ulivni ventil i ugaoni ventil postavlja u normalan radni položaj.

Postavljanje TECE F 10 ulivnog ventila

TECE F 10 ulivni ventil sa priključkom M 30 postavlja se u odgovarajući prihvat ugaonog ventila 9820492. Priključak treba postaviti ravno i ravnomerno, bez ukrštanja navoja.

Zatezanje se izvodi kontrolisano, prema konstrukciji spoja. Prekomerna sila može oštetiti priključak, dok nedovoljno postavljen element može dovesti do curenja ili nestabilnosti.

Nakon povezivanja treba proveriti da ulivni ventil stoji u pravilnom položaju i da ne dodiruje druge komponente na način koji bi ometao njegovo kretanje ili podešavanje.

Kontrola nakon završene montaže

Po završetku povezivanja dovod vode treba otvarati postepeno. Tokom punjenja rezervoara potrebno je posmatrati ugaoni ventil, spoj M 30 i ostale priključke. Na njima ne sme biti kapanja, vlaženja ili pomeranja.

Ventil treba proveriti u sva tri položaja. Funkcija zatvaranja mora prekinuti dovod, funkcija ispiranja treba da omogući predviđeno ispiranje instalacije, dok radni položaj mora omogućiti normalno punjenje preko F 10 ulivnog ventila.

Potrebno je izvršiti više ciklusa ispiranja i punjenja. Određena curenja ili nepravilnosti mogu se pojaviti tek nakon promene pritiska ili ponovljenog korišćenja.

Postupak u slučaju curenja

Ako se nakon montaže pojavi curenje, dovod vode treba odmah zatvoriti. Zatim se proveravaju položaj ventila, priključak sa ulivnim ventilom, stanje kontaktnog dela i eventualno potreban adapter.

Problem ne treba prikrivati nanošenjem silikona, lepka ili drugog spoljnog zaptivnog materijala preko nepravilno postavljenog spoja. Potrebno je utvrditi stvarni uzrok i pravilno ponoviti povezivanje ili zameniti oštećenu komponentu.

Ako ventil ne može potpuno da prekine dovod, ne treba ga ostaviti kao jedini servisni zaporni element. Takav deo zahteva ponovnu proveru ili zamenu.

Održavanje i dugoročna upotreba

Kada je pravilno ugrađen, TECE Base ugaoni ventil ne zahteva redovno korisničko održavanje. Njegova funkcionalnost može se proveriti tokom servisiranja ulivnog ili ispusnog mehanizma.

Ventil ne treba nepotrebno prebacivati između položaja ako nema potrebe za servisiranjem. Prilikom svakog rada potrebno je postupati kontrolisano kako se ne bi oštetili pokretni i priključni elementi.

TECE Base ugaoni ventil za vodokotlić sa 3 funkcije 9820492 predstavlja namenski trofunkcijski zaporni ventil za Compact 320, Base 320 i Base 8 vodokotliće. Omogućava zatvaranje dovoda, ispiranje instalacije i redovan rad, a prilagođen je za povezivanje TECE F 10 ulivnog ventila preko priključka M 30. Pouzdan rad zavisi od tačne kompatibilnosti, pravilne montaže i kontrole spojeva pre zatvaranja servisnog otvora.
