TECE Base vodokotlić sa tipkom Now bela (9400413)

Opis

Dizajn i uklapanje u prostor

TECE Base vodokotlić sa tipkom Now bela 9400413 predstavlja kompletno rešenje za ugradnju zidne, odnosno konzolne WC šolje. Proizvod objedinjuje TECE Base toaletni modul sa ugrađenim vodokotlićem i belom tipkom Now za dvokoličinsko ispiranje. Veći deo sistema ugrađuje se iza završne zidne obloge, dok nakon završetka radova u prostoru ostaju vidljivi WC šolja i tipka za aktiviranje ispiranja.

Bela tipka Now ima neutralan izgled koji se jednostavno uklapa sa belom sanitarnom keramikom, svetlim pločicama i različitim stilovima kupatila. Može se primeniti u modernim, minimalističkim i klasično uređenim prostorima, kao i u sanitarnim zonama stanova, kuća, apartmana i poslovnih objekata. Pošto su vodokotlić, odvodni priključci i noseći deo konstrukcije skriveni iza zida, završni izgled WC zone ostaje uredan i bez vidljivih instalacionih elemenata.

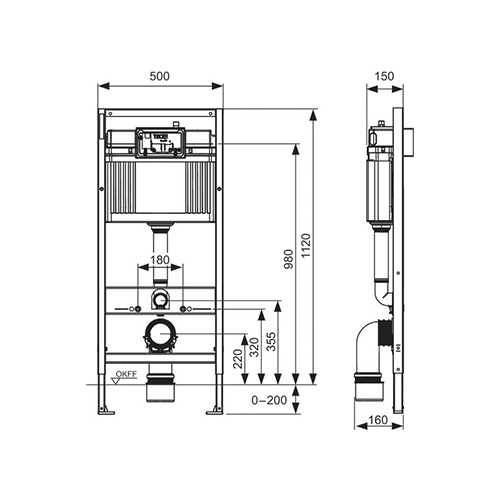

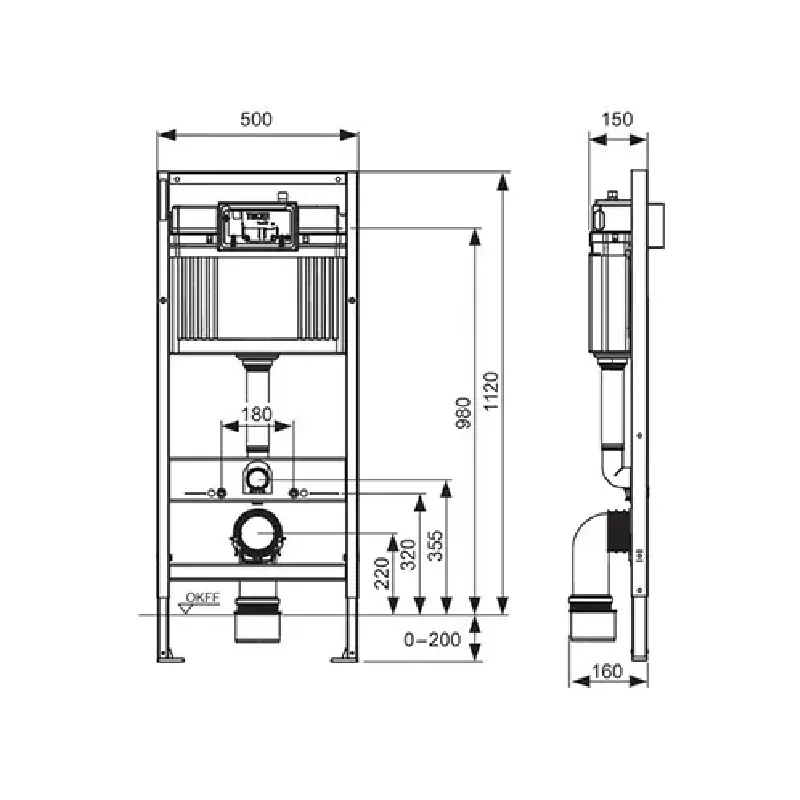

Ugradna visina modula iznosi 112 cm. Ovaj podatak je važan prilikom planiranja položaja konstrukcije, završne visine tipke, WC šolje i zidne obloge. Pre početka montaže potrebno je uskladiti visinu modula sa završnim nivoom poda, položajem kanalizacionog priključka i planiranom visinom sanitarne keramike.

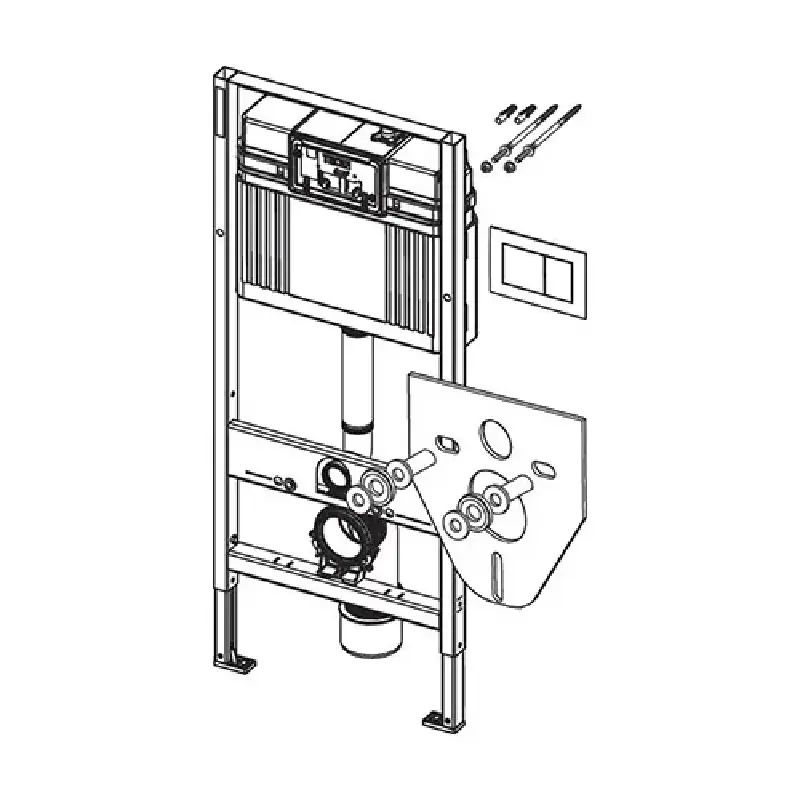

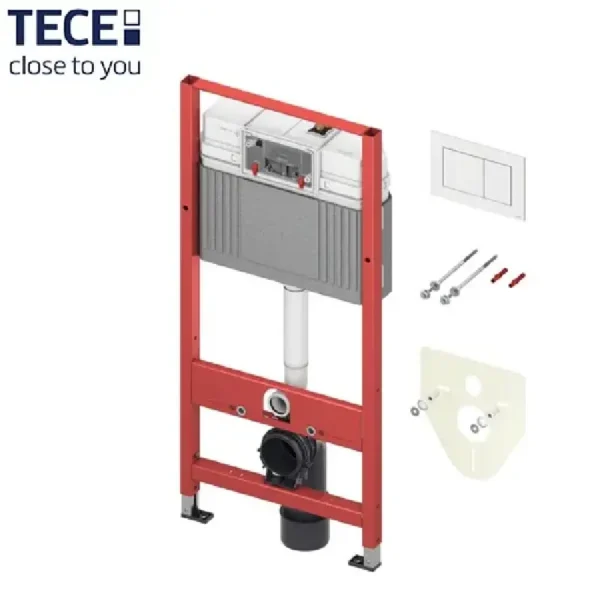

TECE Base modul i mogućnosti ugradnje

TECE Base modul namenjen je pojedinačnoj montaži, postavljanju kao predzidni element ispred odgovarajuće građevinske podloge i ugradnji u metalne ili drvene konstrukcije. Ovakva primena omogućava korišćenje proizvoda u različitim instalacionim situacijama, pod uslovom da su način pričvršćivanja i završna konstrukcija izvedeni u skladu sa tehničkim zahtevima sistema.

Okvir modula je samonoseći i zaštićen praškastim premazom. Njegova uloga je da obezbedi konstrukcionu osnovu za postavljanje zidne WC šolje, vodokotlića i priključnih elemenata. Modul poseduje elemente za pričvršćivanje WC keramike sa navojem M12, kao i pribor za odgovarajuće učvršćivanje konstrukcije.

Pre zatvaranja zida modul treba precizno nivelisati u horizontalnom i vertikalnom pravcu. Položaj konstrukcije direktno utiče na završni položaj WC šolje i tipke Now. Nepravilno postavljen modul može otežati povezivanje odvoda, montažu keramike i izradu ravne završne zidne površine.

Posebno je važno da se visina određuje u odnosu na završni pod, a ne samo na grubu građevinsku podlogu. Debljina košuljice, završne obloge i eventualnog podnog grejanja može promeniti konačni položaj WC šolje, pa sve slojeve treba uzeti u obzir pre pričvršćivanja modula.

TECE Base vodokotlić zapremine 10 litara

U sklopu modula nalazi se TECE Base vodokotlić predviđen za aktiviranje sa prednje strane. Rezervoar ima ukupnu zapreminu od 10 litara i fabrički je ugrađen u konstrukciju modula. Izveden je kao sigurnosni rezervoar od plastike otporne na udarce i ispitan je prema standardu EN 14055.

Vodokotlić je izolovan od kondenzacije. Ova osobina je važna jer se u rezervoaru nalazi hladna voda, dok je kompletan sistem smešten iza završne zidne obloge. Izolacija doprinosi smanjenju stvaranja kondenzacije na spoljašnjoj površini rezervoara u uobičajenim uslovima upotrebe.

Priključak vodokotlića nalazi se sa gornje strane i izveden je sa spoljašnjim navojem R 1/2″. Sistem poseduje zaporni ventil koji omogućava kontrolu dovoda vode tokom montaže i kasnijeg servisiranja. Pre zatvaranja instalacione konstrukcije treba proveriti dovodni spoj i izvršiti probno punjenje rezervoara.

Servisni pristup unutrašnjim komponentama omogućen je kroz otvor iza tipke Now. Zbog toga je važno da otvor tokom postavljanja zidne obloge ostane pravilno oblikovan, čist i dostupan. Ne treba ga zatvarati ili smanjivati na način koji bi kasnije otežao servisiranje vodokotlića.

Podešavanje količine ispiranja

TECE Base vodokotlić fabrički je podešen na veliku količinu ispiranja od 6 litara. U zavisnosti od tehničkih uslova sistema, velika količina može se podesiti na 4,5, 7,5 ili 9 litara. Kod dvokoličinskog ispiranja mala količina vode iznosi 3 litra.

Potvrđena je i mogućnost opcionog podešavanja na 4/2 litra. Takvo podešavanje treba koristiti samo kada je usklađeno sa konkretnom WC šoljom i kanalizacionom instalacijom. Najmanja količina vode nije automatski najbolje rešenje za svaki sistem, jer pravilno ispiranje zavisi od konstrukcije keramike, položaja odvoda i drugih tehničkih uslova.

Pravilno podešavanje omogućava izbor količine vode u skladu sa potrebama korisnika. Manje ispiranje namenjeno je situacijama u kojima nije potrebna puna količina vode, dok se velika količina koristi za potpuniji ciklus ispiranja.

Pre završetka radova treba testirati obe funkcije tipke Now. Potrebno je proveriti da mala i velika količina vode pravilno aktiviraju mehanizam i da se vodokotlić nakon svakog ciklusa normalno puni i zatvara.

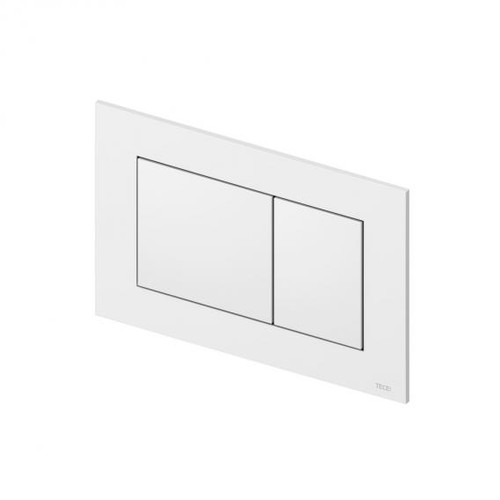

TECE Now bela tipka

Uz TECE Base modul isporučuje se bela tipka Now za dvokoličinsko ispiranje. Dva tastera omogućavaju izbor između manje i veće količine vode, u skladu sa podešavanjem vodokotlića. Bela izvedba predstavlja potvrđenu varijantu kompleta sa šifrom 9400413.

Tipka Now montira se sa prednje strane i istovremeno zatvara servisni otvor. Kada je potrebno pristupiti unutrašnjim komponentama vodokotlića, tipka se uklanja kako bi se omogućilo servisiranje bez rušenja ili otvaranja završne zidne obloge.

TECE Now tipka treba da bude postavljena pravilno i ravnomerno u odnosu na zid. Posle montaže oba tastera moraju slobodno da se pomeraju i vraćaju u početni položaj. Ako tipka zapinje ili zahteva preveliku silu, potrebno je proveriti položaj elemenata za aktiviranje i dubinu postavljanja.

Bela boja tipke može se jednostavno kombinovati sa belom WC šoljom i različitim bojama pločica. Iako tipka ima i estetsku ulogu, pri izboru je važno proveriti i tehničku kompatibilnost, jer se završni element koristi kao deo sistema za aktiviranje TECE Base vodokotlića.

Tihi ulivni ventil i komfor pri korišćenju

TECE Base vodokotlić poseduje tihi hidraulični ulivni ventil. Njegova uloga je da nakon ispiranja kontroliše ponovno punjenje rezervoara vodom. Smanjena buka pri punjenju može biti značajna u stanovima, apartmanima i drugim prostorima u kojima se kupatilo nalazi blizu spavaće ili dnevne sobe.

Ukupan nivo buke u radu ipak ne zavisi samo od ulivnog ventila. Na krajnji rezultat utiču način pričvršćivanja modula, konstrukcija zida, odvodne cevi, položaj vodovodnih priključaka, izabrana WC šolja i kvalitet montaže.

Pravilno učvršćen TECE Base modul doprinosi stabilnijem radu instalacije. Svi priključci treba da budu postavljeni bez nepotrebnog naprezanja i kontakta koji može prenositi vibracije na građevinsku konstrukciju.

Odvodni priključak i povezivanje WC šolje

TECE Base modul poseduje odvodno koleno za WC DN 90 sa priključnim adapterom DN 90/100. Ovaj deo omogućava povezivanje modula sa odgovarajućom kanalizacionom instalacijom. Položaj odvodnog kolena treba proveriti i pričvrstiti pre zatvaranja konstrukcije.

Odvodni elementi ne smeju biti postavljeni pod nepravilnim uglom ili mehaničkim naprezanjem. Sve spojeve treba izvesti prema pravilima vodoinstalaterske struke i proveriti pre postavljanja završne zidne obloge.

Nakon završetka zida montira se odgovarajuća priključna garnitura za WC šolju. Priključne cevi se pripremaju prema stvarnom rastojanju između modula i sanitarne keramike. Precizno merenje i pravilno sečenje važni su kako bi WC šolja mogla ravnomerno da nalegne uz zid.

Pre konačnog pričvršćivanja keramike potrebno je proveriti odvodni spoj, priključak za ispiranje i položaj navojnih šipki. WC šolja treba da bude pravilno poravnata i stabilna, bez pomeranja tokom korišćenja.

Montaža i priprema konstrukcije

Pre montaže TECE Base modula potrebno je odrediti završni nivo poda i tačan položaj WC zone. Ugradna visina od 112 cm predstavlja važan podatak za postavljanje konstrukcije, ali završna visina keramike zavisi i od podešavanja nogica modula i debljine podnih slojeva.

Modul mora biti stabilno pričvršćen i nivelisan. Posle povezivanja dovoda vode i kanalizacije preporučuje se probno punjenje vodokotlića i aktiviranje ispiranja. Na taj način moguće je proveriti spojeve dok je instalacija još dostupna.

Prilikom zatvaranja metalne ili drvene konstrukcije potrebno je obezbediti odgovarajuću nosivost i stabilnost obloge. Otvori za TECE Now tipku, navojne šipke, cev za ispiranje i odvodni priključak moraju ostati pravilno pozicionirani.

Sve zaštitne elemente treba zadržati na mestu tokom grubih građevinskih radova kako malter, prašina, lepak i drugi materijali ne bi dospeli u priključke ili unutrašnjost vodokotlića.

Napomena za WC šolje sa smanjenom oslonjenom površinom

Za pojedine WC šolje sa smanjenom oslonjenom površinom može biti potreban dodatni čelični set za ojačanje šifre 9041029. To se odnosi na keramiku kod koje rastojanje od sredine pričvrsnog vijka do donje ivice oslonjene površine nije veće od 18 cm.

Ovaj set za ojačanje nije standardni deo kompleta TECE Base 9400413 i bira se zasebno kada to zahteva konkretna WC šolja. Pre zatvaranja konstrukcije treba proveriti tehnički crtež keramike kako bi se utvrdilo da li je dodatno ojačanje potrebno.

Naknadno postavljanje ojačanja može zahtevati otvaranje već završene zidne konstrukcije. Zbog toga je važno da se model WC šolje izabere i proveri pre završetka radova oko modula.

Održavanje i servisni pristup

Nakon pravilne ugradnje TECE Base vodokotlić i najveći deo konstrukcije ostaju skriveni iza zida. Redovno održavanje vidljivog dela uglavnom se odnosi na čišćenje bele tipke Now i sanitarne keramike.

Unutrašnjim komponentama vodokotlića pristupa se kroz servisni otvor iza tipke. Ako se pojavi stalno proticanje vode, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente koji prenose pokret sa tipke.

Servisiranje treba obaviti kroz predviđeni otvor, bez rušenja završne zidne obloge. Tipku treba ukloniti pažljivo, u skladu sa predviđenim načinom demontaže, kako se ne bi oštetili tasteri ili nosači.

TECE Base vodokotlić sa tipkom Now bela 9400413 predstavlja kompletno rešenje koje objedinjuje samonoseći modul, ugradni vodokotlić, belu tipku za dvokoličinsko ispiranje i potrebne priključne elemente. Ugradna visina od 112 cm, rezervoar zapremine 10 litara i mogućnost podešavanja količine vode omogućavaju prilagođavanje sistema konkretnim uslovima, uz obavezno pravilno planiranje i stručnu montažu.
