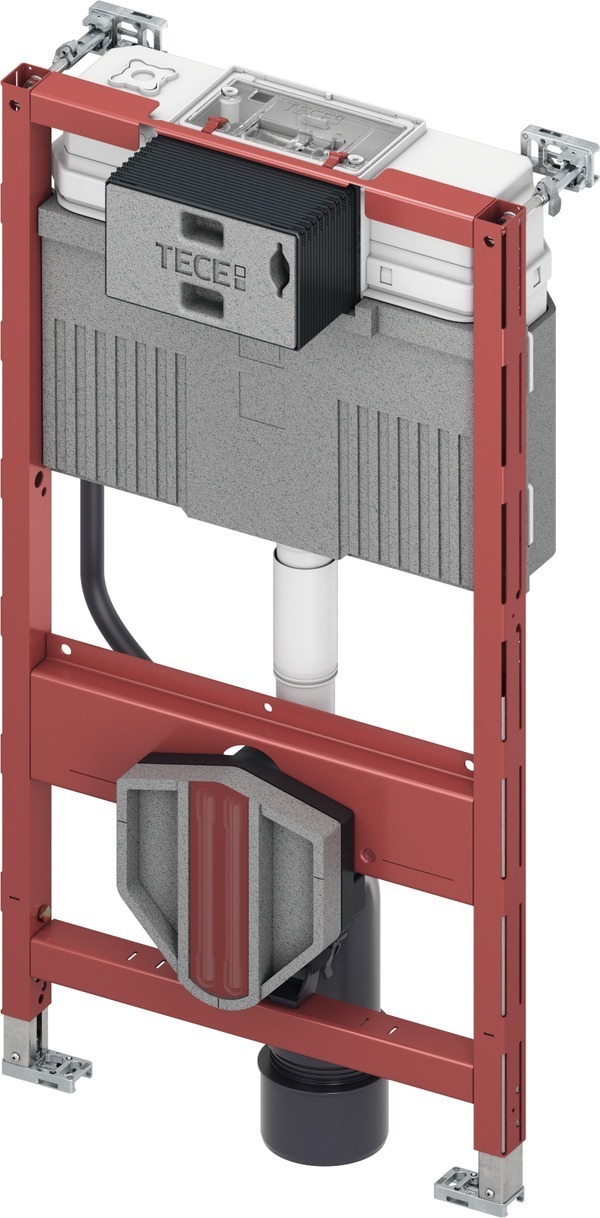

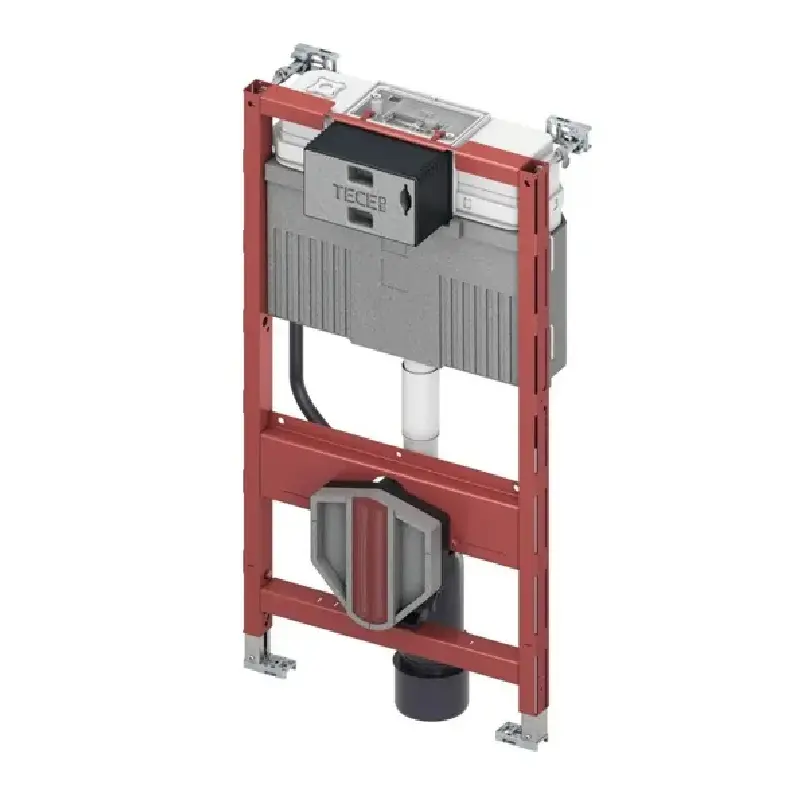

TECE Base vodokotlić ugradni sa montažnim setom (9300322)

Opis

Dizajn i uklapanje u prostor

TECE Base vodokotlić ugradni sa montažnim setom 9400401 predstavlja toaletni modul namenjen ugradnji zidne, odnosno konzolne WC šolje. Sistem objedinjuje samonoseći montažni okvir i Base vodokotlić, čime se instalacioni elementi postavljaju iza završne zidne obloge. Nakon završetka radova u kupatilu ostaju vidljivi izabrana WC šolja i odgovarajuća TECE tipka za ispiranje, dok su rezervoar, okvir i priključci skriveni unutar predzidne konstrukcije.

Ovakvo rešenje omogućava uredno organizovanje WC zone, bez vidljivog klasičnog vodokotlića i većeg broja instalacionih elemenata. Modul može da se primeni u različitim stilovima kupatila jer njegov najveći deo nije vidljiv. Završni izgled prostora prvenstveno zavisi od izbora WC keramike, tipke za ispiranje, zidnih pločica i ostalih sanitarnih elemenata.

TECE Base predstavlja potvrđenu seriju proizvoda. Naziv serije zato se navodi odmah posle brenda TECE. Ugradna visina modula iznosi 112 cm, što je važan podatak pri planiranju položaja WC šolje, servisnog otvora, tipke za ispiranje i završne zidne obloge.

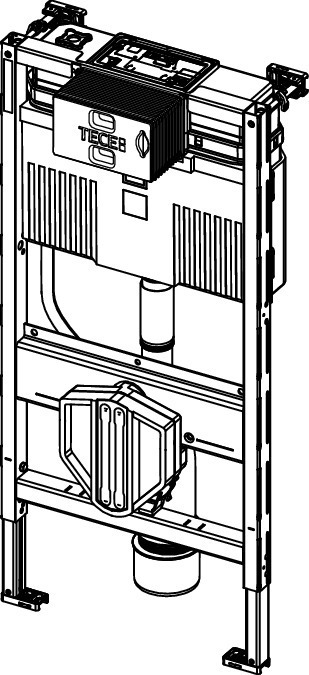

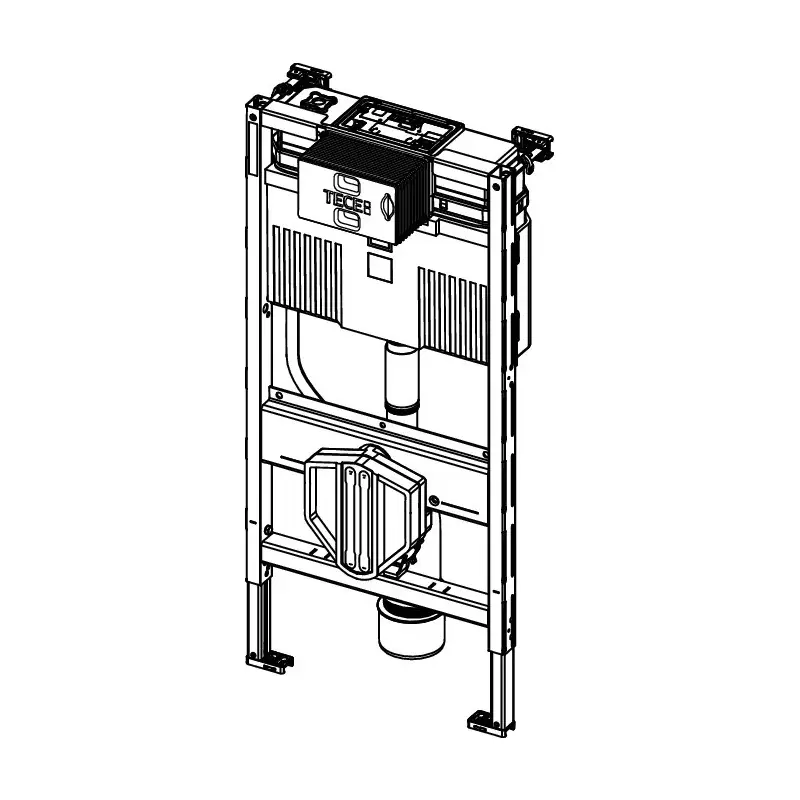

TECE Base modul za zidnu WC šolju

TECE Base modul namenjen je pojedinačnoj montaži, postavljanju kao predzidni element ispred masivnog zida i ugradnji u metalne ili drvene konstrukcije. Ove mogućnosti omogućavaju njegovu primenu u različitim građevinskim situacijama, uz uslov da se okvir pravilno pričvrsti i da završna konstrukcija bude izvedena prema tehničkim zahtevima proizvođača.

Okvir modula je samonoseći i ima praškastu završnu zaštitu. Njegova osnovna uloga je da formira stabilnu konstrukcionu osnovu za postavljanje zidne WC šolje, vodokotlića i priključnih elemenata. Na okviru se nalaze dva pričvrsna vijka i navrtke M12 za montažu odgovarajuće WC keramike.

Pre zatvaranja konstrukcije modul treba precizno postaviti i nivelisati u horizontalnom i vertikalnom pravcu. Njegov položaj direktno utiče na završnu visinu WC šolje, pravac priključaka i položaj tipke. Nepravilno postavljen okvir može otežati montažu keramike i dovesti do odstupanja u završnoj WC zoni.

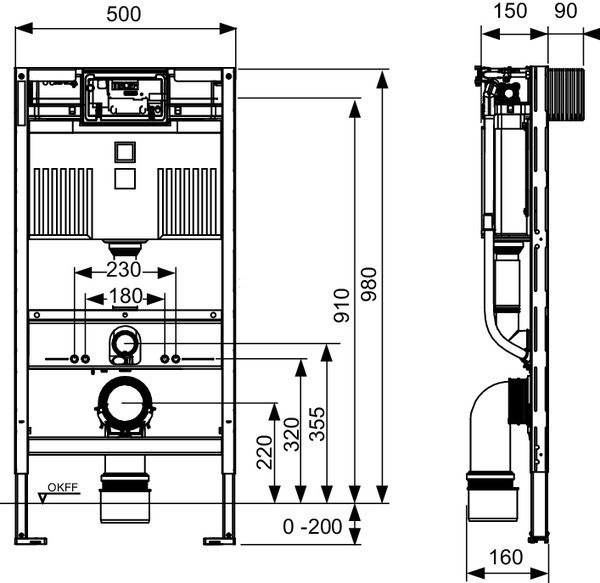

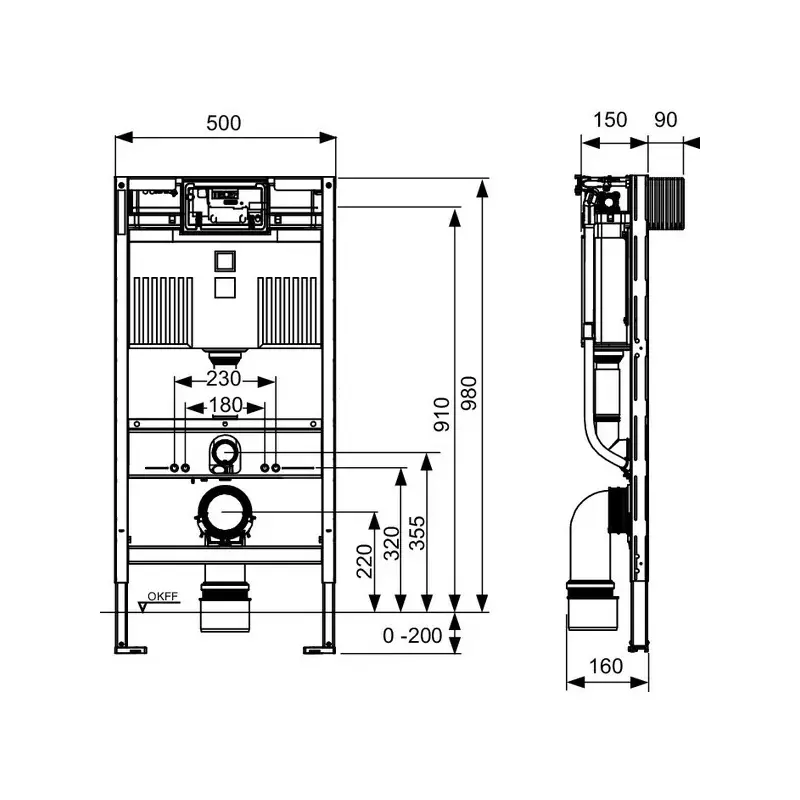

Ugradna visina od 112 cm

Potvrđena ugradna visina TECE Base modula iznosi 112 cm. Prilikom postavljanja potrebno je voditi računa da se sve visinske mere određuju u odnosu na završni nivo poda. Debljina podne košuljice, hidroizolacije, lepka i pločica može promeniti konačni položaj sanitarne keramike ako se ne uzme u obzir tokom grube faze montaže.

Pre pričvršćivanja modula preporučuje se da budu poznati model WC šolje, planirana visina sedenja i položaj kanalizacionog odvoda. Kada se svi elementi unapred usklade, lakše je dobiti pravilan završni položaj keramike i servisnog otvora.

Ugradna visina od 112 cm ne predstavlja ukupnu završnu visinu zidne obloge, već osnovnu tehničku visinu modula. Završni zid može biti viši, u zavisnosti od rasporeda kupatila i načina izrade predzidne konstrukcije.

Base vodokotlić zapremine 10 litara

U okviru modula nalazi se Base vodokotlić za aktiviranje sa prednje strane. Rezervoar ima ukupnu zapreminu od 10 litara i fabrički je potpuno predmontiran. Izrađen je kao sigurnosni rezervoar od plastike otporne na udarce i ispitan je u skladu sa standardom EN 14055.

Vodokotlić je izolovan od kondenzacije. Ova karakteristika je značajna zato što se u rezervoaru nalazi hladna voda, dok je kompletan element ugrađen iza zidne obloge. Izolacija doprinosi kontroli pojave kondenzacije na spoljnoj strani rezervoara u uobičajenim uslovima upotrebe.

Priključak vodokotlića nalazi se na gornjoj strani i izveden je sa spoljašnjim navojem R 1/2″. Kompatibilan je sa odgovarajućim brzim adapterima. Sistem poseduje trosmerni zaporni ventil, dok zaporni element omogućava funkciju ispiranja kada je ulivni ventil ugrađen.

Podešavanje količine ispiranja

TECE Base vodokotlić fabrički je podešen na standardnu veliku količinu ispiranja od 6 litara. Velika količina može naknadno da se podesi na 4,5, 7,5 ili 9 litara, u zavisnosti od konkretne WC šolje i uslova kanalizacione instalacije.

Kada se koristi tipka za dvokoličinsko ispiranje, potvrđena mala količina vode iznosi 3 litra. Sistem omogućava i opciono podešavanje na 4/2 litra. Izbor najmanje količine vode ne treba automatski smatrati najboljim rešenjem za svaku instalaciju, jer pravilno ispiranje zavisi od konstrukcije WC šolje, odvodnog puta i drugih tehničkih uslova.

Preostala voda u rezervoaru može da se iskoristi za neposredno dodatno ispiranje. Pre završetka radova preporučuje se probno aktiviranje sistema kako bi se proverili punjenje, zatvaranje i odabrane količine vode.

Jednostruko i dvokoličinsko ispiranje

Base vodokotlić može da se koristi kao sistem sa jednostrukim ili dvokoličinskim ispiranjem. Konačna funkcija zavisi od izabrane kompatibilne TECE tipke i podešavanja unutrašnjeg mehanizma.

Tipka za ispiranje nije sastavni deo ovog proizvoda i bira se zasebno. Pre kupovine završne tipke potrebno je proveriti njenu kompatibilnost sa TECE vodokotlićem i željenom funkcijom ispiranja. Modul podržava TECE „easy fit“ sistem montaže odgovarajućih tipki.

Servisni otvor nalazi se sa prednje strane vodokotlića i kasnije se zatvara izabranom tipkom. Tokom postavljanja zidne obloge otvor mora ostati čist, pravilno oblikovan i dostupan, kako bi unutrašnje komponente mogle da se servisiraju bez rušenja zida.

Tihi hidraulični ulivni ventil

TECE Base vodokotlić poseduje tihi hidraulični ulivni ventil, svrstan u grupu armatura 1 prema standardu DIN 4109. Ulivni ventil kontroliše ponovno punjenje rezervoara nakon ispiranja.

Na ITIM stranici se pojavljuje izraz „ventil za hidraulično ulje“, ali taj izraz nije tehnički odgovarajući za ovaj proizvod. Zvanična TECE dokumentacija potvrđuje da je reč o tihom hidrauličnom ulivnom ventilu, odnosno komponenti vodokotlića koja upravlja dovodom vode.

Ukupan nivo buke tokom rada ne zavisi samo od ulivnog ventila. Na njega utiču i konstrukcija zida, način pričvršćivanja modula, položaj cevi, odvodni sistem, WC šolja i kvalitet kompletne montaže.

Odvodno koleno i kanalizacioni priključak

Modul poseduje odvodno koleno za WC DN 90 sa prelaznim adapterom DN 90/100 izrađenim od PP materijala. Prelazni adapter može da se koristi i za horizontalnu ugradnju, kada konkretna instalaciona situacija to zahteva.

Uz modul je predviđena priključna garnitura za WC DN 90 sa zaštitnim čepom. Zaštitni element čuva priključnu zonu tokom grubih građevinskih radova i treba da ostane postavljen dok ne počne završno povezivanje sanitarne keramike.

Pre zatvaranja predzidne konstrukcije potrebno je proveriti položaj odvodnog kolena, naleganje svih spojeva i usklađenost sa kanalizacionom instalacijom. Odvodna cev ne treba da bude postavljena pod nepravilnim uglom ili mehaničkim naprezanjem.

Montaža i priprema konstrukcije

Pre montaže potrebno je definisati završni nivo poda, položaj modula i osu WC šolje. Modul se zatim pričvršćuje prema vrsti građevinske konstrukcije i precizno niveliše. Dovod vode i kanalizacioni priključak povezuju se dok je instalacija još potpuno dostupna.

Pre postavljanja završne obloge preporučuje se punjenje vodokotlića i provera svih spojeva. Treba proveriti da na dovodu vode, zapornom ventilu, rezervoaru i odvodnim elementima nema curenja. Eventualne nepravilnosti znatno je lakše otkloniti pre zatvaranja konstrukcije.

Prilikom izrade metalne ili drvene potkonstrukcije potrebno je obezbediti odgovarajuću stabilnost obloge oko modula. Otvori za tipku, pričvrsne vijke, cev za ispiranje i odvodni priključak moraju ostati pravilno pozicionirani.

Izbor tipke za ispiranje

TECE Base vodokotlić ugradni sa montažnim setom 9400401 ne sadrži završnu tipku za ispiranje. Odgovarajuća TECE tipka poručuje se zasebno, što omogućava izbor modela, boje i završne obrade prema uređenju kupatila i željenoj funkciji.

Pre izbora potrebno je proveriti da li tipka podržava jednostruko ili dvokoličinsko ispiranje i da li odgovara konkretnom TECE vodokotliću. Ne treba pretpostaviti kompatibilnost samo na osnovu dimenzija ili sličnog izgleda.

Odvojeni izbor tipke omogućava da se tehnički deo instalacije ugradi tokom grubih radova, dok se vidljivi završni element može odabrati u skladu sa sanitarijama i pločicama pre završetka kupatila.

Napomena za WC šolje sa smanjenom oslonjenom površinom

Zvanična TECE dokumentacija navodi posebnu napomenu za WC šolje sa smanjenom oslonjenom površinom. Kada rastojanje od sredine pričvrsnog vijka do donje ivice oslonjene površine nije veće od 18 cm, u donjem delu konstrukcije potrebno je postaviti čelični set za ojačanje šifre 9041029.

Ojačanje nije navedeno kao standardni deo proizvoda 9400401 i poručuje se zasebno kada ga zahteva konkretan model WC šolje. Zbog toga tehnički crtež izabrane keramike treba proveriti pre zatvaranja predzidne konstrukcije.

Naknadno postavljanje ojačanja može zahtevati otvaranje već završene obloge, pa je izbor WC šolje preporučljivo završiti još tokom planiranja instalacije.

Održavanje i servisni pristup

Nakon pravilne ugradnje vodokotlić, montažni okvir i priključci ostaju skriveni iza zida. Unutrašnjim komponentama pristupa se kroz servisni otvor iza tipke za ispiranje, bez potrebe za rušenjem završne obloge.

Ako se pojavi stalno proticanje vode, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente za aktiviranje. Servisiranje treba izvoditi kroz predviđeni otvor i prema tehničkim smernicama proizvođača.

TECE Base vodokotlić ugradni sa montažnim setom 9400401 predstavlja sistem za zidne WC šolje koji objedinjuje samonoseći okvir, Base vodokotlić zapremine 10 litara i odgovarajuće priključne elemente. Ugradna visina od 112 cm, podesive količine ispiranja, priključak R 1/2″ i odvod DN 90 omogućavaju planiranje instalacije prema konkretnim uslovima, uz obaveznu stručnu montažu i zaseban izbor kompatibilne TECE tipke.
