TECE Base vodokotlić ugradni sa montažnim setom (9400401)

Opis

Dizajn i uklapanje u prostor

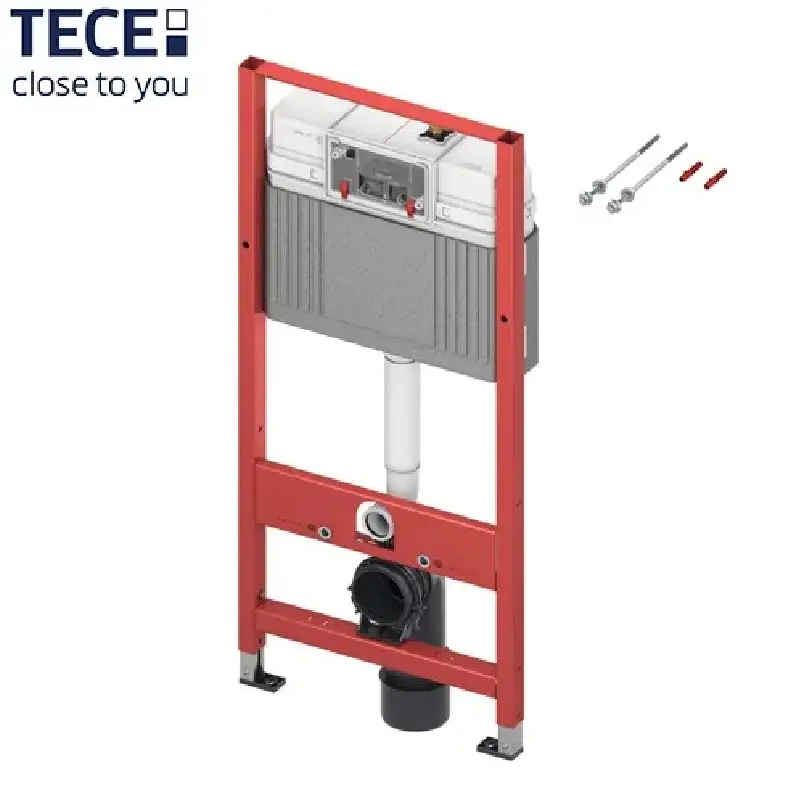

TECE Base vodokotlić ugradni sa montažnim setom 9400401 predstavlja WC modul namenjen montaži zidne, odnosno konzolne WC šolje. Proizvod objedinjuje samonoseći instalacioni okvir, ugrađeni Base vodokotlić i priključne elemente potrebne za formiranje funkcionalne WC zone. Nakon završetka radova okvir, rezervoar, dovod vode i najveći deo odvodne instalacije ostaju skriveni iza završne zidne obloge.

U prostoru nakon pravilne montaže ostaju vidljivi izabrana WC šolja i kompatibilna TECE tipka za aktiviranje ispiranja. Tipka nije sastavni deo proizvoda šifre 9400401, pa se bira i poručuje zasebno. To omogućava da se model, boja i završna obrada tipke usklade sa sanitarnom keramikom, pločicama i ostalim elementima enterijera.

Ugradni sistem doprinosi urednijem izgledu kupatila jer klasični nadgradni vodokotlić i instalacioni priključci nisu vidljivi. Sam modul nema dekorativnu funkciju, ali predstavlja tehničku osnovu za pravilno postavljanje zidne WC šolje i organizovanje instalacije unutar predzidne konstrukcije.

TECE Base modul za zidnu WC šolju

Proizvod pripada seriji TECE Base. Predviđen je za pojedinačnu montažu, postavljanje kao predzidni element ispred odgovarajuće masivne podloge i ugradnju u metalne ili drvene konstrukcije. Način pričvršćivanja treba prilagoditi konkretnoj građevinskoj situaciji i tehničkim zahtevima sistema.

Okvir modula je samonoseći i zaštićen praškastim premazom. Njegova osnovna uloga je da obezbedi stabilnu konstrukcionu osnovu za Base vodokotlić, zidnu WC šolju i priključne elemente. Na okviru se nalaze pričvrsni vijci i navrtke M12 za montažu odgovarajuće sanitarne keramike.

Pre zatvaranja konstrukcije modul mora biti precizno nivelisan u horizontalnom i vertikalnom pravcu. Njegov položaj direktno utiče na konačnu visinu WC šolje, poravnanje tipke, pravac odvoda i izgled završne zidne površine. Nepravilno postavljen okvir može otežati montažu keramike i povezivanje instalacija.

Sve visinske mere treba određivati u odnosu na budući završni nivo poda, a ne samo prema gruboj građevinskoj podlozi. Debljina košuljice, hidroizolacije, lepka i podnih pločica mora se unapred uračunati kako bi WC šolja nakon završetka radova bila postavljena na odgovarajućoj visini.

Ugradna visina od 112 cm

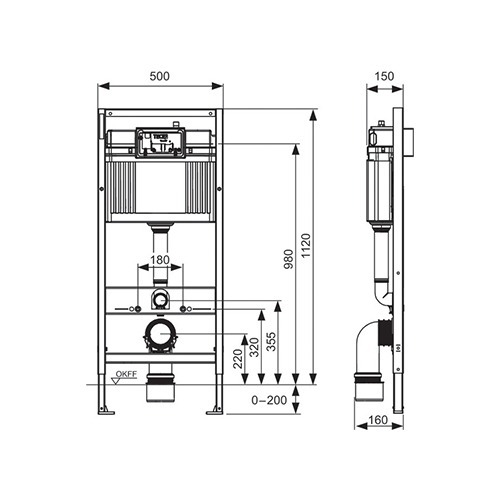

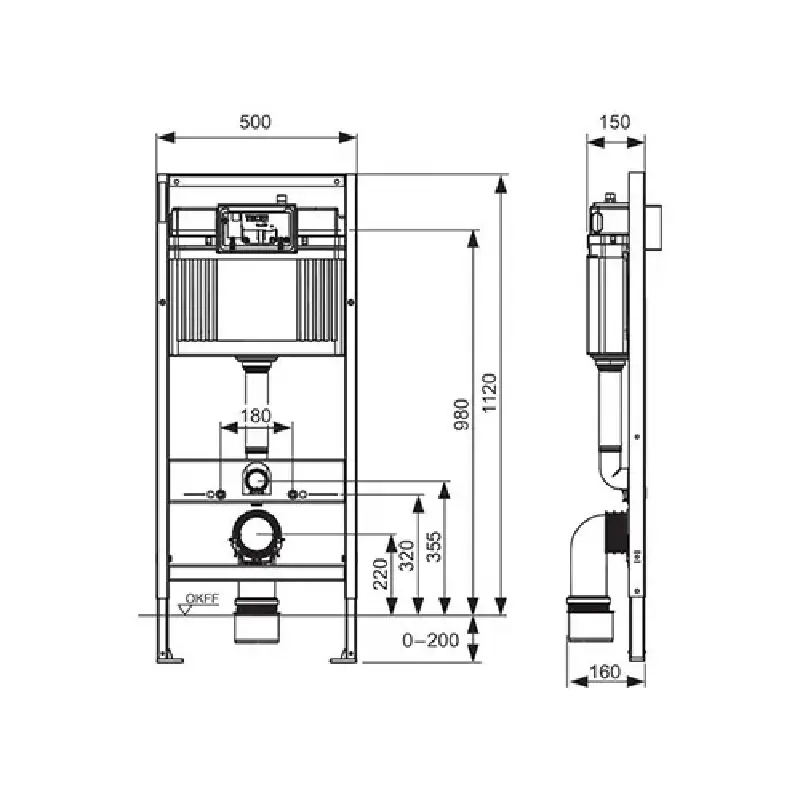

Potvrđena ugradna visina TECE Base modula iznosi 1120 mm, odnosno 112 cm. Ova mera predstavlja visinu instalacionog elementa i važna je prilikom planiranja predzidne konstrukcije, položaja servisnog otvora i rasporeda elemenata u WC zoni.

Ugradna visina od 112 cm ne predstavlja konačnu visinu završnog zida niti visinu sedenja na WC šolji. Završni zid može biti viši, dok konačan položaj keramike zavisi od podešavanja modula, završnog nivoa poda i dimenzija izabrane WC šolje.

Pre pričvršćivanja modula preporučljivo je da budu poznati model keramike, položaj kanalizacionog priključka i željena visina postavljanja WC šolje. Pravovremeno usklađivanje ovih podataka smanjuje mogućnost naknadnog pomeranja modula i prepravljanja konstrukcije.

TECE Base vodokotlić zapremine 10 litara

U okviru modula nalazi se TECE Base vodokotlić sa ukupnom zapreminom rezervoara od 10 litara. Vodokotlić je fabrički potpuno predmontiran, čime se smanjuje broj osnovnih radova koje je potrebno obaviti unutar rezervoara tokom početne instalacije.

Rezervoar je izrađen od plastike otporne na udarce i ispitan je u skladu sa standardom EN 14055. Vodokotlić je izolovan od kondenzacije, što je značajno jer se u njemu nalazi hladna voda, dok je ceo element smešten iza završne zidne obloge.

Base vodokotlić namenjen je aktiviranju sa prednje strane. Servisni otvor nalazi se na prednjoj strani i nakon završetka radova zatvara se izabranom TECE tipkom. Kada je potrebno održavanje, tipka se uklanja kako bi se pristupilo ulivnom ventilu, ispusnom mehanizmu i drugim unutrašnjim komponentama.

Tokom izvođenja predzida servisni otvor mora ostati pravilno oblikovan, čist i pristupačan. Malter, lepak, prašina i drugi građevinski materijali ne bi trebalo da dospeju u unutrašnjost vodokotlića ili na elemente mehanizma za aktiviranje.

Podešavanje količine ispiranja

TECE Base vodokotlić fabrički je podešen na veliku količinu ispiranja od 6 litara. U zavisnosti od izabrane WC šolje i uslova kanalizacione instalacije, velika količina može se podesiti na 4,5, 7,5 ili 9 litara.

Kod dvokoličinskog sistema mala količina ispiranja iznosi 3 litra. Preostala voda u rezervoaru može se iskoristiti za neposredno dodatno ispiranje, bez čekanja da se vodokotlić ponovo potpuno napuni.

Izbor količine vode treba uskladiti sa konkretnim modelom WC šolje, dužinom i padom kanalizacionog voda i drugim tehničkim uslovima. Najmanja moguća količina vode nije automatski odgovarajuća za svaku instalaciju, jer pravilno ispiranje zavisi od konstrukcije keramike i odvodnog sistema.

Nakon podešavanja potrebno je izvršiti nekoliko probnih ciklusa. Treba proveriti da li izabrana količina vode omogućava pravilno ispiranje, da li se rezervoar normalno puni i da li se ulivni ventil potpuno zatvara nakon dostizanja odgovarajućeg nivoa.

Jednostruko i dvokoličinsko ispiranje

TECE Base vodokotlić može se koristiti sa odgovarajućim sistemom jednostrukog ili dvokoličinskog ispiranja. Konačna funkcija zavisi od izabrane kompatibilne TECE tipke i podešavanja unutrašnjeg mehanizma.

Kod dvokoličinskog sistema korisnik bira između manje i veće količine vode. Kod jednostrukog sistema aktivira se jedna podešena količina. Pre kupovine tipke potrebno je proveriti njenu kompatibilnost sa Base vodokotlićem i prednjim načinom aktiviranja.

Modul podržava TECE easy fit način montaže odgovarajućih tipki. Tipka za ispiranje nije deo artikla 9400401 i poručuje se zasebno. Izbor tipke zato treba planirati pre završetka kupatila, ali se sama tipka obično postavlja tek nakon završetka zidne obloge.

Gornji priključak vode R 1/2″

Priključak za dovod vode nalazi se sa gornje strane Base vodokotlića i izveden je sa spoljašnjim navojem R 1/2″. Zvanična TECE dokumentacija navodi kompatibilnost sa odgovarajućim brzim adapterima.

Sistem poseduje trosmerni zaporni ventil. Zaporni element ima funkciju ispiranja instalacije kada je ulivni ventil ugrađen. Ova komponenta omogućava kontrolu dovoda vode tokom montaže i kasnijeg servisiranja vodokotlića.

Dovod vode treba povezati dok je modul još otvoren i potpuno pristupačan. Nakon povezivanja preporučuje se punjenje rezervoara i pažljiva kontrola svih spojeva. Eventualno curenje znatno je lakše otkloniti pre postavljanja zidne obloge.

Dovodna cev ne treba da bude postavljena pod mehaničkim naprezanjem. Potrebno je pravilno je usmeriti i pričvrstiti kako pokreti ili vibracije ne bi delovali neposredno na priključak vodokotlića.

Tihi hidraulični ulivni ventil

TECE Base vodokotlić opremljen je tihim hidrauličnim ulivnim ventilom. Njegova funkcija je da nakon aktiviranja ispiranja kontroliše ponovno punjenje rezervoara i prekine dovod vode kada se dostigne predviđeni nivo.

Na ITIM stranici pojavljuje se izraz „ventil za hidraulično ulje“, ali taj naziv nije tehnički odgovarajući za ovu komponentu. U pitanju je ulivni, odnosno ventil za punjenje vodokotlića vodom.

Smanjena buka prilikom punjenja može biti značajna u stanovima, kućama i objektima u kojima se kupatilo nalazi blizu spavaće ili dnevne sobe. Ukupan nivo zvuka ipak ne zavisi samo od ulivnog ventila, već i od pričvršćivanja modula, konstrukcije zida, položaja cevi i izabrane keramike.

Pre zatvaranja konstrukcije treba proveriti da li se rezervoar pravilno puni, da li ventil zaustavlja dovod vode i da li na spojevima postoji bilo kakav trag curenja.

Odvodno koleno DN 90

TECE Base modul poseduje odvodno koleno za WC DN 90 sa prelaznim adapterom DN 90/100 izrađenim od PP materijala. Prelazni adapter može se koristiti i za horizontalnu montažu kada konkretna kanalizaciona instalacija zahteva takvo povezivanje.

Uz modul je predviđena priključna garnitura za WC DN 90 sa zaštitnim čepom. Zaštitni čep čuva priključnu zonu tokom grubih građevinskih radova i uklanja se tek kada započne završno povezivanje sanitarne keramike.

Pre zatvaranja predzidne konstrukcije potrebno je proveriti položaj odvodnog kolena, naleganje spojeva i usklađenost sa kanalizacionom instalacijom. Odvodna cev ne sme biti postavljena pod nepravilnim uglom ili mehaničkim naprezanjem.

Priključne cevi za završno povezivanje WC šolje pripremaju se prema stvarnoj udaljenosti između završene zidne površine i zadnje strane keramike. Nepravilno skraćene cevi mogu sprečiti pravilno naleganje WC šolje ili ugroziti zaptivenost priključka.

Montaža modula

Pre početka montaže potrebno je definisati osu WC šolje, završni nivo poda, položaj kanalizacionog odvoda i trasu dovoda vode. Modul se zatim postavlja na predviđeno mesto, podešava i stabilno pričvršćuje prema vrsti građevinske konstrukcije.

TECE Base modul može se koristiti za pojedinačnu montažu, kao predzidni element ispred masivnog zida i u metalnim ili drvenim konstrukcijama. Pričvršćenje mora odgovarati podlozi i načinu izrade predzida. Ne treba pretpostaviti da isti pričvrsni materijal odgovara svakoj vrsti zida.

Nakon stabilnog pričvršćivanja povezuju se dovod vode i kanalizacioni odvod. Pre postavljanja obloge potrebno je napuniti vodokotlić, izvršiti probno ispiranje i pregledati sve spojeve.

Otvori za tipku, navojne šipke, cev za ispiranje i odvodni priključak moraju ostati pravilno pozicionirani. Zaštitne elemente treba zadržati tokom grubih radova kako građevinski materijal ne bi dospeo u priključke.

Montažni set i pričvršćivanje

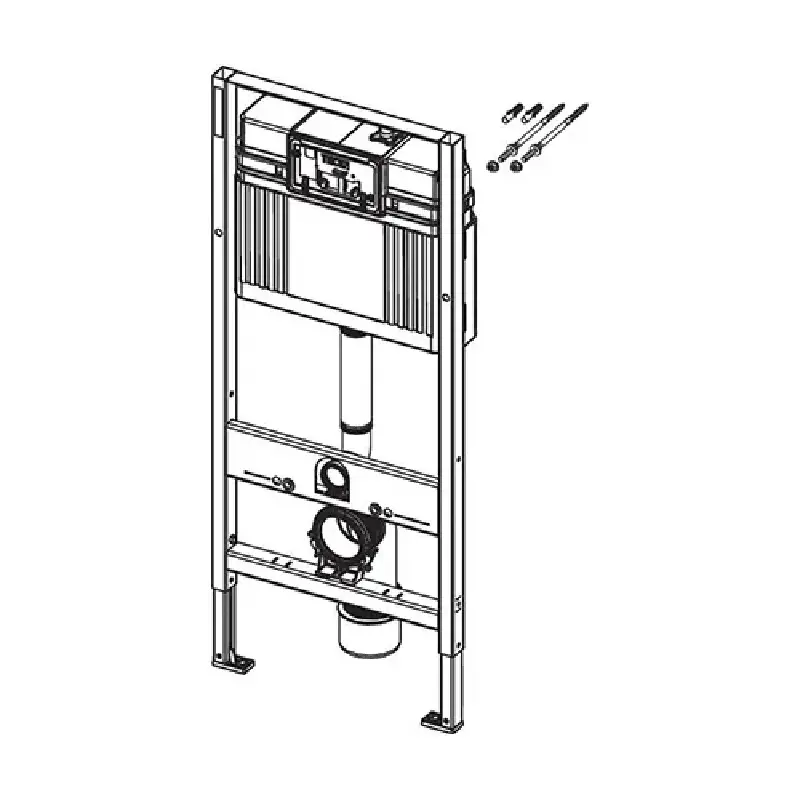

ITIM proizvod opisuje kao ugradni vodokotlić sa montažnim setom. Zvanična TECE dokumentacija potvrđuje elemente za pričvršćivanje modula uz odgovarajuću masivnu podlogu, kao i pričvrsne vijke i navrtke M12 za zidnu WC šolju.

Pre montaže treba proveriti da li priloženi elementi odgovaraju konkretnoj građevinskoj podlozi i načinu ugradnje. Kod metalnih ili drvenih konstrukcija mogu biti potrebni odgovarajući sistemski pričvršćivači koji se biraju prema izvedbi predzida.

Pričvrsni elementi WC šolje moraju biti pravilno postavljeni i poravnati. Konačno zatezanje keramike izvodi se ravnomerno, bez prekomerne sile koja bi mogla opteretiti keramiku ili završnu zidnu oblogu.

Izbor tipke za ispiranje

TECE Base vodokotlić ugradni sa montažnim setom 9400401 ne sadrži završnu tipku za ispiranje. Odgovarajuća TECE tipka bira se i poručuje zasebno, prema tehničkoj kompatibilnosti, željenoj funkciji i estetskim zahtevima kupatila.

Pre izbora treba proveriti da li tipka podržava jednostruko ili dvokoličinsko ispiranje i da li odgovara Base vodokotliću. Kompatibilnost ne treba određivati samo prema spoljnim dimenzijama ili sličnom izgledu proizvoda.

Odvojeni izbor tipke omogućava da se tehnički deo sistema ugradi tokom grubih radova, dok se vidljivi završni element bira u skladu sa pločicama, WC šoljom i ostalom opremom.

Dodatne opcije

Zvanična dokumentacija navodi mogućnost zasebnog poručivanja odgovarajućeg otvora za ubacivanje tableta za čišćenje. Ovaj element nije standardni deo proizvoda 9400401 i bira se kao dodatna komponenta kada je kompatibilan sa izabranom tipkom i vodokotlićem.

Kao dodatne opcije navode se i odgovarajući setovi za pripremu povezivanja elektronskog WC-a sa funkcijom bidea. Takve komponente takođe nisu uključene u osnovni proizvod i njihovu ugradnju treba planirati pre zatvaranja predzidne konstrukcije.

Ako se planira elektronska WC šolja, potrebno je unapred proveriti zahteve konkretnog modela u pogledu dovoda vode, električnog priključka i položaja instalacionih vodova.

Kontrola pre zatvaranja zida

Pre postavljanja završne obloge treba proveriti stabilnost modula, vertikalno i horizontalno poravnanje, položaj pričvrsnih elemenata i sve vodovodne i kanalizacione spojeve.

Vodokotlić treba napuniti i aktivirati nekoliko puta. Tokom probe proveravaju se dovodni priključak, zaporni ventil, ulivni ventil, rezervoar i odvodni elementi. Na spojevima ne sme biti kapanja ili drugih tragova curenja.

Tek nakon uspešne provere konstrukcija se može zatvoriti odgovarajućom oblogom. Servisni otvor, priključci za WC šolju i pričvrsne šipke moraju ostati dostupni i zaštićeni do završne montaže.

Održavanje i servisni pristup

Nakon završene montaže TECE Base vodokotlić, okvir i instalacioni priključci ostaju skriveni iza zida. Unutrašnjim delovima vodokotlića pristupa se kroz servisni otvor koji zatvara izabrana TECE tipka.

Ako se pojavi stalno proticanje vode, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente za aktiviranje. Pravilno izveden servisni otvor omogućava ove radove bez rušenja završne zidne obloge.

TECE Base vodokotlić ugradni sa montažnim setom 9400401 predstavlja WC modul sa samonosećim okvirom, Base rezervoarom zapremine 10 litara, ugradnom visinom 112 cm i prednjim aktiviranjem. Podesive količine ispiranja, gornji priključak R 1/2″, odvod DN 90 i mogućnost različitih načina montaže omogućavaju njegovu primenu u različitim instalacionim situacijama, uz pravilno planiranje i stručnu ugradnju.
