Opis proizvoda

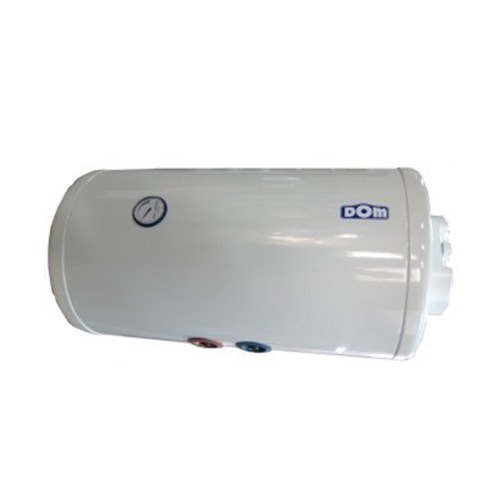

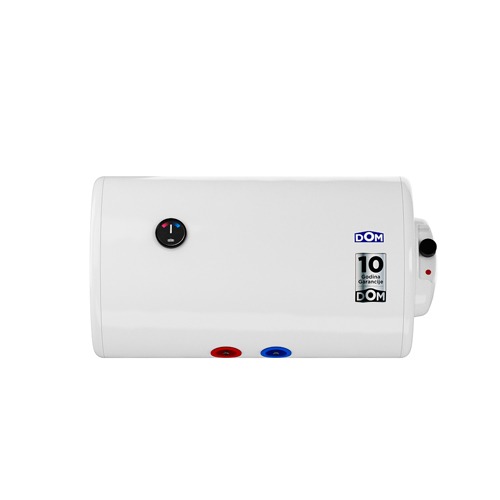

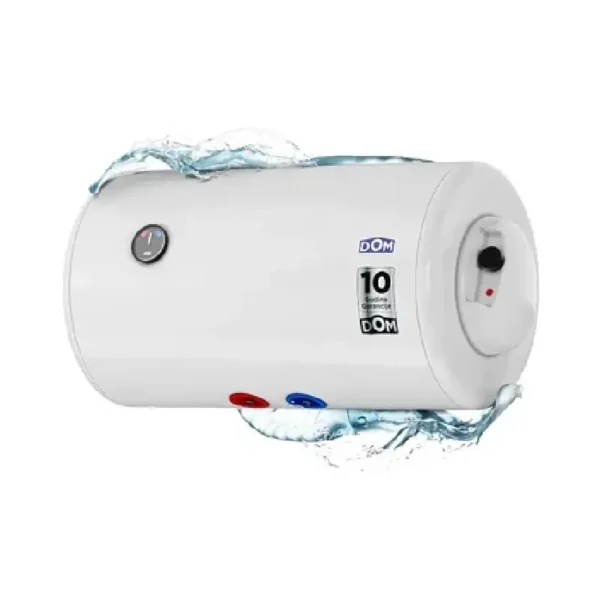

DOM PANČEVO DOM 80 H horizontalni bojler 80 l (DOM080H) je električni akumulacioni bojler sa prohromskim kazanom, posebno konstruisan za rad i montažu u horizontalnom položaju. Sa zapreminom od 80 l, električnim grejačem snage 2 kW i niskom visinom kućišta predstavlja alternativu standardnom vertikalnom DOM 80 modelu u prostorijama gde raspoloživa visina ili raspored zida više odgovaraju horizontalnom bojleru.

Horizontalna konstrukcija nije samo standardni vertikalni bojler okrenut na bok. Proizvođač DOM H modele razvija kao zasebnu seriju sa predviđenim položajem kazana, nosača, priključaka i električnog dela. Uređaj zato treba montirati isključivo u orijentaciji koja je predviđena tehničkom dokumentacijom. Konkretan DOM080H ima električni priključak sa desne strane.

Horizontalna izvedba

Najvažnija karakteristika ovog modela je horizontalna montaža. Kućište je položeno duž zida, pa visina uređaja ostaje relativno mala, dok najveća dimenzija ide horizontalno.

Ovakav oblik je posebno koristan u prostorijama sa niskim plafonom, iznad vrata, u nišama ili na drugim mestima gde standardni vertikalni bojler visine oko 85 cm nije praktičan. Tačno mesto ugradnje ipak mora omogućiti bezbedno pričvršćivanje i pristup priključcima.

Zapremina 80 l

Kazan ima nazivnu zapreminu od 80 l. Kapacitet je isti kao kod standardnog vertikalnog DOM 80 modela, ali raspored vode i geometrija rezervoara prilagođeni su horizontalnom položaju.

Kao i kod drugih akumulacionih bojlera, raspoloživa količina vode na potrošačkom mestu zavisi od temperature u kazanu i mešanja sa hladnom vodom.

135 l mešane vode na 40 °C

Proizvođač navodi približno 135 l izmešane vode na oko 40 °C. Ovaj podatak služi za praktično poređenje kapaciteta nakon mešanja tople i hladne vode.

Ne znači da kazan fizički ima 135 l. Nominalna zapremina rezervoara je 80 l.

Prohromski kazan

Kazan je izrađen od visokokvalitetnog nerđajućeg čelika, odnosno inoxa ili prohroma. Materijal je namenjen kontaktu sa sanitarnom vodom i predstavlja osnovnu karakteristiku horizontalne DOM serije.

Prohromski kazan omogućava da uređaj bude deo standardnog sistema za pripremu sanitarne tople vode bez potrebe za dodatnom unutrašnjom zaštitnom oblogom tipičnom za neke druge konstrukcije.

Električni grejač 2 kW

Za zagrevanje vode koristi se električni grejač snage 2 kW. To je ista nominalna snaga kao kod vertikalnog DOM 80 modela.

Grejač radi u okviru termostatski kontrolisanog sistema. Kada voda dostigne potrebnu temperaturu, aktivno grejanje se prekida, a ponovo se uključuje kada je potrebno nadoknaditi izgubljenu ili potrošenu toplotu.

Napon 230 V

Električni sistem predviđen je za napajanje od 230 V. Električni priključak i zaštita treba da budu izvedeni prema tehničkim zahtevima i pravilima elektroinstalacije.

Električni priključak sa desne strane

ITIM za tačan DOM080H navodi priključak elektroinstalacije sa desne strane. Ovaj detalj može biti veoma važan pri planiranju montaže, naročito ako je postojeći električni vod već izveden na određenoj strani zida.

Prilikom planiranja prostora treba obezbediti pristup desnoj strani uređaja za priključivanje i budući servis električnih komponenti.

Radni pritisak 6 bar

Horizontalna DOM serija predviđena je za rad pod pritiskom od 0,6 MPa, odnosno 6 bar. Ovu vrednost potvrđuju i proizvođač i ITIM za konkretan model.

Uređaj radi kao zatvoreni akumulacioni bojler i zahteva pravilnu sigurnosnu grupu.

Sigurnosni ventil

Sigurnosni ventil štiti bojler od nedozvoljenog porasta pritiska tokom zagrevanja. Njegova funkcija ne sme biti onemogućena dodatnim ventilom između njega i kazana.

Termičko širenje vode je normalna fizička pojava i zato je pravilna sigurnosna instalacija važna za dugotrajan rad uređaja.

Zagrevanje 15–74 °C za 185 min

Aktuelni proizvođač za DOM 80 H navodi približno 185 min za zagrevanje vode sa 15 °C na 74 °C. ITIM trenutno prikazuje 180 min, ali fabrička vrednost od 185 min ima prednost.

Razlika je mala, ali je za tehnički unos bolje koristiti aktuelni podatak proizvođača. U realnoj upotrebi vreme dogrevanja zavisi od početne temperature i količine prethodno potrošene vode.

Toplotna izolacija

Izolacija oko kazana služi smanjenju gubitaka toplote prema okolini. Voda nakon završetka zagrevanja sporije gubi temperaturu, pa grejač ne mora nepotrebno često da se uključuje.

Izolacija je posebno značajna kod akumulacionog uređaja koji tokom većeg dela dana čuva vodu za kasniju upotrebu.

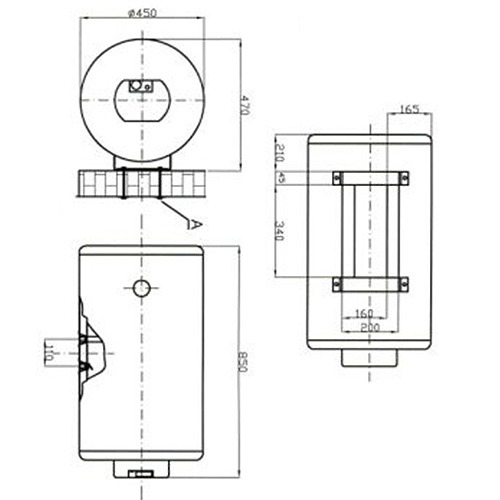

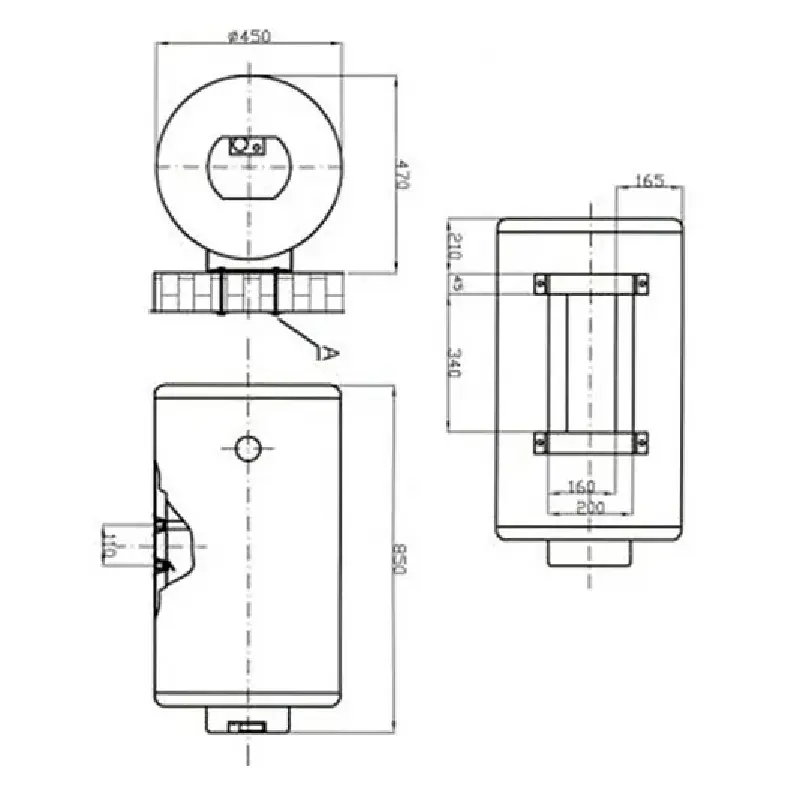

Dimenzije 45 × 81 × 45 cm

ITIM za tačan proizvod navodi gabarit približno 45 × 81 × 45 cm. Kod horizontalnog modela najveća dimenzija je širina duž zida, dok je visina znatno manja nego kod vertikalnog DOM 80.

Aktuelna proizvođačeva stranica ima internu neusaglašenost u tehničkoj tabeli i crtežu za ukupnu meru A, pa za webshop gabarit zadržavamo potvrđene ITIM mere umesto izmišljanja jedne od dve fabrički prikazane vrednosti.

Masa 26 kg

Proizvođač i ITIM za DOM 80 H navode masu praznog bojlera od približno 26 kg. Kada se rezervoar napuni sa 80 l vode, ukupno opterećenje zida prelazi 100 kg.

Zbog toga horizontalni raspored ne znači da se nosivost nosača ili zida može zanemariti.

Dva zidna nosača

Fabrička tehnička tabela za horizontalne modele navodi dva zidna nosača. Ovakva konstrukcija raspoređuje opterećenje horizontalno i odgovara obliku rezervoara.

Razlika u odnosu na vertikalni DOM 80

Horizontalni DOM 80 H i vertikalni DOM 80 imaju istu zapreminu, prohromski kazan, grejač 2 kW, 230 V i radni pritisak 6 bar. Najvažnija razlika je orijentacija i gabarit.

Vertikalni model je uži po horizontalnom pravcu i viši, dok horizontalni model raspoređuje zapreminu duž zida. Horizontalni model takođe ima veću masu praznog uređaja prema aktuelnim fabričkim podacima.

Standardni model bez izmenjivača

DOM080H nema ugrađeni toplovodni izmenjivač. Voda se zagreva električnim grejačem od 2 kW.

Bela boja

Spoljna obloga izvedena je u beloj boji, što omogućava neutralno uklapanje sa kupatilskom opremom.

Bez Smart funkcija

Uređaj nema Wi-Fi, aplikaciju ili drugi oblik mrežnog upravljanja. Smart atribut je Ne.

Garancija

Za kazan horizontalne DOM serije proizvođač i ITIM navode garanciju od 10 godina. Tačan obim prava treba proveriti u garantnoj dokumentaciji konkretnog proizvoda.

Zemlja porekla

DOM PANČEVO proizvodi se u Srbiji. Zemlja porekla je Srbija.

Održavanje i servis

Električni grejač, termostat, sigurnosni ventil i vodovodni priključci treba da ostanu dostupni za kontrolu i eventualni servis. Posebno treba ostaviti pristup desnoj strani na kojoj je električni priključak.

Horizontalno rešenje za ograničenu visinu prostora

DOM PANČEVO DOM 80 H horizontalni bojler 80 l predstavlja alternativu standardnom vertikalnom bojleru kada je prostor po visini ograničen. Prohromski kazan, 2 kW električni grejač, 230 V, radni pritisak 6 bar, približno 185 min za zagrevanje od 15 °C do 74 °C i oko 135 l mešane vode na 40 °C čine njegove osnovne tehničke karakteristike. Horizontalno kućište približnog gabarita 45 × 81 × 45 cm i električni priključak sa desne strane treba uzeti u obzir već pri planiranju instalacije.
