Vitra Integra zidni pisoar sa zadnjim dovodom vode beli (5462B003-0309)

Opis

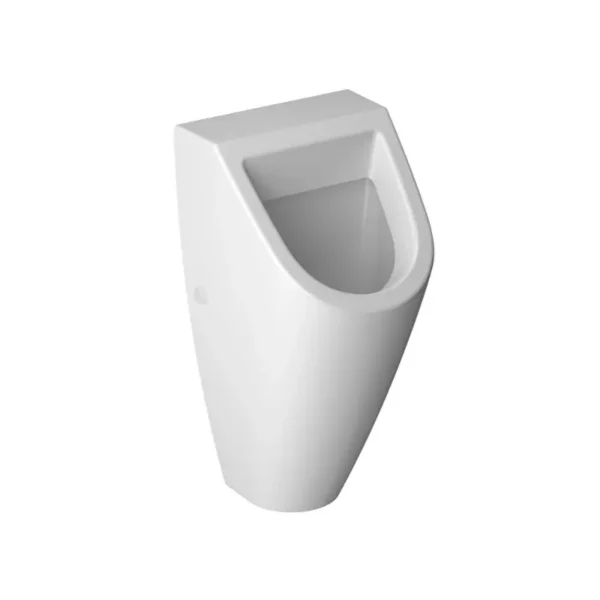

Zidni pisoar sa zadnjim dovodom iz kolekcije Integra

Vitra Integra 5462B003-0309 je zidni pisoar namenjen za montažu na vertikalnu zidnu površinu. Keramičko telo ostaje podignuto od poda, što omogućava lakše održavanje podne površine i precizno određivanje visine montaže.

Model ima kompaktno telo širine 310 mm i dubine 300 mm, pa se može postaviti kao pojedinačni pisoar ili u nizu sa više korisničkih mesta. Konačan osovinski razmak između pisoara određuje se prema projektu sanitarnog prostora, položaju pregrada i potrebnom slobodnom prostoru za korisnike.

Zadnji dovod vode

Osnovna razlika između šifre 5462B003-0309 i prethodno obrađene varijante 5462B003-1069 jeste položaj dovoda vode. Model 5462B003-0309 ima zadnji dovod, dok je varijanta 5462B003-1069 predviđena za gornji dovod.

Kod zadnjeg dovoda priključak vode nalazi se iza keramičkog tela, pa dovodna cev nije vidljiva iznad pisoara. Ovakva konstrukcija omogućava uredniji završni izgled i manji broj izloženih instalacionih elemenata.

Zadnji dovod doprinosi:

• skrivanju priključka vode
• urednijoj prednjoj i gornjoj zoni pisoara
• lakšem čišćenju spoljne površine
• smanjenoj dostupnosti instalacije korisnicima
• povezivanju sa ugradnim sistemom za pisoar
• korišćenju mehaničkog ili elektronskog sistema ispiranja

Položaj priključka mora biti precizno pripremljen pre postavljanja završne zidne obloge.

Box-Rim ispirni rub

Vitra Integra pisoar ima Box-Rim konstrukciju ispirnog ruba. Voda iz zadnjeg dovoda ulazi u unutrašnji kanal i raspoređuje se duž keramičke površine prema odvodu.

Box-Rim ispirni rub omogućava:

• raspoređivanje vode po unutrašnjosti pisoara
• usmeravanje vode prema odvodnoj zoni
• kontrolisano ispiranje keramičke površine
• povezivanje sa zadnjim dovodom
• smanjeno direktno prskanje pri pravilno podešenom protoku

Kvalitet ispiranja zavisi od radnog pritiska, protoka ventila, količine vode i čistoće unutrašnjeg kanala.

Sanitarna keramika – vitreous china

Telo pisoara izrađeno je od sanitarne keramike, označene u tehničkim podacima kao VC – Vitreous China. Materijal je namenjen sanitarnim proizvodima koji su redovno izloženi vodi, sredstvima za čišćenje i čestom korišćenju.

Sanitarna keramika omogućava:

• glatku završnu površinu
• jednostavno redovno čišćenje
• stabilnost oblika
• otpornost na uobičajene uslove korišćenja
• zidnu montažu
• kombinovanje sa drugim belim sanitarnim elementima

Bela boja

Pisoar se isporučuje u beloj boji. Bela završna obrada omogućava povezivanje sa WC šoljama, lavaboima i drugom sanitarnom keramikom u istoj ili sličnoj nijansi.

Vitra Integra pisoar može se kombinovati sa:

• belim WC šoljama
• belim lavaboima
• hromiranim ventilima za ispiranje
• inox sanitarnim elementima
• sivim i antracit pločicama
• pločicama sa efektom cementa
• pregradama za pisoare
• ugradnim instalacionim sistemima

Dimenzije 310 × 300 × 625 mm

Prema zvaničnom tehničkom crtežu, dimenzije pisoara iznose:

• Širina: 310 mm
• Dubina: 300 mm
• Visina: 625 mm
• Unutrašnja širina gornje zone: približno 170 mm

Dimenzije proizvoda potrebno je uzeti u obzir prilikom planiranja:

• položaja dovoda vode
• položaja odvodne cevi
• visine montaže
• osovinskog razmaka
• položaja pregrada
• slobodnog prostora ispred pisoara
• pristupa instalacijama radi održavanja
• završnog rasporeda zidnih pločica

Širina od 310 mm

Keramičko telo ima širinu od 310 mm. Ova dimenzija omogućava postavljanje više pisoara u nizu, ali ne predstavlja minimalni potreban razmak između susednih korisničkih mesta.

Prilikom formiranja niza potrebno je dodatno predvideti:

• osovinski razmak
• širinu pregrada
• slobodan prostor za korisnike
• položaj priključaka
• prostor za servisiranje
• lokalne projektantske zahteve

Dubina od 300 mm

Pisoar izlazi 300 mm od završne površine zida. Dubina proizvoda utiče na širinu komunikacionog prostora, položaj vrata, pregrada i drugih sanitarnih elemenata.

Prilikom projektovanja treba proveriti:

• udaljenost od suprotnog zida
• slobodan prostor ispred pisoara
• položaj podnog slivnika
• pristup bočnim površinama
• prostor za čišćenje
• položaj pregrada
• dubinu instalacionog zida

Visina keramičkog tela 625 mm

Ukupna visina keramičkog tela iznosi 625 mm. Na tehničkom crtežu gornja ivica pisoara prikazana je na približno 950 mm od završenog poda, dok je prednja korisnička ivica prikazana na približno 650 mm.

Konačna visina može se prilagoditi prema:

• vrsti objekta
• ciljnoj grupi korisnika
• montaži za odrasle ili decu
• zahtevima pristupačnosti
• postojećim instalacijama
• sanitarnom projektu

Odvodni priključak Ø50 mm

Tehnički crtež prikazuje odvodni priključak približnog prečnika Ø50 mm. Centar odvoda prikazan je na približno 390 mm od završenog poda, dok je osa priključka udaljena približno 58 mm od završne površine zida.

Odvodni priključak potrebno je uskladiti sa:

• odgovarajućim sifonom
• kanalizacionom cevi
• odvodnom manžetnom
• završnom visinom pisoara
• dubinom instalacionog prostora
• položajem zadnjeg dovoda
• mogućnošću servisiranja

Pre završetka zidne obloge potrebno je proveriti kote, položaj i nepropusnost instalacije.

Izbor sifona

Sifon nije naveden kao potvrđen deo standardne isporuke, pa se bira prema odvodnom priključku i pripremljenoj kanalizacionoj instalaciji.

Sifon služi za:

• povezivanje pisoara sa kanalizacijom
• formiranje vodenog zatvarača
• sprečavanje povratka neprijatnih mirisa
• pravilno odvođenje otpadne vode
• omogućavanje čišćenja odvodnog sistema

Kompatibilnost sifona treba proveriti prema odvodnom priključku približnog prečnika Ø50 mm i zvaničnom tehničkom crtežu.

Dopunski proizvod 310-2610

Vitra na stranici proizvoda navodi dopunski proizvod sa šifrom 310-2610. Zvanična stranica ne daje njegov pun komercijalni naziv, pa nije moguće pouzdano navesti o kojoj se komponenti radi bez dodatne tehničke dokumentacije.

Pre poručivanja treba proveriti:

• naziv proizvoda 310-2610
• njegovu funkciju
• sadržaj kompleta
• kompatibilnost sa zadnjim dovodom
• priključne dimenzije
• da li zamenjuje ili dopunjuje druge instalacione elemente

Izbor sistema za ispiranje

Model nema potvrđen integrisani ventil ili senzor za ispiranje. Sistem aktiviranja zato se bira prema pripremljenom zadnjem dovodu i tehničkim zahtevima objekta.

Moguća rešenja obuhvataju:

• mehanički ventil
• vremenski zatvarajući fluksometar
• elektronski senzorski ventil
• ugradni element za pisoar
• pneumatsku aktivacionu tipku
• centralni automatski sistem

Prilikom izbora treba proveriti:

• radni pritisak
• priključne dimenzije
• protok vode
• količinu vode po ispiranju
• kompatibilnost sa Box-Rim kanalom
• pristup radi servisiranja
• položaj aktivacionog elementa
• raspoloživost rezervnih delova

Skrivena instalacija

Zadnji dovod omogućava da dovodni priključak i deo sistema za ispiranje budu smešteni iza pisoara ili unutar instalacionog zida.

Skrivena instalacija doprinosi:

• manjem broju vidljivih cevi
• urednijem izgledu
• jednostavnijem čišćenju
• manjoj dostupnosti priključaka
• primeni u javnim sanitarnim prostorima
• povezivanju sa ugradnim modulom

Servisni pristup ventilima i upravljačkim komponentama mora biti predviđen u okviru instalacionog sistema.

Zidna montaža

Vitra Integra 5462B003-0309 predviđen je za zidnu montažu. Keramičko telo pričvršćuje se za stabilnu i nosivu konstrukciju, dok se dovod i odvod povezuju iza proizvoda.

Zidna montaža omogućava:

• slobodnu podnu površinu
• jednostavnije čišćenje poda
• precizno određivanje visine
• skrivanje instalacionih elemenata
• postavljanje više pisoara u nizu
• kombinovanje sa pregradama

Nosivost zida

Zidna konstrukcija mora biti sposobna da primi masu pisoara i dodatna opterećenja koja nastaju tokom korišćenja.

Kod montaže na:

• betonski zid
• zid od pune opeke
• zid od bloka
• instalacioni predzid
• gips-kartonsku konstrukciju

potrebno je koristiti pričvrsni sistem koji odgovara vrsti zida. Kod lakih zidova preporučuje se noseći ugradni element za pisoar.

Montažne kote

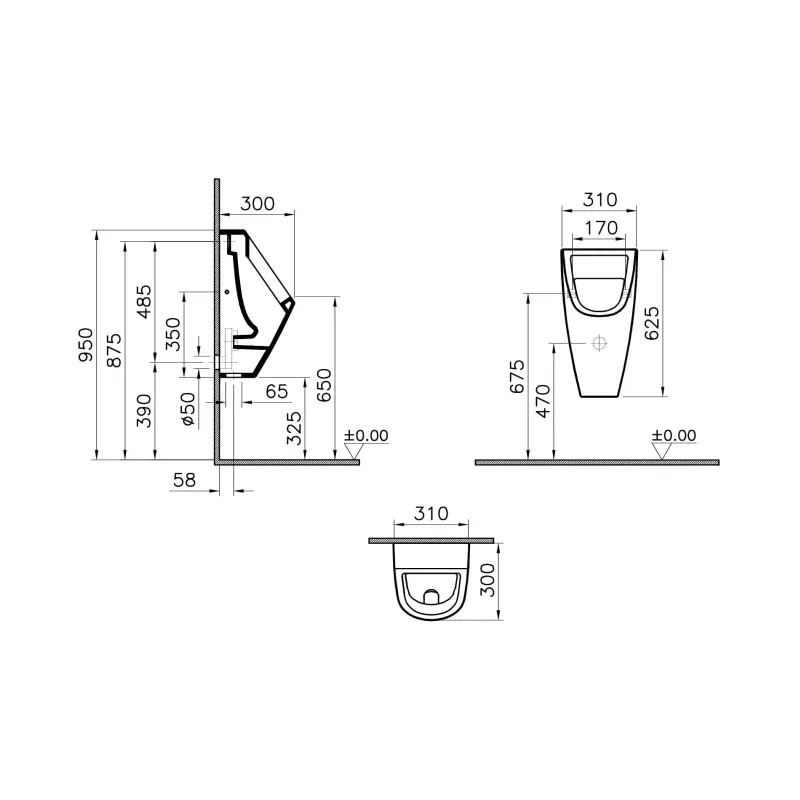

Na zvaničnom tehničkom crtežu prikazane su sledeće orijentacione kote:

• gornja ivica pisoara: približno 950 mm
• prednja korisnička ivica: približno 650 mm
• donja tačka keramičkog tela: približno 325 mm
• centar odvoda: približno 390 mm
• montažna osa: približno 675 mm
• dodatna prikazana kota: približno 875 mm
• dubina proizvoda: 300 mm
• udaljenost ose odvoda od zida: približno 58 mm

Sve kote treba proveriti prema aktuelnom tehničkom crtežu pre bušenja zida i izvođenja instalacija.

Ugradnja više pisoara u nizu

Vitra Integra pisoar može se postaviti pojedinačno ili u nizu.

Kod ugradnje više pisoara potrebno je uskladiti:

• jednaku visinu montaže
• osovinski razmak
• položaj zadnjih dovoda
• položaj odvodnih priključaka
• prostor za ventile
• položaj pregrada
• pristup servisnim elementima
• završni raspored zidnih pločica
• slobodan prostor za korisnike

Primena

Vitra Integra 5462B003-0309 može se koristiti u:

• poslovnim zgradama
• javnim toaletima
• hotelima
• restoranima i kafićima
• tržnim centrima
• školama i fakultetima
• sportskim objektima
• administrativnim ustanovama
• industrijskim objektima
• prodajnim prostorima
• sanitarnim prostorijama za zaposlene
• privatnim kupatilima sa pisoarom

Konačan izbor sistema ispiranja i instalacionih elemenata treba prilagoditi intenzitetu korišćenja objekta.

Osnovni postupak ugradnje

Ugradnja obuhvata:

1. proveru šifre proizvoda 5462B003-0309
2. pregled keramičkog tela
3. određivanje završnog nivoa poda
4. obeležavanje ose pisoara
5. pripremu zadnjeg dovoda vode
6. pripremu odvodnog priključka Ø50 mm
7. postavljanje ugradnog ili nosećeg sistema
8. završetak zidne obloge
9. postavljanje pričvrsnih elemenata
10. ugradnju sifona i odvodne manžetne
11. povezivanje dovodnog priključka
12. montažu keramičkog pisoara
13. povezivanje sistema za ispiranje
14. proveru stabilnosti
15. probno ispiranje
16. proveru nepropusnosti
17. proveru ravnomernog raspoređivanja vode

Provera nepropusnosti

Nakon montaže potrebno je proveriti:

• zadnji dovodni priključak
• spoj ventila za ispiranje
• spoj dovoda sa keramičkim telom
• spoj pisoara i sifona
• spoj sifona i kanalizacije
• ravnomernost ispiranja
• potpuno oticanje vode
• stabilnost zidnog pričvršćenja
• odsustvo curenja iza proizvoda

Svako curenje treba otkloniti pre puštanja pisoara u redovnu upotrebu.

Čišćenje sanitarne keramike

Za redovno održavanje treba koristiti meku krpu, neabrazivni sunđer ili meku četku i sredstvo namenjeno sanitarnoj keramici.

Potrebno je čistiti:

• unutrašnju površinu pisoara
• Box-Rim ispirni kanal
• odvodnu zonu
• prednju površinu
• bočne površine
• spoj keramike i zida
• prostor ispod pisoara
• dostupne delove sistema za ispiranje

Ne treba koristiti metalne četke, čeličnu vunu i gruba abrazivna sredstva.

Održavanje Box-Rim kanala

Ispirni kanal treba periodično proveravati zbog mogućeg taloženja kamenca.

Na rad Box-Rim sistema utiču:

• tvrdoća vode
• radni pritisak
• protok ventila
• količina vode po ispiranju
• čistoća dovoda
• učestalost održavanja
• stanje unutrašnjih otvora

Naslage mogu izazvati neujednačeno ispiranje ili smanjen protok na pojedinim delovima keramičke površine.

Sprečavanje stvaranja naslaga

Redovno ispiranje i održavanje smanjuju taloženje urinskog i mineralnog kamenca.

Na stvaranje naslaga utiču:

• broj korisnika
• tvrdoća vode
• količina vode
• učestalost ispiranja
• stanje sifona
• stanje Box-Rim kanala
• intervali čišćenja
• duži period nekorišćenja

Sredstva za uklanjanje naslaga moraju biti kompatibilna sa sanitarnom keramikom i priključnim zaptivkama.

Dimenzije pakovanja

Dimenzije fabričkog pakovanja iznose:

• Širina: 645 mm
• Dubina: 330 mm
• Visina: 325 mm

Proizvod treba skladištiti u originalnoj ambalaži i zaštititi od:

• udara
• prevrtanja
• nepravilnog slaganja
• velikog tačkastog pritiska
• oštećenja glazirane površine
• vlage i nečistoća

Sadržaj isporuke

Potvrđeni osnovni proizvod obuhvata:

• Vitra Integra keramički pisoar
• belo keramičko telo
• zadnji dovod vode
• Box-Rim ispirni rub
• pripremu za zidnu montažu
• odvodni priključak

Zvanična stranica ne potvrđuje da su uključeni:

• ventil za ispiranje
• elektronski senzor
• dovodna cev
• sifon
• odvodna manžetna
• ugradni modul
• komplet za pričvršćivanje

Sadržaj konkretnog pakovanja treba proveriti prema aktuelnoj deklaraciji proizvoda.
