Opis

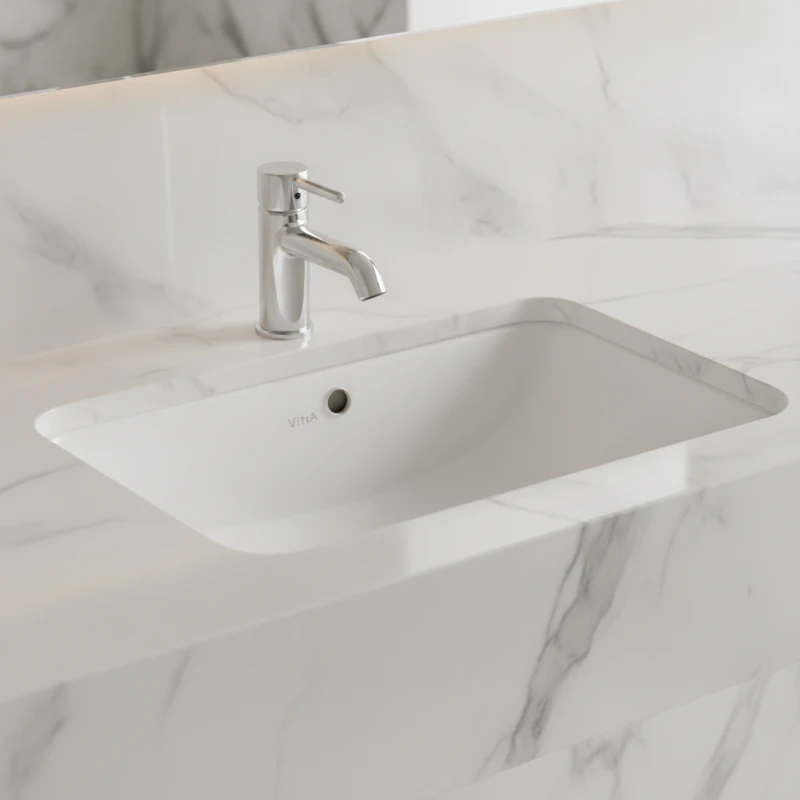

Vitra S20 pravougaoni podgradni lavabo 50 × 37 cm beli 5474B003-0618

Kompaktni podgradni lavabo iz kolekcije S20

Vitra S20 5474B003-0618 je pravougaoni keramički lavabo predviđen za montažu sa donje strane kupatilske ploče. Nakon ugradnje keramički obod ostaje skriven ispod radne površine, dok isečena ivica ploče formira završni okvir oko unutrašnje posude.

Ukupne dimenzije lavaboa iznose 50 × 37 cm, dok je vidljiva unutrašnja posuda široka približno 42,5 cm i duboka približno 30 cm. Kompaktne mere omogućavaju ugradnju u manje i srednje kupatilske ormariće, uz očuvanje slobodne površine na ploči.

Model nema otvor za slavinu. Armatura se montira na kupatilsku ploču ili u zid, nezavisno od keramike.

Pravougaoni oblik sa zaobljenim uglovima

Lavabo ima pravougaonu unutrašnju posudu sa blago zaobljenim uglovima i postepenim prelazima prema centralnom odvodu.

Ovakav oblik omogućava kombinovanje sa:

• kupatilskim ormarićima ravnih linija
• pločama od prirodnog kamena
• kvarcnim i kompozitnim površinama
• pravougaonim ogledalima
• slavinama montiranim na ploču
• zidnim slavinama za lavabo
• drugim sanitarnim elementima iz kolekcije S20

Zaobljeni unutrašnji uglovi olakšavaju pristup površinama tokom redovnog čišćenja i smanjuju broj teško dostupnih zona.

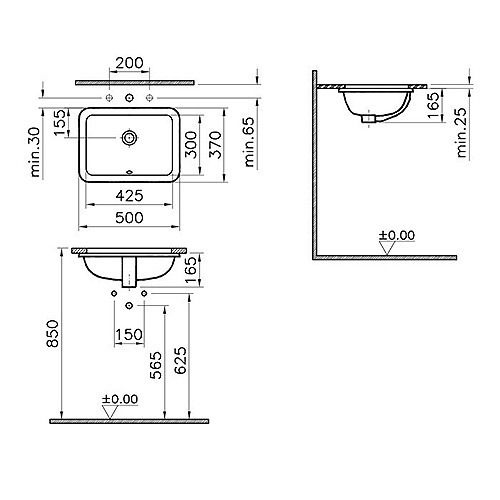

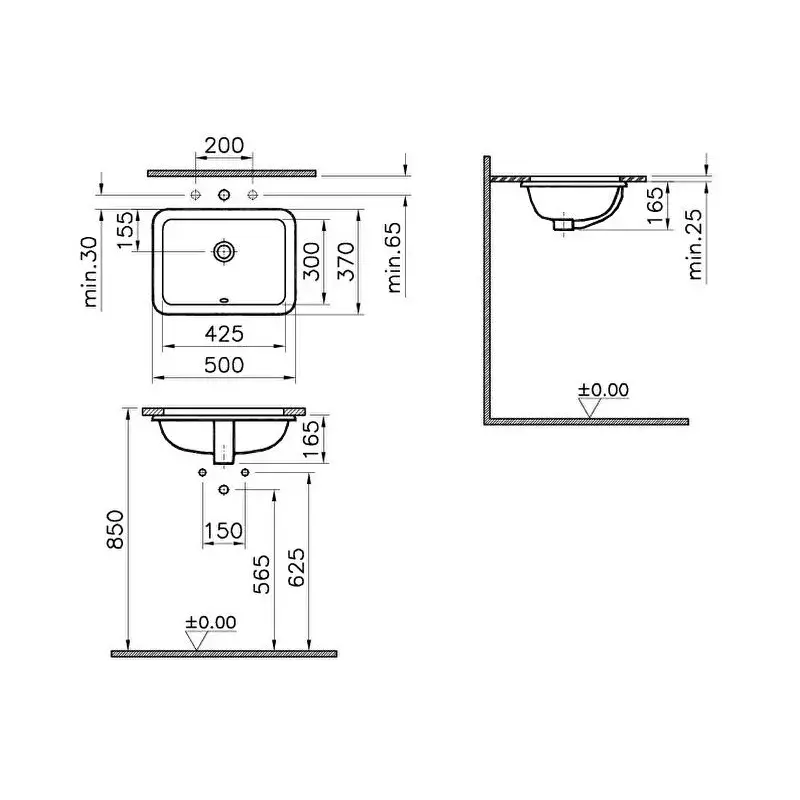

Ukupne dimenzije 50 × 37 × 16,5 cm

Ukupne spoljne dimenzije modela 5474B003-0618 iznose:

• širina: 500 mm
• dubina: 370 mm
• visina: 165 mm

Približne dimenzije vidljive unutrašnje posude iznose:

• širina posude: 425 mm
• dubina posude: 300 mm

Nazivna mera od 43 cm odnosi se na približnu širinu unutrašnje posude, dok ukupna keramička širina proizvoda iznosi 50 cm.

Spoljne dimenzije lavaboa ne predstavljaju dimenzije otvora koji se izrađuje na ploči. Montažni otvor mora biti pripremljen prema tehničkom crtežu, šablonu ili stvarnim merama isporučenog proizvoda.

Podgradna montaža ispod kupatilske ploče

Vitra S20 5474B003-0618 pričvršćuje se sa donje strane radne površine. Gornji keramički obod nalazi se ispod ploče i nije vidljiv nakon završene montaže.

Podgradna ugradnja omogućava:

• neprekinutu površinu kupatilske ploče
• više prostora za odlaganje oko lavaboa
• jednostavno brisanje vode prema posudi
• čist prelaz između ploče i lavaboa
• skriven keramički obod
• povezivanje sa kupatilskim nameštajem različitih dimenzija

Lavabo mora biti mehanički pričvršćen odgovarajućim nosačima. Sanitarni silikon služi za zaptivanje spoja, ali ne treba da bude jedini element koji nosi težinu keramike.

Izbor odgovarajuće kupatilske ploče

Podgradni lavabo zahteva radnu površinu čija se isečena unutrašnja ivica može precizno obraditi i trajno zaštititi od vlage.

Pogodni materijali obuhvataju:

• prirodni kamen
• kvarcni kompozit
• sinterovanu keramiku
• kompakt ploče
• čvrste kompozitne materijale
• druge vodootporne ploče namenjene podgradnoj montaži

Kod laminiranih ploča i materijala sa jezgrom osetljivim na vlagu potrebno je proveriti da li proizvođač dozvoljava ovakav način ugradnje.

Vidljiva ivica otvora mora biti:

• ravnomerno isečena
• završno obrađena
• bez oštrih delova
• potpuno zaštićena od prodora vode
• usklađena sa oblikom unutrašnje posude

Precizna priprema montažnog otvora

Kod podgradne montaže otvor na kupatilskoj ploči ostaje vidljiv, pa mora biti precizno izrađen.

Pre sečenja treba proveriti:

• centralnu osu lavaboa
• oblik i dimenzije otvora
• ravnomernost vidljivog oboda
• položaj prema zadnjoj ivici ploče
• prostor za slavinu
• položaj odvodnog ventila
• raspored nosača
• raspoloživi prostor unutar ormarića
• mogućnost pristupa sifonu

Pre konačne obrade ploče preporučuje se provera stvarnog lavaboa 5474B003-0618, jer mala proizvodna odstupanja kod sanitarne keramike mogu uticati na završni spoj.

Sanitarna keramika – vitreous china

Vitra S20 5474B003-0618 izrađen je od vitreous china sanitarne keramike.

Materijal pruža:

• čvrstu keramičku konstrukciju
• glatku unutrašnju površinu
• otpornost na vlagu
• postojanu završnu obradu
• jednostavno redovno održavanje
• kompatibilnost sa standardnim odvodnim sistemima

Keramiku treba zaštititi od udaraca tvrdim predmetima i naprezanja nastalog nepravilnim pričvršćivanjem.

Kupatilski ormarić i radna površina moraju imati dovoljnu nosivost za lavabo, vodu, odvodni sistem i opterećenja tokom korišćenja.

Vitra Hygiene površina

Model 5474B003-0618 ima Vitra Hygiene glaziranu površinu. Ova obrada namenjena je jednostavnijem održavanju higijene keramičke posude.

Vitra Hygiene površina doprinosi:

• smanjenom razvoju bakterija
• jednostavnijem redovnom čišćenju
• lakšem uklanjanju svakodnevnih nečistoća
• održavanju glatke površine
• očuvanju bele sjajne završne obrade

Lavabo je i dalje potrebno redovno čistiti blagim sredstvima namenjenim sanitarnoj keramici.

Bela sjajna završna obrada

Vitra S20 5474B003-0618 izrađen je u beloj boji sa sjajnom glaziranom površinom.

Beli lavabo može se kombinovati sa pločama u dekoru:

• svetlog drveta
• tamnog drveta
• belog mermera
• crnog mermera
• prirodnog kamena
• betona
• teraca
• jednobojnih mat površina

Slavina, odvodni ventil i kupatilska galanterija mogu biti u hromiranoj, mat crnoj, zlatnoj, bronzanoj ili brušenoj završnoj obradi.

Bez otvora za slavinu

Model 5474B003-0618 nema fabrički otvor za slavinu. Armatura se montira odvojeno od lavaboa.

Može se kombinovati sa:

• slavinom montiranom na kupatilsku ploču
• visokom slavinom postavljenom iza posude
• bočno postavljenom slavinom
• zidnom slavinom za lavabo
• ugradnom zidnom slavinom

Položaj armature treba odrediti pre izrade kupatilske ploče i završetka vodovodnih instalacija.

Slavina montirana na ploču

Kod slavine koja se montira na kupatilsku ploču treba obezbediti dovoljno prostora između lavaboa, zida i tela armature.

Pre izbora slavine treba proveriti:

• visinu izliva
• dužinu izliva
• ugao vodenog mlaza
• udaljenost od unutrašnje ivice posude
• debljinu radne ploče
• prostor za pričvršćivanje
• položaj priključnih creva
• prostor za pomeranje ručice

Mlaz vode treba da pada prema srednjem delu posude, bez direktnog udara u odvodni ventil ili unutrašnju bočnu površinu.

Kombinovanje sa zidnom slavinom

Vitra S20 5474B003-0618 može se povezati sa zidnom ili ugradnom zidnom slavinom.

Pre završetka zidnih instalacija treba odrediti:

• centralnu osu lavaboa
• završnu visinu kupatilske ploče
• visinu izliva
• dužinu izliva
• ugao vodenog mlaza
• položaj komandne ručice

Izliv treba da bude dovoljno dugačak da voda pada prema centralnoj zoni posude, bez prskanja prema prednjoj ivici.

Lavabo sa otvorom za preliv

Model 5474B003-0618 ima fabrički izveden otvor za preliv. Preliv omogućava dodatno odvođenje vode kada je odvodni ventil zatvoren ili kada glavni odvod sporije propušta vodu.

Za ovaj model koristi se odvodni ventil namenjen lavabou sa prelivom.

• Otvor za preliv: da
• Potreban tip ventila: za lavabo sa prelivom
• Odvodni ventil: nije uključen
• Sifon: nije uključen

Preliv predstavlja dodatnu zaštitu, ali ne zamenjuje nadzor tokom korišćenja niti redovno čišćenje odvodnog sistema.

Izbor odvodnog ventila

Odvodni ventil nije deo standardne isporuke i kupuje se posebno.

Lavabo se može povezati sa:

• klik-klak ventilom za lavabo sa prelivom
• standardnim ventilom sa čepom
• ventilom sa keramičkim poklopcem
• ventilom usklađenim sa završnom obradom slavine

Prilikom montaže treba pravilno postaviti zaptivne elemente. Odvodni ventil ne treba prekomerno zatezati kako ne bi došlo do naprezanja keramike oko odvodnog otvora.

Izbor sifona

Sifon nije uključen uz proizvod. Njegov oblik treba uskladiti sa položajem odvoda i unutrašnjim rasporedom kupatilskog ormarića.

Pre izbora sifona treba proveriti:

• visinu zidnog odvoda
• raspoloživi prostor ispod lavaboa
• položaj odvodnog ventila
• raspored fioka i polica
• prostor za priključke slavine
• mogućnost pristupa radi čišćenja
• kompatibilnost sa odvodnim ventilom

Kod ormarića sa fiokama može se koristiti kompaktni sifon kako bi se sačuvalo više korisnog prostora.

Planiranje kupatilskog ormarića

Kompletna keramička posuda visine 16,5 cm nalazi se ispod radne ploče i zauzima deo unutrašnjeg prostora kupatilskog elementa.

Pre izbora ormarića treba uskladiti:

• minimalnu širinu elementa
• ukupnu dubinu ormarića
• položaj keramičke posude
• raspored nosača lavaboa
• mesto odvodnog ventila
• dimenzije sifona
• položaj fioka
• servisni pristup instalacijama

Kod ormarića sa gornjom fiokom može biti potreban izrez oko lavaboa, odvodnog ventila i sifona.

Mehaničko pričvršćivanje lavaboa

Podgradni lavabo mora biti pričvršćen nosačima predviđenim za težinu sanitarne keramike.

Nosači treba da budu povezani sa:

• stabilnom radnom pločom
• nosećom konstrukcijom ormarića
• dodatnim ojačanjem ispod ploče
• sistemom preporučenim za izabrani materijal

Lavabo ne treba držati samo sanitarnim silikonom. Neodgovarajuće pričvršćivanje može dovesti do pomeranja, propuštanja vode ili odvajanja keramike od ploče.

Zaptivanje spoja lavaboa i ploče

Spoj između gornje keramičke ivice i donje strane radne ploče mora biti zaptiven sanitarnim silikonom ili drugim odgovarajućim materijalom.

Pravilno zaptivanje sprečava:

• prodor vode između keramike i ploče
• stvaranje vlage u kupatilskom ormariću
• zadržavanje nečistoća
• oštećenje donje strane ploče
• pojavu neprijatnih mirisa
• pomeranje vode prema nosačima

Pre nanošenja zaptivnog materijala obe površine treba očistiti, odmastiti i potpuno osušiti.

Primena u manjim i srednjim kupatilima

Kompaktna unutrašnja posuda širine približno 42,5 cm čini model pogodnim za:

• manja porodična kupatila
• toalete za goste
• hotelske sobe
• apartmane
• kancelarijske toalete
• poslovne objekte
• ugostiteljske prostore
• komercijalne sanitarne prostorije

Podgradna montaža ostavlja slobodnu radnu površinu oko lavaboa, što je korisno kada je prostor na kupatilskoj ploči ograničen.

Kolekcija Vitra S20

S20 je kolekcija sanitarne keramike funkcionalnih geometrijskih formi, namenjena privatnim i komercijalnim kupatilskim prostorima.

Glavne karakteristike modela 5474B003-0618 su:

• kompaktni pravougaoni oblik
• ukupne dimenzije 50 × 37 cm
• vidljiva posuda približno 42,5 × 30 cm
• visina 16,5 cm
• podgradna montaža
• sanitarna keramika
• Vitra Hygiene površina
• bela sjajna završna obrada
• bez otvora za slavinu
• fabrički otvor za preliv
• desetogodišnja garancija proizvođača

Održavanje lavaboa i spoja sa pločom

Za svakodnevno održavanje preporučuje se meka krpa ili neabrazivni sunđer i blago sredstvo namenjeno sanitarnoj keramici.

Nakon čišćenja lavabo treba isprati čistom vodom i obrisati mekanom suvom krpom.

Posebnu pažnju treba posvetiti spoju između lavaboa i ploče, gde se mogu zadržavati:

• kapljice vode
• ostaci sapuna
• naslage kamenca
• nečistoće sa radne površine

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• tvrde četke
• agresivne kiseline
• jaka alkalna sredstva
• rastvarače
• udarce tvrdim predmetima
• struganje glazure oštrim predmetima

Zaptivni spoj treba povremeno pregledati i obnoviti ako se primete pukotine, odvajanje ili tragovi prodora vode.

Sadržaj isporuke

Isporuka obuhvata keramički podgradni lavabo Vitra S20 5474B003-0618.

• Keramički podgradni lavabo: uključen
• Slavina: nije uključena
• Odvodni ventil: nije uključen
• Sifon: nije uključen
• Kupatilski ormarić: nije uključen
• Kupatilska ploča: nije uključena
• Priključna creva: nisu uključena
• Materijal za zaptivanje: nije uključen
• Montažni elementi: zavise od pakovanja i izabranog sistema ugradnje
