Opis

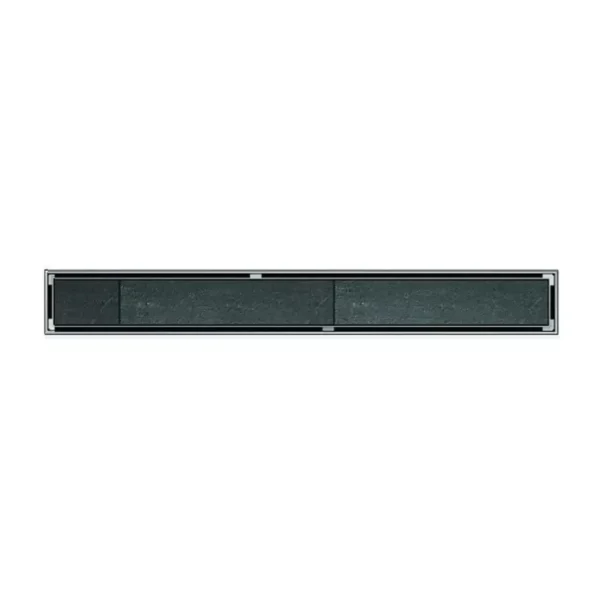

ACO ShowerDrain C Tile rešetka za tuš kanalicu 58,5 cm 90108881

Rešetka sa prostorom za umetanje podne pločice

ACO ShowerDrain C Tile 90108881 je završna rešetka namenjena za kompatibilna tela linijskih tuš kanalica iz serije ShowerDrain C. Centralni deo rešetke oblikovan je kao udubljena podloga u koju se postavlja precizno isečen komad podne pločice.

Nakon postavljanja pločice, linijski odvod vizuelno se povezuje sa ostatkom podne obloge. Vidljive ostaju metalne ivice rešetke i uzdužni prorezi kroz koje voda prolazi u telo kanalice.

Artikal obuhvata samo Tile rešetku. Odgovarajuće ShowerDrain C telo kanalice nominalne dužine 585 mm, sifon, podna pločica, lepak i ostali montažni materijal kupuju se posebno.

ACO ShowerDrain C sistem

ACO ShowerDrain C je modularni sistem linijskih odvoda za tuš prostore izvedene u nivou poda. Telo kanalice kombinuje se sa odgovarajućom rešetkom iste nominalne dužine.

Prilikom izbora rešetke potrebno je proveriti:

• seriju tela kanalice
• nominalnu dužinu kanala
• širinu unutrašnjeg prihvata
• konstrukciju oslonaca
• završnu visinu poda
• dizajn rešetke
• debljinu podne pločice
• debljinu sloja lepka
• mogućnost uklanjanja radi održavanja

Tile rešetka 90108881 namenjena je za kompatibilna ShowerDrain C tela kanalica nominalne dužine 585 mm.

Šifra artikla 90108881

Ovaj opis odnosi se na ACO ShowerDrain C Tile rešetku za tuš kanalicu, šifra artikla 90108881.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Dizajn: Tile
• Šifra artikla: 90108881
• Dužina: 585 mm
• Dužina: 58,5 cm
• Širina: 70 mm
• Visina: 18 mm
• Materijal: nerđajući čelik AISI 304
• EAN: 4002626877536
• Telo kanalice: kupuje se posebno

Dužina od 585 mm, širina od 70 mm, visina od 18 mm i EAN oznaka 4002626877536 odnose se na model 90108881.

Tile dizajn za oblaganje pločicom

Tile dizajn omogućava postavljanje podne pločice u centralni deo rešetke. Na taj način završna obrada odvoda prati izgled poda tuš prostora, dok su metalne ivice i odvodni prorezi diskretno vidljivi.

Karakteristike Tile dizajna:

• udubljena podloga za postavljanje pločice
• vizuelno povezivanje sa podnom oblogom
• vidljive ivice od nerđajućeg čelika
• odvodnjavanje kroz bočne proreze
• prekrivanje unutrašnjosti kanala
• uklonjiva konstrukcija
• pristup unutrašnjosti kanalice
• primena u tuš prostorima u nivou poda
• kompatibilnost sa ShowerDrain C sistemom

Pločica mora biti precizno isečena i pravilno pričvršćena odgovarajućim lepkom.

Dužina rešetke 585 mm

Dužina rešetke iznosi 585 mm, odnosno 58,5 cm. Namenjena je za kompatibilno ACO ShowerDrain C telo kanalice iste nominalne dužine.

Pre kupovine potrebno je proveriti:

• nominalnu dužinu tela kanalice
• seriju ugrađenog sistema
• šifru postojećeg tela
• širinu unutrašnjeg prihvata
• konstrukciju oslonaca
• završnu visinu poda
• debljinu pločice
• debljinu sloja lepka
• mogućnost ponovnog uklanjanja rešetke

Nominalna dužina rešetke ne predstavlja ukupnu spoljnu dužinu tela kanalice sa hidroizolacionom prirubnicom.

Dimenzije 585 × 70 × 18 mm

ACO ShowerDrain C Tile rešetka ima dimenzije približno 585 × 70 × 18 mm. Debljina nerđajućeg čelika iznosi približno 1,2 mm.

Dimenzije su prilagođene unutrašnjem prihvatu kompatibilnih ShowerDrain C tela kanalica. Ukupna širina tela kanalice može biti veća od širine rešetke zbog konstrukcije kanala i hidroizolacione prirubnice.

Pre postavljanja treba proveriti:

• da dužina rešetke odgovara telu kanalice
• da širina odgovara unutrašnjem prihvatu
• da rešetka ravnomerno naleže
• da nema neželjenog pomeranja
• da bočni prorezi ostanu slobodni
• da je omogućeno ponovno uklanjanje
• da završna visina odgovara nivou poda

Nerđajući čelik AISI 304

ACO ShowerDrain C Tile rešetka izrađena je od nerđajućeg čelika kvaliteta 1.4301, koji odgovara oznaci AISI 304. Materijal je prilagođen redovnom kontaktu sa vodom i korišćenju u kupatilskim i tuš prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• dugotrajna upotreba
• precizno oblikovane ivice
• pogodan materijal za tuš prostor
• mogućnost uklanjanja površinskih naslaga

Vidljive metalne delove treba redovno čistiti kako bi se sprečilo nakupljanje kamenca, sapunice i drugih nečistoća.

Mat završna obrada

Vidljivi metalni delovi rešetke imaju mat završnu obradu. Nakon postavljanja pločice, metalne ivice formiraju okvir oko završne podne obloge.

Mat površina može se kombinovati sa:

• hromiranim slavinama
• profilima tuš kabina
• usponskim tuševima
• nadglavnim tuš ružama
• tuš ručicama
• kupatilskom galanterijom
• drugim elementima od nerđajućeg čelika

Za čišćenje se preporučuje meka krpa i blago sredstvo pogodno za nerđajući čelik.

Umetanje pločice u rešetku

Centralni deo Tile rešetke namenjen je za postavljanje isečene podne pločice. Najčešće se koristi isti dezen pločice koji je postavljen na ostatku tuš površine.

Prilikom pripreme pločice potrebno je proveriti:

• unutrašnje dimenzije podloge
• debljinu pločice
• potrebnu debljinu lepka
• ukupnu završnu visinu
• preciznost sečenja
• položaj šare na pločici
• položaj fuga na podu
• stabilnost zalepljenog umetka
• mogućnost podizanja kompletne rešetke

Pločica, lepak i fug masa nisu deo isporuke.

Priprema podne pločice

Pločicu treba iseći prema unutrašnjim dimenzijama rešetke. Rezovi treba da budu ravni, a ivice obrađene kako bi se pločica pravilno postavila u metalnu podlogu.

Tokom pripreme treba obratiti pažnju na:

• precizno merenje
• ravne rezove
• obrađene ivice pločice
• pravilno pozicioniranje dezena
• odgovarajuću debljinu umetka
• ravnomerno nanošenje lepka
• potpuno oslanjanje pločice
• uklanjanje viška lepka
• vreme potrebno za očvršćavanje

Nepravilno isečena ili nedovoljno zalepljena pločica može se pomerati ili oštetiti tokom korišćenja.

Završna visina umetnute pločice

Gornja površina umetnute pločice treba da bude pravilno usklađena sa metalnim ivicama rešetke i okolnom podnom oblogom.

Ako je pločica postavljena previsoko, može doći do:

• nepravilnog prihvata vode
• zadržavanja vode uz ivice
• otežanog uklanjanja rešetke
• neujednačenog izgleda poda
• povećanog opterećenja na pločicu

Ako je pločica postavljena prenisko, na njenoj površini može se zadržavati voda i veća količina nečistoća.

Odvodnjavanje kroz proreze uz ivice

Tile rešetka nema klasične perforirane otvore na centralnoj površini. Voda se odvodi kroz uzdužne proreze koji ostaju između ivica rešetke i tela kanalice.

Na efikasnost odvodnjavanja utiču:

• čistoća bočnih proreza
• pravilan položaj rešetke
• kapacitet tela kanalice
• čistoća sifona
• pad poda prema kanalici
• pad kanalizacione cevi
• protok ugrađenog tuš sistema
• redovno održavanje

Kosa, sapunica i kamenac mogu se nakupljati uz ivice rešetke i smanjiti slobodan prostor za prolazak vode.

Vizuelno uklapanje sa podnom oblogom

Postavljanje podne pločice u rešetku omogućava da se linijski odvod uklopi sa ostatkom poda tuš prostora.

Tile konstrukcija doprinosi:

• kontinuitetu podne obloge
• diskretnijem izgledu kanalice
• smanjenju vidljive metalne površine
• uklapanju sa pločicama velikog formata
• uklapanju sa pločicama u imitaciji kamena
• povezivanju sa šemom fugovanja
• ravnim linijama tuš prostora
• urednoj završnoj obradi odvoda

Metalni okvir i odvodni prorezi ostaju vidljivi i dostupni za redovno čišćenje.

Klasa opterećenja K3

ACO ShowerDrain C sistem i pripadajuće rešetke namenjeni su za pešačko opterećenje u kupatilskim i tuš prostorima, u klasi K3 prema standardu EN 1253.

Rešetka se može koristiti u prostorima kao što su:

• privatna kupatila
• hotelska kupatila
• apartmani
• tuš kabine
• svlačionice
• sanitarni prostori

Rešetka mora pravilno da naleže na predviđene oslonce, dok umetnuta pločica mora biti čvrsto pričvršćena na metalnu podlogu.

Kompatibilnost sa ACO ShowerDrain C telima

ACO Tile rešetka 90108881 namenjena je za kompatibilna ShowerDrain C tela kanalica nominalne dužine 585 mm.

Kompatibilna tela obuhvataju:

• ACO ShowerDrain C telo kanalice 585 mm H93, šifra 90108800
• ACO ShowerDrain C telo kanalice 585 mm H74, šifra 90108821
• druga kompatibilna ShowerDrain C tela nominalne dužine 585 mm

Prodajne stranice za proizvod 90108881 navode upravo tela 90108800 i 90108821 kao odgovarajuće povezane artikle.

Telo kanalice nije uključeno

ACO 90108881 predstavlja samo Tile rešetku sa podlogom za postavljanje pločice.

Artikal ne obuhvata:

• telo linijske tuš kanalice
• sifonski sklop
• priključak DN50
• horizontalnu prirubnicu
• vertikalnu prirubnicu
• nožice za nivelisanje
• mrežicu za kosu
• hidroizolacionu traku
• hidroizolacionu masu
• podnu pločicu
• lepak za pločicu
• fug masu
• kanalizacionu cev
• montažni materijal

Odgovarajuće telo kanalice i svi prateći elementi biraju se i kupuju posebno.

Uklonjiva konstrukcija

Kompletna Tile rešetka sa zalepljenom pločicom može se ukloniti sa tela kanalice radi pristupa unutrašnjosti kanala i sifonu.

Uklanjanje rešetke omogućava:

• čišćenje bočnih proreza
• uklanjanje kose i nečistoća
• ispiranje unutrašnjosti kanala
• pristup sifonskom ulošku
• proveru prohodnosti odvoda
• pristup dostupnom delu odvodne cevi
• redovno održavanje sistema

Rešetka ne treba da bude trajno povezana sa okolnim pločicama fug masom ili sanitarnim silikonom.

Postavljanje Tile rešetke

Pre postavljanja potrebno je proveriti da li je telo kanalice pravilno ugrađeno, nivelisano i očišćeno.

Postupak pripreme i postavljanja obuhvata:

• proveru serije i dužine tela kanalice
• merenje prostora za pločicu
• precizno sečenje pločice
• čišćenje metalne podloge
• nanošenje odgovarajućeg lepka
• postavljanje pločice
• usklađivanje završne visine
• uklanjanje viška lepka
• čekanje da lepak očvrsne
• čišćenje prihvata kanalice
• postavljanje rešetke na oslonce
• proveru stabilnosti
• proveru slobodnih bočnih proreza
• testiranje odvodnjavanja

Kompletna rešetka mora ostati uklonjiva radi održavanja sifona i unutrašnjosti kanalice.

Čišćenje i održavanje

Tile rešetku treba redovno čistiti kako bi odvodni prorezi ostali slobodni.

Preporučeni postupak:

• pažljivo ukloniti rešetku
• odstraniti kosu i krupnije nečistoće
• očistiti proreze uz ivice
• isprati metalne delove mlakom vodom
• očistiti umetnutu pločicu
• prebrisati površinu mekom krpom
• očistiti unutrašnjost kanalice
• proveriti i očistiti sifon
• osušiti vidljive metalne delove
• vratiti rešetku na oslonce

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• pH neutralna sredstva
• sredstva kompatibilna sa nerđajućim čelikom
• sredstva kompatibilna sa ugrađenom pločicom

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• agresivne kiseline
• jaka sredstva sa hlorom
• koncentrovane rastvarače
• grube četke

Uklanjanje kamenca

Kamenac se može nakupljati na metalnim ivicama i u bočnim prorezima. Za uklanjanje treba koristiti sredstvo koje je kompatibilno sa nerđajućim čelikom i vrstom pločice ugrađenom u rešetku.

Nakon čišćenja površinu treba:

• isprati čistom vodom
• prebrisati mekom krpom
• osušiti metalne delove
• proveriti slobodan prolaz vode
• ukloniti ostatke sredstva
• vratiti rešetku u pravilan položaj

Pre upotrebe sredstva treba proveriti njegov uticaj na pločicu, lepak i metalne delove.

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C Tile rešetku
• dužinu rešetke 585 mm
• širinu rešetke 70 mm
• podlogu za umetanje pločice
• konstrukciju od nerđajućeg čelika
• mat završnu obradu
• uklonjivu konstrukciju
• šifru artikla 90108881

Artikal ne obuhvata:

• telo tuš kanalice
• sifonski sklop
• priključak DN50
• podnu pločicu
• lepak za pločicu
• fug masu
• nožice za nivelisanje
• mrežicu za kosu
• hidroizolacione elemente
• kanalizacionu cev
• montažni materijal
