Alca APZ30 WALL tuš kanalica uz zid 85 cm sa inox rešetkom APZ30-850

Linijska tuš kanalica sa vertikalnom prirubnicom

Alca APZ30-850 je kompletna linijska tuš kanalica projektovana za postavljanje neposredno uz zid tuš prostora. Za razliku od kanalica namenjenih postavljanju unutar slobodne površine poda, APZ30 WALL ima fiksnu vertikalnu prirubnicu koja prati zid i omogućava precizno povezivanje sa hidroizolacionim slojem na spoju poda i zida.

Nominalna dužina kanalice iznosi 850 mm, odnosno 85 cm. Ova dimenzija odgovara standardnim i većim walk-in tuševima, tuš nišama i kabinama u kojima se odvodna linija postavlja uz zadnji ili bočni zid.

Fabrička oznaka artikla je APZ30-850M, dok se na sajtu koristi šifra APZ30-850. EAN kod proizvoda je 8595580571849.

Alca APZ30 WALL serija

APZ30 WALL pripada Alca programu plastičnih linijskih tuš kanalica sa perforiranom rešetkom i fiksnom vertikalnom prirubnicom. Namenjena je isključivo za postavljanje neposredno uz zid, zbog čega se posebno razlikuje od modela APZ10 koji se može postaviti i unutar otvorene površine tuš zone.

Osnovne komponente sistema su:

• telo linijske kanalice
• fiksna vertikalna prirubnica uz zid
• perforirana inox rešetka Simple 10
• kombinovani SMART sifon
• dve visinski podesive nožice
• samolepljiva hidroizolaciona traka
• montažni vijci i tiple
• elementi za pričvršćivanje kanalice

APZ30 WALL proizvodi se u nominalnim dužinama 650, 750 i 850 mm.

Razlika između APZ30 WALL i APZ10 Simple kanalice

Glavna razlika između APZ30 WALL i APZ10 Simple serije nalazi se u načinu ugradnje i konstrukciji završnog ruba.

APZ30 WALL ima:

• fiksnu vertikalnu prirubnicu
• predviđenu montažu direktno uz zid
• jednostavnije povezivanje hidroizolacije zida i poda
• dve visinski podesive montažne nožice
• perforiranu rešetku Simple 10
• kombinovani SMART sifon

APZ10 Simple ima horizontalni rub i može se postaviti uz zid ili unutar otvorene površine tuš prostora.

Vertikalna prirubnica APZ30 modela formira čvrstu pozadinu uz zid i smanjuje broj kritičnih spojeva na mestu gde se sastaju zid, pod i telo kanalice.

Nominalna dužina 85 cm

Nominalna dužina APZ30-850 kanalice iznosi 850 mm, odnosno 85 cm. Ukupna konstrukciona dužina iznosi 910 mm, dok je širina kanalice 60 mm. Ove mere treba uzeti u obzir prilikom pripreme građevinskog otvora i planiranja rasporeda pločica.

Pre početka montaže potrebno je proveriti:

• stvarnu širinu tuš prostora
• ukupnu konstrukcionu dužinu kanalice
• položaj zida uz koji se kanalica postavlja
• položaj staklene pregrade
• raspored podnih i zidnih pločica
• položaj fuga
• pravac kanalizacione cevi
• raspoloživu dubinu poda
• završnu visinu keramike
• potreban pad poda
• pristup sifonu radi održavanja

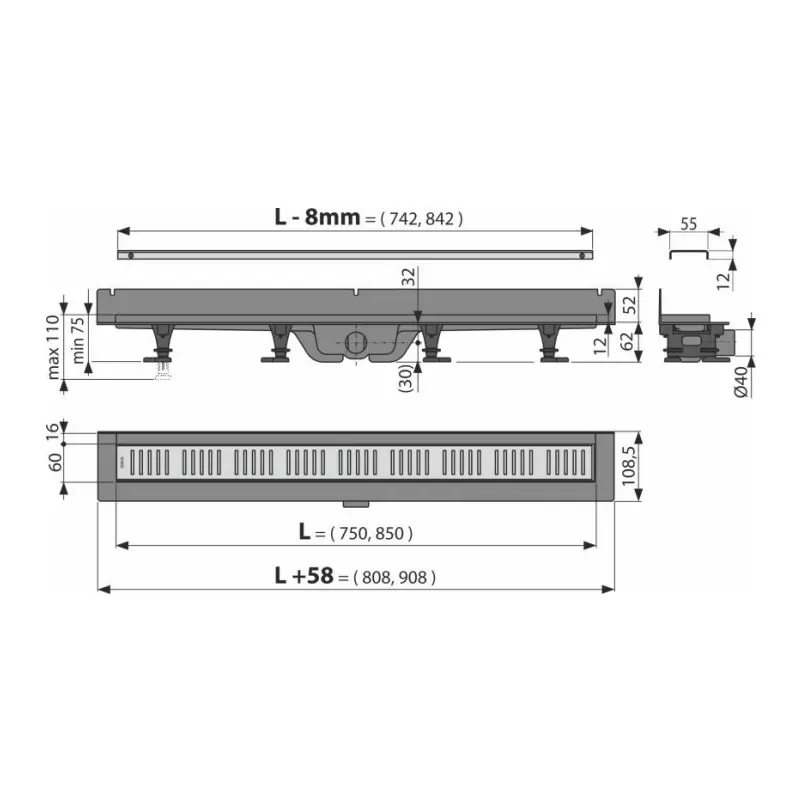

Građevinski otvor ne treba pripremati samo prema nominalnoj dužini od 850 mm, već prema tehničkom crtežu i stvarnim spoljnim merama proizvoda.

Fiksna vertikalna prirubnica uz zid

APZ30 WALL ima fiksnu vertikalnu prirubnicu koja se postavlja neposredno uz zid tuš prostora. Ovaj deo konstrukcije omogućava povezivanje kanalice sa hidroizolacijom zida i poda u kontinuitetu.

Vertikalna prirubnica doprinosi:

• preciznom pozicioniranju kanalice uz zid
• sigurnijem spoju sa hidroizolacijom
• jednostavnijem formiranju jednosmernog pada poda
• smanjenju broja rezova na podnim pločicama
• urednom završnom spoju zida i kanalice
• lakšem uklapanju sa zidnom keramikom

Prilikom postavljanja kanalice potrebno je obezbediti da prirubnica potpuno naleže uz pripremljenu zidnu površinu i da ostane pravilno povezana sa hidroizolacionim sistemom.

Perforirana inox rešetka Simple 10

Alca APZ30-850 isporučuje se sa perforiranom rešetkom Simple 10 izrađenom od nerđajućeg čelika. Rešetka ima mat završnu obradu i zaštitnu foliju koja čuva vidljivu površinu tokom transporta, ugradnje i izvođenja završnih radova.

Perforirani otvori prihvataju vodu duž odvodne linije, dok uklonjiva konstrukcija omogućava pristup SMART sifonu i unutrašnjosti kanalice radi čišćenja.

Mat inox rešetka može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• inox završnim profilima

Zaštitnu foliju treba ukloniti tek nakon završetka košuljice, hidroizolacije, keramičarskih radova, fugovanja, silikoniranja i završnog čišćenja kupatila.

Telo od polipropilena ispunjenog talkom

Telo kanalice izrađeno je od polipropilena ispunjenog talkom. Materijal je otporan na mehanička, hemijska i termička oštećenja, kao i na mraz i hemijske uticaje koji se mogu javiti u sanitarnim odvodnim sistemima.

Ovakva konstrukcija doprinosi:

• otpornosti na vlagu
• stabilnoj geometriji kanalice
• preciznom oblikovanju odvodnog kanala
• otpornosti na uobičajene otpadne vode
• jednostavnijem pozicioniranju
• manjoj masi proizvoda
• lakšem pristupu sifonu
• sigurnom povezivanju sa hidroizolacijom

Telo kanalice mora biti potpuno oslonjeno, pravilno nivelisano i stabilno pričvršćeno pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Alca APZ30 WALL kanalice iznosi 62 mm. Ova vrednost predstavlja minimalan potreban prostor za smeštaj tela kanalice i sifonskog sklopa, a ne ukupnu debljinu kompletne završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi Ø40 mm
• potreban pad kanalizacione instalacije
• visinu sifonskog sklopa
• podešavanje montažnih nožica
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina ne može da nadoknadi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina kanalice podešava se u rasponu od 75 do 110 mm. Dve plastične montažne nožice imaju mogućnost podešavanja od 0 do 35 mm i omogućavaju precizno nivelisanje proizvoda prema planiranoj visini poda.

Podesive nožice omogućavaju:

• nivelisanje tela kanalice
• uzdužno poravnanje
• podešavanje završne visine
• usklađivanje sa košuljicom
• stabilizaciju pre betoniranja
• poravnanje rešetke sa podnom keramikom

Nakon podešavanja kanalicu treba stabilno učvrstiti pomoću priloženog montažnog pribora.

Horizontalni odvod Ø40 mm

Alca APZ30-850 ima horizontalni odvodni priključak prečnika 40 mm. Priključak je namenjen povezivanju sa kanalizacionom cevi koja prolazi kroz podnu konstrukciju.

Pre zatvaranja poda potrebno je proveriti:

• prečnik priključne cevi
• pravac kanalizacione instalacije
• dovoljan pad odvodne cevi
• pravilno naleganje spojeva
• stanje zaptivnih elemenata
• stabilnost tela kanalice
• nepropusnost priključka
• brzinu odvodnjavanja

Kompletan odvodni sistem treba ispitati vodom pre izvođenja košuljice, hidroizolacije i završne keramike.

Protok ulazne rešetke 28 l/min

Deklarisani protok ulazne rešetke iznosi 28 litara u minuti.

Stvarni odvodni kapacitet ugrađene kanalice zavisi od:

• pravilne montaže
• pada poda prema kanalici
• pada kanalizacione cevi
• čistoće perforirane rešetke
• čistoće sifona
• količine dlaka i sapunice
• ukupnog protoka ugrađene tuš opreme
• redovnog održavanja

Kod velike tuš ruže ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok i uporediti ga sa deklarisanim kapacitetom kanalice.

Kombinovani SMART sifon

Alca APZ30-850 isporučuje se sa kombinovanim SMART sifonom. Sistem objedinjuje vodeni zatvarač i dodatni mehanički element koji pruža zaštitu od neprijatnih mirisa čak i nakon isparavanja vode iz sifona.

Tokom redovne upotrebe voda u sifonu formira fizičku barijeru između kanalizacione instalacije i prostora kupatila. Kada se tuš duže ne koristi, mehanički deo SMART sifona nastavlja da zatvara odvodni prolaz.

Ova konstrukcija korisna je u:

• gostinskim kupatilima
• vikendicama
• apartmanima
• sezonskim objektima
• rezervnim kupatilima
• prostorijama sa podnim grejanjem

Vodeni zatvarač visine 29 mm

Visina vodenog zatvarača iznosi 29 mm, dok je otpornost sifona na pritisak deklarisana na 640 Pa.

Vodeni zatvarač sprečava neposredan prolazak kanalizacionog vazduha prema prostoru kupatila. Nakon isparavanja vode dodatnu zaštitu pruža mehanički deo SMART sifona.

Redovno čišćenje je važno jer dlake, sapunica i druge naslage mogu smanjiti protok i ometati pravilno funkcionisanje unutrašnjih elemenata sifona.

Mehaničko čišćenje do odvodne cevi

Konstrukcija sifona omogućava mehaničko čišćenje sve do odvodne cevi. Nakon uklanjanja perforirane rešetke i unutrašnjih sifonskih komponenti može se pristupiti odvodnom putu radi uklanjanja nečistoća.

Redovno održavanje obuhvata:

• uklanjanje inox rešetke
• vađenje sifonskih elemenata
• uklanjanje dlaka i naslaga
• ispiranje unutrašnjih komponenti
• čišćenje tela kanalice
• proveru prolaza prema odvodnoj cevi
• vraćanje svih elemenata
• proveru protoka puštanjem vode

Redovno čišćenje doprinosi očuvanju odvodnog kapaciteta i smanjuje mogućnost zadržavanja vode u tuš prostoru.

Klasa opterećenja K3

Alca APZ30-850 pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do 300 kg. Deklarisana nosivost podrazumeva pravilnu montažu, stabilno pričvršćivanje i potpuno oslanjanje tela kanalice.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• tuš zonama bez visokog praga
• pristupačnim kupatilima

Nosivost kompletnog sistema zavisi i od pravilno izvedene košuljice, stabilnosti podne keramike i ravnomernog oslanjanja tela kanalice.

Ugradnja neposredno uz zid

APZ30 WALL predviđena je za montažu direktno uz zid tuš prostora. Pod se kod ovakve ugradnje najčešće izvodi sa jednosmernim padom prema kanalici.

Ovakav način ugradnje omogućava:

• jednostavnije formiranje pada poda
• korišćenje većih formata pločica
• smanjen broj dijagonalnih rezova
• postavljanje odvoda van centralne zone stajanja
• usklađivanje sa staklenom pregradom
• precizno povezivanje zidne i podne hidroizolacije
• uredniji raspored fuga

APZ30 nije namenjena za postavljanje u sredini otvorenog tuš prostora, jer fiksna vertikalna prirubnica zahteva direktan kontakt sa zidom.

Povezivanje sa hidroizolacijom

Konstrukcija APZ30 WALL kanalice omogućava sigurno povezivanje sa građevinskim hidroizolacionim sistemom. U sadržaju isporuke nalazi se samolepljiva hidroizolaciona traka.

Hidroizolacija treba da obuhvati:

• vertikalnu prirubnicu kanalice
• prostor oko tela kanalice
• spoj kanalice i košuljice
• celu površinu tuš zone
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• površinu ispod zidnih i podnih pločica
• spojeve uz staklenu pregradu

Priložena traka ne zamenjuje kompletan hidroizolacioni sistem mokre zone.

Pogodna za tuš bez visokog praga

Alca APZ30-850 omogućava izvođenje tuš prostora u ravni sa podom, bez klasične izdignute tuš kade. Proizvođač je navodi i kao proizvod pogodan za pristup invalidskim kolicima.

Kod projektovanja takve tuš zone potrebno je obezbediti:

• dovoljan pad poda
• protivkliznu završnu oblogu
• pravilno pozicioniranu kanalicu
• neprekidnu hidroizolaciju
• stabilnu završnu rešetku
• dovoljan odvodni kapacitet
• pristup sifonu radi čišćenja

Održavanje mat inox rešetke

Za redovno čišćenje mat inox rešetke preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• ispiranje čistom vodom
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• sredstva sa visokim sadržajem hlora
• oštre metalne predmete

Redovno čišćenje omogućava slobodan prolaz vode kroz perforacije i doprinosi očuvanju mat inox završne obrade.

Standard EN 1253

Alca APZ30 WALL izrađena je prema standardu EN 1253, koji se odnosi na podne odvode i slivnike u zgradama.

Pravilan rad ugrađenog sistema zavisi od:

• stručne montaže
• pravilnog pada poda
• dovoljnog pada kanalizacione cevi
• nepropusne hidroizolacije
• stabilnog oslanjanja kanalice
• redovnog čišćenja
• pravilnog vraćanja sifonskih komponenti

Sadržaj isporuke

Artikal obuhvata:

• Alca APZ30 WALL linijsku tuš kanalicu
• telo kanalice nominalne dužine 850 mm
• fiksnu vertikalnu prirubnicu uz zid
• perforiranu mat inox rešetku Simple 10
• zaštitnu foliju na rešetki
• kombinovani SMART sifon
• dve visinski podesive nožice
• set montažnih vijaka i tipli
• samolepljivu hidroizolacionu traku

Zvanična specifikacija potvrđuje da su kanalica, inox rešetka Simple 10, SMART sifon, dve podesive nožice, hidroizolaciona traka i montažni elementi uključeni u komplet.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• zidne i podne pločice
• lepak za pločice
• masu za fugovanje
• sanitarni silikon
• ostali građevinski materijal
