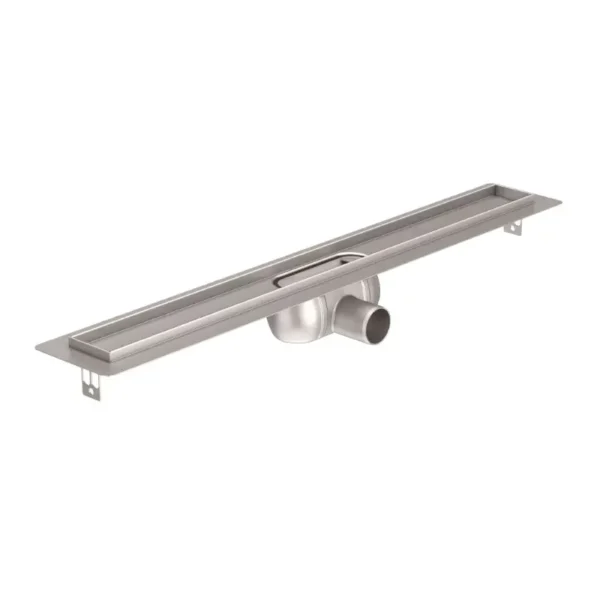

ACO ShowerDrain C telo tuš kanalice 118,5 cm H93 90108806

Telo tuš kanalice 118,5 cm

ACO ShowerDrain C 90108806 je telo linijske tuš kanalice dužine 1185 mm, namenjeno za formiranje tuš prostora bez klasične tuš kade. Postavlja se u podnu konstrukciju i omogućava odvodnjavanje vode sa površine obložene keramičkim ili drugim odgovarajućim podnim pločicama.

Kanalica ima horizontalnu flanšnu za povezivanje sa hidroizolacionim sistemom, centralno postavljen horizontalni priključak DN50 i integrisani pad unutar tela kanala. Demontažni sifon omogućava pristup odvodnoj cevi sa gornje strane radi čišćenja i održavanja.

Model se isporučuje bez pokrivne rešetke. Odgovarajuća ACO ShowerDrain C rešetka dužine 118,5 cm bira se posebno prema dizajnu i završnoj obradi tuš prostora.

Serija ACO ShowerDrain C

ACO ShowerDrain C predstavlja sistem linijskih odvoda za tuš prostore izvedene u nivou poda. Sistem se sastoji od tela kanalice, sifona i posebno odabrane dekorativne rešetke.

Osnovne karakteristike serije ShowerDrain C:

• telo od nerđajućeg čelika
• zavarena konstrukcija
• integrisana flanšna za hidroizolaciju
• centralno postavljen horizontalni odvod
• demontažni sifon
• slobodan pristup odvodnoj cevi
• integrisani pad unutar kanala
• podesive nožice za nivelisanje
• različite raspoložive dužine
• više dizajna dekorativnih rešetki
• jednostavno održavanje sa gornje strane
• testiranje prema standardu EN 1253

Šifra artikla 90108806

Ovaj opis odnosi se isključivo na ACO ShowerDrain C telo tuš kanalice, šifra artikla 90108806.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Šifra artikla: 90108806
• Dužina kanala: 1185 mm
• Dužina: 118,5 cm
• Ugradna visina: 93 mm
• Vrsta flanšne: horizontalna
• Priključak: DN50
• Rešetka: kupuje se posebno

Šifra se u nazivu proizvoda, opisima, meta podacima i SEO podacima za slike koristi bez tačaka.

Dužina kanalice 1185 mm

Dužina tela kanala iznosi 1185 mm, odnosno 118,5 cm. Ova dimenzija namenjena je za prostranije tuš zone i kupatila u kojima se planira duži linijski odvod.

Kanalica se može postaviti uz zid ili unutar površine tuš prostora, u zavisnosti od položaja instalacija, izvedbe hidroizolacije i planiranog pada poda.

Pre kupovine i montaže potrebno je proveriti:

• raspoloživu širinu tuš prostora
• ukupne konstrukcione dimenzije kanalice
• položaj kanalizacione cevi
• položaj centralnog izliva
• raspoloživu dubinu poda
• debljinu estriha
• debljinu hidroizolacije
• debljinu lepka i podnih pločica
• završnu visinu poda
• smer pada tuš površine
• dimenziju odgovarajuće rešetke

Nominalna dužina kanala ne treba da se poistoveti sa ukupnim prostorom potrebnim za montažu. Pripremu poda treba izvesti prema tehničkom crtežu proizvoda.

Ugradna visina 93 mm

Ugradna visina kanalice iznosi približno 93 mm. Ova mera obuhvata konstrukciju sa sifonom koji ima vodeni zatvarač visine 50 mm.

Pre montaže potrebno je proveriti da li podna konstrukcija obezbeđuje dovoljno prostora za:

• telo kanalice
• demontažni sifon
• horizontalni priključak DN50
• kanalizacionu cev
• potreban pad odvodne cevi
• noseći sloj poda
• hidroizolaciju
• lepak za pločice
• završnu podnu oblogu

Kod renoviranja postojećeg kupatila raspoloživa dubina poda može predstavljati ograničenje. Ugradnu visinu treba proveriti pre početka građevinskih radova.

Horizontalna flanšna za hidroizolaciju

ACO ShowerDrain C 90108806 ima integrisanu horizontalnu flanšnu namenjenu za povezivanje sa plitkom podnom hidroizolacijom.

Flanšna formira ravnu površinu oko tela kanalice preko koje se postavlja odgovarajući hidroizolacioni sistem. Time se omogućava povezivanje kanalice sa okolnom podnom površinom i smanjuje rizik od prodora vode u podnu konstrukciju.

Horizontalna flanšna doprinosi:

• povezivanju kanalice sa hidroizolacijom
• pravilnoj obradi spoja kanalice i poda
• formiranju kontinuiranog hidroizolacionog sloja
• zaštiti podne konstrukcije od vlage
• preciznom završetku podnih pločica
• ugradnji uz zid ili unutar tuš površine
• smanjenju broja kritičnih spojeva

Hidroizolaciona traka i ostali hidroizolacioni materijali nisu navedeni kao deo osnovne isporuke i obezbeđuju se posebno.

Telo od nerđajućeg čelika

Telo kanalice izrađeno je od nerđajućeg čelika. Zavarena konstrukcija smanjuje broj spojeva na telu kanala i doprinosi stabilnosti i nepropusnosti sistema.

Nerđajući čelik je prilagođen upotrebi u kupatilskim prostorima i redovnom kontaktu sa vodom.

Prednosti materijala:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• dugotrajna upotreba
• jednostavno čišćenje
• otpornost na uobičajene uslove u kupatilu
• mogućnost uklanjanja površinskih naslaga
• uklapanje sa rešetkama od nerđajućeg čelika

Telo kanalice standardno je obrađeno postupkom pikopasivizacije, koji doprinosi zaštiti površine od korozije.

Zavarena konstrukcija

Telo kanalice izrađeno je kao zavarena konstrukcija od nerđajućeg čelika. Ovakva izvedba smanjuje broj mehaničkih spojeva na samom kanalu.

Prednosti zavarene konstrukcije:

• stabilno telo kanalice
• manji broj spojeva
• smanjen rizik od curenja kroz telo kanala
• precizno formirana flanšna
• pravilno oblikovan unutrašnji pad
• dugotrajna upotreba
• jednostavnije povezivanje sa hidroizolacijom

Nepropusnost spoja sa kanalizacionom cevi i hidroizolacijom ipak mora biti proverena pre završetka radova.

Širina kanala 70 mm

Unutrašnja širina kanala iznosi 70 mm. Telo je oblikovano tako da prihvati vodu koja dolazi sa podne površine i usmeri je prema centralnom odvodu.

Širina kanala prilagođena je odgovarajućim ACO ShowerDrain C pokrivnim rešetkama.

Prilikom postavljanja pločica treba obezbediti:

• pravilan završetak pločica uz kanalicu
• ravnomerne fuge
• odgovarajući pad poda
• dovoljno prostora za postavljanje rešetke
• mogućnost vađenja rešetke radi čišćenja
• pravilno povezivanje flanšne sa hidroizolacijom
• stabilan oslonac tela kanalice

Integrisani pad kanala

Telo kanalice ima fabrički integrisani pad kojim se voda usmerava prema centralno postavljenom odvodu.

Integrisani pad doprinosi:

• efikasnijem usmeravanju vode
• smanjenom zadržavanju vode u telu kanala
• jednostavnijem čišćenju
• pravilnom odvodnjavanju prema sifonu
• smanjenju taloženja nečistoća

Integrisani pad unutar kanalice ne zamenjuje potrebu da pod tuš prostora bude izveden sa odgovarajućim padom prema linijskom odvodu.

Za pravilno funkcionisanje potrebno je:

• precizno nivelisati telo kanalice
• obezbediti pad poda prema kanalu
• pravilno povezati priključak DN50
• testirati protok pre završetka radova
• redovno čistiti unutrašnjost kanala
• koristiti rešetku odgovarajuće dimenzije

Horizontalni priključak DN50

Kanalica ima horizontalni odvodni priključak DN50, postavljen na sredini tela kanala. Priključak je namenjen za povezivanje sa standardnom kanalizacionom cevi odgovarajuće dimenzije.

Centralni položaj izliva treba uskladiti sa položajem kanalizacione instalacije pre izrade estriha.

Pre povezivanja potrebno je proveriti:

• položaj centralnog izliva
• prečnik kanalizacione cevi
• pravac povezivanja
• raspoloživu ugradnu visinu
• potreban pad odvodne cevi
• dužinu kanalizacionog priključka
• stabilnost spoja
• mogućnost provere nepropusnosti

Spoj kanalice i kanalizacione cevi treba testirati pre zatvaranja podne konstrukcije.

Demontažni sifon sa vodenim zatvaračem 50 mm

ACO ShowerDrain C telo kanalice isporučuje se sa demontažnim sifonom. Visina vodenog zatvarača iznosi 50 mm.

Vodeni zatvarač formira prepreku između kupatila i kanalizacione instalacije i sprečava prolazak neprijatnih mirisa dok se u sifonu nalazi odgovarajuća količina vode.

Demontažni sifon omogućava:

• pristup sa gornje strane
• vađenje radi čišćenja
• uklanjanje kose i nečistoća
• ispiranje sifonskog dela
• pristup odvodnoj cevi
• kontrolu protoka
• proveru vodenog zatvarača
• lakše održavanje kanalice

Sifon treba pravilno vratiti u predviđeni položaj nakon svakog čišćenja.

Slobodan pristup odvodnoj cevi

Nakon uklanjanja dekorativne rešetke i demontažnog sifona omogućen je pristup odvodnoj cevi sa gornje strane.

Ova konstrukcija olakšava:

• redovno čišćenje
• uklanjanje nakupljene kose
• ispiranje odvodnog sistema
• kontrolu prohodnosti cevi
• uklanjanje manjih prepreka
• pregled sifona
• održavanje bez demontaže podne konstrukcije

Dekorativna rešetka mora biti predviđena za vađenje kako bi pristup unutrašnjosti kanalice ostao omogućen.

Protok vode

ACO ShowerDrain C kanalica ispitana je prema standardu EN 1253.

Deklarisane vrednosti protoka su:

• Protok na ulazu u tuš: 0,4 l/s
• Protok pri montaži uz zid: do 0,6 l/s

Kapacitet odvodnjavanja treba uskladiti sa protokom ugrađenog tuš sistema.

Posebnu pažnju treba obratiti kod:

• velikih nadglavnih tuš ruža
• usponskih tuševa
• sistema sa više izlaza vode
• istovremenog korišćenja nadglavne tuš ruže i tuš ručice
• tuš sistema sa povećanim protokom

Na stvarni protok utiču:

• pravilan pad kanalizacione cevi
• dužina odvodne instalacije
• čistoća sifona
• čistoća kanala
• pravilna montaža
• izabrana pokrivna rešetka
• korišćenje mrežice za kosu
• korišćenje suvog sifonskog umetka
• stanje kanalizacione instalacije

Pokrivna rešetka nije uključena

ACO ShowerDrain C 90108806 predstavlja telo kanalice i isporučuje se bez dekorativne pokrivne rešetke.

Odgovarajuća rešetka dužine 118,5 cm bira se i kupuje posebno. U zavisnosti od raspoložive ponude, mogu se koristiti različiti dizajni rešetki namenjeni za ACO ShowerDrain C sistem.

Pre kupovine rešetke potrebno je proveriti:

• kompatibilnost sa serijom ShowerDrain C
• odgovarajuću dužinu od 118,5 cm
• širinu rešetke
• način oslanjanja
• dizajn površine
• završnu obradu
• mogućnost vađenja radi čišćenja

Rešetka druge dužine ili iz druge ACO serije ne treba da se koristi bez prethodne provere kompatibilnosti.

Nožice za nivelisanje

Telo kanalice isporučuje se sa nožicama za nivelisanje. Nožice omogućavaju stabilizaciju i podešavanje položaja kanalice tokom montaže.

Nožice služe za:

• podešavanje položaja kanalice
• precizno horizontalno nivelisanje
• usklađivanje sa završnom visinom poda
• stabilizaciju tokom povezivanja odvoda
• održavanje položaja tokom izrade estriha
• pravilno postavljanje u odnosu na pad poda

Kanalica mora biti stabilna i pravilno pričvršćena pre izrade estriha i postavljanja hidroizolacije.

Mrežica za kosu nije uključena

Mrežica za kosu nije uključena u osnovni artikal i kupuje se posebno, ukoliko postoji kompatibilna varijanta za ugrađeni ShowerDrain C sistem.

Mrežica služi za:

• zadržavanje kose
• zadržavanje krupnijih nečistoća
• smanjenje količine nečistoća u sifonu
• jednostavnije čišćenje
• smanjenje rizika od usporenog odvoda
• očuvanje protoka kanalice

Mrežicu treba redovno vaditi i čistiti, jer nakupljene nečistoće mogu smanjiti kapacitet odvodnjavanja.

EasyStop suvi sifon nije uključen

ACO EasyStop suvi sifonski umetak nije deo osnovne isporuke. Može se koristiti kao dodatna zaštita od neprijatnih mirisa kada se vodeni zatvarač isuši, pod uslovom da je potvrđena kompatibilnost sa konkretnim sifonom.

Suvi sifonski umetak može biti koristan u:

• gostinskim kupatilima
• vikendicama
• apartmanima
• sezonskim objektima
• kupatilima koja se retko koriste
• prostorima sa podnim grejanjem

Ugradnja dodatnog umetka može uticati na kapacitet protoka, zbog čega je potrebno proveriti tehničku kompatibilnost kompletnog sistema.

Montaža tela kanalice

Montažu ACO ShowerDrain C tela kanalice treba planirati pre izrade estriha, hidroizolacije i postavljanja pločica.

Položaj kanalice treba uskladiti sa:

• dimenzijama tuš prostora
• položajem kanalizacione cevi
• položajem centralnog izliva
• završnom visinom poda
• debljinom pločica
• smerom pada tuš površine
• pozicijom staklenog paravana
• načinom ugradnje uz zid ili u podnoj površini
• dimenzijom odabrane rešetke

Osnovni koraci montaže:

• proveriti dimenzije tuš prostora
• odrediti položaj kanalice
• pripremiti kanalizacionu cev DN50
• podesiti nožice za nivelisanje
• precizno nivelisati telo kanala
• povezati horizontalni odvod
• proveriti stabilnost
• testirati protok
• proveriti nepropusnost spoja
• povezati horizontalnu flanšnu sa hidroizolacijom
• izraditi estrih sa padom prema kanalici
• postaviti podne pločice
• završno obraditi spojeve
• postaviti posebno kupljenu rešetku

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Pravilno izvedena hidroizolacija ključna je za pouzdanu montažu linijske tuš kanalice. Horizontalna flanšna treba da bude potpuno povezana sa hidroizolacionim slojem poda.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• uglovima uz zidove
• prelazima između različitih materijala
• spojevima hidroizolacionih traka
• prodorima instalacija
• završetku hidroizolacije ispod pločica
• površini oko tela kanalice
• spoju podne i zidne hidroizolacije

Hidroizolaciju treba izvesti odgovarajućim sistemskim materijalima prema pravilima struke i uputstvu proizvođača.

Provera funkcije i nepropusnosti

Pre izrade završnih slojeva potrebno je proveriti funkciju i nepropusnost kompletnog odvodnog sistema.

Prilikom provere treba kontrolisati:

• spoj kanalice i kanalizacione cevi
• spoj sifona
• položaj sifonskog uloška
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• nepropusnost svih spojeva
• funkcionisanje vodenog zatvarača
• položaj centralnog odvoda
• pad poda prema kanalici

Završne radove treba nastaviti tek nakon potvrde da kanalica pravilno odvodi vodu i da nema curenja.

Čišćenje i održavanje

Telo kanalice, pokrivnu rešetku i sifon treba redovno čistiti kako bi se održao pravilan protok vode.

Preporučeni postupak:

• ukloniti dekorativnu rešetku
• ukloniti kosu i krupnije nečistoće
• izvaditi demontažni sifon
• isprati sifonski uložak
• očistiti unutrašnjost kanala
• proveriti odvodnu cev
• isprati sistem čistom vodom
• vratiti sifon u pravilan položaj
• ponovo postaviti rešetku
• proveriti protok

Za održavanje nerđajućeg čelika preporučuju se:

• meka krpa
• nežan sunđer
• čista mlaka voda
• blaga sredstva za nerđajući čelik

Ne preporučuju se:

• metalni sunđeri
• abrazivni praškovi
• agresivne kiseline
• sredstva sa visokim sadržajem hlora
• jaki rastvarači
• oštri metalni predmeti

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C telo tuš kanalice dužine 1185 mm
• integrisanu horizontalnu flanšnu
• demontažni sifon
• vodeni zatvarač visine 50 mm
• horizontalni priključak DN50
• nožice za nivelisanje
• šifru artikla 90108806

Artikal ne obuhvata:

• dekorativnu pokrivnu rešetku
• mrežicu za kosu
• EasyStop suvi sifonski umetak
• hidroizolacionu traku
• hidroizolacionu masu
• kanalizacionu cev
• zaptivni materijal
• lepak za pločice
• podne i zidne pločice
• stakleni paravan
• tuš kabinu
• tuš sistem
