Opis

Opis proizvoda

ALCA PLAST armatura za vodokotlić 1/2″ horizontalna, šifra SA08AK 1/2″, predstavlja komplet unutrašnje armature namenjen odgovarajućim keramičkim WC vodokotlićima sa bočnim dovodom vode. ITIM proizvod vodi pod nazivom „ALCA Armatura za Kotlić 1/2 H“, ali deo njegovog postojećeg opisa očigledno je pogrešno napisan kao da se proizvod koristi za sisteme grejanja. Zvanični ALCADRAIN katalog jasno potvrđuje da je SA08AK 1/2″ CHROM garnitura za punjenje i ispiranje keramičkog WC vodokotlića, pa se tehnički opis zasniva na tim podacima.

Horizontalni odnosno bočni dovod vode

Oznaka „horizontalna“ znači da ventil za punjenje ulazi kroz bočni otvor keramičkog vodokotlića. Dovodna cev ili fleksibilno crevo zato se povezuje sa strane rezervoara, za razliku od vertikalnih garnitura kod kojih ventil prolazi kroz dno vodokotlića.

Pre kupovine treba pogledati postojeći keramički rezervoar i utvrditi položaj dovoda. Ako se priključak nalazi na dnu, ova SA08AK horizontalna varijanta nije odgovarajući izbor i treba tražiti vertikalnu garnituru odgovarajuće priključne mere.

Priključak 1/2″

Ovaj komplet koristi bočni ventil za punjenje sa metalnim navojem 1/2″. Priključna mera je jedna od glavnih razlika u odnosu na SA08AK 3/8″ verziju. Iako obe garniture koriste isti osnovni princip rada i A08A odvodni ventil, njihov dovodni priključak nije isti.

Zato se pri kupovini ne treba oslanjati samo na naziv „horizontalna armatura“. Potrebno je proveriti i da postojeće crevo odnosno vodovodni priključak odgovara meri 1/2″.

Ventil za punjenje A160-1/2″

Zvanični ALCADRAIN sadržaj seta navodi bočni ventil za punjenje A160-1/2″. Njegova funkcija je automatsko punjenje keramičkog rezervoara posle svakog ciklusa ispiranja. Kada se voda ispusti, plovak otvara dovod, a zatim ga zatvara kada nivo vode dostigne podešenu visinu.

ITIM tekst u listi komponenti navodi A16-1/2″, ali zvanični aktuelni proizvođački izvor za SA08AK 1/2″ CHROM precizira A160-1/2″. Za tehnički opis prednost zato ima zvanični ALCADRAIN podatak.

Metalni navoj

Zvanični proizvođač navodi metalni navoj dužine 38 mm. Metalna priključna zona omogućava stabilno povezivanje ventila sa odgovarajućim dovodom vode.

Pri zatezanju treba koristiti umerenu silu. Prekomerno zatezanje nije potrebno za dobro zaptivanje i može nepotrebno opteretiti priključne elemente ili keramički otvor.

Odvodni ventil A08A

Druga ključna komponenta kompleta je A08A odvodni ventil. Dok A160 kontroliše punjenje rezervoara, A08A kontroliše ispuštanje vode prema WC šolji. Zajedno ova dva ventila čine funkcionalnu unutrašnju armaturu keramičkog vodokotlića.

A08A je konstruisan za dvostruko ispiranje i omogućava podešavanje prema visini odgovarajućeg rezervoara.

DUAL ispiranje 3/6 l

Zvanični ALCADRAIN podaci navode DUAL mehanizam sa osnovnom postavkom 3/6 litara. Dvostruki taster omogućava korisniku izbor manjeg ili većeg ciklusa ispiranja, što omogućava racionalnije korišćenje vode u odnosu na sistem sa samo jednom količinom.

Proizvođač istovremeno napominje da konačna količina pojedinačnog ispiranja zavisi od veličine i zapremine konkretnog rezervoara. Zato se 3/6 l posmatra kao osnovna konfiguracija mehanizma, a ne kao garancija identične količine u svakom keramičkom vodokotliću.

STOP funkcija

A08A odvodni ventil ima STOP funkciju koja omogućava dodatno upravljanje količinom ispuštene vode. Ova mogućnost doprinosi prilagođavanju rada ventila konkretnom vodokotliću i željenom načinu korišćenja.

STOP funkciju ne treba mešati sa klasičnim jednim režimom ispiranja. Ona je deo konstrukcije odvodnog ventila koji već podržava DUAL kontrolu.

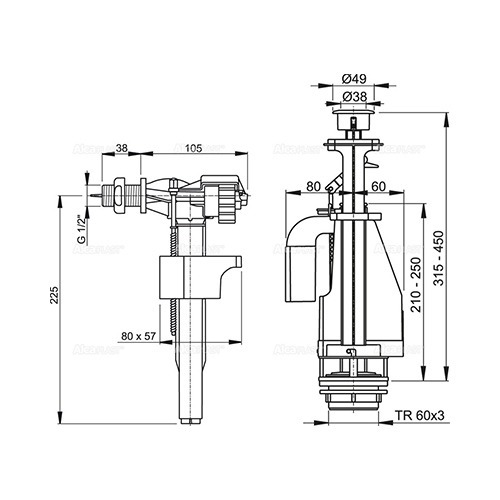

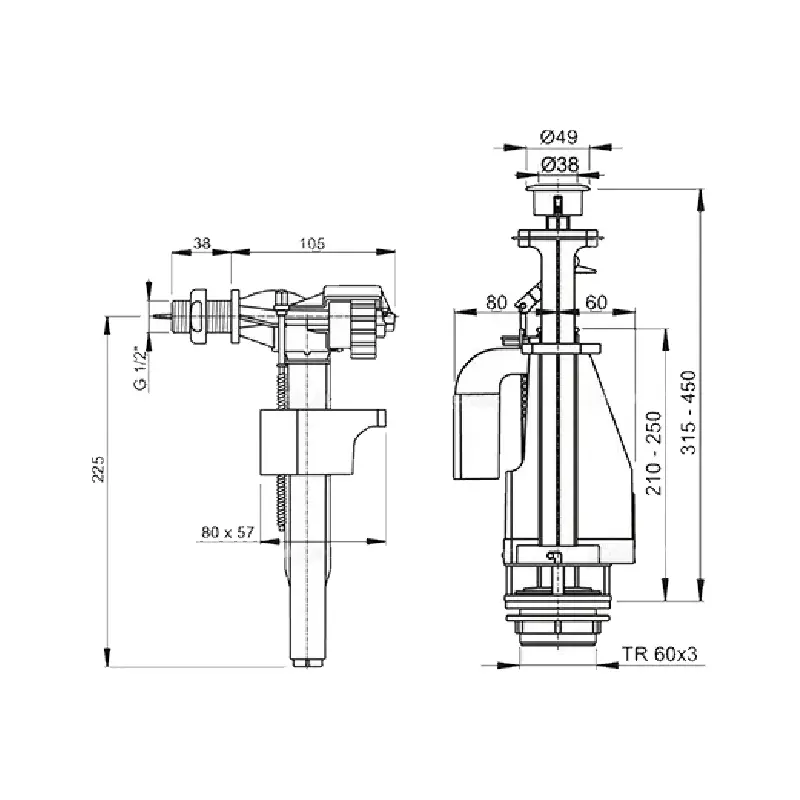

Podesiva visina 31,5–45 cm

Komplet omogućava podešavanje visine u rasponu od 315 do 450 mm, odnosno od 31,5 do 45 cm. To ga čini prilagodljivim različitim visinama keramičkih rezervoara.

Prilikom montaže visina se podešava tako da mehanizam pravilno funkcioniše ispod poklopca vodokotlića i da DUAL taster može pouzdano da aktivira odvodni ventil.

Podešavanje tastera van centralne ose

Proizvođač potvrđuje mogućnost podešavanja položaja tastera van ose odvodnog ventila. Ova karakteristika je korisna kod keramičkih vodokotlića gde otvor u poklopcu nije savršeno centriran u odnosu na sam odvodni otvor.

Time SA08AK komplet može da se prilagodi širem broju kompatibilnih rezervoara bez improvizovanja mehanizma aktiviranja.

Hromirani završni element

Puna proizvođačka oznaka sadrži „CHROM“. U sadržaju seta navodi se hromirani završni zatvarač odnosno taster. To je deo koji ostaje vizuelno dostupan na poklopcu vodokotlića, dok su ostale komponente skrivene unutar rezervoara.

Akustička grupa I

SA08AK 1/2″ CHROM pripada akustičkoj grupi I sa deklarisanom vrednošću manjom od 20 dB u standardizovanim uslovima. To se pre svega odnosi na ponašanje ventila za punjenje tokom rada.

Stvarna buka u kupatilu zavisi i od pritiska vode, konstrukcije keramike, fleksibilnog creva i drugih instalacionih elemenata.

Radni pritisak

Zvanični radni opseg iznosi 0,05–1 MPa, odnosno približno 0,5–10 bar. Preporučeni radni pritisak je 0,3–0,5 MPa, odnosno približno 3–5 bar.

Ovaj širok radni raspon omogućava primenu u standardnim kućnim instalacijama, dok preporučeni opseg obezbeđuje stabilno i predvidljivo punjenje.

Ugrađeni filter

Ventil za punjenje ima ugrađeni filter za zadržavanje nečistoća iz vodovodne instalacije. Filter štiti unutrašnji mehanizam od većih čestica koje mogu otežati zatvaranje ili smanjiti protok.

Ako se vodokotlić vremenom puni znatno sporije nego ranije, provera filtera je jedan od osnovnih servisnih postupaka.

Glatko zatvaranje

ALCADRAIN navodi glatko zatvaranje ventila bez naglih udara. To doprinosi mirnijem radu i smanjuje neželjene hidrauličke udare pri završetku ciklusa punjenja.

Podesiv nivo vode

Nivo vode u rezervoaru može se podešavati. Pravilno podešavanje treba uskladiti sa zapreminom keramičkog vodokotlića i visinom prelivne zone odvodnog ventila.

Ako je nivo previsok, voda može prelaziti u preliv. Ako je nepotrebno nizak, količina vode dostupna za ispiranje može biti manja od željene.

Sadržaj seta

Zvanični sadržaj pakovanja obuhvata ulazni ventil za punjenje A160-1/2″, odvodni ventil A08A, set zaptivki, dva M8×65 vijka za pričvršćivanje i hromirani završni zatvarač odnosno element aktiviranja.

Ovo znači da je proizvod kompletna garnitura za servis ili opremanje odgovarajućeg keramičkog vodokotlića, a ne samo pojedinačni plovak.

Zaptivke

Set uključuje odgovarajuće zaptivne elemente. Među originalnim rezervnim delovima za ovu garnituru proizvođač navodi i V0056-ND zaptivku dimenzija 115×70×15 mm, koja se koristi u odgovarajućoj zoni monoblok sistema.

Prilikom zamene stare armature poželjno je koristiti nove zaptivke iz kompleta umesto vraćanja deformisanih delova koji su dugo bili pod pritiskom.

Montaža

Pre početka rada zatvara se dovod vode i rezervoar se potpuno prazni. Stara armatura se uklanja, a otvori i naležne površine keramike čiste se od kamenca, ostataka gume i nečistoća.

A160-1/2″ postavlja se kroz bočni otvor i pričvršćuje tako da plovak ima slobodan hod. A08A se montira u centralni odvodni otvor sa pravilno postavljenim zaptivkama.

Ravnomerno pričvršćivanje

Dva M8×65 vijka koriste se za odgovarajuću montažnu konfiguraciju. Kod keramičkih vodokotlića zatezanje treba vršiti ravnomerno i postepeno. Cilj je stabilan spoj i pravilno naleganje zaptivki, a ne maksimalna sila zatezanja.

Prekomerna sila može nepotrebno opteretiti keramiku.

Provera posle montaže

Nakon otvaranja dovoda treba proveriti da li plovak pravilno puni rezervoar i zatvara vodu na podešenom nivou. Zatim se više puta testiraju mali i veliki režim ispiranja.

Istovremeno treba proveriti sve priključke, donji spoj ventila i zonu između vodokotlića i WC šolje kako bi se potvrdilo da nema curenja.

Razlika u odnosu na SA08AK 3/8″

SA08AK 1/2″ i SA08AK 3/8″ predstavljaju horizontalne garniture istog osnovnog koncepta, ali koriste različitu priključnu meru dovoda. Model iz ovog opisa koristi A160-1/2″, dok 3/8″ varijanta koristi A160-3/8″.

To je ključna razlika pri izboru. DUAL mehanizam A08A i osnovne funkcije ispiranja ostaju veoma slični.

Razlika u odnosu na vertikalnu 1/2″ garnituru

Horizontalna SA08AK 1/2″ koristi bočni A160-1/2″ ventil. Vertikalna SA08ASK 1/2″ koristi donji A18-1/2″ ventil. Zato su položaj priključka i tip plovka osnovni kriterijumi izbora između dve garniture.

Standardi

ALCADRAIN za SA08AK 1/2″ CHROM navodi EN 14124 i EN 14055. Ovi standardi odnose se na funkcionalne zahteve odgovarajućih ventila i vodokotlića i predstavljaju potvrđen tehnički podatak proizvođača.

Provera pre kupovine

Pre poručivanja treba proveriti bočni položaj dovoda vode, priključak 1/2″, unutrašnju visinu rezervoara i konstrukciju poklopca. Takođe treba proveriti da postojeći vodokotlić odgovara garnituri namenjenoj keramičkim rezervoarima.

ALCA PLAST armatura SA08AK 1/2″ predstavlja kompletno rešenje za odgovarajući keramički vodokotlić sa bočnim dovodom. Kombinuje tih A160-1/2″ plovak, A08A DUAL odvodni ventil, podešavanje visine i nivoa vode, zaptivni set i montažni pribor, čime omogućava kompletnu zamenu glavnih funkcionalnih delova unutrašnje armature.
