Opis

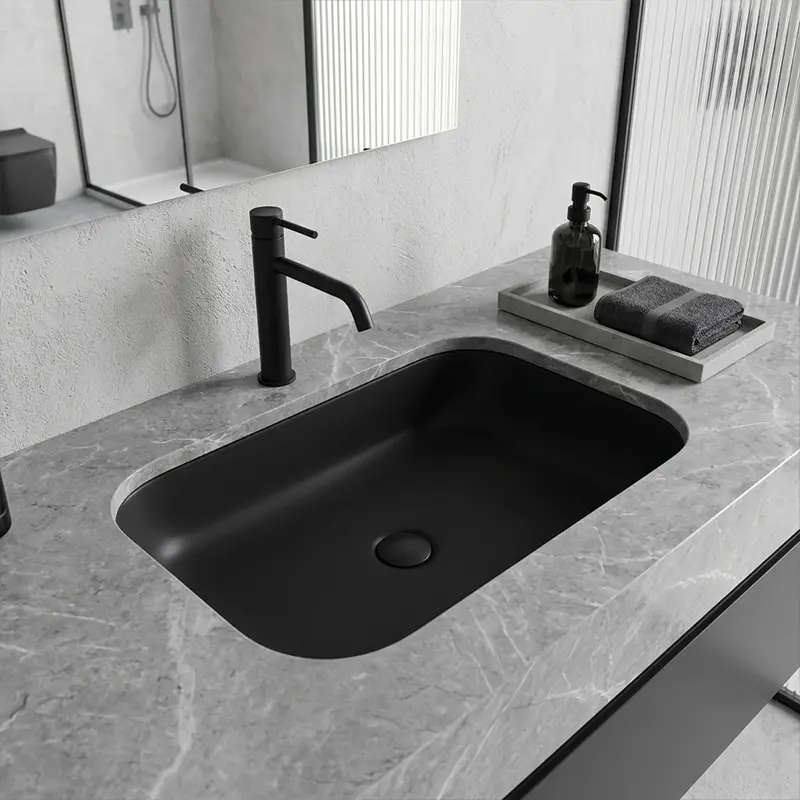

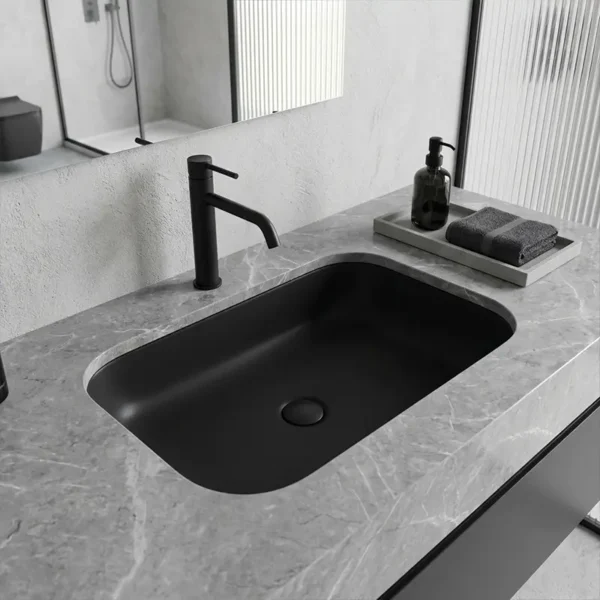

AXA Ciotola podgradni lavabo 66 × 40 cm mat crni 1509407

Podgradni lavabo iz kolekcije AXA Ciotola 44

AXA Ciotola 1509407 je keramički lavabo namenjen ugradnji ispod kupatilske radne ploče. Osnovni model nosi fabričku šifru 15094, pripada kolekciji Ciotola 44 i na zvaničnoj AXA stranici opisan je kao podgradni lavabo dimenzija 66 × 40 cm.

Kod podgradne montaže kompletna keramička posuda nalazi se ispod ploče. Sa gornje strane ostaje vidljiv precizno obrađen otvor radne površine i unutrašnjost lavaboa, dok spoljna keramička ivica nije postavljena preko ploče.

Oznaka 07 predstavlja mat crnu završnu obradu, pa se puna šifra formira na sledeći način:

15094 + 07 = 1509407

Dimenzije lavaboa

Zvanični tehnički crtež za model 15094 navodi sledeće mere:

• ukupna širina: 660 mm
• ukupna dubina: 395 mm
• ukupna visina: približno 155 mm
• unutrašnja vertikalna dubina: približno 110 mm
• nominalna dimenzija proizvoda: 66 × 40 cm.

Proizvod se u tehničkoj dokumentaciji dodatno označava kao podgradni lavabo širine približno 70 cm, dok stvarna spoljašnja širina iznosi 660 mm.

Pre izrade otvora u radnoj ploči potrebno je proveriti:

• stvarne dimenzije isporučenog lavaboa
• šablon za isecanje ploče
• širinu vidljivog unutrašnjeg otvora
• položaj odvodnog ventila
• prostor potreban za sifon
• položaj slavine na ploči ili zidu
• raspored fioka i polica
• nosivost radne površine
• debljinu ploče
• način pričvršćivanja keramike

Pravougaona posuda sa zaobljenim uglovima

Lavabo ima izduženu pravougaonu formu sa široko zaobljenim uglovima. Unutrašnja posuda prati istu geometriju, sa postepenim prelazima prema donjem delu i centralno postavljenom odvodu.

Ovakva forma omogućava:

• korišćenje većeg dela širine lavaboa
• ravnomerno oticanje vode
• jednostavan pristup unutrašnjim površinama
• uklapanje sa pravougaonim radnim pločama
• kombinovanje sa širokim kupatilskim ormarićem
• jednostavnije čišćenje uglova
• uredan spoj keramike i radne površine

Zaobljeni uglovi smanjuju broj oštrih zona u kojima se mogu zadržavati ostaci sapuna i naslage kamenca.

Podgradna montaža ispod radne ploče

Model 15094 namenjen je podgradnoj montaži, što znači da se lavabo pričvršćuje sa donje strane radne ploče. AXA ga zvanično klasifikuje kao undertop basin.

Kod ovog načina ugradnje:

• lavabo se nalazi ispod nivoa ploče
• keramička ivica nije postavljena preko radne površine
• otvor na ploči definiše vidljivu konturu posude
• voda sa ploče može se obrisati direktno prema lavabou
• slavina se postavlja na ploču ili zid
• sifon se nalazi unutar kupatilskog ormarića
• montažni elementi ostaju skriveni ispod ploče

Podgradna montaža zahteva preciznu obradu radne površine i pravilno zaptivanje spoja.

Izbor odgovarajuće radne ploče

Za podgradni lavabo treba koristiti materijal koji je stabilan, dovoljno čvrst i otporan na vlagu.

Odgovarajući materijali uključuju:

• prirodni kamen
• kvarcni kompozit
• sinterovanu keramiku
• kompaktne ploče pune strukture
• odgovarajuće kompozitne materijale
• druge vodootporne ploče namenjene podgradnoj montaži

Klasične ploče sa nezaštićenom ivericom nisu pogodne ukoliko isečena ivica može ostati izložena vodi.

Radna ploča mora biti:

• dovoljno nosiva
• ravna
• stabilna
• otporna na vlagu
• precizno obrađena
• kompatibilna sa montažnim nosačima
• dovoljno duboka za lavabo od približno 39,5 cm

Precizna izrada otvora

Otvor na radnoj ploči predstavlja vidljivu završnu konturu lavaboa, pa njegova obrada mora biti precizna.

Pre isecanja treba:

• koristiti fabrički šablon ili mere konkretnog proizvoda
• odrediti položaj lavaboa prema prednjoj ivici
• ostaviti prostor iza posude za slavinu
• proveriti položaj odvoda
• proveriti raspored sifona i fioka
• utvrditi širinu vidljive keramičke ivice
• definisati da li ploča prelazi preko keramike
• proveriti radijuse uglova
• zaštititi sve obrađene površine
• probno postaviti lavabo pre završnog lepljenja

Otvor ne treba izrađivati samo prema nominalnoj meri 66 × 40 cm.

Položaj lavaboa u odnosu na ploču

Lavabo može biti centriran na radnoj ploči ili pomeren u skladu sa rasporedom kupatilskog nameštaja.

Pri pozicioniranju treba proveriti:

• udaljenost od prednje ivice ploče
• prostor za slavinu iza lavaboa
• udaljenost od bočnih stranica ormarića
• položaj zida
• raspored ogledala
• mesto kanalizacionog odvoda
• položaj priključaka vode
• prostor za dozator sapuna
• mogućnost otvaranja fioka
• pristup sifonu radi održavanja

Širina lavaboa od 660 mm najčešće zahteva ormarić ili radnu ploču odgovarajuće veće širine.

Montaža i pričvršćivanje sa donje strane

Lavabo se pričvršćuje sa donje strane radne ploče pomoću odgovarajućih nosača, montažnih elemenata i zaptivnog materijala.

Montaža obuhvata:

• proveru ravnosti ploče
• probno pozicioniranje lavaboa
• označavanje montažnih tačaka
• nanošenje odgovarajućeg zaptivača
• postavljanje podgradnih nosača
• ravnomerno pritezanje elemenata
• proveru poravnanja otvora
• uklanjanje viška zaptivnog materijala
• vreme potrebno za očvršćavanje
• završnu proveru stabilnosti

Lavabo ne treba oslanjati samo na silikon. Potrebno je mehaničko pričvršćivanje kompatibilno sa vrstom radne ploče.

Zaptivanje spoja keramike i ploče

Spoj između gornje ivice lavaboa i donje strane radne ploče mora biti potpuno zaptiven.

Pravilno zaptivanje sprečava:

• prodor vode između ploče i keramike
• stvaranje vlažnih zona
• razvoj naslaga ispod radne površine
• pomeranje lavaboa
• oštećenje kupatilskog nameštaja
• pojavu neprijatnih mirisa
• odvajanje zaptivnog spoja

Zaptivni materijal mora biti kompatibilan sa sanitarnom keramikom i materijalom radne ploče.

Lavabo bez otvora za slavinu

Podgradni lavabo nema keramičku površinu niti fabrički otvor za slavinu. Slavina se montira nezavisno od lavaboa.

Moguće su dve osnovne varijante:

• stojeća slavina montirana na radnu ploču
• zidna slavina montirana iznad lavaboa

Položaj armature treba odrediti pre izrade radne ploče i završetka vodovodnih instalacija.

Slavina montirana na radnu ploču

Kod postavljanja slavine na radnu ploču treba obezbediti dovoljno prostora između zida i zadnje ivice otvora lavaboa.

Pre izbora slavine treba proveriti:

• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• razmak od ivice lavaboa
• prostor za komandnu ručicu
• debljinu radne ploče
• prečnik montažnog otvora
• pristup pričvrsnoj matici
• dužinu priključnih creva

Pošto je lavabo ugrađen ispod ploče, najčešće se koristi standardna ili nešto viša stojeća slavina, zavisno od debljine radne površine i udaljenosti od posude.

Kombinovanje sa zidnom slavinom

Zidna slavina omogućava da radna ploča ostane bez otvora za armaturu.

Pre izvođenja instalacija treba utvrditi:

• završnu visinu radne ploče
• dubinu unutrašnje posude
• visinu zidnog izliva
• horizontalni domet izliva
• centralnu osu lavaboa
• debljinu zidne obloge
• položaj ugradnog tela
• ugao vodenog mlaza
• pristup radi servisiranja

Izliv treba da bude usmeren prema srednjem delu posude, bez neposrednog udara u odvodni ventil.

Centralno postavljen odvod

Tehnički crtež prikazuje odvod u centralnoj zoni posude.

Centralni položaj omogućava:

• ravnomeran pad unutrašnjih površina
• simetrično oticanje vode
• jednostavno centriranje sifona
• ravnomeran prostor sa obe strane
• lakše planiranje unutrašnjosti ormarića
• centriranje slavine prema posudi

Pre izrade nameštaja treba proveriti da sifon ne dolazi u kontakt sa fiokama ili nosećim pregradama.

Integrisani preliv

Na tehničkom crtežu vidljiv je prelivni otvor na zadnjem delu unutrašnje posude. Zbog toga odvodni sistem treba uskladiti sa lavaboom koji ima preliv.

Preliv:

• obezbeđuje dodatni put za odvođenje vode
• smanjuje rizik od prepunjavanja posude
• povezuje se sa odgovarajućim odvodnim ventilom
• zahteva periodično čišćenje
• ne zamenjuje nadzor nad otvorenom slavinom

Pre kupovine ventila treba potvrditi njegovu kompatibilnost sa prelivnim kanalom lavaboa.

Izbor odvodnog ventila

Za ovaj model treba koristiti odvodni ventil namenjen lavabou sa prelivom.

Mogu se koristiti:

• klik-klak ventil sa prelivom
• standardni zatvarajući ventil
• ventil sa mat crnim poklopcem
• ventil sa keramičkim poklopcem
• hromirani ventil
• ventil usklađen sa završnom obradom slavine

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• priključak za preliv
• kompatibilnost sa sifonom
• debljinu keramičkog dela
• vrstu zaptivki
• završnu obradu poklopca
• mogućnost čišćenja

Odvodni ventil nije uključen uz lavabo.

Izbor sifona

Sifon se postavlja ispod lavaboa, unutar kupatilskog ormarića.

Mogu se koristiti:

• standardni sifon za lavabo
• kompaktni sifon
• sifon za uštedu prostora
• horizontalno pomeren sifon
• cevni sifon
• model prilagođen ormariću sa fiokama

Pre izbora treba proveriti:

• priključak odvodnog ventila
• visinu kanalizacionog odvoda
• prečnik zidne cevi
• raspoloživ prostor ispod lavaboa
• položaj fioka
• položaj ugaonih ventila
• pristup radi čišćenja
• mogućnost demontaže

Sifon nije uključen uz proizvod.

Dubina posude približno 11 cm

Tehnički crtež navodi unutrašnju vertikalnu dubinu od približno 110 mm, dok ukupna visina keramičkog tela iznosi oko 155 mm.

Dubina posude utiče na:

• količinu prostora ispod radne ploče
• položaj sifona
• raspored fioka
• visinu kanalizacionog priključka
• izbor slavine
• smanjenje prskanja
• ukupnu visinu instalacionog sklopa

Pri projektovanju ormarića treba uračunati i dodatnu visinu odvodnog ventila i sifona.

Mat crna završna obrada 07

Oznaka 07 predstavlja AXA mat crnu završnu obradu.

Puna šifra proizvoda glasi:

15094 + 07 = 1509407

Mat crni podgradni lavabo može se kombinovati sa:

• mat crnom slavinom
• hromiranom slavinom
• slavinom u brušenom inoxu
• grafitnom armaturom
• bronzanom završnom obradom
• zlatnom završnom obradom

Radna ploča može biti bela, crna, siva, kamena, mermerna, terrazzo ili u dekoru drveta.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike u mat crnoj završnoj obradi.

Keramička konstrukcija omogućava:

• stabilnu i čvrstu posudu
• pravilno oblikovanu unutrašnju površinu
• zaobljene uglove
• glatke prelaze prema odvodu
• podgradnu montažu
• redovno održavanje u kupatilskim uslovima

Keramiku treba zaštititi od:

• direktnih udara tvrdim predmetima
• prekomernog zatezanja odvodnog ventila
• nepravilno postavljenih montažnih nosača
• abrazivnih sredstava
• metalnih sunđera
• agresivnih rastvarača

Tolerancija keramičkih dimenzija

AXA navodi da dimenzije mogu odstupati približno 0,8% usled habanja kalupa i manjih promena karakteristika sirovina.

Zbog toga je pre konačnog isecanja ploče potrebno:

• izmeriti konkretan lavabo
• proveriti širinu i dubinu
• potvrditi radijuse uglova
• proveriti položaj odvoda
• proveriti položaj preliva
• koristiti odgovarajući šablon
• probno spojiti lavabo i ploču
• tek potom završiti otvor

Planiranje kupatilskog ormarića

Ormarić ispod lavaboa mora imati dovoljno prostora za keramičku posudu i odvodne elemente.

Pre izrade treba proveriti:

• širinu lavaboa od 660 mm
• dubinu lavaboa od 395 mm
• visinu keramičke posude
• položaj odvodnog ventila
• prostor za sifon
• raspored fioka
• položaj nosećih pregrada
• pristup priključcima
• nosivost gornje konstrukcije
• otpornost materijala na vlagu

Kod ormarića sa fiokama može biti potreban prostorno štedljivi sifon ili prilagođen oblik gornje fioke.

Planiranje završne visine

Kod podgradnog lavaboa završna visina korišćenja određena je visinom gornje površine radne ploče.

Treba uzeti u obzir:

• završnu kotu poda
• visinu kupatilskog ormarića
• debljinu radne ploče
• položaj odvoda
• visinu sifona
• visinu slavine
• položaj ogledala
• položaj rasvete
• pristup instalacijama

Keramička posuda nalazi se ispod ploče i ne povećava visinu njene gornje površine.

Izbor ogledala

Uz lavabo širine 66 cm mogu se koristiti:

• pravougaono ogledalo širine približno 60–70 cm
• šire ogledalo preko cele kompozicije
• okruglo ogledalo većeg prečnika
• ovalno ogledalo
• ogledalo sa mat crnim ramom
• ogledalo sa integrisanom LED rasvetom
• plitki ogledalo-ormarić

Ogledalo se najčešće centrira prema posudi ili prema kompletnom kupatilskom ormariću.

Čišćenje mat crne keramike

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• neabrazivni sunđer
• blago pH-neutralno sredstvo
• čista voda za ispiranje
• meka suva krpa

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• abrazivno poliranje mat površine

Mat crnu keramiku treba nakon čišćenja isprati i obrisati suvom krpom kako bi se smanjila vidljivost tragova vode i kamenca.

Sadržaj isporuke

Isporuka obuhvata:

• AXA Ciotola mat crni podgradni lavabo 1509407

U osnovnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• radna ploča
• kupatilski ormarić
• montažni nosači, osim ukoliko su posebno navedeni u konkretnoj isporuci
• ugaoni ventili
• priključna creva
• zaptivni materijal
• ogledalo
• rasveta
