Opis

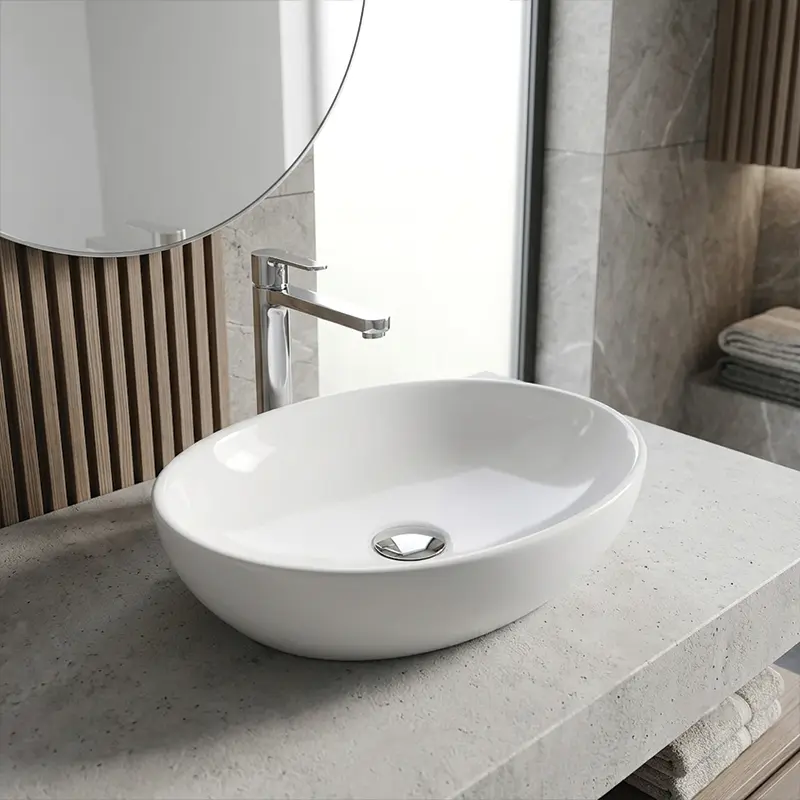

AXA H10 nadgradni i podgradni lavabo 40 × 32 cm beli sjaj 8208001

Kompaktni ovalni lavabo iz kolekcije AXA H10

AXA H10 8208001 je ovalni keramički lavabo namenjen postavljanju na kupatilsku radnu ploču ili ugradnji ispod nje. Zvanična AXA stranica navodi osnovnu šifru 82080, nominalne dimenzije 40 × 32 cm i pripadnost grupi kolekcija Axa cinque, Prime, H10 i Ciotola. Tehnička dokumentacija model definiše kao lavabo za nadgradnu i podgradnu montažu bez otvora za slavinu.

Kompaktna širina omogućava korišćenje u manjim kupatilima, gostinskim toaletima i sanitarnim prostorijama sa ograničenom širinom radne ploče.

Model se može koristiti:

• kao nadgradni lavabo sa vidljivom spoljašnjom keramikom
• kao podgradni lavabo ispod radne ploče
• na kupatilskom ormariću izrađenom po meri
• na kamenoj ili kompozitnoj ploči
• sa stojećom slavinom postavljenom na ploču
• sa zidnom slavinom
• u stambenim i poslovnim sanitarnim prostorijama

Dimenzije 40 × 32 cm

Ukupne dimenzije lavaboa iznose:

• širina: 400 mm
• dubina: 320 mm
• ukupna visina: približno 100 mm
• visina prednjeg centralnog dela: približno 70 mm
• širina donjeg dela: približno 340 mm
• dubina donjeg dela: približno 260 mm

Zvanični tehnički crtež prikazuje ovalnu osnovu 400 × 320 mm, ukupnu visinu od približno 100 mm i niži centralni profil od oko 70 mm. Proizvođač navodi moguće odstupanje mera od približno 0,8% usled karakteristika sirovine i proizvodnog procesa.

Pre obrade radne ploče treba proveriti:

• stvarne mere isporučenog lavaboa
• širinu i dubinu ploče
• izabrani način montaže
• položaj centralnog odvoda
• udaljenost od zida
• udaljenost od prednje ivice
• prostor za postavljanje slavine
• raspored fioka ili polica
• nosivost kupatilskog ormarića
• pristup sifonu i priključcima

Ovalna forma

Lavabo ima ovalnu spoljašnju formu sa simetrično zaobljenom prednjom i zadnjom stranom. Bočne ivice su uže i prelaze u kontinuiranu keramičku liniju.

Ovalni oblik omogućava:

• postavljanje na pravougaonu radnu ploču
• ostavljanje slobodne površine u uglovima ploče
• uklapanje sa zaobljenim i ravnim nameštajem
• kombinovanje sa okruglim ili ovalnim ogledalom
• centralno pozicioniranje odvoda
• simetričan raspored lavaboa na ormariću

Dubina od 32 cm smanjuje zauzeće prostora od zida prema korisniku i omogućava postavljanje na pliće kupatilske elemente.

Centralno postavljena unutrašnja posuda

Unutrašnja posuda prati ovalnu spoljašnju formu i postepeno se spušta prema centralnom odvodu.

Centralni raspored omogućava:

• ravnomerno oticanje vode
• simetričan izgled posude
• centralno povezivanje sa sifonom
• postavljanje slavine iza sredine lavaboa
• bočno postavljanje armature
• jednostavno centriranje ogledala

Relativno nizak profil zahteva pravilno usklađivanje dometa i ugla izliva kako bi se smanjilo prskanje vode.

Nadgradna montaža na radnu ploču

Kod nadgradne montaže lavabo se postavlja na gornju površinu radne ploče, tako da njegova spoljašnja keramička forma ostaje vidljiva.

Ovakav način montaže omogućava:

• naglašavanje ovalnog oblika keramike
• kombinovanje sa nameštajem izrađenim po meri
• postavljanje na radne ploče različitih širina
• slobodan izbor položaja slavine
• ostavljanje bočne površine za galanteriju
• jednostavno prilagođavanje rasporedu kupatila

Kroz radnu ploču izrađuje se otvor za odvodni ventil i sifonski priključak. Spoj između keramike i ploče treba pravilno zaptiti sanitarnim silikonom.

Podgradna montaža

Tehnička dokumentacija model 82080 izričito označava kao lavabo za nadgradnu i podgradnu montažu. Kod podgradne izvedbe keramička posuda postavlja se ispod radne ploče, dok ploča formira vidljivu ivicu otvora.

Podgradna montaža omogućava:

• ravnu površinu radne ploče
• jednostavno brisanje vode prema posudi
• skrivanje spoljašnjeg dela keramike
• postavljanje stojeće slavine direktno na ploču
• čist prelaz između ploče i unutrašnje posude
• kombinovanje sa kamenim i kompozitnim materijalima

Otvor mora biti precizno izrađen, a radna ploča dovoljno čvrsta i otporna na vlagu.

Lavabo bez otvora za slavinu

Model nema fabrički otvor ni keramičku površinu namenjenu montaži slavine. Tehnički list ga opisuje kao lavabo bez otvora za armaturu.

Slavina se može postaviti:

• na radnu ploču iza lavaboa
• na ploču sa leve strane
• na ploču sa desne strane
• na zid iznad centralnog dela posude

Položaj slavine treba definisati pre bušenja ploče ili završetka instalacija u zidu.

Izbor slavine za nadgradnu montažu

Kod nadgradne montaže najčešće se koristi viša stojeća slavina postavljena na radnu ploču ili zidna slavina.

Pre izbora stojeće slavine treba proveriti:

• ukupnu visinu armature
• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• rastojanje slavine od keramičke ivice
• prostor za komandnu ručicu
• prečnik otvora u ploči
• debljinu radne ploče
• dužinu priključnih creva
• pristup pričvrsnom elementu

Izliv treba da usmerava vodu prema centralnoj zoni posude.

Izbor slavine za podgradnu montažu

Kod podgradne montaže gornja keramička ivica nalazi se ispod radne ploče, pa se na ploču može montirati standardna stojeća slavina odgovarajuće visine.

Potrebno je proveriti:

• udaljenost otvora slavine od ivice posude
• horizontalni domet izliva
• debljinu radne ploče
• položaj komandne ručice
• prostor ispod ploče
• pristup pričvrsnoj matici
• dužinu priključnih creva
• smer mlaza prema sredini posude

Kombinovanje sa zidnom slavinom

Lavabo se kod oba načina montaže može kombinovati sa zidnom slavinom.

Pre izvođenja instalacija treba odrediti:

• završnu visinu radne ploče
• način montaže lavaboa
• visinu zidnog izliva
• horizontalnu dužinu izliva
• centralnu osu posude
• udaljenost lavaboa od zida
• debljinu zidne obloge
• položaj ugradnog tela armature

Prekratak izliv može usmeravati vodu uz zadnju stranu posude, dok predugačak može povećati prskanje prema korisniku.

Lavabo bez preliva

Na zvaničnom tehničkom crtežu nije prikazan otvor za preliv, pa se model koristi kao lavabo bez prelivnog kanala.

Kod lavaboa bez preliva potrebno je:

• koristiti odgovarajući odvodni ventil
• ne ostavljati otvorenu slavinu bez nadzora
• redovno održavati glavni odvod
• povremeno čistiti sifon
• proveravati brzinu oticanja vode
• izbegavati trajno zatvaranje odvoda

Sva voda odvodi se isključivo kroz centralni odvodni otvor.

Centralno postavljen odvod

Odvod se nalazi u centralnoj osi posude. Simetričan položaj omogućava jednostavnije povezivanje sa sifonom i centriranje instalacija unutar kupatilskog ormarića.

Centralni položaj doprinosi:

• ravnomernom oticanju vode
• simetričnom izgledu
• jednostavnijem postavljanju sifona
• centralnom pozicioniranju lavaboa
• ravnomernom prostoru sa obe bočne strane

Izbor odvodnog ventila

Pošto lavabo nema preliv, treba koristiti odvodni ventil namenjen lavaboima bez prelivnog kanala.

Odgovarajuće izvedbe uključuju:

• nezatvarajući odvodni ventil
• slobodnoprotočni ventil
• ventil sa stalno otvorenim poklopcem
• dekorativni ventil za lavabo bez preliva

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• namenu za lavabo bez preliva
• kompatibilnost sa sifonom
• završnu obradu vidljivog dela
• način zaptivanja
• mogućnost čišćenja

Odvodni ventil nije uključen uz lavabo.

Izbor sifona

Sifon se bira prema položaju kanalizacionog odvoda, načinu montaže i konstrukciji kupatilskog nameštaja.

Mogu se koristiti:

• standardni sifon za lavabo
• sifon za uštedu prostora
• horizontalni sifon
• cevni sifon
• kompaktni plastični sifon

Kod ormarića sa fiokama praktičan je sifon za uštedu prostora kako instalacije ne bi ometale njihovo otvaranje.

Pre izbora treba proveriti:

• priključak odvodnog ventila
• visinu kanalizacionog odvoda
• prečnik zidnog priključka
• dubinu ormarića
• raspored fioka
• prostor ispod posude
• pristup radi održavanja

Sifon nije uključen uz lavabo.

Izbor radne ploče

Lavabo se može kombinovati sa radnim pločama od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• vodootpornog kompozita
• homogenog čvrstog površinskog materijala

Kod podgradne montaže preporučuju se vodootporni materijali čije se vidljive isečene ivice mogu kvalitetno obraditi.

Sve otvorene ivice materijala osetljivih na vlagu moraju biti potpuno zaštićene.

Izrada otvora u radnoj ploči

Oblik i dimenzije otvora zavise od načina montaže.

Kod nadgradne montaže izrađuje se otvor za:

• odvodni ventil
• priključak sifona
• eventualne pričvrsne elemente

Kod podgradne montaže otvor prati unutrašnju konturu posude i mora biti precizno centriran.

Pre sečenja treba proveriti:

• stvarne dimenzije lavaboa
• oblik donjeg dela keramike
• širinu oslanjajuće ivice
• položaj odvoda
• debljinu ploče
• prostor za pričvrsne elemente
• udaljenost od prednje ivice
• položaj slavine

Konačne mere ne treba određivati samo prema nominalnoj dimenziji 40 × 32 cm, jer proizvođač navodi moguća odstupanja od približno 0,8%.

Planiranje kupatilskog ormarića

Ormarić mora imati dovoljno prostora za:

• keramičku posudu
• odvodni ventil
• sifon
• priključna creva
• ugaone ventile
• pričvrsne elemente
• pristup radi servisiranja

Pre izrade nameštaja treba proveriti:

• širinu i dubinu radne ploče
• unutrašnju širinu ormarića
• raspored fioka
• položaj odvoda
• prostor za sifon
• nosivost konstrukcije
• završnu visinu kompozicije

Kod nameštaja po meri treba koristiti stvarne mere konkretnog lavaboa.

Zaptivanje spoja sa pločom

Kod nadgradne montaže spoj između keramike i gornje strane radne ploče treba zaptiti sanitarnim silikonom.

Kod podgradne montaže zaptiva se kontakt između gornje keramičke ivice i donje strane ploče.

Pravilno zaptivanje sprečava:

• prodor vode ispod keramike
• oštećenje kupatilskog nameštaja
• bubrenje materijala osetljivih na vlagu
• zadržavanje nečistoća
• odvajanje lavaboa od ploče
• stvaranje vlažnih zona oko otvora

Bela sjajna završna obrada 01

Osnovna fabrička šifra ovog modela je 82080, dok dodatak 01 označava belu sjajnu završnu obradu. Puna šifra proizvoda glasi 8208001. AXA u svojim kolekcijama koristi oznaku 01 za belu sjajnu keramiku.

Bela keramika može se kombinovati sa slavinama u:

• hromiranoj završnoj obradi
• mat crnoj boji
• brušenom inoxu
• grafitnoj završnoj obradi
• zlatnoj završnoj obradi
• bronzanoj završnoj obradi

Radna ploča može biti bela, siva, crna, drvena, kamena ili u mermernom dekoru.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike namenjene svakodnevnom korišćenju u kupatilskim prostorima.

Keramička konstrukcija omogućava:

• stabilnu i čvrstu posudu
• glatku sjajnu površinu
• jednostavno redovno čišćenje
• otpornost na uobičajenu vlagu
• dugotrajno zadržavanje bele boje
• kombinovanje sa različitim materijalima ploče

Keramiku treba zaštititi od direktnih udara, velikih lokalnih opterećenja i prekomernog zatezanja odvodnog ventila.

Planiranje završne visine

Kod nadgradne montaže završna visina gornje ivice predstavlja zbir:

• visine kupatilskog ormarića
• debljine radne ploče
• visine lavaboa od približno 100 mm

Kod podgradne montaže završnu visinu određuje prvenstveno gornja površina radne ploče, jer se keramika nalazi ispod nje.

Pri planiranju treba uzeti u obzir:

• visinu korisnika
• završnu kotu poda
• način montaže
• visinu radne ploče
• položaj slavine
• visinu ogledala
• položaj rasvete
• visinu kanalizacionog odvoda
• prostor potreban za sifon

Kompaktna širina od 40 cm

Širina od 40 cm omogućava postavljanje na uže kupatilske ormariće i ploče.

Model se može koristiti u:

• gostinskim toaletima
• manjim porodičnim kupatilima
• apartmanima
• hotelskim kupatilima
• poslovnim sanitarnim prostorijama
• ordinacijama
• salonima
• ugostiteljskim objektima

Dubina od 32 cm

Dubina od 32 cm smanjuje zauzeće prostora prema sredini kupatila i omogućava ugradnju na pliće radne ploče.

Ova karakteristika je značajna kada se lavabo nalazi:

• na plićem ormariću
• naspram WC šolje
• uz ulazna vrata
• u uskom kupatilu
• pored tuš kabine
• u manjem gostinskom toaletu

Kod nadgradne montaže treba ostaviti dovoljno mesta iza ili pored lavaboa za stojeću slavinu ili koristiti zidnu armaturu.

Izbor ogledala

Ovalni lavabo širine 40 cm može se kombinovati sa:

• manjim ovalnim ogledalom
• okruglim ogledalom
• uskim pravougaonim ogledalom
• ogledalom sa tankim metalnim ramom
• ogledalom sa integrisanom LED rasvetom
• kompaktnim ormarićem sa ogledalom

Ogledalo se najčešće centrira prema osi posude i odvoda.

Planiranje rasvete

Rasveta treba ravnomerno da osvetli ogledalo, slavinu i unutrašnju posudu.

Mogu se koristiti:

• ogledalo sa integrisanom LED rasvetom
• kompaktna linearna svetiljka
• dve manje bočne svetiljke
• plafonska rasveta uz rasvetu ogledala
• indirektna rasveta iza ogledala

Električne instalacije treba planirati pre završnog oblaganja zida.

Čišćenje i održavanje

Za redovno čišćenje preporučuju se:

• meka mikrofiber krpa
• neabrazivni sunđer
• mlaka voda
• blago sredstvo za sanitarnu keramiku
• suva krpa za završno brisanje

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• udarce tvrdim predmetima

Spoj između lavaboa i radne ploče treba redovno pregledati, posebno kod podgradne montaže.

Sadržaj isporuke

Isporuka obuhvata:

• AXA H10 beli sjajni nadgradni i podgradni lavabo 8208001

U standardnu isporuku nisu uključeni:

• • slavina
  • odvodni ventil
  • sifon
  • montažni elementi
  • radna ploča
  • kupatilski ormarić
  • ugaoni ventili
  • priključna creva
  • sanitarni silikon
  • ogledalo
  • rasveta
