Opis

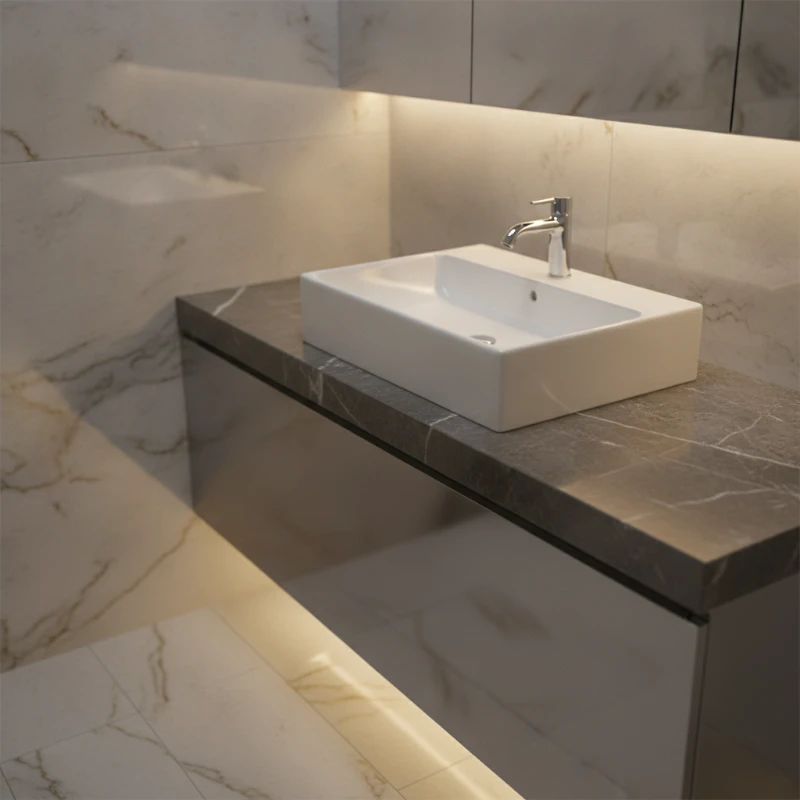

AXA Normal zidni, nadgradni i ugradni lavabo 60 × 45 cm beli sjaj WS11101F

Lavabo iz kolekcije AXA Normal

AXA Normal WS11101F je keramički lavabo širine 60 cm, projektovan za fleksibilno postavljanje u različitim kupatilskim kompozicijama. Može se pričvrstiti direktno na zid, postaviti na kupatilsku radnu ploču ili delimično ugraditi u odgovarajući otvor na ploči ili nameštaju.

Zvanična AXA stranica model definiše kao counter-top, wall-hung and inset basin 60 × 45 cm, odnosno kao nadgradni, zidni i ugradni lavabo. Osnovna šifra proizvoda je WS111, a pripada kolekciji Normal.

Više mogućnosti montaže omogućava da se isti model koristi:

• kao samostalni zidni lavabo
• na visećem kupatilskom ormariću
• na radnoj ploči izrađenoj po meri
• kao delimično ugradni lavabo
• na otvorenoj metalnoj konstrukciji
• u porodičnim i poslovnim kupatilima

Dimenzije 60 × 45 cm

Zvanični tehnički crtež prikazuje sledeće mere:

• širina: 600 mm
• dubina: 450 mm
• ukupna visina: približno 135 mm
• dubina unutrašnje posude: približno 100 mm
• dubina donjeg dela keramike: približno 410 mm
• visina zadnje ivice: približno 55 mm

Tehnički crtež takođe prikazuje preporučenu visinu gornje ivice lavaboa od oko 850 mm pri zidnoj montaži. AXA navodi mogućnost odstupanja dimenzija keramičkog proizvoda od približno 0,8%, zbog osobina sirovine i proizvodnog procesa.

Pre montaže treba proveriti:

• raspoloživu širinu zida
• dubinu kupatilskog ormarića
• prostor ispred lavaboa
• položaj kanalizacionog odvoda
• položaj dovoda vode
• visinu gornje ivice
• prostor potreban za sifon
• raspored fioka ili polica
• način montaže
• položaj ogledala i rasvete
• stvarne mere isporučene keramike

Pravougaona forma sa zaobljenim uglovima

Lavabo ima pravougaonu spoljašnju formu širine 60 cm i dubine 45 cm. Unutrašnja posuda prati geometriju proizvoda, ali su njeni uglovi i prelazi široko zaobljeni.

Ovakav oblik omogućava:

• uklapanje sa kupatilskim nameštajem ravnih linija
• kombinovanje sa pravougaonim ogledalom
• simetrično postavljanje na ormarić
• jednostavno centriranje na zid
• funkcionalnu unutrašnju širinu
• lakši pristup površinama prilikom čišćenja

Ravna zadnja ivica omogućava postavljanje uz zid, dok prednja i bočne strane formiraju jasno definisanu pravougaonu konturu.

Prostrana unutrašnja posuda

Unutrašnja posuda zauzima najveći deo širine lavaboa i postavljena je centralno. Dno ima pad prema centralnom odvodnom otvoru, dok zaobljeni unutrašnji uglovi povezuju bočne površine sa dnom.

Prema tehničkom preseku, dubina posude od gornje ivice do donje unutrašnje tačke iznosi približno 100 mm.

Centralna posuda omogućava:

• simetrično korišćenje
• ravnomerno usmeravanje vode
• centriranje slavine i ogledala
• jednostavno povezivanje sa sifonom
• dovoljno prostora za svakodnevno pranje
• ravnomeran raspored sa leve i desne strane

Zadnja keramička površina

Iza unutrašnje posude nalazi se ravna keramička površina sa jednim centralnim otvorom za slavinu.

Ova površina odvaja slavinu od unutrašnje posude i može prihvatiti manju kupatilsku galanteriju, kao što su:

• dozator za tečni sapun
• manja posuda za sapun
• čaša za četkice
• manji kozmetički proizvod

Predmete treba rasporediti tako da ne ometaju komandnu ručicu slavine i redovno čišćenje prostora oko njenog postolja.

Centralni otvor za slavinu

Tehnički crtež prikazuje jedan fabrički otvor za slavinu, postavljen na sredini zadnje keramičke površine. Otvor je namenjen montaži stojeće slavine direktno na lavabo.

Mogu se koristiti:

• jednoručna slavina za lavabo
• kompaktna dvoručna slavina sa jednim otvorom
• senzorska slavina
• slavina sa gornjom ručicom
• slavina sa bočnom ručicom

Pre izbora slavine treba proveriti:

• prečnik montažnog otvora
• širinu postolja armature
• visinu izliva
• horizontalni domet izliva
• položaj aeratora
• smer vodenog mlaza
• prostor za komandnu ručicu
• pristup pričvrsnoj matici
• dužinu priključnih creva

Izliv treba da usmerava vodu prema sredini posude, a ne neposredno uz zadnju ili prednju keramičku ivicu.

Lavabo bez preliva

Na zvaničnom tehničkom crtežu nije prikazan otvor za preliv. Model se zato koristi kao lavabo bez prelivnog kanala.

Kod lavaboa bez preliva potrebno je:

• koristiti odgovarajući odvodni ventil
• ne ostavljati otvorenu slavinu bez nadzora
• održavati glavni odvod prohodnim
• redovno čistiti sifon
• proveravati brzinu oticanja vode
• izbegavati trajno zatvaranje odvoda

Pošto nema pomoćnog prelivnog kanala, sva voda odvodi se isključivo kroz centralni odvod.

Centralno postavljen odvod

Odvodni otvor nalazi se u centralnoj osi unutrašnje posude.

Tehnička dokumentacija prikazuje:

• prečnik odvodnog otvora: približno 45 mm
• prečnik vidljive zone ventila: približno 75 mm

Centralni položaj omogućava simetrično povezivanje sa sifonom i jednostavnije planiranje instalacija u sredini kupatilskog ormarića.

Izbor odvodnog ventila

Za ovaj lavabo treba koristiti odvodni ventil namenjen modelima bez preliva.

Odgovarajuće izvedbe su:

• nezatvarajući odvodni ventil
• slobodnoprotočni ventil
• ventil sa stalno otvorenim poklopcem
• dekorativni ventil za lavabo bez preliva

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• namenu za lavabo bez preliva
• kompatibilnost sa sifonom
• završnu obradu vidljivog dela
• način zaptivanja
• mogućnost čišćenja

Odvodni ventil nije uključen uz lavabo.

Izbor sifona

Sifon se bira prema načinu postavljanja lavaboa i konstrukciji prostora ispod njega.

Kod zidne montaže mogu se koristiti:

• dekorativni metalni sifon
• cevni sifon
• standardni plastični sifon
• horizontalni sifon
• kompaktni sifon

Kod montaže sa ormarićem može biti potreban sifon za uštedu prostora kako odvodne cevi ne bi ometale fioke ili police.

Pre izbora treba proveriti:

• priključak odvodnog ventila
• prečnik kanalizacionog odvoda
• visinu zidnog priključka
• horizontalno rastojanje do zida
• položaj fioka
• dubinu ormarića
• pristup radi održavanja

Sifon nije uključen uz proizvod.

Direktna zidna montaža

AXA Normal WS11101F može se direktno pričvrstiti na noseći zid. Zvanični tehnički crtež prikazuje zadnje montažne tačke i orijentacione mere za instalaciju.

Prikazane mere uključuju:

• ukupni raspon zadnje montažne zone: približno 510 mm
• razmak centralnih montažnih tačaka: približno 280 mm
• preporučena visina gornje ivice: približno 850 mm

Pre zidne montaže treba proveriti:

• vrstu zida
• nosivost konstrukcije
• položaj instalacionih cevi
• razmak pričvrsnih mesta
• završnu visinu keramike
• horizontalno nivelisanje
• položaj odvoda
• prostor za sifon
• debljinu zidne obloge

Kod zida od gipsanih ploča potrebno je predvideti odgovarajuće unutrašnje ojačanje ili instalacioni element za lavabo.

Nadgradna montaža na radnu ploču

Model se može postaviti na gornju površinu kupatilske radne ploče. U tom slučaju keramika se oslanja na ploču, dok odvod, priključci slavine i sifon prolaze kroz odgovarajuće pripremljene otvore.

Nadgradna montaža omogućava:

• postavljanje na kupatilski ormarić
• kombinovanje sa pločom izrađenom po meri
• ostavljanje bočne površine za odlaganje
• skrivanje sifona u nameštaju
• centralno ili bočno pozicioniranje lavaboa
• izbor različitih materijala radne ploče

Radna ploča mora biti ravna, stabilna, nosiva i otporna na vlagu.

Ugradna montaža

AXA model WS111 zvanično navodi i kao ugradni lavabo. Deo keramike može se postaviti u odgovarajuće izrađen otvor na radnoj ploči, u zavisnosti od konstrukcije nameštaja i predviđenog načina oslanjanja.

Ugradna montaža omogućava:

• smanjivanje dela keramike vidljivog iznad ploče
• povezivanje lavaboa sa nameštajem po meri
• stabilno oslanjanje na radnu površinu
• zaklanjanje donjeg dela keramike
• skrivanje sifona i instalacija
• formiranje kompaktne kupatilske kompozicije

Otvor ne treba izrađivati samo prema nominalnoj meri 60 × 45 cm. Konačnu obradu ploče treba uskladiti sa konkretnim isporučenim lavaboom i tehničkim presekom.

Izbor radne ploče

Lavabo se može kombinovati sa pločama od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• vodootpornog kompozita
• pravilno zaštićenog MDF-a

Pre izrade treba proveriti:

• ukupnu širinu i dubinu ploče
• način oslanjanja lavaboa
• položaj odvodnog otvora
• položaj slavine
• prostor za pričvrsne elemente
• udaljenost od prednje ivice
• raspored fioka
• nosivost ormarića
• pristup sifonu

Sve isečene ivice ploče osetljive na vlagu moraju biti potpuno zaštićene.

Pozicioniranje na kupatilskom ormariću

Lavabo širine 60 cm može se postaviti:

• centralno na ormarić
• na ploču približno iste širine
• na širu ploču sa bočnim prostorom
• pomeren ulevo
• pomeren udesno
• u kombinaciji sa policom ili otvorenim ramom

Pre konačnog pozicioniranja treba proveriti:

• unutrašnju širinu ormarića
• dubinu radne ploče
• položaj sifona
• raspored fioka
• položaj ugaonih ventila
• pristup priključcima
• nosivost konstrukcije
• završnu visinu gornje ivice

Kod nameštaja izrađenog po meri treba koristiti stvarne mere isporučenog lavaboa zbog dozvoljenog proizvodnog odstupanja od približno 0,8%.

Zaptivanje spoja

Kod nadgradne ili ugradne montaže spoj između keramike i ploče treba zaptiti sanitarnim silikonom ili odgovarajućim zaptivnim materijalom.

Kod zidne montaže treba zaptiti kontakt između zadnje ivice lavaboa i zidne obloge.

Pravilno zaptivanje sprečava:

• prodiranje vode ispod keramike
• oštećenje kupatilskog nameštaja
• prodor vlage iza lavaboa
• zadržavanje nečistoća
• pomeranje proizvoda
• bubrenje materijala osetljivih na vlagu

Višak silikona treba ukloniti pre očvršćavanja i oblikovati gladak spoj pogodan za održavanje.

Bela sjajna završna obrada 01F

Tražena puna šifra proizvoda glasi WS11101F. Osnovna šifra modela je WS111, dok je 01 AXA oznaka za belu sjajnu keramičku završnu obradu. Sufiks F ostaje deo pune oznake varijante prema zadatoj šifri. Kolekcija Normal dostupna je u beloj sjajnoj i više dodatnih sjajnih i mat završnih obrada.

Bela sjajna keramika može se kombinovati sa slavinama u:

• hromiranoj završnoj obradi
• mat crnoj boji
• brušenom inoxu
• grafitnoj završnoj obradi
• zlatnoj završnoj obradi
• bronzanoj završnoj obradi

Kupatilski ormarić ili ploča mogu biti beli, sivi, crni, drveni, kameni ili u mermernom dekoru.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike namenjene svakodnevnoj upotrebi u kupatilskim i sanitarnim prostorima.

Keramička konstrukcija omogućava:

• stabilnu i čvrstu posudu
• glatku sjajnu površinu
• jednostavno redovno čišćenje
• otpornost na uobičajenu vlagu
• dugotrajno zadržavanje boje
• kombinovanje sa različitim vrstama nameštaja

Keramiku treba zaštititi od direktnih udara tvrdim predmetima, velikih lokalnih opterećenja i prekomernog zatezanja odvodnog ventila.

Planiranje završne visine

Tehnički crtež kao orijentacionu meru za zidnu montažu prikazuje gornju ivicu na približno 850 mm od završnog poda.

Prikazane su i približne pozicije instalacija:

• visina kanalizacionog odvoda: 540 mm
• visina dovoda vode: 640 mm
• međusobni razmak dovoda: približno 100 mm

Ove mere treba prilagoditi:

• visini korisnika
• izabranom sifonu
• konstrukciji ormarića
• načinu ugradnje
• izabranoj slavini
• završnoj koti poda
• rasporedu fioka
• stvarnim uslovima na objektu

Položaj dovoda vode i odvoda

Kod direktne zidne montaže priključci mogu ostati vidljivi, pa ih treba postaviti simetrično u odnosu na osu lavaboa.

Kod montaže sa ormarićem treba proveriti:

• položaj dovoda hladne vode
• položaj dovoda tople vode
• razmak ugaonih ventila
• visinu kanalizacionog odvoda
• prostor za sifon
• dužinu priključnih creva
• pristup servisnim elementima
• raspored fioka i polica

Instalacije ne treba postaviti tako da ometaju donji deo keramike ili noseće delove kupatilskog nameštaja.

Izbor ogledala

Lavabo širine 60 cm može se kombinovati sa:

• pravougaonim ogledalom širine 55–60 cm
• ogledalom preko cele širine ormarića
• okruglim ogledalom većeg prečnika
• ovalnim ogledalom
• ogledalom sa integrisanom LED rasvetom
• ormarićem sa ogledalom

Pravougaono ogledalo prati geometriju lavaboa, dok okrugli ili ovalni model ublažava ravne linije keramike i nameštaja.

Planiranje rasvete

Rasveta treba ravnomerno da osvetli ogledalo, slavinu i unutrašnju posudu.

Mogu se koristiti:

• ogledalo sa integrisanom LED rasvetom
• linearna svetiljka iznad ogledala
• dve bočne zidne svetiljke
• plafonska rasveta uz rasvetu ogledala
• indirektna rasveta iza ogledala

Električne instalacije treba planirati pre završnog oblaganja zida i izvesti prema pravilima za kupatilske zone.

Čišćenje i održavanje

Za redovno čišćenje preporučuju se:

• meka mikrofiber krpa
• neabrazivni sunđer
• mlaka voda
• blago sredstvo za sanitarnu keramiku
• suva krpa za završno brisanje

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• udarce tvrdim predmetima

Površinu oko slavine i spoj sa zidom ili radnom pločom treba redovno brisati. Odvodni ventil i sifon treba periodično čistiti radi održavanja nesmetanog protoka vode.

Sadržaj isporuke

Isporuka obuhvata:

• AXA Normal beli sjajni zidni, nadgradni i ugradni lavabo WS11101F

U standardnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• montažni elementi
• radna ploča
• kupatilski ormarić
• ugaoni ventili
• priključna creva
• sanitarni silikon
• ogledalo
• rasveta
• ostali instalacioni elementi
