Opis

Opis proizvoda

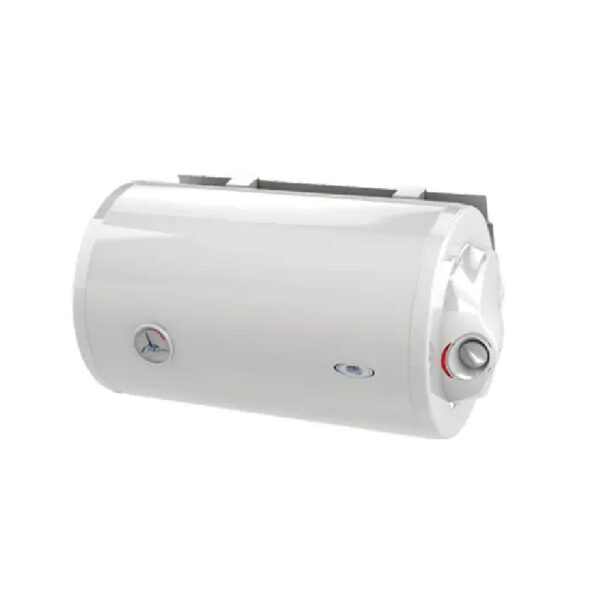

ELIT XX Talas horizontalni bojler 100 l je električni akumulacioni bojler sa INOX kazanom, projektovan za horizontalnu ugradnju. Model XX100H pripada TALAS H programu i omogućava pripremu i skladištenje 100 l sanitarne tople vode u položaju koji može biti pogodniji kada raspoloživa visina prostora ne dozvoljava jednostavno postavljanje vertikalnog bojlera. Uređaj poseduje električni grejač snage 2 kW i radi na naponu od 230 V ~ 50 Hz.

Zapremina od 100 l

Nominalna zapremina kazana iznosi 100 l. Voda se unutar rezervoara zagreva do temperature podešene termostatom i ostaje akumulirana do korišćenja. Nakon potrošnje zagrejane vode u bojler ulazi hladna voda, a termostat prema izmerenoj temperaturi ponovo uključuje grejač.

Kapacitet od 100 l je tehnički podatak o zapremini kazana i ne predstavlja univerzalnu preporuku za određeni broj ljudi. Realna potrošnja zavisi od načina korišćenja tople vode, temperature hladne vode i radnog režima bojlera.

Horizontalna konstrukcija

TALAS H model namenjen je horizontalnoj montaži. Proizvođač predviđa mogućnost postavljanja horizontalnih bojlera na zid, plafon ili odgovarajuću podnu konstrukciju, u zavisnosti od konkretne instalacije. Poseban metalni nosač omogućava zidnu montažu uz malo rastojanje od plafona.

Horizontalni program nudi različite pozicije vodovodnih priključaka, sa leve ili desne strane odnosno na sredini prema dole. Grejač i termostatska regulacija takođe mogu imati različitu bočnu orijentaciju. Pre povezivanja treba proveriti konfiguraciju stvarno isporučenog artikla.

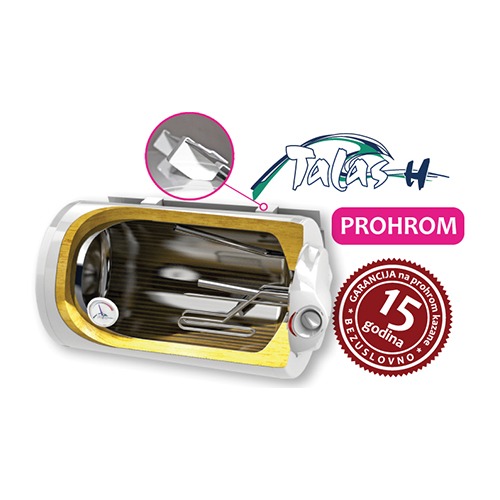

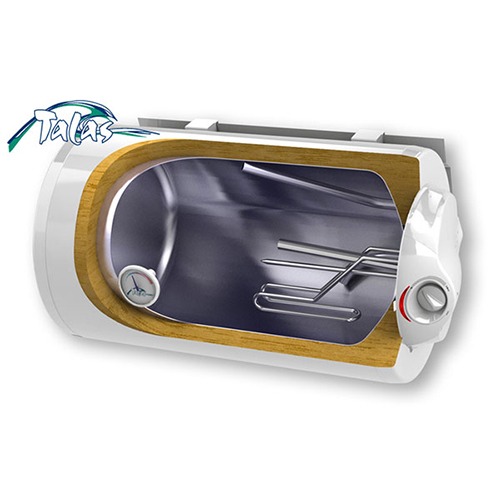

INOX kazan

Unutrašnji kazan izrađen je od INOX nerđajućeg čelika. Njegova otpornost na koroziju predstavlja važnu karakteristiku zbog stalnog kontakta sa sanitarnom vodom i ponovljenih ciklusa zagrevanja i hlađenja.

Kazan je dodatno zaštićen magnezijumskom anodom. Mg anoda učestvuje u zaštiti od korozije i tokom vremena se troši, zbog čega se preporučuje njena kontrola u okviru periodičnog servisa. Magnezijumska anoda ne predstavlja zaštitu od stvaranja kamenca.

Električni grejač 2 kW

Električni grejač ima snagu od 2 kW. Uređaj radi na 230 V ~ 50 Hz i deklarisana struja iznosi 8,7 A. Električna instalacija mora biti pravilno dimenzionisana, uz obavezno uzemljenje i odgovarajuće zaštitne elemente.

Rad grejača reguliše termostat. Nakon dostizanja zadate temperature, regulacioni termostat prekida zagrevanje. Kada temperatura vode kasnije padne, termostat ponovo uključuje grejač. Zaštitni termostat predstavlja dodatnu sigurnosnu funkciju.

Vreme zagrevanja

Fabrički deklarisano vreme zagrevanja od 10 do 75 °C iznosi približno 227 min. To je referentna vrednost dobijena u definisanim uslovima. Početna temperatura vode, uslovi prostorije i napon mreže mogu uticati na stvarno trajanje ciklusa zagrevanja.

Maksimalna temperatura

Maksimalna temperatura vode iznosi 85 °C. Regulacioni termostat omogućava da se uređaj koristi i na nižoj podešenoj temperaturi, u skladu sa potrebama korisnika i instalacije. Zaštitni termostat služi kao dodatna zaštita od pregrevanja.

Radni pritisak 0,6 MPa

Radni pritisak bojlera iznosi 0,6 MPa, odnosno 6 bar. TALAS H bojleri imaju sigurnosni ventil deklarisan na 9 bar. Ventil je važan zbog termičkog širenja vode u zatvorenom kazanu tokom zagrevanja.

Kada temperatura vode raste, raste i njena zapremina, pa se određena količina može ispustiti kroz sigurnosni ventil. Takvo povremeno kapanje može biti normalno. Sigurnosni ventil ne sme biti blokiran niti odvojen od bojlera zapornim elementom.

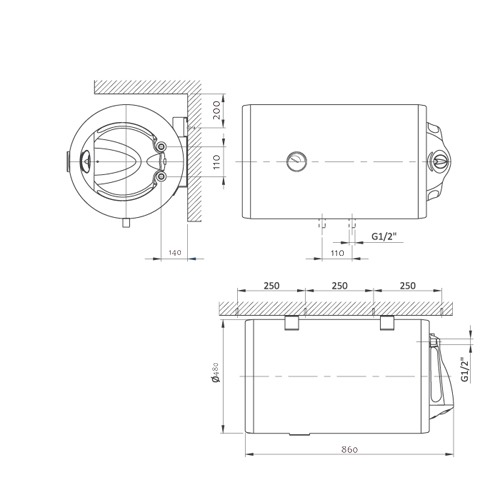

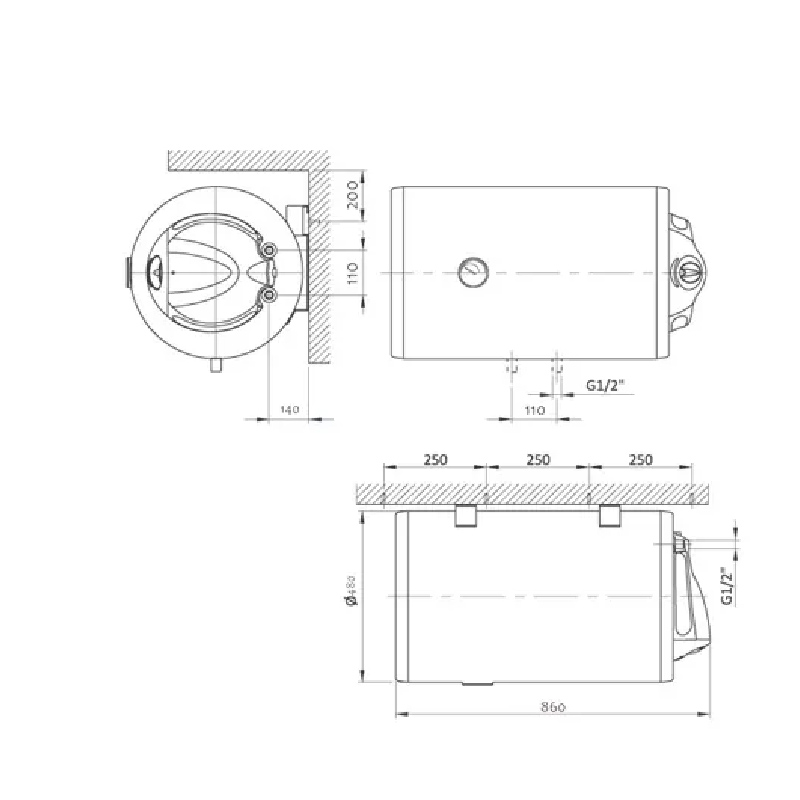

Dimenzije

Za XX100H fabrička mera A iznosi približno 860 mm, dok je prečnik tela bojlera 480 mm. Pri planiranju mesta potrebno je uzeti u obzir i položaj priključaka, nosača i električnog dela. Same spoljašnje mere nisu dovoljne za pravilno planiranje montaže.

Horizontalno postavljanje znači da je potreban odgovarajući slobodan prostor po dužini bojlera. Takođe treba obezbediti pristup za eventualnu zamenu grejača, termostata ili anode bez potrebe za nepotrebnim demontiranjem okolne opreme.

Poliuretanska izolacija

Aktuelna fabrička specifikacija TALAS H programa navodi poliuretansku izolaciju. Njena uloga je da smanji toplotne gubitke između kazana i spoljnog okruženja. Nakon završetka zagrevanja voda se prirodno hladi, a izolacija usporava taj proces.

Manji gubitak toplote znači i da termostat ređe mora da aktivira grejač radi održavanja temperature kada se voda ne troši. Izolacija predstavlja pasivni deo konstrukcije i ne zahteva posebno rukovanje tokom normalne upotrebe.

Stepen zaštite IP24

Uređaj ima stepen zaštite IP24. Ova oznaka predstavlja fabrički deklarisanu zaštitu kućišta, ali se bojler i dalje mora postaviti u skladu sa pravilima i bezbednosnim zonama koje važe za električne uređaje u kupatilima i drugim vlažnim prostorima.

Održavanje

Održavanje treba da uključi periodičnu kontrolu grejača, termostata, sigurnosnog ventila, magnezijumske anode i zaptivnih spojeva. Kod vode sa većim sadržajem minerala može se stvarati kamenac na grejaču, pa se po potrebi vrši njegovo čišćenje.

Uređaj se pre otvaranja mora isključiti iz električne mreže i bezbedno isprazniti. Horizontalna konstrukcija zahteva poštovanje predviđenog postupka pražnjenja i pristupa unutrašnjim komponentama. Servisne radove treba da obavlja stručno lice.

Montaža i nosivost

Pošto bojler nakon punjenja sadrži približno 100 kg vode, nosivost nosača i podloge mora odgovarati ukupnom opterećenju. Fabrički metalni nosač treba pričvrstiti odgovarajućim elementima prema vrsti zida ili konstrukcije.

Priključne cevi ne treba koristiti kao oslonac uređaja. Kompletno mehaničko opterećenje mora preuzeti predviđeni sistem nosača.

Prvo puštanje u rad

Pre električnog uključivanja kazan se mora potpuno napuniti vodom. Dovod hladne vode se otvara, a zatim se na točećem mestu otvara topla voda sve dok vazduh ne izađe iz sistema i ne uspostavi se ravnomeran mlaz. Tek tada se električni grejač može uključiti.

Primena

ELIT XX Talas horizontalni bojler 100 l objedinjuje INOX kazan, zapreminu 100 l, horizontalnu konstrukciju i grejač snage 2 kW. Radni pritisak od 0,6 MPa, maksimalna temperatura od 85 °C, vreme zagrevanja od približno 227 min, poliuretanska izolacija, sigurnosni ventil, Mg anoda i IP24 čine osnovni skup fabričkih karakteristika modela.

Horizontalna izvedba omogućava drugačije iskorišćenje prostora od klasičnog vertikalnog bojlera, ali zahteva precizno postavljanje nosača i priključaka. Uz pravilnu montažu, odgovarajuću električnu instalaciju i redovan servis, uređaj omogućava kontrolisano akumulaciono zagrevanje sanitarne vode.
