GEBERIT Duofix element za konzolnu WC šolju (111.367.00.6)

Opis

Opis proizvoda

GEBERIT Duofix element za konzolnu WC šolju, šifra 111.367.00.5, predstavlja specijalnu izvedbu Duofix montažnog elementa sa Sigma ugradnim vodokotlićem 12 cm, pripremljenu za funkciju pročišćavanja vazduha sa odvodom vazduha. ITIM URL proizvoda sadrži oznaku „Duo Fresh“, ali aktuelni ITIM naslov proizvod vodi jednostavno kao element za konzolnu WC šolju Duofix. Zvanični GEBERIT katalog potvrđuje da proizvod nije samostalni DuoFresh modul, već instalacioni element sa posebnom pripremom za odvod vazduha.

Tačna namena sistema

Osnovna namena proizvoda je montaža konzolne WC šolje u odgovarajuću Duofix predzidnu konstrukciju. Istovremeno, ovaj model ima dodatnu sistemsku funkciju vezanu za pročišćavanje odnosno odsisavanje vazduha. Vazduh se odvodi iz zone WC šolje kroz predviđeni instalacioni put prema odgovarajućem sistemu odvoda vazduha.

Ovu funkciju treba razlikovati od pojedinih drugih GEBERIT DuoFresh rešenja koja koriste modul sa aktivnim ugljem i vraćanjem pročišćenog vazduha u prostor. Kod šifre 111.367.00.5 zvanični naziv naglašava odvod vazduha, pa nije pravilno automatski opisati ga kao standardni DuoFresh modul.

Sigma vodokotlić 12 cm

U element je integrisan GEBERIT Sigma ugradni vodokotlić dubine 12 cm. Sigma pripadnost određuje izbor kompatibilnih tipki i odgovarajuće dodatne opreme. Tipku treba birati prema Sigma sistemu i konkretnoj funkciji koja se planira.

Vodokotlić ima izolaciju protiv kondenzacije i aktiviranje sa prednje strane. Servisni pristup unutrašnjim komponentama obezbeđen je kroz revizioni otvor iza tipke.

Dimenzije

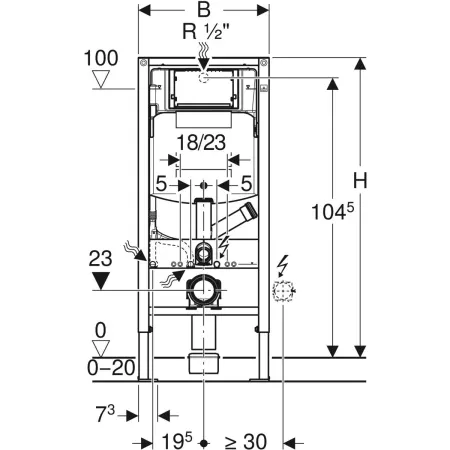

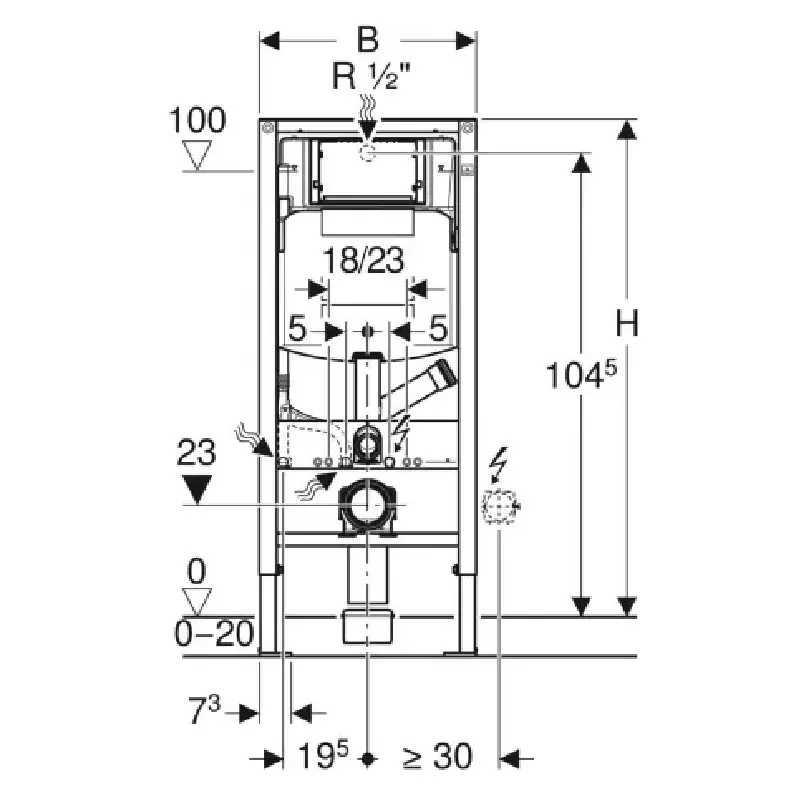

Aktuelna zamena 111.367.00.6 ima širinu B od 50 cm, visinu H od 112 cm i dubinu T od 12 cm. Pošto je zvanično navedena kao direktna zamena za 111.367.00.5, te mere predstavljaju relevantnu referencu za aktuelnu sistemsku izvedbu.

Element je standardne Duofix širine 50 cm i visine 112 cm, ali dodatna priprema za odvod vazduha znači da se pri projektovanju moraju uzeti u obzir i potrebni priključci, a ne samo WC odvod i dovod vode.

Čelična konstrukcija

GEBERIT potvrđuje čelik kao materijal konstrukcije. Samonoseći Duofix okvir koristi se u odgovarajućim suvomontažnim predzidovima, zidovima sa metalnim ili drvenim nosačima i drugim sistemskim konstrukcijama koje proizvođač predviđa.

Okvir prihvata opterećenje konzolne WC šolje i istovremeno drži vodokotlić i instalacione komponente na pravilnim pozicijama. Zbog toga mora biti precizno nivelisan i pričvršćen pre oblaganja.

Količine ispiranja

GEBERIT za aktuelnu izvedbu navodi fabričko podešavanje od 6/3 litra. Veća količina ispiranja može da se podesi na 4, 4,5, 6 ili 7,5 litara, a manja u rasponu od 2 do 4 litra.

Ova podešavanja treba uskladiti sa WC keramikom. Funkcija odsisavanja vazduha ne menja osnovni princip rada Sigma vodokotlića i podešavanja količine ispiranja.

Protočni pritisak

Potvrđen protočni pritisak iznosi 0,1–10 bar, a maksimalna temperatura vode 25 °C. Parametri se odnose na dovod vode u vodokotlić.

Podesivost elementa

Zvanični katalog potvrđuje da je element podesiv po visini tokom sistemske montaže. Potporne noge omogućavaju prilagođavanje koti poda i nivelaciju. Kao i kod standardnog Duofix sistema, konačna visina WC šolje zavisi od pravilnog postavljanja okvira u odnosu na gotov pod.

Priprema instalacije za odvod vazduha

Posebnu pažnju treba posvetiti instalacionom putu za vazduh. Kod standardnog Duofix elementa bez ove funkcije takva priprema nije potrebna. Kod 111.367.00.5 sistem treba projektovati tako da odgovarajući odvod vazduha bude izveden pre zatvaranja zida.

Nije dovoljno samo kupiti ovaj element i očekivati kompletnu funkciju odsisavanja. Potrebne dodatne komponente i instalacije zavise od konkretnog GEBERIT rešenja i projekta objekta. Zato sadržaj seta i dodatnu opremu treba proveriti prema dokumentaciji.

Namena za konzolnu WC šolju

Element je namenjen konzolnim WC šoljama. Duofix okvir ima predviđene tačke pričvršćenja i odgovarajući odvodni priključak. Pre zatvaranja zida treba proveriti razmak pričvršćivanja i poziciju WC odvoda.

Ako se planira dodatna GEBERIT AquaClean oprema ili električni priključak, potrebno je još u fazi instalacije proveriti da li odabrana konfiguracija to zahteva i predvideti odgovarajuće instalacione vodove.

Servis

Standardni servis vodokotlića moguć je kroz prednji revizioni otvor. Funkcija odsisavanja vazduha može imati dodatne komponente koje zahtevaju pristup prema uputstvu proizvođača. Zato je pravilna ugradnja svih servisnih tačaka važna pre završne obloge.

Prethodna i zamenska šifra

ITIM vodi artikal pod šifrom 111.367.00.5. Aktuelni GEBERIT katalog navodi 111.367.00.6 kao direktnu zamenu. U webshop podacima zato ostaje 111.367.00.5, dok se 111.367.00.6 navodi kao zamenska šifra.

Ovaj podatak je važan ako se radi zamena starog elementa ili se traži aktuelna verzija projekta. Funkcionalna namena zamenske izvedbe jasno potvrđuje da se radi o sistemu za odvod vazduha.

Provera pre kupovine

Pre kupovine treba potvrditi da je potreban Duofix element sa Sigma 12 cm vodokotlićem i posebnom pripremom za odvod vazduha. Ako se traži samo standardni Duofix WC element bez te funkcije, treba izabrati drugu šifru.

GEBERIT Duofix 111.367.00.5 zato treba predstaviti kao specijalizovani instalacioni element, a ne kao univerzalni „DuoFresh modul“. Tačna šifra, Sigma pripadnost i namena za funkciju pročišćavanja vazduha sa odvodom vazduha ključni su podaci za pravilan izbor.
