GEBERIT Duofix montažni element za bolnički lavabo bez prepreka 112 cm (111.480.00.1)

Opis

GEBERIT Duofix montažni element za bolnički lavabo bez prepreka

GEBERIT Duofix montažni element za bolnički lavabo bez prepreka sa šifrom 111.480.00.1 predstavlja instalacionu konstrukciju namenjenu ugradnji odgovarajućeg zidnog umivaonika u sanitarnim prostorima u kojima se zahteva povećana pristupačnost i slobodan prostor ispod keramike. Element je visok približno 112 cm i pripada programu GEBERIT Duofix za predzidne i suvomontažne instalacione konstrukcije.

Proizvod je posebno prilagođen projektima kao što su bolnice, zdravstvene ustanove, domovi, rehabilitacioni centri i pristupačna kupatila, ali se može koristiti i u drugim prostorima kada tehnički zahtevi odgovaraju njegovoj konstrukciji. Naziv „bez prepreka“ ne znači da sama ugradnja ovog elementa automatski čini prostor pristupačnim. Potrebno je pravilno odrediti visinu umivaonika, slobodan prostor za kolena, položaj armature, ogledala, rukohvata i ostalih elemenata.

Pristupačna zona ispod umivaonika

Kod standardnog umivaonika odvodni sifon i cevi često zauzimaju prostor neposredno ispod posude. U pristupačnom rešenju cilj je da se taj prostor organizuje tako da manje ometa približavanje korisnika u invalidskim kolicima ili osobe koja mora da sedi tokom korišćenja. Ugradni sifon i priključci ovog elementa omogućavaju da se veći deo instalacije povuče u predzid.

Slobodan prostor ipak zavisi i od oblika umivaonika, njegove dubine, položaja odvoda i visine montaže. Zbog toga se pre kupovine proverava tehnički crtež keramike. Nije svaki zidni umivaonik pogodan za pristupačnu ugradnju samo zato što može da se pričvrsti na montažni element.

Samonoseći okvir visine 112 cm

Element ima samonoseći čelični okvir koji prihvata opterećenje umivaonika i prenosi ga na pod i instalacionu konstrukciju. Završna obrada okvira namenjena je zaštiti tokom ugradnje i korišćenja iza zidne obloge. Okvir mora biti pravilno nivelisan, oslonjen i pričvršćen odgovarajućim sistemskim elementima.

Visina od približno 112 cm odnosi se na konstrukciju elementa, a ne na obaveznu visinu gornje ivice umivaonika. Konačan položaj keramike određuje se prema projektu, završnom podu i potrebama korisnika. Sve mere uzimaju se od završnih površina, uz uračunavanje podne obloge i zidnih slojeva.

Podesive potporne noge

Potporne noge omogućavaju prilagođavanje visini poda i pravilno nivelisanje okvira. Nakon podešavanja čvrsto se fiksiraju kako se element ne bi pomerio tokom povezivanja instalacija, oblaganja i postavljanja keramike. Zaštita od klizanja doprinosi stabilnijem pozicioniranju tokom montaže.

Podloga mora biti nosiva i ravna. Ako se element postavlja pre izvođenja završnih slojeva poda, njihova debljina se unapred proračunava. Nepravilno određena visina može dovesti do nepovoljnog položaja umivaonika i smanjenja potrebnog prostora za korisnika.

Podesivi razmak pričvršćenja umivaonika

Pričvršćenja omogućavaju prilagođavanje različitim razmacima kačenja kompatibilne sanitarne keramike. ITIM navodi raspon približno od 5 do 38 cm. Tačan razmak se preuzima iz tehničkog crteža umivaonika, a pričvrsne šipke se postavljaju simetrično u odnosu na osu elementa.

Navojne šipke treba da budu paralelne i dovoljno isturene u odnosu na završni zid. Pri montaži keramike zatezanje se obavlja postepeno i ravnomerno. Završna obloga ne treba da preuzima glavno opterećenje; ono se prenosi na čelični okvir.

Ugradni sifon

Ugradni sifon omogućava da odvodna komponenta bude smeštena unutar predzida, čime se oslobađa prostor ispod umivaonika. Konstrukcija sifona namenjena je pravilnom protoku i smanjenju zadržavanja nečistoća, pod uslovom da je instalacija izvedena prema uputstvu i pravilno korišćena.

Sifon se tokom završne montaže može dodatno prilagoditi u određenom rasponu, što pomaže pri usklađivanju sa odvodom odabrane keramike. Mogućnost podešavanja ne treba koristiti za nadoknađivanje velikih grešaka u pozicioniranju okvira ili priključaka.

Priprema odvodne instalacije

Odvod se povezuje sa kanalizacionom instalacijom odgovarajućeg prečnika i pada. Spoj mora biti rasterećen od bočnog naprezanja i pravilno zaptiven. Pre zatvaranja zida proverava se prohodnost i nepropusnost sistema.

Kod pristupačnog umivaonika posebno je važno da odvodne komponente ne zauzimaju nepotreban prostor ispod posude. Položaj priključka treba uskladiti sa ugradnim sifonom i tehničkim merama umivaonika. Improvizovana kolena ili nepravilno vođenje cevi mogu umanjiti prednosti ovog elementa.

Traverza za priključke armature

Element ima zonu za postavljanje priključaka vode koja se podešava prema planiranoj armaturi i umivaoniku. Dovod hladne i tople vode postavlja se simetrično i na dubini koja odgovara budućem završnom zidu. Zvučno izolovane osnove pomažu da se smanji direktan prenos vibracija na čelični okvir.

Pre zatvaranja zida dovodni spojevi se ispituju pod odgovarajućim pritiskom. Priključci se štite građevinskim čepovima dok se ne završe radovi. Cevi ne treba ostavljati pod mehaničkim naprezanjem niti ih koristiti za učvršćivanje drugih delova konstrukcije.

Stojeća armatura na umivaoniku

Element se može koristiti sa odgovarajućim umivaonikom i stojećom armaturom kada su priključci pravilno pripremljeni. Creva ili priključne cevi vode se od zidnih priključaka do armature tako da ne umanjuju potreban slobodan prostor i da ostanu dostupni u meri predviđenoj projektom.

Kod pristupačnih prostora često se bira armatura sa produženom ručicom ili drugim načinom lakšeg rukovanja. Izbor armature predstavlja poseban projektni korak i nije određen samo montažnim elementom. Visina izliva i domet vode treba da odgovaraju obliku umivaonika.

Zaštita korisnika

Pristupačni lavabo treba projektovati tako da korisnik ne dolazi u neprijatan kontakt sa vrućim cevima, oštrim ivicama ili isturenim instalacionim delovima. Povlačenje sifona i priključaka u zid doprinosi urednijoj i bezbednijoj zoni, ali završni projekat mora obuhvatiti i temperaturu vode, izbor armature i završnu obradu svih dostupnih površina.

Element nije zamena za rukohvate ili druge oslonce. Ako su oni potrebni, moraju imati sopstvenu odgovarajuću noseću pripremu. Umivaonik se ne koristi kao rukohvat i ne treba projektovati tako da na njega korisnik prenosi celu težinu tela.

Dimenzije elementa

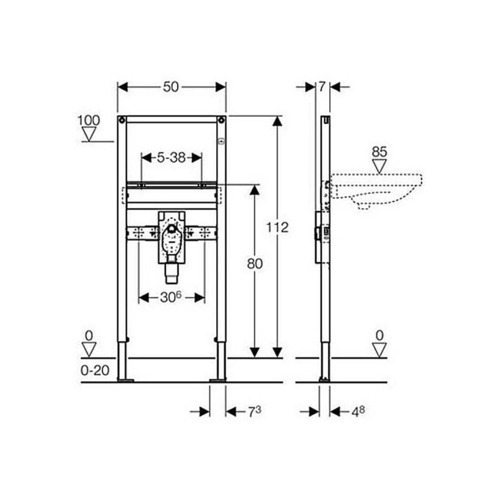

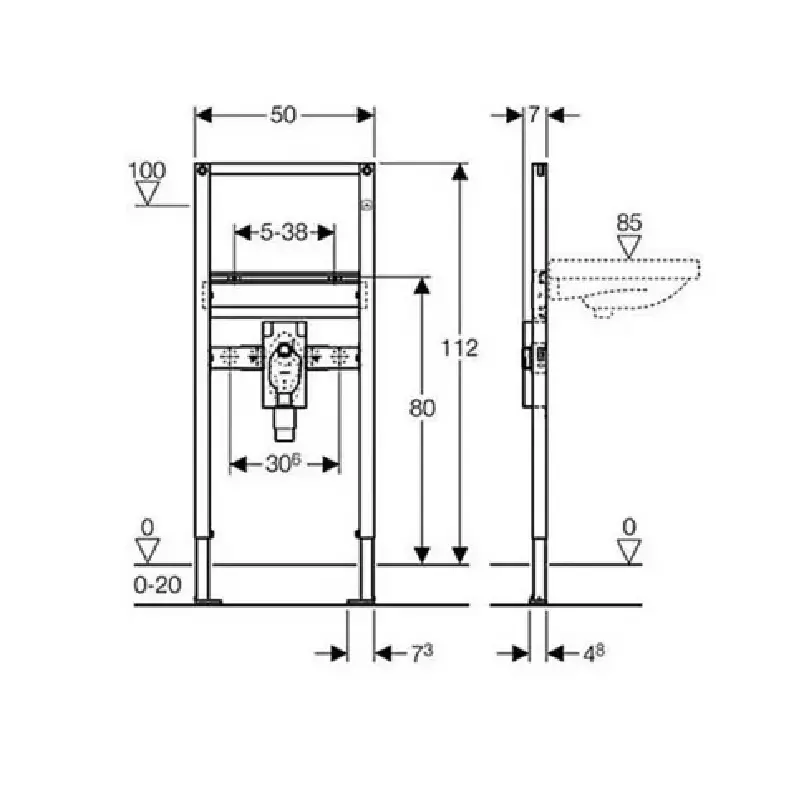

ITIM navodi približnu širinu od 50 cm, visinu od 112 cm i dubinu oko 7 cm. Ove mere pomažu pri planiranju predzida, položaja profila i ukupne dubine završne konstrukcije. Konačna dubina zida biće veća kada se dodaju cevi, ploče, hidroizolacija, lepak i završna obloga.

Spoljne dimenzije elementa nisu dovoljne za potvrdu kompatibilnosti sa umivaonikom. Neophodno je proveriti razmak kačenja, položaj odvoda, dubinu posude i prostor koji ostaje ispod keramike.

Montaža u instalacioni zid

Okvir se postavlja na projektovanu osu umivaonika i precizno poravnava. Nakon učvršćivanja povezuju se dovod i odvod, a zatim se proveravaju sve visine i dubine u odnosu na buduću završnu površinu. Element ne treba pomerati povlačenjem cevi ili oslanjanjem alata na priključne delove.

Pre oblaganja zida preporučljivo je fotografisati konstrukciju i zabeležiti položaj cevi. Ova dokumentacija može biti korisna tokom naknadnog postavljanja ogledala, rukohvata, dozatora ili druge opreme, jer smanjuje rizik od bušenja u skriveni priključak.

Oblaganje i hidroizolacija

Element se oblaže pločama koje odgovaraju korišćenom sistemu i uslovima u prostoriji. Otvori za pričvrsne šipke, priključke i sifonsku zonu izrađuju se precizno prema šablonu. Zidna površina mora biti ravna kako bi umivaonik ravnomerno nalegao.

U zonama izloženim vodi koristi se odgovarajuća hidroizolacija. Prodori priključaka obrađuju se manžetnama ili drugim delovima hidroizolacionog sistema. Veliki i nepravilni otvori mogu otežati zaptivanje i umanjiti urednost završne montaže.

Montaža umivaonika

Nakon završetka zida postavljaju se priključne komponente, sifonska veza i sanitarna keramika. Umivaonik se naslanja na zid i postepeno pričvršćuje. Pre konačnog zatezanja proverava se horizontalni položaj i ravnomerno naleganje.

Posle montaže pušta se voda i proveravaju dovodni spojevi, odvod i sifon. Voda mora nesmetano oticati bez curenja u zidu. Takođe se proverava da li je prostor ispod umivaonika ostao slobodan prema projektnim zahtevima.

Servisiranje ugradnog sifona

Način pristupa sifonu i odvodnoj vezi treba proveriti pre završetka radova. Servisna komponenta ne sme biti trajno zatvorena na način koji onemogućava čišćenje ili zamenu funkcionalnog dela. Ugradni sifon ne znači da sistem nikada neće zahtevati održavanje.

Kod usporenog oticanja prvo se proveravaju dostupni delovi i koristi postupak koji ne oštećuje zaptivke ili cevni sistem. Agresivna hemijska sredstva nisu zamena za pravilnu mehaničku proveru i održavanje.

Primena u zdravstvenim i pristupačnim prostorima

GEBERIT Duofix element može biti deo rešenja za bolnice, ordinacije, domove, rehabilitacione centre, javne sanitarne prostorije i privatna kupatila prilagođena korisnicima sa smanjenom pokretljivošću. Konačna usklađenost prostora zavisi od kompletnog projekta, a ne samo od izbora montažnog elementa.

GEBERIT Duofix montažni element za bolnički lavabo bez prepreka 111.480.00.1 omogućava organizovanje noseće konstrukcije, priključaka i ugradnog sifona uz očuvanje korisnog prostora ispod odgovarajućeg umivaonika. Precizno projektovanje, provera keramike i stručna montaža ključni su za funkcionalan završni rezultat.
