GEBERIT Duofix montažni element za pisoar sa predzidnim ispiračem 112–130 cm (111.686.00.1)

Opis

GEBERIT Duofix montažni element za pisoar sa predzidnim ispiračem

GEBERIT Duofix montažni element za pisoar sa šifrom 111.686.00.1 predstavlja čeličnu instalacionu konstrukciju namenjenu ugradnji odgovarajućeg zidnog pisoara sa nadzidnim, odnosno predzidnim ispiračem pod pritiskom. Visina elementa može se prilagođavati u rasponu od približno 112 do 130 cm, što omogućava usklađivanje sa različitim pisoarima, položajem priključaka i projektovanom visinom sanitarije.

Artikal je starija fabrička šifra koju je u aktuelnom katalogu zamenila šifra 111.686.00.2. Za webshop unos zadržava se šifra 111.686.00.1, jer ona odgovara konkretnom ITIM proizvodu. Pri dopuni ili zameni treba proveriti da li novija varijanta odgovara planiranom projektu i da li se razlikuju pojedini delovi obima isporuke.

Namena elementa

Element je predviđen za metalne i drvene pregradne konstrukcije, Duofix sistemske zidove, predzidne instalacije delimične ili pune visine i odgovarajuće podne konstrukcije. Služi kao noseći okvir za pisoar i kao organizovana zona za dovod vode, odvod i pričvršćivanje sanitarne keramike.

Model je namenjen sistemima kod kojih se ispiranje obavlja preko odgovarajućeg nadzidnog ispirača ili drugog kompatibilnog rešenja navedenog u tehničkoj dokumentaciji. Ne uključuje automatski samu završnu upravljačku jedinicu niti garantuje kompatibilnost sa svakim ispiračem.

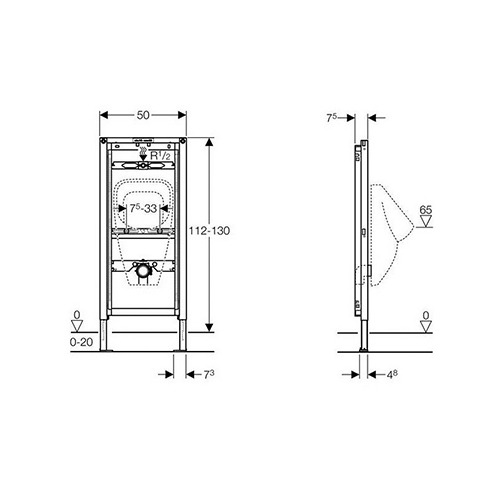

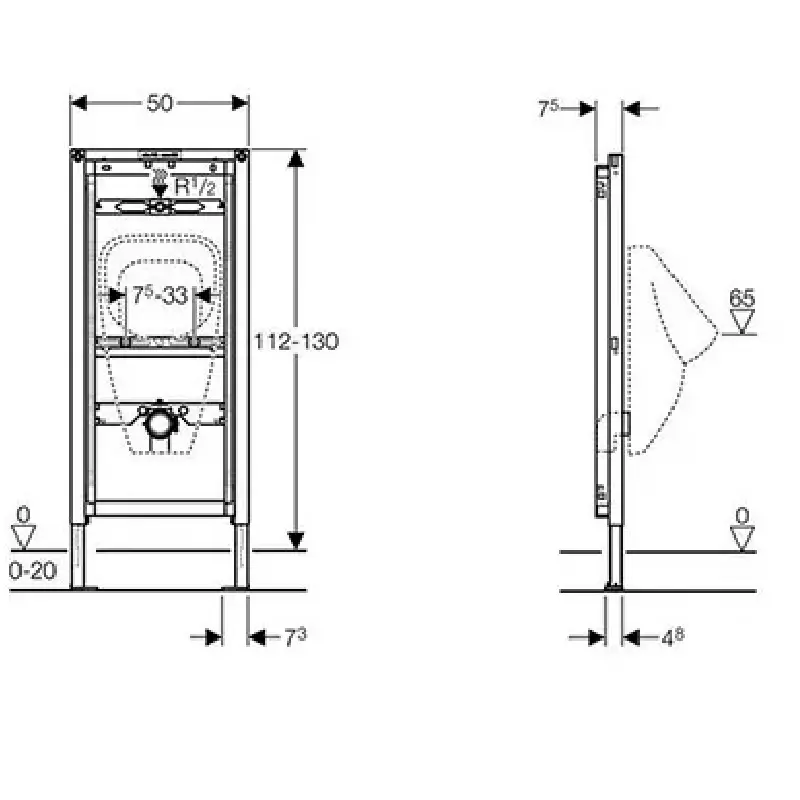

Podesiva visina 112–130 cm

Mogućnost prilagođavanja visine elementa omogućava usklađivanje položaja pisoara sa projektom, korisnicima i rasporedom instalacija. Visina se ne određuje samo prema ukupnoj visini okvira, već prema završnom podu, visini gornje ivice pisoara, položaju dovoda i odvoda i tehničkim zahtevima konkretne keramike.

Pre konačnog pričvršćivanja označavaju se visina završnog poda i osa pisoara. Ako se pod tek naknadno formira, potrebno je uračunati košuljicu, hidroizolaciju, lepak i pločice. Pogrešna referentna visina može dovesti do toga da sanitarija bude postavljena previsoko ili prenisko.

Samonoseći čelični okvir

Konstrukcija je izrađena od čelika i namenjena prenosu opterećenja zidnog pisoara na pod i instalacioni sistem. Okvir mora biti pravilno pričvršćen i poravnat. Čvrstoća materijala ne može nadoknaditi neodgovarajuće ankere, slabu podlogu ili pogrešno postavljene nosače.

Gornji deo okvira i odgovarajuće prihvatne tačke omogućavaju povezivanje sa Duofix sistemom i zidnim učvršćenjima. Tačan način montaže zavisi od toga da li se element postavlja samostalno, unutar sistemskog zida ili u konstrukciju od profila.

Podesive potporne noge

Potporne noge omogućavaju usklađivanje visine sa konstrukcijom poda. Nakon podešavanja moraju se čvrsto fiksirati kako element ne bi promenio položaj tokom povezivanja instalacija ili oblaganja zida. Ploče stopa predviđene su za uklapanje sa odgovarajućim profilima i sistemskim šinama.

Pre zatvaranja zida proveravaju se vertikalnost okvira, horizontalni položaj priključaka i rastojanje od završne ravni. Svako pomeranje u ovoj fazi može kasnije izazvati problem pri postavljanju keramike.

Pričvršćenje pisoara

Pričvrsne tačke za pisoar mogu se podešavati po širini i visini kako bi odgovarale kompatibilnoj sanitarnoj keramici. Podešavanje se obavlja prema tehničkom crtežu pisoara, a ne samo prema vizuelnoj proceni. Navojne šipke moraju biti paralelne i pravilno udaljene od završnog zida.

Težina pisoara i sile tokom korišćenja prenose se preko pričvršćenja na čelični okvir. Završna zidna obloga ne sme biti jedini noseći sloj. Između keramike i zida po potrebi se koristi odgovarajuća zvučna ili naležuća zaštita prema projektu.

Dovod vode za ispirač

Učvršćenje priključka vode Rp 1/2″ može se podešavati po visini i bočno, što olakšava usklađivanje sa položajem nadzidnog ispirača. Dovod treba postaviti tako da završni ventil ili ispirač može pravilno da se montira bez naprezanja cevi.

Pre zatvaranja zida dovod se ispituje na nepropusnost. Priključak se štiti od građevinske prašine i lepka. Vrsta ispirača, potreban radni pritisak i način povezivanja proveravaju se u dokumentaciji završne upravljačke jedinice.

Odvodni priključak

Priključno koleno izrađeno od PE-HD materijala omogućava povezivanje odvoda pisoara sa kanalizacionom instalacijom. Koleno je podesivo po visini i zvučno izolovano, što olakšava precizno usklađivanje sa keramikom i smanjuje direktan prenos zvuka na konstrukciju.

Nagib, prečnik i položaj kanalizacione cevi moraju omogućiti nesmetano oticanje. Odvodni spoj se proverava pre zatvaranja zida. Nepravilan položaj može izazvati naprezanje zaptivke, curenje ili otežanu montažu pisoara.

Kompatibilnost sa pisoarima

Element ima označene pozicije koje olakšavaju postavljanje odabranih GEBERIT pisoara, uključujući određene modele Preda i Selva. Ipak, navedene oznake ne znače da element automatski odgovara svakoj varijanti ovih serija ili svakom pisoaru drugog proizvođača.

Pre kupovine treba proveriti tehnički crtež keramike, razmak pričvršćenja, položaj dovoda i odvoda i tip upravljanja ispiranjem. Posebno je važno razlikovati pisoar sa nadzidnim ispiračem, skrivenim upravljanjem, integrisanim upravljanjem ili radom bez vode.

Predzidni ispirač pod pritiskom

Ovaj element se razlikuje od varijanti sa ugrađenim elektronskim upravljanjem ili ugradnom kutijom za skrivenu tipku. Završni ispirač ostaje vidljiv ili se koristi odgovarajuće rešenje predviđeno za takvu konfiguraciju. Zbog toga projekat mora obuhvatiti i izbor kompatibilnog ispirača.

Radni pritisak vode, protok i vreme ispiranja zavise od završnog ventila i pisoara. Element služi za pravilno pozicioniranje i povezivanje, ali ne reguliše samostalno količinu ili trajanje ispiranja.

Oblaganje i hidroizolacija

Nakon ispitivanja instalacija okvir se oblaže odgovarajućim pločama za vlažne prostorije. Otvori za dovod, odvod i navojne šipke izvode se precizno. Hidroizolacija oko prodora mora biti usklađena sa sistemom završne obloge.

Zid treba da bude ravan kako bi keramika pravilno nalegla. Neravnine ili preveliki otvori mogu otežati zaptivanje i preneti nejednako opterećenje na pisoar.

Montaža keramike

Po završetku zida uklanjaju se građevinske zaštite, pripremaju odvodna i dovodna veza i postavlja pisoar. Navojne šipke se zatežu ravnomerno, bez prekomerne sile koja bi mogla oštetiti sanitarnu keramiku.

Nakon montaže proveravaju se stabilnost, odvod, zaptivke i ispiranje. Voda ne sme curiti iza keramike niti se zadržavati u posudi zbog neodgovarajućeg protoka ili položaja odvoda.

Servisiranje

Dostupnost ispirača i priključaka treba planirati tako da se funkcionalni delovi mogu pregledati i zameniti. Kod nadzidnog ventila servis je obično moguć sa vidljive strane, dok su odvodni priključci iza keramike dostupni nakon njenog skidanja.

GEBERIT Duofix element 111.686.00.1 predstavlja instalacionu osnovu za univerzalno postavljanje odgovarajućeg pisoara sa predzidnim ispiračem pod pritiskom. Pravilan izbor zavisi od keramike, tipa upravljanja, radnog pritiska, položaja priključaka i kompletne projektne konfiguracije.
