Opis

Geberit Smyle mali zidni lavabo sa asimetričnim prelivom 45 × 36 cm beli 500.222.01.1

Mali zidni lavabo iz kolekcije Geberit Smyle

Geberit Smyle 500.222.01.1 je mali konzolni lavabo četvrtastog dizajna, namenjen za direktno pričvršćivanje na zid. Dimenzije od 45 × 36 cm omogućavaju funkcionalno opremanje kupatila i toaleta u kojima je potrebno smanjiti zauzeće zida i prolaznog prostora.

Model ima centralno postavljen otvor za stojeću slavinu i vidljiv asimetrični otvor za preliv. Asimetrična izvedba preliva prilagođena je unutrašnjem obliku kompaktne keramičke posude.

Lavabo se može koristiti samostalno sa vidljivim sifonom ili kombinovati sa odgovarajućim kupatilskim ormarićem, polustubom ili keramičkim stubom. Zvanični Geberit katalog potvrđuje mogućnost ugradnje sa ormarićem, kao i kompatibilnost sa Smyle polustubom i Selnova Square stubom.

Dimenzije 45 × 36 × 15,5 cm

Osnovne dimenzije lavaboa iznose:

• nazivna širina: 450 mm
• širina za kombinovanje sa ormarićem: 442 mm
• dubina: 360 mm
• visina: 155 mm

Širina od 45 cm i dubina od 36 cm čine ovaj model kompaktnijim od standardnih lavaboa dubine 41 ili 48 cm. Manja dubina smanjuje izlazak keramike u prostor i omogućava lakše formiranje prolazne zone ispred lavaboa.

Pre montaže potrebno je uskladiti položaj lavaboa sa:

• dovodom tople i hladne vode
• kanalizacionim priključkom
• ogledalom ili ormarićem sa ogledalom
• rasvetom iznad lavaboa
• električnim utičnicama
• susednim sanitarnim elementima
• vratima i pravcem njihovog otvaranja
• kupatilskim ormarićem
• stubom ili polustubom

Konačne mere i položaj montažnih tačaka treba proveriti na proizvodu i tehničkom crtežu pre bušenja zida ili izrade instalacija.

Kompaktna dubina od 36 cm

Dubina od 36 cm omogućava primenu lavaboa u prostorijama u kojima standardni modeli mogu zauzeti previše prolaznog prostora.

Kompaktna konstrukcija posebno je pogodna za:

• gostinske toalete
• manja kupatila
• apartmane
• kancelarijske sanitarne prostorije
• ugostiteljske objekte
• pomoćna kupatila
• sanitarne čvorove sa uskim prolazom

Iako je dubina smanjena, potrebno je pravilno uskladiti slavinu i položaj mlaza kako bi se ograničilo prskanje vode prema prednjoj ivici lavaboa.

Četvrtasti dizajn kolekcije Geberit Smyle

Geberit Smyle 500.222.01.1 ima četvrtasti spoljašnji dizajn sa jasno definisanim linijama i zaobljenim unutrašnjim prelazima.

Ovakva forma omogućava kombinovanje sa:

• kupatilskim ormarićima ravnih linija
• pravougaonim ogledalima
• ormarićima sa ogledalom
• slavinama geometrijskog dizajna
• velikim formatima keramičkih pločica
• jednostavno oblikovanom kupatilskom galanterijom

Unutrašnja posuda oblikovana je tako da usmerava vodu prema odvodu, dok zaobljeni prelazi olakšavaju pristup keramičkim površinama tokom redovnog čišćenja.

Konzolna zidna montaža

Geberit Smyle 500.222.01.1 pričvršćuje se direktno na stabilan zid odgovarajuće nosivosti. Konzolna montaža podrazumeva da se težina lavaboa i opterećenje tokom korišćenja prenose na zidne pričvrsne elemente.

Kod zidova od pune opeke ili betona potrebno je koristiti odgovarajuće tiplove i vijke. Kod pregradnih zidova od gipsanih ploča potrebno je unapred predvideti noseće ojačanje ili odgovarajući instalacioni element za montažu lavaboa.

Tokom montaže lavabo mora biti:

• pravilno nivelisan
• stabilno mehanički pričvršćen
• postavljen na odgovarajućoj visini
• usklađen sa položajem kanalizacionog odvoda
• povezan bez naprezanja priključnih cevi
• oslonjen na odgovarajuće montažne elemente

Geberit kao odgovarajući pribor navodi materijal za pričvršćivanje za lavabo za pranje ruku sa šifrom 500.122.00.1. Materijal se poručuje posebno.

Spoj između zadnje ivice lavaboa i zida treba zaptiti sanitarnim silikonom kako voda i nečistoće ne bi prodirale iza keramike.

Sanitarna keramika u beloj obradi

Lavabo je izrađen od sanitarne keramike u beloj boji. Glazirana keramička površina prilagođena je redovnoj upotrebi i čišćenju u kupatilima i sanitarnim prostorijama.

Bela keramika može se kombinovati sa kupatilskim nameštajem u:

• beloj boji
• sivim tonovima
• crnoj boji
• dekoru svetlog drveta
• dekoru tamnog drveta
• dekoru kamena
• dekoru betona

Slavina, odvodni ventil i ostala kupatilska galanterija mogu se odabrati u hromiranoj, mat crnoj, zlatnoj, bronzanoj ili brušenoj metalnoj završnoj obradi.

Za ujednačen izgled kupatila preporučuje se kombinovanje sa ostalom sanitarnom keramikom slične nijanse bele boje.

Centralni otvor za stojeću slavinu

Model 500.222.01.1 ima jedan fabrički pripremljen otvor za slavinu, postavljen na sredini zadnje keramičke zone.

Otvor je namenjen montaži standardne stojeće slavine za lavabo. Slavina se pričvršćuje direktno na keramiku, dok se priključna creva povezuju sa ugaonim ventilima ispod lavaboa.

Pre izbora slavine treba proveriti:

• ukupnu visinu slavine
• visinu izliva
• dužinu izliva
• položaj vodenog mlaza
• prečnik montažnog sistema
• način pričvršćivanja
• raspoloživi prostor ispod keramike
• dužinu priključnih creva
• kompatibilnost sa odvodnim ventilom

Zbog smanjene dubine lavaboa posebno je važno da izliv ne bude predugačak. Mlaz treba da pada u centralnu zonu posude, bez direktnog udara u prednju ili zadnju unutrašnju stranu keramike.

Izbor stojeće slavine

Uz Geberit Smyle 500.222.01.1 može se koristiti jednoručna ili dvoručna stojeća slavina odgovarajuće konstrukcije.

Prilikom izbora treba uskladiti:

• dimenzije slavine sa dubinom lavaboa
• dužinu izliva
• visinu izliva
• ugao mlaza
• maksimalni protok vode
• položaj ručice
• način povezivanja sa instalacijama
• završnu obradu armature

Kod kompaktnih lavaboa treba izbegavati previsoke slavine sa snažnim mlazom, jer mogu povećati prskanje vode izvan keramičke posude.

Kod slavine sa poteznom polugom za upravljanje odvodnim ventilom potrebno je proveriti da li ispod keramike postoji dovoljno prostora za postavljanje i povezivanje mehanizma.

Slavina nije uključena u standardnu isporuku.

Vidljiv asimetrični otvor za preliv

Geberit Smyle 500.222.01.1 ima fabrički izveden vidljiv asimetrični otvor za preliv. Geberit asimetrični preliv navodi kao jednu od osnovnih karakteristika ovog modela.

Preliv omogućava dodatno odvođenje vode kada je odvodni ventil zatvoren ili kada voda sporije otiče kroz glavni odvod.

Uz lavabo se može koristiti:

• klik-klak odvodni ventil
• standardni ventil sa čepom
• ventil sa poteznom polugom
• ventil sa spoljašnjim poklopcem
• odvodni ventil sa metalnim poklopcem

Otvor i unutrašnji kanal preliva treba periodično čistiti kako bi protok vode ostao nesmetan.

Asimetrični položaj preliva ne utiče na izbor standardne stojeće slavine, ali pri izboru odvodnog sistema treba proveriti kompatibilnost svih delova.

Izbor odvodnog ventila

Odvodni ventil nije uključen u standardnu isporuku. Za ovaj lavabo treba izabrati ventil namenjen keramičkim lavaboima sa prelivom.

Pre kupovine potrebno je proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela ventila
• kompatibilnost sa debljinom keramike
• način povezivanja sa sifonom
• mogućnost zatvaranja odvoda
• završnu obradu poklopca
• kompatibilnost sa izabranom slavinom

Geberit za ovaj model navodi i prostorno štedljiv odvod sa spoljašnjim poklopcem ventila i aktiviranjem pritiskom. Takvo rešenje može biti korisno kada se lavabo kombinuje sa kompaktnim ormarićem.

Kod slavine sa poteznom polugom treba koristiti odvodni ventil koji omogućava povezivanje sa odgovarajućim mehanizmom.

Izbor sifona

Sifon nije uključen u standardnu isporuku. Njegove dimenzije i konstrukciju treba uskladiti sa položajem kanalizacionog priključka i načinom završne obrade prostora ispod lavaboa.

Pre izbora sifona treba proveriti:

• visinu kanalizacionog odvoda
• horizontalnu udaljenost odvoda
• prečnik priključka
• raspoloživi prostor ispod lavaboa
• unutrašnji prostor ormarića
• kompatibilnost sa odvodnim ventilom
• mogućnost pristupa radi čišćenja

Geberit za ovaj model navodi standardne sifone sa horizontalnim odvodom, kao i prostorno štedljive sifone za kombinovanje sa kupatilskim nameštajem.

Kada sifon ostaje vidljiv, može se koristiti dekorativni cevni model usklađen sa završnom obradom slavine i odvodnog ventila.

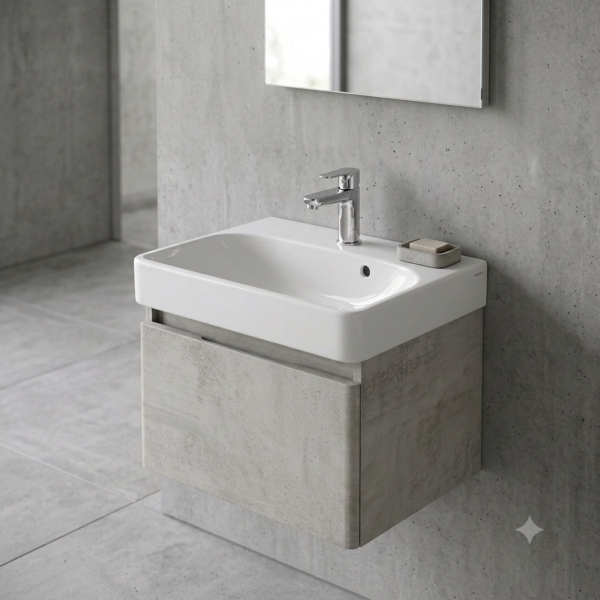

Kombinovanje sa Geberit Smyle ormarićem

Geberit Smyle 500.222.01.1 može se kombinovati sa odgovarajućim Geberit Smyle ormarićem za mali lavabo četvrtastog dizajna sa jednim vratima.

Kombinovanje sa ormarićem omogućava formiranje kompaktne kupatilske celine sa dodatnim prostorom za odlaganje manjeg pribora i sredstava za održavanje.

Pre izbora ormarića potrebno je proveriti:

• kompatibilnost sa šifrom 500.222.01.1
• širinu i dubinu ormarića
• smer otvaranja vrata
• položaj sifona
• položaj kanalizacionog priključka
• prostor za priključna creva
• završnu obradu nameštaja
• nosivost konstrukcije

Nazivna širina lavaboa iznosi 45 cm, dok Geberit za kompatibilni ormarić navodi širinu od približno 44,2 cm.

Kod ograničenog unutrašnjeg prostora preporučuje se prostorno štedljiv sifon kako bi se sačuvala korisna zapremina ormarića.

Kombinovanje sa Geberit Smyle polustubom

Lavabo se može kombinovati sa Geberit Smyle polustubom 500.575.01.1.

Polustub služi za vizuelno pokrivanje:

• sifona
• kanalizacionog priključka
• priključnih creva
• ugaonih ventila
• centralne instalacione zone

Pre kupovine polustuba potrebno je proveriti položaj kanalizacionog priključka, dimenzije sifona i raspoloživi prostor za priključne elemente.

Polustub ne predstavlja noseći element lavaboa. Keramički lavabo mora biti pravilno i stabilno pričvršćen za zid nezavisno od polustuba.

Kombinovanje sa keramičkim stubom

Geberit Smyle 500.222.01.1 može se kombinovati sa Geberit Selnova Square stubom 500.342.01.7.

Keramički stub služi za pokrivanje:

• sifona
• odvodnog priključka
• priključnih creva
• centralne zone između lavaboa i poda

Pre izbora stuba potrebno je proveriti:

• tačnu kompatibilnost
• visinu kanalizacionog odvoda
• položaj odvoda prema osi lavaboa
• dimenzije sifona
• prostor za priključna creva
• planiranu završnu visinu lavaboa

Stub ne preuzima osnovnu noseću funkciju. Lavabo se u svakom slučaju mora pričvrstiti na zid odgovarajućim montažnim elementima.

Primena u manjim kupatilima i toaletima

Dimenzije od 45 × 36 cm omogućavaju primenu modela 500.222.01.1 u prostorijama u kojima je potrebno zadržati što više slobodnog prostora.

Lavabo se može postaviti u:

• gostinskim toaletima
• manjim porodičnim kupatilima
• apartmanima
• hotelskim kupatilima
• kancelarijskim sanitarnim prostorijama
• ugostiteljskim objektima
• sanitarnim čvorovima sa smanjenom dubinom
• pomoćnim kupatilima

Pre montaže treba obezbediti dovoljno prostora ispred lavaboa za nesmetan pristup i svakodnevno korišćenje.

Kompaktne dimenzije ne umanjuju potrebu za pravilnim pozicioniranjem ogledala, rasvete, slavine i ostale opreme.

Funkcionalna unutrašnja posuda

Unutrašnja posuda namenjena je pranju ruku i obavljanju osnovne svakodnevne higijene.

Zbog širine od 45 cm i dubine od 36 cm ovaj model se u zvaničnom katalogu vodi kao lavabo za pranje ruku, odnosno kompaktni lavabo za manje sanitarne prostorije.

Za smanjenje prskanja potrebno je pravilno uskladiti:

• dužinu izliva slavine
• visinu izliva
• položaj mlaza
• pritisak vode
• količinu protoka
• tip aeratora

Mlaz treba da bude usmeren prema centralnom delu posude, bez direktnog udara u odvodni ventil ili unutrašnje bočne površine.

Pritisak i protok mogu se dodatno podesiti na ugaonim ventilima kada izvedba instalacije to omogućava.

Održavanje lavaboa

Za redovno čišćenje preporučuju se meka krpa ili neabrazivni sunđer i blago sredstvo namenjeno sanitarnoj keramici.

Nakon čišćenja površinu treba isprati čistom vodom i obrisati suvom krpom. Redovno brisanje smanjuje zadržavanje tragova vode, sapuna i kamenca.

Treba izbegavati:

• metalne sunđere
• grube četke
• abrazivne praškove
• agresivna kisela sredstva
• jaka alkalna sredstva
• struganje glazure oštrim predmetima
• udarce tvrdim predmetima
• dugotrajno delovanje agresivnih hemikalija

Asimetrični otvor za preliv, odvodni ventil i sifon treba periodično čistiti kako bi protok vode ostao nesmetan.

Spoj između zadnje ivice lavaboa i zida treba redovno pregledati. Oštećen ili odvojen sanitarni silikon potrebno je ukloniti i obnoviti.

Sadržaj isporuke

Isporuka obuhvata:

• Geberit Smyle keramički lavabo 500.222.01.1

U standardnu isporuku nisu uključeni:

• stojeća slavina
• odvodni ventil
• sifon
• materijal za pričvršćivanje
• Geberit Smyle ormarić
• Geberit Smyle polustub 500.575.01.1
• Geberit Selnova Square stub 500.342.01.7
• priključna creva
• ugaoni ventili
• sanitarni silikon
• ostali instalacioni elementi
