Hansgrohe S ugradni zaporni ventil hrom (15972000)

Opis

Ugradni zaporni ventil

Hansgrohe S 15972000 je završni vidljivi deo zapornog ventila za ugradnu instalaciju. Funkcionalni priključci i osnovno telo smeštaju se u zid, dok nakon završene montaže ostaju vidljivi okrugla rozeta i upravljačka ručica.

Zaporni ventil omogućava:

• otvaranje protoka vode
• potpuno zatvaranje protoka
• ručno podešavanje protoka
• lokalno upravljanje jednim izlazom
• skrivanje instalacionih priključaka
• servisiranje završnog dela sa prednje strane

Proizvod se koristi kao završni set i zahteva odgovarajuće osnovno telo ugrađeno u zid.

Završni set za ugradnu montažu

Kod ugradne montaže glavni priključni elementi nalaze se iza završne zidne obloge. Na površini zida ostaje samo kompaktni upravljački element, što smanjuje broj vidljivih instalacionih delova.

Ugradna konstrukcija doprinosi:

• urednijem izgledu zida
• manjem zauzeću prostora
• jednostavnijem čišćenju vidljivih površina
• zaštiti priključnih elemenata
• kombinovanju sa ugradnim tuš sistemima
• preciznom upravljanju protokom vode

Osnovni set mora biti ugrađen, nivelisan i ispitan pre postavljanja završne zidne obloge.

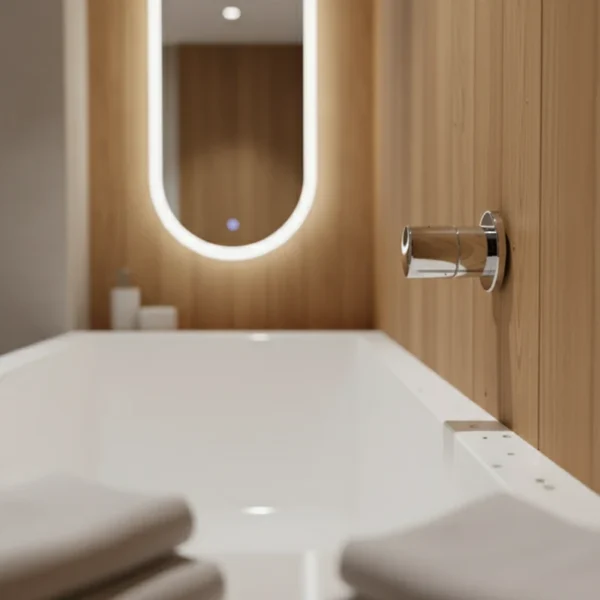

Hansgrohe S dizajn

Model pripada Hansgrohe S izvedbi, sa okruglom rozetnom i cilindričnom ručicom. Zaobljena geometrija omogućava kombinovanje sa drugim Hansgrohe proizvodima koji koriste kružne rozete i zaobljene upravljačke elemente.

Dizajn karakterišu:

• okrugla zidna rozeta
• cilindrična ručica
• glatke spoljne površine
• hromirana završna obrada
• kompaktan vidljivi deo
• bez izraženih uglova

Neutralna forma omogućava povezivanje sa različitim stilovima tuš armatura i kupatilskih dodataka.

Hromirana završna obrada

Hansgrohe 15972000 izrađen je u hromiranoj završnoj obradi. Oznaka završne obrade 000 u Hansgrohe dokumentaciji odgovara hromiranoj varijanti.

Hromirana površina može se kombinovati sa:

• hromiranim tuš baterijama
• hromiranim tuš ručicama
• hromiranim kliznim šipkama
• hromiranim tuš crevima
• hromiranim zidnim priključcima
• inox i metalnim kupatilskim detaljima
• belom sanitarnom keramikom
• svetlim i tamnim zidnim pločicama

Za očuvanje površine treba koristiti meku krpu i neabrazivna sredstva za održavanje armatura.

Okrugla rozeta prečnika 68 mm

Vidljiva zidna rozeta ima prečnik približno 68 mm. Rozeta prekriva montažni otvor i spoj između završnog seta i zidne obloge.

Rozeta omogućava:

• prekrivanje instalacionog otvora
• uredan spoj sa pločicama
• zaštitu zone oko ventila
• vizuelno završavanje ugradne instalacije
• lakše čišćenje površine oko ručice

Zidna površina iza rozete mora biti ravna kako bi element pravilno nalegao.

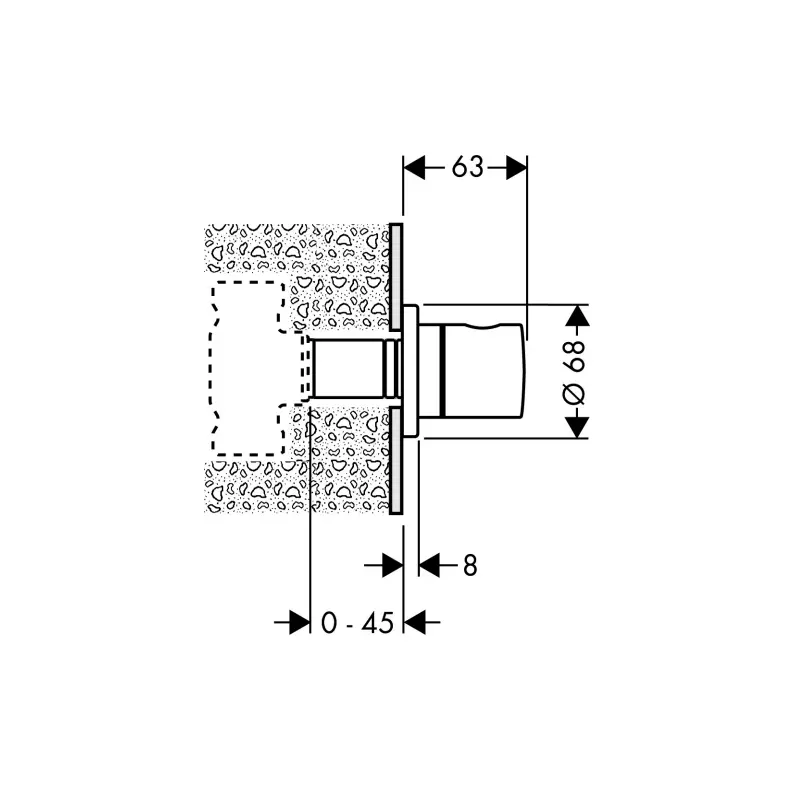

Projekcija od zida približno 63 mm

Prema montažnom crtežu, ukupna projekcija završnog seta od završne površine zida iznosi približno 63 mm.

Ova mera obuhvata:

• vidljivu rozetnu
• nosač upravljačkog dela
• cilindričnu ručicu
• prostor potreban za ručno okretanje

Projekciju treba uzeti u obzir pri planiranju položaja u odnosu na:

• tuš ručicu
• kliznu šipku
• zidni priključak
• policu ili nišu
• staklo tuš kabine
• druge upravljačke elemente

Debljina rozete približno 8 mm

Na tehničkom crtežu prikazana je debljina vidljive zone rozete od približno 8 mm. Ostatak priključnog i zaptivnog sklopa nalazi se iza završne zidne površine.

Tanka vidljiva rozeta doprinosi:

• diskretnijem izgledu
• manjoj projekciji uz zid
• lakšem uklapanju sa pločicama
• jednostavnom održavanju
• vizuelnom povezivanju sa drugim ugradnim elementima

Raspon dubine ugradnje 22–50 mm

Montažni crtež prikazuje raspon od približno 22 do 50 mm između završne površine zida i položaja ugrađenog osnovnog dela. Ovaj raspon omogućava prilagođavanje različitim debljinama zidne obloge i dubinama osnovne instalacije.

Na konačnu dubinu utiču:

• položaj osnovnog seta u zidu
• debljina maltera
• hidroizolacija
• lepak za pločice
• debljina keramičkih pločica
• završno nivelisanje zida

Osnovni set treba postaviti unutar propisanog raspona kako bi završni element mogao pravilno da se montira.

Priključna dimenzija DN20

Za ugradnju se koristi odgovarajući osnovni set dimenzije DN20, odnosno sa priključkom 3/4″. Montažno uputstvo uz proizvod navodi osnovni set Hansgrohe 15970180.

Priključak DN20 omogućava:

• povezivanje sa vodovodnom instalacijom 3/4″
• dovoljan protok za tuš sisteme
• ugradnju unutar zida
• povezivanje sa jednim regulisanim izlazom
• servisiranje keramičkog ventila sa prednje strane

Pre izvođenja instalacije treba proveriti smer protoka i položaj priključaka na osnovnom setu.

Hansgrohe osnovni set 15970180

Hansgrohe 15970180 je odgovarajuće ugradno osnovno telo prikazano u montažnom uputstvu za završni set 15972000. Osnovni set ima priključnu dimenziju DN20, odnosno 3/4″.

Osnovni set služi za:

• povezivanje na vodovodnu instalaciju
• smeštanje zapornog mehanizma
• pričvršćivanje u zidu
• povezivanje ulaza i izlaza vode
• montažu završnog seta
• servisiranje kroz prednji otvor

Osnovni set se ugrađuje pre završetka zida i nije deo standardne isporuke završnog seta 15972000.

Funkcija otvaranja i zatvaranja vode

Okretanjem ručice korisnik upravlja položajem zapornog ventila. Ventil se može koristiti za potpuno zatvaranje ili otvaranje protoka, kao i za njegovo podešavanje u okviru radnog hoda.

Zaporni ventil može služiti za upravljanje:

• zidnim tušem
• ručnim tušem
• bočnim tuševima
• izlivom za kadu
• pojedinačnim izlazom u tuš sistemu
• drugim kompatibilnim potrošačem vode

Tačna funkcija zavisi od načina na koji je ventil povezan u vodovodnoj instalaciji.

Ručno upravljanje protokom

Ventil se aktivira ručnim okretanjem cilindrične ručice. Mehaničko upravljanje ne zahteva električno napajanje, baterije ili elektronski modul.

Ručno upravljanje omogućava:

• neposredno otvaranje vode
• potpuno zatvaranje izlaza
• podešavanje protoka
• jednostavnu svakodnevnu upotrebu
• rad nezavisno od električnog napajanja
• mehaničko servisiranje

Ventil ne predstavlja termostatsku bateriju i samostalno ne reguliše temperaturu vode.

Primena u tuš sistemima

Hansgrohe S 15972000 može se koristiti kao zaporni ventil u instalacijama sa jednim ili više odvojenih izlaza. Kod složenijih sistema može se ugraditi više ventila, pri čemu svaki upravlja posebnim izlazom.

Moguća primena obuhvata:

• upravljanje nadglavnim tušem
• upravljanje tuš ručicom
• upravljanje bočnim mlaznicama
• upravljanje slap izlivom
• zatvaranje pomoćnog izlaza
• kombinovanje sa termostatskim mešačem
• kombinovanje sa drugim ugradnim ventilima

Kod sistema sa više izlaza svaki ventil treba jasno povezati sa odgovarajućom funkcijom.

Kombinovanje sa termostatskom baterijom

Zaporni ventil može se postaviti iza termostatskog ili mešnog ventila, gde upravlja protokom prethodno pomešane vode prema određenom potrošaču.

U takvoj instalaciji:

• termostatska baterija reguliše temperaturu
• zaporni ventil otvara i zatvara protok
• svaki ventil može upravljati posebnim izlazom
• protok se vodi prema tušu ili izlivu
• svi elementi ostaju uglavnom skriveni u zidu

Hidrauličku šemu treba pripremiti pre početka instalacionih radova.

Montaža u zidu

Ugradnja započinje postavljanjem osnovnog seta u zid. Osnovno telo mora biti pravilno pričvršćeno, nivelisano i povezano sa vodovodnom instalacijom.

Pre završetka zida potrebno je proveriti:

• pravac protoka vode
• položaj ulaza i izlaza
• dubinu ugradnje
• stabilnost osnovnog tela
• nepropusnost navojnih spojeva
• pristup prednjem servisnom otvoru
• poravnanje sa ostalim ugradnim elementima

Tek nakon ispitivanja instalacije mogu se postaviti hidroizolacija i završna zidna obloga.

Sečenje montažne čaure

Montažno uputstvo prikazuje skraćivanje izbočenog dela osnovnog seta nakon završetka zidne obloge. Element se odseca približno 1 mm ispred završne površine zida.

Tokom sečenja potrebno je:

• zaštititi završnu površinu pločice
• koristiti odgovarajući alat
• odseći element ravno
• ukloniti oštre ivice
• očistiti prostor od ostataka materijala
• proveriti da završni set pravilno naleže

Podešavanje produžnog elementa

Montažno uputstvo prikazuje merenje i skraćivanje unutrašnjeg produžnog dela na 15 mm u odnosu na završnu ravan. Ovaj postupak omogućava pravilno spajanje završne ručice sa mehanizmom ventila.

Nepravilna dužina može izazvati:

• nemogućnost montaže ručice
• prevelik zazor
• otežano okretanje
• nepotpuno zatvaranje ventila
• nepravilno naleganje rozete

Merenje i sečenje treba izvesti prema montažnom uputstvu.

Zaptivanje zone oko ventila

Hansgrohe u uputstvu navodi korišćenje silikona bez sirćetne kiseline. Zaptivanje se izvodi u zoni između instalacionog elementa i završne zidne površine.

Zaptivanje doprinosi:

• zaštiti instalacionog otvora
• smanjenju prodora vode iza obloge
• urednom naleganju rozete
• zaštiti zida oko osnovnog seta
• dugotrajnosti instalacije

Treba koristiti neutralni sanitarni silikon kompatibilan sa površinom zida i elementima ventila.

Postavljanje rozete

Nakon pripreme i zaptivanja osnovnog seta postavlja se okrugla rozeta. Rozeta se pozicionira preko zaptivnog i montažnog sklopa, a zatim se montira mehanizam i upravljačka ručica.

Rozeta treba:

• ravnomerno da nalegne na zid
• potpuno da prekrije otvor
• bude pravilno centrirana
• ne bude deformisana
• omogući slobodno okretanje ručice
• ostane pristupačna za servisiranje

Montaža ručice

Cilindrična ručica postavlja se na osovinu ventila i pričvršćuje odgovarajućim vijkom i adapterom. Montažni crtež prikazuje zasebne elemente ručice, adaptera i pričvrsnog vijka.

Nakon montaže treba proveriti:

• stabilnost ručice
• gladak hod
• potpuno otvaranje ventila
• potpuno zatvaranje ventila
• odsustvo kontakta sa rozetnom
• pravilno poravnanje u zatvorenom položaju

Servisiranje sa prednje strane

Završni sklop može se demontirati sa prednje strane zida radi pristupa keramičkom zapornom mehanizmu i zaptivnim elementima.

Servisiranje može obuhvatiti:

• skidanje ručice
• uklanjanje rozete
• pregled adaptera
• zamenu keramičkog mehanizma
• zamenu zaptivnih prstenova
• proveru osnovnog seta
• ponovno zaptivanje rozete

Pre servisiranja potrebno je zatvoriti glavni dovod vode.

Keramički zaporni mehanizam

Montažna dokumentacija prikazuje zamenjivi zaporni mehanizam sa šifrom rezervnog dela 94184000. Mehanizam se nalazi iza upravljačke ručice i reguliše prolaz vode.

Zamenjiva konstrukcija omogućava servisiranje bez otvaranja završne zidne obloge.

Simptomi potrebe za pregledom mogu biti:

• kapanje nakon zatvaranja
• otežano okretanje ručice
• smanjen protok
• nepotpuno zatvaranje
• neujednačen hod ručice

Rezervni delovi

Montažna dokumentacija prikazuje više zamenjivih komponenti, uključujući:

• zaporni mehanizam 94184000
• adapter ručice
• zaptivne prstenove
• rozetnu
• produžne elemente
• pričvrsni vijak
• završnu ručicu

Rezervni delovi omogućavaju održavanje vidljivog i funkcionalnog sklopa bez zamene kompletnog osnovnog tela.

Montaža na keramičke pločice

Kod zida obloženog keramičkim pločicama potrebno je voditi računa o ravnosti površine i pravilnom zaptivanju otvora.

Pre montaže završnog seta treba proveriti:

• da pločica nije napukla
• da je otvor pravilno izveden
• da osnovni set nije postavljen preduboko
• da rozeta potpuno prekriva otvor
• da nema oštrih ivica
• da je hidroizolacija završena
• da silikon može pravilno da prijanja

Montaža na kamenu ili kompozitnoj oblozi

Kod prirodnog kamena, sinterovanih ploča ili kompozitnih obloga potrebno je koristiti odgovarajući alat i zaptivni materijal kompatibilan sa konkretnom površinom.

Debljina obloge mora biti uzeta u obzir prilikom postavljanja osnovnog seta kako bi završna dubina ostala u propisanom rasponu od približno 22 do 50 mm.

Planiranje položaja ventila

Ventil treba postaviti na mestu koje omogućava jednostavno rukovanje i ne ometa druge elemente tuš prostora.

Pri planiranju treba uzeti u obzir:

• visinu korisnika
• položaj tuš baterije
• položaj termostata
• udaljenost od tuš ručice
• udaljenost od stakla
• položaj niše ili police
• smer otvaranja vrata tuš kabine
• mogućnost servisiranja

Kod više ventila preporučuje se jednaka visina ili jasno organizovan vertikalni raspored.

Održavanje hromirane površine

Za redovno čišćenje koristi se meka krpa i blago sredstvo namenjeno hromiranim sanitarnim armaturama.

Preporučeni postupak:

1. navlažiti meku krpu
2. naneti blago sredstvo za čišćenje
3. obrisati ručicu i rozetnu
4. isprati čistom vodom
5. osušiti mekom krpom

Redovno sušenje smanjuje pojavu tragova vode i mineralnih naslaga.

Sredstva koja treba izbegavati

Za čišćenje ne treba koristiti:

• metalne četke
• čeličnu vunu
• grube abrazivne sunđere
• abrazivne praškove
• jaka kisela sredstva
• sredstva sa hlorom
• nerazblažena industrijska sredstva
• oštre metalne alate

Sredstvo za čišćenje ne treba ostavljati na površini duže nego što je predviđeno uputstvom proizvođača.

Provera rada nakon montaže

Nakon završene montaže potrebno je:

• otvoriti dovod vode
• proveriti nepropusnost
• okrenuti ručicu u otvoreni položaj
• proveriti protok
• zatvoriti ventil
• proveriti da nema kapanja
• proveriti gladak hod ručice
• pregledati spoj rozete i zida
• ukloniti ostatke silikona

Ventil treba pustiti u upotrebu tek nakon potpune provere rada.

Garancija proizvođača

Hansgrohe za proizvod navodi petogodišnju garanciju proizvođača. Garancija se primenjuje u skladu sa uslovima proizvođača, pravilnom stručnom ugradnjom i predviđenim načinom korišćenja.

Sadržaj isporuke

Sadržaj isporuke obuhvata:

• Hansgrohe S zaporni ventil
• cilindričnu upravljačku ručicu
• okruglu hromiranu rozetnu
• unutrašnje montažne i zaptivne elemente završnog seta
• uputstvo za montažu

Za kompletnu ugradnju dodatno je potreban:

• Hansgrohe osnovni set DN20 15970180
• priključni vodovodni materijal
• neutralni silikon bez sirćetne kiseline
• materijal za učvršćivanje osnovnog seta
• instalacioni i hidroizolacioni materijal
