Herz Unitas Fresh IR f60 elektronski ispirač za pisoar 230 V (UH09512)

Opis

Herz Unitas Fresh IR f60 elektronski ispirač za pisoar 230 V 09512

Herz Unitas Fresh IR f60 – elektronski ugradni set za pisoar

Herz Unitas Fresh IR f60 09512 predstavlja podžbukni elektronski sistem namenjen automatskom ispiranju pisoara.

Proizvod je deo HERZ Fresh IR programa elektronske sanitarne opreme, razvijenog za beskontaktno upravljanje ispiranjem vode.

Za razliku od klasičnih mehaničkih ispirača, elektronski sistem omogućava aktiviranje protoka preko infracrvene senzorske tehnologije, bez potrebe za pritiskanjem dugmeta.

Model 09512 koristi napajanje od 230 V i predviđen je za ugradnju u zid.

Ugradna kutija sadrži elektromagnetni ventil koji kontroliše protok vode kroz sistem, dok se odgovarajuća senzorska ploča montira kao završni vidljivi element instalacije.

Proizvod je namenjen kombinovanju sa pokrivnim pločama Herz 12261 i Herz 12263.

Fabrička šifra proizvoda je 09512, dok je EAN oznaka 3838963095125.

Podžbukna konstrukcija

Model Herz Fresh IR f60 09512 predviđen je za podžbuknu montažu.

Ugradni mehanizam postavlja se unutar zida, dok završna pokrivna ploča sa senzorom ostaje vidljiva na površini keramičke obloge.

Ovakva konstrukcija omogućava skrivanje većeg dela vodovodnih i funkcionalnih komponenti.

U zidu se nalaze ugradna kutija i elektromagnetni ventil, dok je transformator smešten na mestu predviđenom montažnim uputstvom.

Pokrivna ploča prekriva instalacioni otvor i omogućava pristup odgovarajućim servisnim komponentama.

Podžbukni sistem zahteva planiranje položaja instalacija pre završetka keramičarskih radova.

Zbog toga je važno blagovremeno odrediti visinu ugradnog elementa, položaj dovoda vode i trasu električnog napajanja.

Električno napajanje 230 V

Herz Unitas 09512 namenjen je za povezivanje sa električnom mrežom od 230 V.

Napajanje kompletnog sistema obezbeđuje se preko odgovarajućeg transformatora.

Transformator se isporučuje kao deo fabričkog kompleta ugradnog ispirača.

Njegova funkcija je obezbeđivanje odgovarajućeg napajanja za elektronski sistem i elektromagnetni ventil.

Za razliku od baterijske verzije 09511, model 09512 ne koristi bateriju kao osnovni izvor napajanja.

Ovakvo rešenje pogodno je za objekte u kojima je prilikom projektovanja sanitarnog prostora obezbeđen odgovarajući električni priključak.

Povezivanje napajanja od 230 V mora izvršiti kvalifikovani električar, uz poštovanje tehničkog uputstva proizvođača i važećih propisa.

Elektromagnetni ventil za kontrolu protoka vode

Jedna od glavnih funkcionalnih komponenti modela 09512 jeste elektromagnetni ventil.

Ventil se nalazi unutar ugradnog sklopa i omogućava elektronsko otvaranje i zatvaranje protoka vode.

Kada kompatibilna senzorska elektronika registruje uslove za ispiranje, sistem aktivira ventil.

Voda zatim protiče kroz odgovarajuću instalaciju prema pisoaru.

Po isteku podešenog vremena ispiranja, elektronika prekida aktiviranje ventila i protok vode se zatvara.

Takav način rada omogućava automatsku kontrolu trajanja ispiranja.

Za pravilno funkcionisanje potrebno je obezbediti odgovarajući radni pritisak, čist dovod vode i ispravno električno povezivanje.

Vodovodni priključak 1/2″

Herz Fresh IR f60 09512 poseduje vodovodni priključak dimenzije 1/2″.

Priključak je namenjen povezivanju ugradnog elektronskog ispirača sa odgovarajućom vodovodnom instalacijom.

Dovod vode predviđen je sa gornje strane ugradnog sklopa.

Prilikom montaže potrebno je obezbediti odgovarajući zaporni ventil, pravilno zaptivanje i pouzdano povezivanje svih komponenti.

Pre prvog puštanja uređaja u rad neophodno je proveriti da li postoje curenja na priključcima.

Fabričko uputstvo predviđa da se vodovodna instalacija temeljno ispere pre povezivanja elektronskog ventila.

Nečistoće iz cevi mogu ometati rad elektromagnetnog ventila i smanjiti njegovu pouzdanost.

Radni pritisak vode od 1 do 6 bar

Za pravilan rad ugradnog sistema Herz 09512 proizvođač navodi radni pritisak vode od 1 do 6 bar.

Ovaj raspon predstavlja važan uslov za projektovanje i povezivanje instalacije.

Ukoliko je pritisak vode niži od minimalne vrednosti, funkcionalnost ispiranja može biti ograničena.

Kod previsokog pritiska potrebno je obezbediti odgovarajuće regulisanje pritiska u instalaciji.

Stvarni protok vode zavisi od više faktora, uključujući pritisak, hidrauličke karakteristike instalacije i podešavanje trajanja ispiranja.

Zato se količina vode po jednom ispiranju ne može određivati samo na osnovu podataka o napajanju ili trajanju ciklusa.

Automatsko ispiranje pomoću infracrvenog senzora

Kompletan HERZ Fresh IR sistem koristi infracrvenu senzorsku tehnologiju.

Za model 09512 potrebno je zasebno obezbediti odgovarajuću pokrivnu ploču sa senzorom.

Senzorska elektronika registruje prisustvo korisnika ispred pisoara i upravlja aktiviranjem elektromagnetnog ventila.

Takav način rada omogućava ispiranje bez dodirivanja klasičnog mehaničkog dugmeta.

Beskontaktni sistemi posebno su pogodni za javne sanitarne prostore sa velikim brojem korisnika.

Senzor nije integrisan u sam osnovni ugradni komplet 09512, već u kompatibilnu završnu pokrivnu ploču.

Princip rada elektronskog ispirača

Princip rada kompletnog HERZ Fresh IR sistema zasniva se na detekciji korisnika i automatskom aktiviranju ispiranja nakon završetka korišćenja pisoara.

Prema fabričkom uputstvu, korisnik treba da bude prisutan u zoni infracrvenog senzora najmanje 5 sekundi.

Kada se nakon toga udalji iz zone detekcije, sistem registruje završetak korišćenja.

Nakon predviđenog odlaganja aktivira se elektromagnetni ventil i započinje ispiranje.

Fabričko uputstvo navodi početak ispiranja približno 3 sekunde nakon udaljavanja korisnika.

Ispiranje zatim traje onoliko koliko je podešeno na elektronskom sistemu.

Po isteku podešenog vremena ventil se zatvara.

Ovakav princip rada omogućava aktiviranje ciklusa bez ručnog pritiskanja komande.

Podesivi domet senzora do 80 cm

U kombinaciji sa kompatibilnom završnom pločom, HERZ elektronski sistem omogućava podešavanje dometa infracrvenog senzora do 80 cm.

Ova karakteristika omogućava prilagođavanje detekcije konkretnim uslovima sanitarnog prostora.

Podešavanje može biti značajno kada se u neposrednoj blizini pisoara nalaze prolazi, pregrade ili drugi sanitarni elementi.

Domet senzora treba prilagoditi tako da sistem pravilno detektuje korisnika, bez nepotrebnog aktiviranja usled prolaska drugih osoba.

Proizvođač navodi da je domet fabrički podešen za uobičajenu upotrebu.

Dodatna podešavanja treba vršiti samo kada postoji potreba za prilagođavanjem senzorske zone.

Podesivo trajanje ispiranja od 1 do 32 sekunde

Elektronika kompatibilnog HERZ Fresh IR sistema omogućava podešavanje trajanja ispiranja od 1 do 32 sekunde.

Fabrički podešeno vreme ispiranja iznosi 10 sekundi.

Ova funkcija omogućava prilagođavanje trajanja protoka vode konkretnom pisoaru i uslovima instalacije.

Pravilnim podešavanjem može se obezbediti odgovarajući efekat ispiranja bez nepotrebno dugog rada ventila.

Vreme ispiranja podešava se preko odgovarajućih kontrola elektronskog sistema.

Potrošnja vode u litrima zavisi i od stvarnog protoka, pa se ne može izjednačiti sa brojem sekundi podešenog ispiranja.

Automatsko higijensko ispiranje na 24 sata

Jedna od funkcija kompletnog HERZ Fresh IR sistema jeste automatsko higijensko ispiranje.

Fabrička elektronika predviđa aktiviranje ciklusa ispiranja po isteku 24 časa od poslednje upotrebe pisoara.

Ova funkcija omogućava povremeni protok vode kroz instalaciju i kada se pisoar ne koristi duži period.

Higijensko ispiranje koristi podešeno trajanje standardnog ciklusa.

Ukoliko je trajanje ispiranja podešeno na 10 sekundi, isti vremenski interval koristi se i za automatsko higijensko ispiranje.

Ova funkcija može biti korisna u poslovnim objektima, kancelarijama i drugim prostorima u kojima postoji promenljiv intenzitet korišćenja sanitarnog čvora.

Higijensko ispiranje ne zamenjuje redovno čišćenje pisoara i održavanje vodovodne instalacije.

Elektronsko upravljanje potrošnjom vode

HERZ Fresh IR sistem omogućava elektronsko upravljanje ciklusima ispiranja.

Za razliku od klasičnog ručnog sistema, gde trajanje protoka može zavisiti od načina korišćenja mehaničke komande, elektronski ispirač radi prema prethodno podešenom vremenu.

To omogućava doslednije trajanje ciklusa ispiranja.

Podešavanjem odgovarajućeg vremena može se prilagoditi funkcionisanje konkretnom modelu pisoara.

Stvarna potrošnja vode zavisi od radnog pritiska, karakteristika priključka, protoka i podešenog vremena.

Zbog toga se za ovaj model ne navodi fiksna količina vode po ispiranju bez odgovarajućih hidrauličkih podataka.

Kompatibilnost sa belom senzorskom pločom 12261

Herz Unitas Fresh IR f61 12261 predstavlja belu pokrivnu ploču sa infracrvenim senzorom, namenjenu kombinovanju sa ugradnim ispiračem 09512.

Ploča je izrađena od ABS plastike, a spoljne dimenzije iznose 170 × 205 mm.

Bela završna obrada omogućava uklapanje sa svetlim keramičkim pisoarima i zidnim pločicama.

Senzorska zona integrisana je u prednju površinu ploče.

Kada se poveže sa odgovarajućim ugradnim sistemom, omogućava automatsko upravljanje ispiranjem.

Ploča 12261 nije uključena u osnovni komplet 09512 i naručuje se zasebno.

Kompatibilnost sa hrom-mat senzorskom pločom 12263

Herz Unitas Fresh IR f62 12263 predstavlja pokrivnu ploču sa infracrvenim senzorom u hrom-mat završnoj obradi.

Ploča je izrađena od ABS plastike, sa metaliziranom mat površinom.

Njene dimenzije iznose 170 × 205 mm.

Hrom-mat završna obrada omogućava uklapanje sa odgovarajućim metalnim elementima sanitarne opreme.

Ploča je kompatibilna sa ugradnim elektronskim ispiračem 09512 i omogućava završetak senzorske instalacije.

Ploča 12263 nije uključena u osnovni komplet 09512 i kupuje se zasebno.

Razlika između Herz 09511 i Herz 09512

HERZ Fresh IR f60 serija obuhvata dve osnovne verzije podžbuknog elektronskog ispirača za pisoar.

Herz 09511 koristi napajanje od 9 V i predviđen je za odgovarajući baterijski sistem.

Herz 09512 koristi mrežno napajanje od 230 V, uz transformator.

Oba modela imaju vodovodni priključak 1/2″ i namenjena su kombinovanju sa odgovarajućim pokrivnim pločama sa infracrvenim senzorom.

Oba se isporučuju bez završne senzorske ploče.

Osnovna razlika odnosi se na način električnog napajanja.

Model 09511 može biti praktičan tamo gde nije predviđen mrežni priključak, dok model 09512 zahteva pripremu električne instalacije.

Za objekte sa dostupnim mrežnim napajanjem, verzija od 230 V eliminiše potrebu za redovnom zamenom baterije kao osnovnog izvora napajanja.

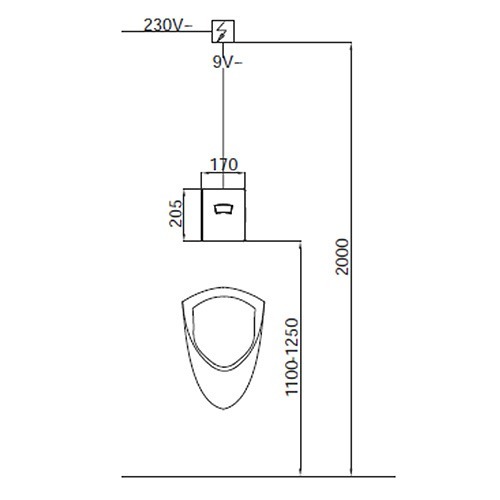

Ugradnja u zid

Herz Unitas 09512 predviđen je za ugradnju u zidnu konstrukciju.

Montaža se izvodi pre završetka keramičarskih radova, kako bi se omogućilo pravilno postavljanje ugradne kutije i vodovodnih priključaka.

Prema fabričkom uputstvu, donja ivica ugradne kutije sa elektromagnetnim ventilom postavlja se na visinu od 115–125 cm od poda.

Prednja ivica kutije treba da bude poravnata sa odgovarajućom površinom grubog maltera, prema montažnom crtežu.

Dovod vode predviđen je sa gornje strane.

Izlaz prema pisoaru treba da bude najmanje 5 cm niži od donje ivice ugradne kutije.

Tokom montaže potrebno je proveriti položaj pisoara, vodovodnih cevi i potrebnih električnih vodova.

Ugradna kutija sa elektromagnetnim ventilom

Fabrički komplet modela 09512 sadrži ugradnu kutiju sa elektromagnetnim ventilom.

Kutija predstavlja osnovni konstrukcioni element koji se postavlja unutar zida.

Njena funkcija je smeštaj odgovarajućih vodovodnih i upravljačkih komponenti.

Položaj ugradne kutije određuje poziciju buduće senzorske pokrivne ploče.

Zbog toga je važno pravilno obeležiti mesto ugradnje pre zatvaranja zida i postavljanja keramičkih pločica.

Tokom građevinskih radova unutrašnjost kutije štiti se odgovarajućim zaštitnim poklopcem iz kompleta.

Transformator u fabričkom kompletu

Model Herz Fresh IR f60 09512 isporučuje se sa transformatorom, koji predstavlja deo sistema napajanja.

Transformator se postavlja na mesto predviđeno fabričkim uputstvom.

Prema montažnoj dokumentaciji, potrebno je obezbediti odgovarajući prostor za njegovu kutiju i trasu kablova prema ugradnom mehanizmu.

Posebno je važno poštovati zahteve za električnu bezbednost i odgovarajuće uslove okruženja.

Montažno uputstvo naglašava da kućište transformatora nema deklarisanu IP zaštitu, zbog čega mesto njegove ugradnje mora odgovarati uslovima za takvu električnu opremu.

Sve električne veze treba izvesti prema fabričkoj šemi.

Priprema vodovodne instalacije

Pre povezivanja elektronskog ispirača potrebno je obezbediti odgovarajuću vodovodnu instalaciju.

Proizvođač preporučuje temeljno ispiranje vodovodnih cevi pre montaže.

Ovaj postupak omogućava uklanjanje nečistoća koje mogu dospeti u elektromagnetni ventil.

Priključivanje sistema izvodi se preko odgovarajućeg zapornog ventila.

Nakon povezivanja potrebno je otvoriti dovod vode i proveriti sve spojeve.

Vodovodne instalacije moraju biti usklađene sa dozvoljenim radnim pritiskom od 1 do 6 bar.

Priprema električne instalacije

Za model 09512 potrebno je unapred planirati dovod električnog napajanja.

Električna instalacija mora omogućiti pravilno povezivanje transformatora i ostalih komponenti sistema.

Fabričko uputstvo definiše zahteve za mrežno i niskonaponsko povezivanje.

Posebnu pažnju treba posvetiti polaritetu odgovarajućih niskonaponskih priključaka.

Nepravilno električno povezivanje može dovesti do oštećenja elektronskih komponenti i nepravilnog rada ventila.

Instalaciju mora izvršiti kvalifikovano stručno lice, uz poštovanje važećih propisa za električne instalacije u sanitarnim prostorima.

Postavljanje senzorske pokrivne ploče

Nakon ugradnje osnovnog elektronskog ispirača i završetka keramičarskih radova montira se odgovarajuća pokrivna ploča sa senzorom.

Za model 09512 mogu se koristiti Herz 12261 bela ili Herz 12263 hrom-mat.

Pokrivna ploča montira se na predviđenu ugradnu kutiju, uz odgovarajuće povezivanje elektronike.

Nakon montaže potrebno je proveriti položaj senzora i funkcionisanje kompletnog sistema.

Ploča predstavlja vidljivi završni element instalacije.

Njena površina treba da bude slobodna od prepreka koje mogu ometati infracrvenu detekciju.

Primena u hotelima

Herz Unitas Fresh IR f60 09512 može se koristiti u sanitarnim prostorima hotela sa odgovarajućom podžbuknom instalacijom.

U hotelskim objektima sanitarna oprema često je izložena redovnoj upotrebi velikog broja gostiju.

Elektronsko ispiranje omogućava beskontaktno aktiviranje, dok podžbukna konstrukcija omogućava skrivanje funkcionalnih komponenti u zidu.

Mogućnost podešavanja trajanja ispiranja omogućava prilagođavanje uslovima konkretnog objekta.

Automatsko higijensko ispiranje može biti korisno i u sanitarnim prostorima koji se ne koriste ravnomerno tokom dana.

Primena u restoranima i ugostiteljskim objektima

Elektronski ispirač namenjen je i sanitarnim prostorima restorana, kafića i drugih ugostiteljskih objekata.

Beskontaktno aktiviranje doprinosi jednostavnijem korišćenju sanitarne opreme.

Zidna podžbukna konstrukcija omogućava uredan završni izgled instalacije.

Kombinovanjem sa belom ili hrom-mat senzorskom pločom moguće je uskladiti završni element sa enterijerom toaleta.

Za pravilan rad potrebno je obezbediti redovno održavanje i proveru funkcionalnosti elektromagnetnog ventila i senzorske elektronike.

Primena u tržnim i poslovnim centrima

HERZ Fresh IR sistem može se koristiti u tržnim centrima, poslovnim zgradama, kancelarijama i drugim objektima sa većim brojem korisnika.

U ovim prostorima automatsko ispiranje može doprineti doslednom funkcionisanju sanitarne opreme.

Sistem omogućava podešavanje trajanja ispiranja i senzorske zone.

Kod objekata koji koriste više identičnih sistema, standardizacija opreme može pojednostaviti nabavku odgovarajućih rezervnih delova.

Herz 09512 predstavlja mrežno napajanu verziju koja je namenjena objektima sa odgovarajućom električnom instalacijom.

Primena u sportskim i javnim objektima

Elektronski ispirači pisoara mogu se koristiti u sportskim centrima, javnim ustanovama i drugim sanitarnim prostorima sa intenzivnom upotrebom.

U takvim objektima značajni su jednostavnost korišćenja, funkcionalnost sistema i mogućnost redovnog servisiranja.

Beskontaktno aktiviranje smanjuje potrebu za dodirivanjem zajedničkih mehaničkih komandi.

Podesivo trajanje ispiranja omogućava prilagođavanje rada odgovarajućem sanitarnom uređaju.

Automatsko higijensko ispiranje omogućava periodično aktiviranje sistema nakon dužeg nekorišćenja.

Održavanje elektromagnetnog ventila

Elektromagnetni ventil predstavlja važnu komponentu elektronskog ispirača.

Za pouzdan rad potrebno je obezbediti odgovarajući kvalitet vode i sprečiti ulazak većih nečistoća iz instalacije.

U slučaju smanjenog protoka potrebno je proveriti stanje dovoda vode, zapornih ventila i odgovarajućih filtera.

Nepravilno zatvaranje ventila može biti povezano sa mehaničkim ili električnim problemom.

Za dijagnostiku i servisiranje potrebno je koristiti odgovarajuće postupke iz fabričkog uputstva.

Elektronske i vodovodne komponente ne treba rastavljati bez potrebnog stručnog znanja.

Održavanje senzorskog sistema

Infracrvena senzorska ploča zahteva redovno čišćenje odgovarajućim blagim sredstvima.

Prednju površinu treba održavati bez naslaga koje mogu ometati detekciju.

Za čišćenje preporučuje se meka krpa i blag deterdžent.

Ne treba koristiti agresivna abrazivna sredstva niti sredstva koja sadrže sonu kiselinu.

Ukoliko sistem ne aktivira ispiranje, potrebno je proveriti napajanje, senzor, upravljačku elektroniku i elektromagnetni ventil.

Čišćenje senzorske ploče ne može otkloniti kvar koji se nalazi u drugim komponentama sistema.

Rezervni delovi za Herz 09512

Za HERZ elektronske sisteme dostupne su odgovarajuće servisne komponente.

Kod modela 09512 u fabričkom programu rezervnih delova navode se:

• Herz 19805: ispravljač za odgovarajući elektronski sistem
• Herz 19442: set zaptivki za modele 09511 i 09512

Ovi delovi namenjeni su servisiranju odgovarajućih komponenti sistema.

Pre poručivanja potrebno je proveriti fabričku šifru ugrađenog uređaja i utvrditi uzrok nepravilnog rada.

Rezervni delovi nisu automatski uključeni kao dodatni kompleti u isporuku novog ispirača.

Sadržaj pakovanja Herz Unitas 09512

Fabrički ugradni komplet obuhvata:

• Ugradna kutija: za montažu u zid
• Elektromagnetni ventil: ugrađen u odgovarajući sklop
• Transformator: za električno napajanje sistema
• Pričvrsni elementi: 4 vijka i 4 čepa
• Zaštitni poklopac: za zaštitu ugradne kutije tokom građevinskih radova

Pokrivna ploča sa infracrvenim senzorom nije uključena u komplet.

Za kompletiranje sistema potrebno je posebno naručiti odgovarajuću HERZ senzorsku ploču 12261 ili 12263.

Pisoar, odgovarajuće vodovodne cevi i ostali spoljašnji instalacioni elementi nisu deo osnovnog proizvoda.

Garancija i proizvođač

Herz Unitas je proizvođač sanitarnih armatura i prateće opreme, uključujući elektronske sisteme za profesionalne sanitarne prostore.

Program Fresh IR obuhvata elektronske slavine, senzorske ispirače i odgovarajuće završne pokrivne ploče.

Za model 09512 proizvođač predviđa ugradnju i povezivanje prema fabričkom tehničkom uputstvu.

Pravilna montaža, odgovarajući radni pritisak, čist dovod vode i stručno izvedeno električno povezivanje predstavljaju važne uslove za pouzdan rad sistema.

Garantna prava ostvaruju se prema garantnom listu i važećim uslovima prodaje.

Herz Unitas Fresh IR f60 09512 predstavlja podžbukni elektronski ispirač za pisoar sa napajanjem od 230 V, priključkom 1/2″, elektromagnetnim ventilom, podesivim vremenom ispiranja i funkcijom higijenskog ispiranja kada se kompletira odgovarajućom senzorskom pločom.
